Sản phẩm xét nghiệm bệnh gút
Kính hiển vi đứng ECLIPSE Ci-L là lựa chọn hiệu quả nhất do Nikon cung cấp cho xét nghiệm bệnh gút thường quy và các ứng dụng nghiên cứu lâm sàng khác yêu cầu quan sát ánh sáng phân cực đơn giản hoặc nhạy màu, chẳng hạn như xác định collagen và amyloid. Để đơn giản hóa hoạt động, Ci-L có sẵn bộ phân cực kết hợp và bộ bù đỏ bậc nhất. Bộ lọc phân cực và bộ bù có thể được xoay độc lập. Việc xoay bộ bù cho phép xác định đơn giản dấu hiệu lưỡng chiết. Kính hiển vi đứng ECLIPSE Ni-U cung cấp các khả năng tương tự.
Kính hiển vi phân cực ECLIPSE Ci-POL là kính hiển vi Nikon duy nhất được thảo luận ở đây có khả năng phân cực định lượng, cho phép đo chính xác lưỡng chiết. Điều này có thể hữu ích cho việc phân tích sâu hơn về bệnh gút và các tinh thể khác trong bối cảnh nghiên cứu y sinh học.
Natri tinh thể urat, Phân cực màu nhạy, CFI Plan Fluor 40XKhoa Xét nghiệm lâm sàng, Bệnh viện Itabashi, Đại học Nihon
●: bao gồm, ⚬: tùy chọn
| ECLIPSE Ci-L Kính hiển vi thẳng đứng |
ECLIPSE Ni-U Kính hiển vi thẳng đứng |
ECLIPSE Ci-POL Kính hiển vi ánh sáng phân cực |
|
|---|---|---|---|
| Ánh sáng phân cực đơn giản | ● |
● |
● |
| Ánh sáng phân cực nhạy cảm với màu sắc | ● | ● |
● |
| Ánh sáng phân cực định lượng | |
||
| Loại chiếu sáng | LED | LED hoặc Halogen | LED |
| Động cơ hóa | không | Có sẵn một phần |
Thảo luận về Xét nghiệm bệnh gút
Xét nghiệm bệnh gút bằng Kính hiển vi ánh sáng phân cực
Tinh thể bệnh gút và giả gút thể hiện đặc tính lưỡng chiết (khúc xạ kép), theo đó chiết suất (RI) khác nhau giữa các trục tinh thể do cấu trúc phân tử. Ánh sáng chiếu vào tinh thể đơn trục lưỡng chiết và truyền theo hướng khác với trục quang học của tinh thể sẽ thấy hai RI khác nhau. Khoảng một nửa ánh sáng sẽ bị phân cực theo hướng vuông góc với trục quang học của tinh thể và được gọi là “sóng thường”. Sóng thường trải qua quá trình khúc xạ như bình thường, đường đi của nó tiếp tục không bị lệch qua tinh thể khi chiếu vuông góc với bề mặt của nó. Nửa còn lại của ánh sáng được phân cực trên cùng một mặt phẳng với trục quang học và hướng của nó sẽ lệch khỏi hướng dự kiến chỉ do khúc xạ – “sóng bất thường”.
Vì sóng thường và sóng bất thường trải qua các độ dài đường đi quang học khác nhau nên chúng lệch pha, dẫn đến màu giao thoa khi kết hợp lại thành cùng một mặt phẳng phân cực. Dấu hiệu lưỡng chiết là dương khi RI mà sóng bất thường trải qua cao hơn RI của sóng thường và âm trong các điều kiện ngược lại.
Tinh thể Gout thường dài và giống như kim trong khi tinh thể giả Gout có hình thoi nhiều hơn. Tinh thể Gout có lưỡng chiết âm và trục dài của chúng là trục “nhanh” (tương ứng với sóng bất thường trong trường hợp này) – ánh sáng phân cực trên mặt phẳng song song với trục nhanh sẽ đi qua tinh thể nhanh hơn ánh sáng vuông góc với nó vì nó trải qua RI thấp hơn. Tinh thể giả Gout có lưỡng chiết dương, trục dài của chúng là trục “chậm”.
Kính hiển vi ánh sáng phân cực được cấu hình để thử nghiệm bệnh gút có bộ phân cực tuyến tính định hướng theo góc 0 độ (đông-tây) theo nguồn sáng. Khi trục dài (nhanh) và trục ngắn (chậm) của tinh thể bệnh gút được định hướng theo góc ±45 độ, năng lượng của ánh sáng tới được chia đều giữa các hướng này. Sự dịch pha xảy ra khi hai tia này đi qua tinh thể do ánh sáng mất nhiều thời gian hơn để truyền qua trục chậm.

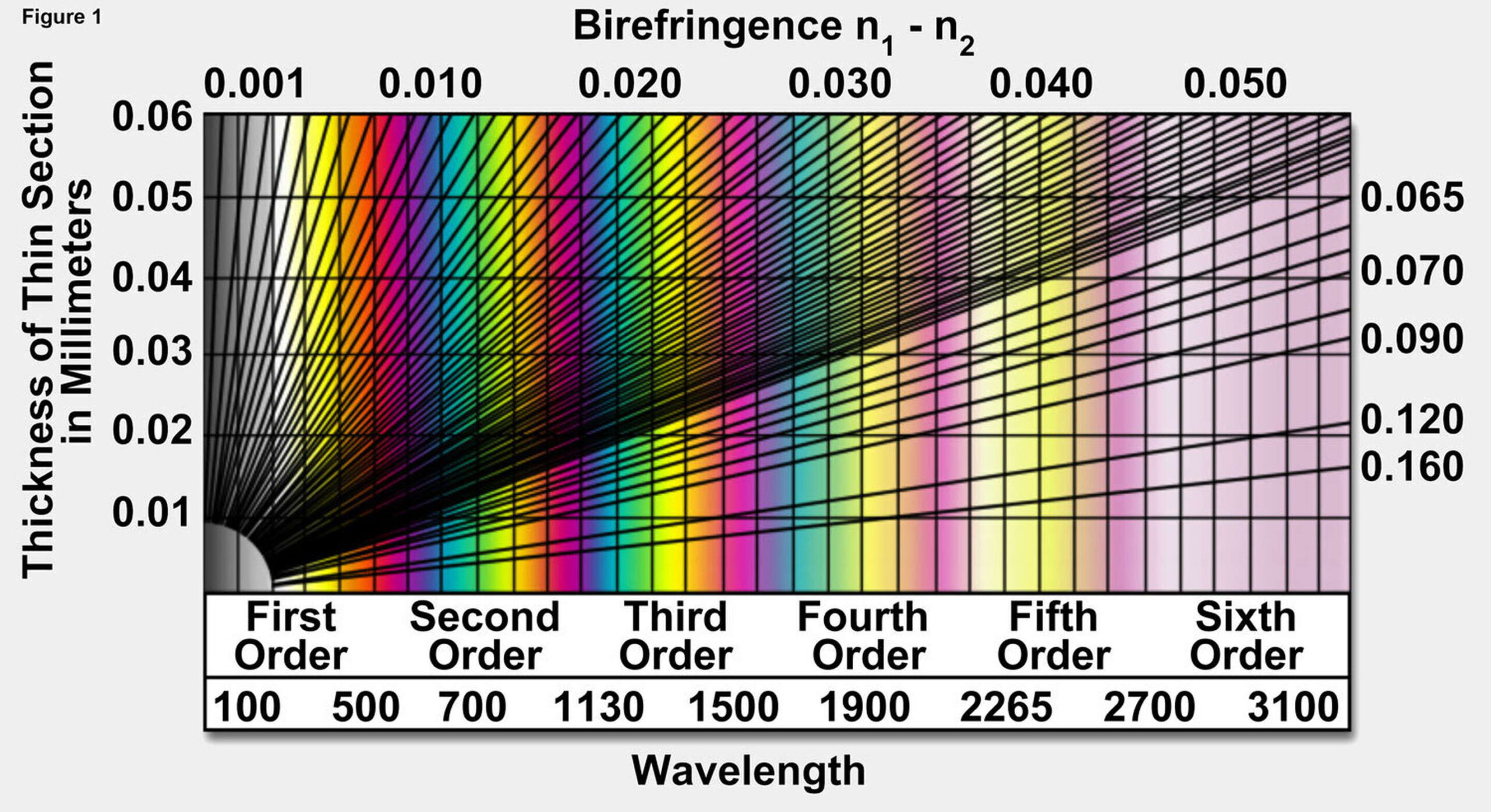

Sau đó, một bộ lọc phân cực tuyến tính thứ hai – bộ phân tích – định hướng theo góc 90 độ (bắc-nam) buộc ánh sáng từ hai tia này trở lại cùng một mặt phẳng phân cực. Sự khác biệt về pha trở nên rõ ràng dưới dạng màu giao thoa. Có thể thực hiện tương quan màu giao thoa với độ lệch pha và độ dày mẫu bằng cách sử dụng biểu đồ màu Michel-Lévy (Hình 1).
Vấn đề là các độ lệch pha nhỏ chỉ tạo ra màu giao thoa đen-trắng. Vì lý do này, bộ bù đỏ bậc nhất được sử dụng để tạo ra độ lệch pha 530 nm (tương ứng với tông màu đỏ/hồng tím trong biểu đồ). Bộ bù có trục nhanh và chậm vuông góc riêng.
Khi trục dài (nhanh) của tinh thể gout thẳng hàng với trục chậm của bộ bù, độ lệch pha thu được sẽ trừ đi 530 nm, tạo ra màu giao thoa có sắc vàng (“màu vàng bậc nhất”). Tuy nhiên, khi trục ngắn (chậm) của tinh thể gout thẳng hàng với trục chậm của bộ bù, thì độ lệch pha sẽ lớn hơn 530 nm, tạo ra màu xanh lam (“màu xanh lam bậc hai”). Điều này được minh họa bằng Hình 2.
Ánh sáng nền không bị ảnh hưởng sẽ hiển thị màu đỏ/hồng tím tương ứng với 530 nm độ lệch pha được tạo ra bởi bộ bù. Do đó, bộ bù cho phép xác định dấu hiệu lưỡng chiết bằng cách sử dụng màu sắc làm thông số đọc, nếu không có nó, cả hai trục sẽ xuất hiện cùng một sắc thái xám.
Để biết thêm thông tin về kính hiển vi ánh sáng phân cực, bao gồm lý thuyết và cấu hình kính hiển vi, vui lòng tham khảo bài viết giáo dục MicroscopyU của chúng tôi Kính hiển vi ánh sáng phân cực.
