Tổng quan & Tính năng

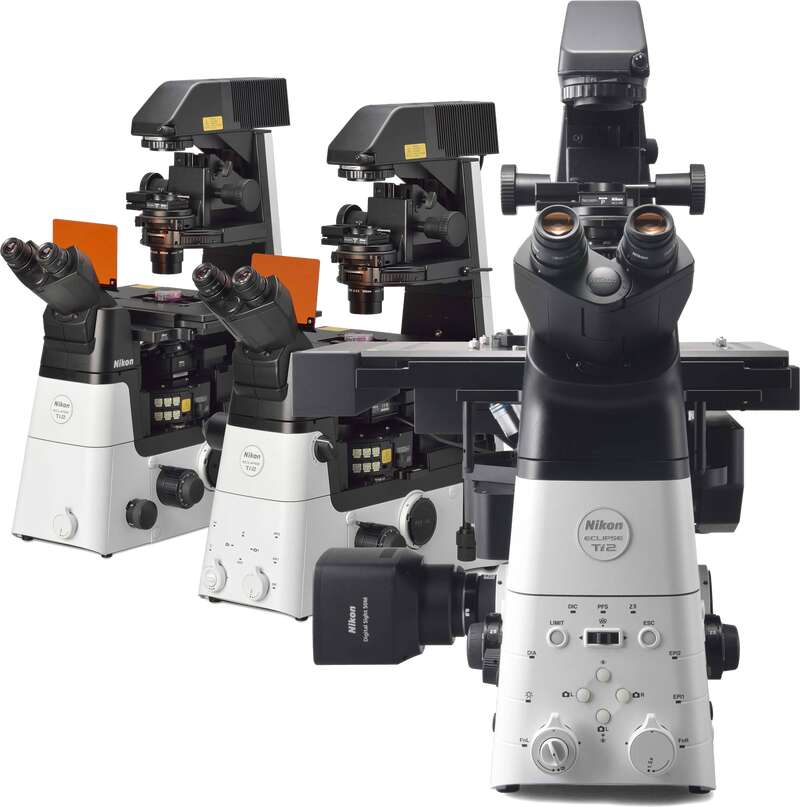

Kính hiển vi đảo ngược ECLIPSE Ti2 cung cấp trường nhìn (FOV) 25mm vô song, làm thay đổi hoàn toàn cách bạn nhìn. Với FOV đáng kinh ngạc này, Ti2 tối đa hóa diện tích cảm biến của máy ảnh CMOS định dạng lớn mà không phải thỏa hiệp, đồng thời cải thiện đáng kể thông lượng dữ liệu.
Nền tảng không bị trôi và cực kỳ ổn định của Ti2 được thiết kế để đáp ứng nhu cầu chụp ảnh siêu phân giải trong khi khả năng kích hoạt phần cứng độc đáo của nó giúp cải thiện ngay cả những ứng dụng chụp ảnh tốc độ cao, đầy thách thức nhất.
Hơn nữa, các chức năng thông minh độc đáo của Ti2 hướng dẫn người dùng thực hiện quy trình chụp ảnh bằng cách thu thập dữ liệu từ các cảm biến bên trong, loại bỏ khả năng xảy ra lỗi của người dùng. Ngoài ra, trạng thái của từng cảm biến được tự động ghi lại trong quá trình thu thập, cung cấp khả năng kiểm soát chất lượng cho các thí nghiệm hình ảnh và tăng cường khả năng tái tạo dữ liệu.
Kết hợp với phần mềm thu thập và phân tích mạnh mẽ của Nikon, NIS-Elements, Ti2 là một cải tiến hoàn toàn trong lĩnh vực hình ảnh.
Các đặc tính
FOV mang tính đột phá
Khi xu hướng nghiên cứu phát triển theo hướng tiếp cận quy mô lớn, cấp hệ thống, nhu cầu về khả năng thu thập dữ liệu nhanh hơn và thông lượng cao hơn ngày càng tăng. Sự phát triển của cảm biến camera định dạng lớn và cải tiến khả năng xử lý dữ liệu của PC đã tạo điều kiện thuận lợi cho các xu hướng nghiên cứu như vậy. Ti2, với trường nhìn 25mm chưa từng có, cung cấp khả năng mở rộng ở cấp độ tiếp theo, cho phép các nhà nghiên cứu thực sự tối đa hóa tiện ích của các máy dò định dạng lớn và bảo vệ nền tảng hình ảnh cốt lõi của họ trong tương lai khi công nghệ camera tiếp tục phát triển với tốc độ nhanh chóng.
ECLIPSE Ti2 Chiếu sáng mạnh mẽ trên một diện tích rộng
Đèn LED công suất cao cung cấp ánh sáng mạnh trên toàn bộ trường nhìn rộng của Ti2, đảm bảo kết quả rõ ràng, nhất quán từ các ứng dụng đòi hỏi khắt khe như DIC có độ phóng đại cao. Việc kết hợp thiết kế ống kính fly-eye cung cấp ánh sáng đồng đều từ cạnh này sang cạnh kia để chụp ảnh định lượng tốc độ cao và ghép ảnh liền mạch trong các ứng dụng khâu.

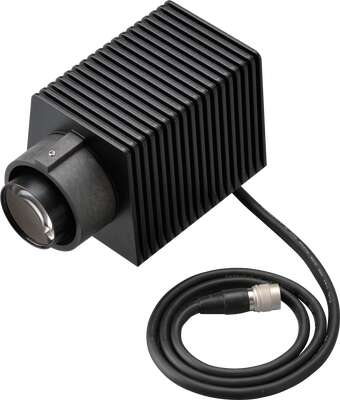

Bộ chiếu sáng LED công suất cao

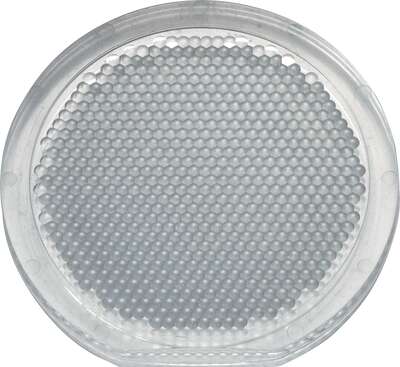

Thấu kính mắt ruồi tích hợp sẵn

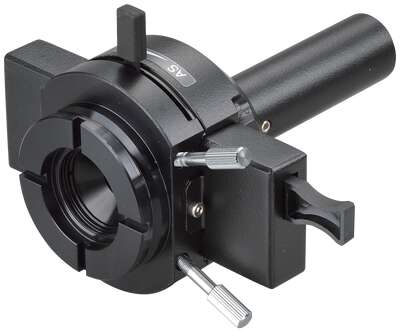

Bộ chiếu sáng huỳnh quang epi nhỏ gọn được thiết kế cho chụp ảnh trường quan sát lớn (FOV), được trang bị thấu kính mắt ruồi bằng thạch anh và cung cấp khả năng truyền dẫn cao trên dải quang phổ rộng, bao gồm cả tia UV. Các bộ lọc huỳnh quang đường kính lớn với lớp phủ cứng mang lại hình ảnh FOV lớn với tỷ lệ tín hiệu trên nhiễu cao.
Bộ chiếu sáng huỳnh quang epi trường quan sát lớn (FOV lớn)

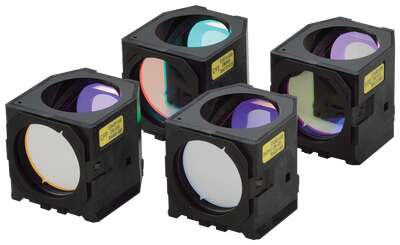

Khối lọc huỳnh quang đường kính lớn
Hệ quang học quan sát đường kính lớn
Đường kính của đường truyền ánh sáng quan sát đã được mở rộng nhằm đạt được chỉ số trường nhìn (field number) là 25 tại cổng hình ảnh. Trường quan sát lớn thu được cho phép ghi lại diện tích gấp khoảng hai lần so với hệ quang học thông thường, giúp người dùng tận dụng tối đa hiệu suất của các cảm biến định dạng lớn như cảm biến CMOS.

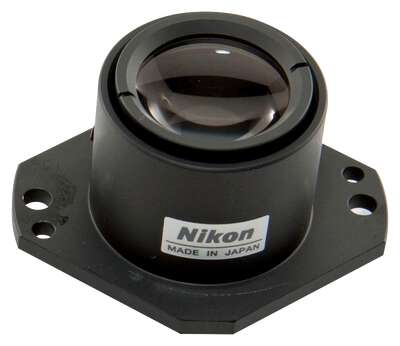

Thấu kính ống mở rộng

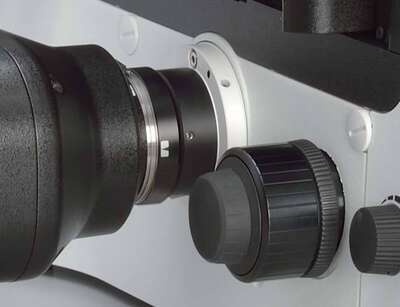

Cổng hình ảnh với chỉ số trường nhìn lớn 25
.
Vật kính cho chụp ảnh trường quan sát lớn (FOV)
Vật kính với độ phẳng hình ảnh vượt trội đảm bảo chất lượng hình ảnh cao từ rìa này đến rìa kia. Việc tận dụng tối đa tiềm năng của vật kính OFN25 giúp tăng tốc đáng kể quá trình thu thập dữ liệu.

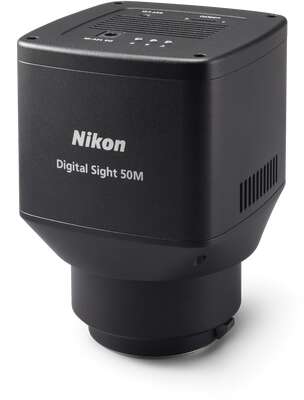

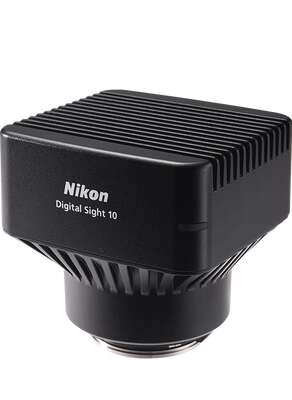

Camera cho thu thập dữ liệu dung lượng lớn

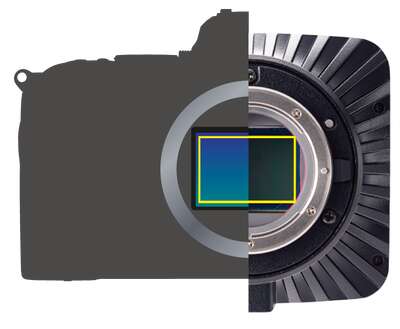

Các camera ngàm F định dạng FX của Nikon, Digital Sight 50M và Digital Sight 10, được trang bị cảm biến hình ảnh CMOS tối ưu hóa cho mục đích nghiên cứu, ban đầu được phát triển cho máy ảnh D-SLR chuyên nghiệp. Điều này cho phép chụp ảnh tế bào sống với tốc độ cao và độ nhạy cao, tận dụng tối đa trường quan sát lớn của kính hiển vi Ti2.
Công nghệ máy ảnh D-SLR được tối ưu hóa cho kính hiển vi
Quang học vượt trội của Nikon
Hệ quang học vô cực CFI60 độ chính xác cao của Nikon, được thiết kế để sử dụng với nhiều phương pháp quan sát tiên tiến, được các nhà nghiên cứu đánh giá cao nhờ hiệu suất quang học tuyệt vời và độ tin cậy vững chắc.
Tương phản pha apodized
Vật kính tương phản pha apodized độc quyền của Nikon với bộ lọc biên độ chọn lọc giúp tăng cường độ tương phản đáng kể và giảm hiện tượng quầng sáng, mang lại hình ảnh chi tiết với độ nét cao.

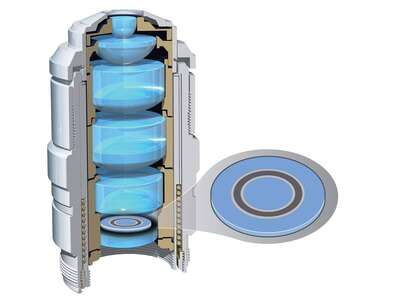

Tấm pha apodized được tích hợp trong các vật kính tương phản pha APC
Tế bào BSC-1 được chụp bằng vật kính CFI S Plan Fluor ELWD ADM 40XC
Tương phản pha ngoài
Ti2-E
Hệ thống tương phản pha ngoài điều khiển bằng động cơ cho phép người dùng kết hợp tương phản pha với chụp ảnh huỳnh quang epi mà không làm giảm khả năng truyền ánh sáng huỳnh quang, nhờ loại bỏ nhu cầu sử dụng vật kính tương phản pha. Ví dụ, có thể sử dụng vật kính ngập chất lỏng với khẩu độ số (NA) rất cao để chụp ảnh tương phản pha. Với hệ thống tương phản pha ngoài này, người dùng có thể dễ dàng kết hợp tương phản pha với các phương pháp chụp ảnh khác, bao gồm cả hình ảnh huỳnh quang yếu như TIRF và ứng dụng kẹp laser.
- Bộ đế thị kính tích hợp vòng pha
- Vòng pha
- Vật kính không có vòng pha
Hình ảnh huỳnh quang epi và tương phản pha ngoài:
Tế bào PTK-1 được gắn nhãn GFP-alpha-tubulin, chụp bằng vật kính CFI Apochromat TIRF 100XC Oil.
Ảnh được cung cấp bởi Tiến sĩ Alexey Khodjakov, Nhà nghiên cứu cấp VI / Giáo sư, Trung tâm Wadsworth.
DIC (Tương phản giao thoa vi sai)
Hệ quang học DIC được đánh giá cao của Nikon cung cấp hình ảnh rõ nét và chi tiết đồng đều với độ phân giải và độ tương phản cao trên toàn dải độ phóng đại. Các lăng kính DIC được điều chỉnh riêng cho từng vật kính để đảm bảo hình ảnh DIC chất lượng cao nhất cho mỗi mẫu vật.

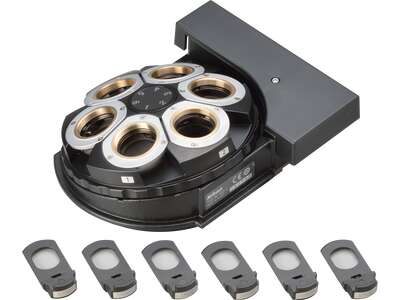

Các lăng kính DIC được điều chỉnh phù hợp với từng vật kính riêng lẻ được gắn vào mâm xoay vật kính.
Hình ảnh DIC và huỳnh quang epi:
NAMC (Tương phản điều biến nâng cao của Nikon)
Đây là kỹ thuật chụp ảnh có độ tương phản cao, tương thích với mẫu nhựa, dành cho các mẫu không nhuộm và trong suốt như noãn bào. NAMC tạo ra hình ảnh giả lập ba chiều với hiệu ứng đổ bóng. Hướng tương phản có thể được điều chỉnh dễ dàng cho từng mẫu.

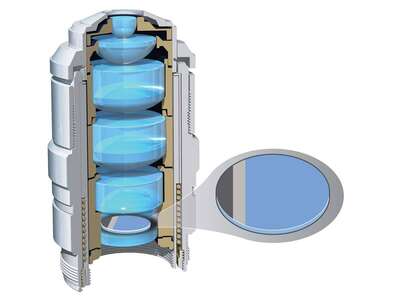

Vật kính NAMC chứa các bộ điều biến có thể xoay được
Hình ảnh NAMC: Phôi chuột, được chụp bằng vật kính CFI S Plan Fluor ELWD NAMC 20XC
.
Vòng chỉnh sai tự động
Ti2-E
Sự thay đổi về độ dày mẫu, độ dày lam kính, phân bố chiết suất trong mẫu và nhiệt độ có thể gây ra hiện tượng sai lệch cầu và làm giảm chất lượng hình ảnh. Các vật kính chất lượng cao thường được trang bị vòng chỉnh sai để bù đắp cho những thay đổi này, và việc điều chỉnh chính xác vòng chỉnh là yếu tố then chốt để đạt được hình ảnh có độ phân giải và độ tương phản cao. Vòng chỉnh sai tự động mới này sử dụng bộ truyền động hài hòa và thuật toán điều chỉnh tự động, giúp người dùng dễ dàng điều chỉnh vòng chỉnh một cách chính xác để đạt hiệu suất tối ưu cho vật kính trong mọi lần sử dụng.
Cơ cấu truyền động hài hòa để điều khiển chuyển động vòng chỉnh sai với độ chính xác cao
Hình ảnh siêu phân giải (DNA PAINT):
Tế bào CV-1 biểu hiện α-tubulin (màu xanh lục) và TOMM-20 (màu tím), được chụp bằng vật kính CFI Apochromat TIRF 100XC Oil.
Huỳnh quang epi
Dòng vật kính Lambda, sử dụng công nghệ phủ Nano Crystal Coat độc quyền của Nikon, là lựa chọn lý tưởng cho chụp ảnh huỳnh quang đa kênh, tín hiệu yếu và yêu cầu cao, nhờ khả năng truyền ánh sáng cao và hiệu chỉnh quang sai trên dải bước sóng rộng. Kết hợp với các khối lọc huỳnh quang mới được cải tiến để tăng khả năng phát hiện huỳnh quang và giảm ánh sáng nhiễu như hệ thống Noise Terminator, dòng vật kính Lambda thể hiện hiệu suất vượt trội trong quan sát tín hiệu yếu như chụp ảnh phân tử đơn và cả các ứng dụng dựa trên phát quang.
Hình ảnh phát quang:
Tế bào HeLa biểu hiện protein chỉ thị canxi dựa trên BRET, Nano-lantern (Ca2+).
Mẫu vật được cung cấp bởi Giáo sư Takeharu Nagai, Viện Nghiên cứu Khoa học và Công nghiệp, Đại học Osaka.
.
Lấy nét hoàn hảo
Ngay cả những thay đổi nhỏ nhất về nhiệt độ và rung động trong môi trường chụp ảnh cũng có thể ảnh hưởng lớn đến độ ổn định của tiêu cự. Ti2 loại bỏ hiện tượng lệch tiêu cự bằng cách sử dụng các biện pháp tĩnh và động, cho phép quan sát chính xác thế giới ở cấp độ hiển vi và siêu hiển vi trong các thí nghiệm chụp ảnh theo thời gian dài.
Hệ thống Lấy Nét Hoàn Hảo (Perfect Focus System) của Nikon
Thiết kế cơ học mới cho độ ổn định siêu cao
Ti2-E

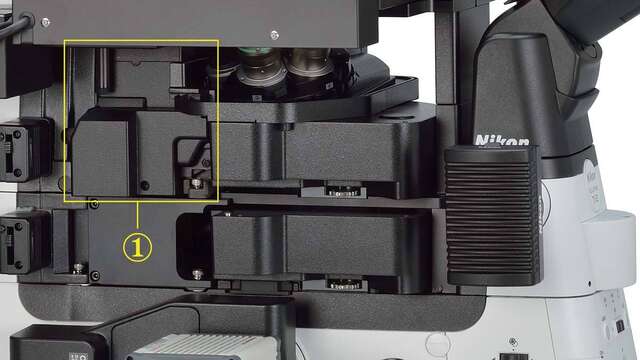

Để nâng cao độ ổn định khi lấy nét, cả cơ cấu lấy nét theo trục Z và hệ thống tự động lấy nét PFS đều đã được thiết kế lại hoàn toàn.
Cơ cấu lấy nét Z mới có kích thước nhỏ hơn và được đặt gần mâm xoay vật kính nhằm giảm thiểu rung động. Cấu trúc này vẫn giữ vị trí gần mâm xoay ngay cả khi hệ thống được mở rộng (nâng cấp bàn giữ mẫu), đảm bảo độ ổn định cho mọi ứng dụng.
.
Bộ phận dò của Hệ thống Lấy Nét Hoàn Hảo (PFS) đã được tách rời khỏi mâm xoay vật kính nhằm giảm tải cơ học lên mâm xoay. Thiết kế mới này cũng giúp giảm thiểu truyền nhiệt, góp phần tạo ra môi trường chụp ảnh ổn định hơn. Để hỗ trợ cho mục tiêu này, mức tiêu thụ điện năng của động cơ lấy nét Z cũng đã được giảm xuống. Sự kết hợp của các cải tiến cơ học này tạo ra một nền tảng chụp ảnh siêu ổn định, lý tưởng cho các ứng dụng chụp ảnh phân tử đơn và siêu phân giải.

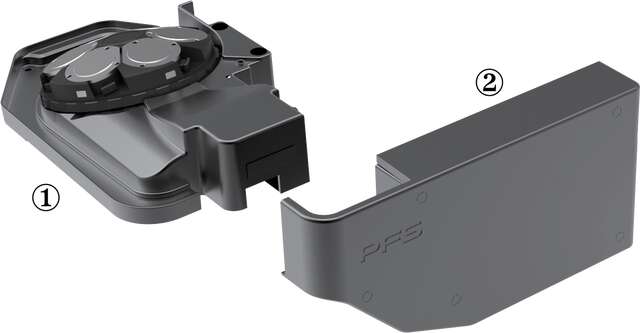

.① Mâm xoay vật kính tích hợp hệ thống lấy nét hoàn hảo (PFS)
② Bộ đo của hệ thống lấy nét hoàn hảo (PFS)
Chỉnh tiêu cự theo thời gian thực với PFS: Đơn giản là hoàn hảo
Ti2-E

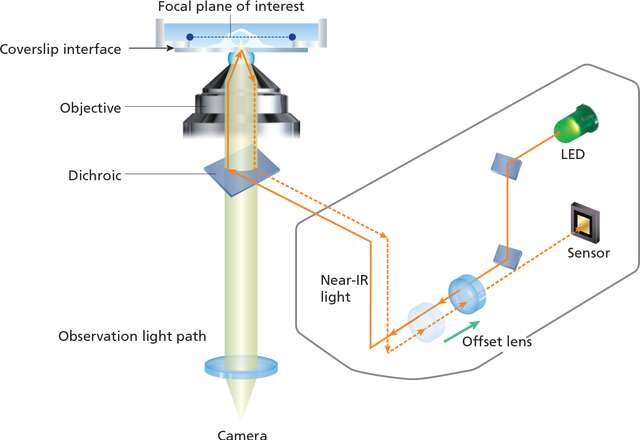

Hệ thống Lấy Nét Hoàn Hảo (PFS) tự động hiệu chỉnh hiện tượng lệch tiêu cự do thay đổi nhiệt độ và rung động cơ học – những yếu tố có thể phát sinh từ nhiều nguyên nhân như thêm thuốc thử vào mẫu hoặc chụp ảnh tại nhiều vị trí.
PFS duy trì tiêu cự bằng cách phát hiện và theo dõi vị trí bề mặt của lam kính phủ mẫu (coverslip) theo thời gian thực. Công nghệ dịch tiêu cự quang học độc đáo cho phép người dùng dễ dàng giữ tiêu cự tại vị trí lệch mong muốn so với bề mặt lam kính. PFS tự động và liên tục duy trì tiêu cự nhờ bộ mã hóa tuyến tính tích hợp và cơ chế phản hồi tốc độ cao, mang lại hình ảnh ổn định và tin cậy ngay cả trong các nhiệm vụ chụp ảnh phức tạp và kéo dài.

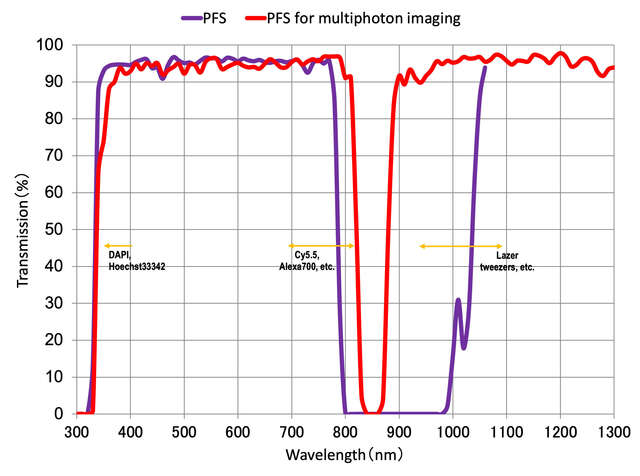

PFS tương thích với nhiều ứng dụng, từ các thí nghiệm thông thường sử dụng đĩa nuôi cấy bằng nhựa đến chụp ảnh phân tử đơn và chụp ảnh đa photon. Hệ thống này cũng hỗ trợ nhiều bước sóng, từ tia cực tím đến hồng ngoại, phù hợp cho cả các ứng dụng như chụp ảnh đa photon và kẹp quang học.

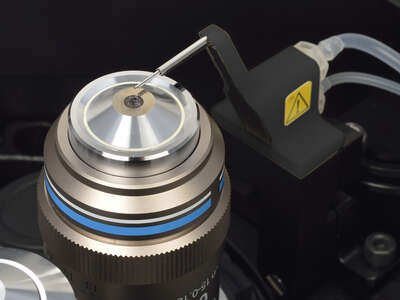

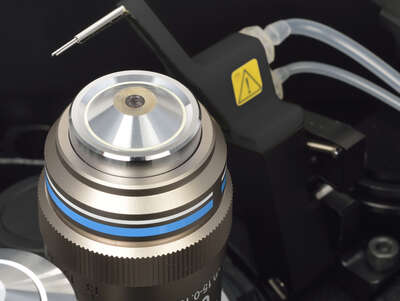

Bộ phân phối dầu ngập nước
Ti2-E
Hiệu suất của chụp ảnh dài hạn khi sử dụng PFS kết hợp với vật kính ngập nước có thể được nâng cao nhờ bộ phân phối dầu ngập nước mới. Thiết bị này tự động nhỏ một lượng nước tinh khiết phù hợp lên đầu vật kính, giúp ngăn chất ngập bay hơi hoặc tràn ra ngoài trong quá trình thí nghiệm. Nó tương thích với mọi loại vật kính ngập nước và hỗ trợ duy trì hình ảnh tua thời gian (time-lapse) có độ phân giải cao, độ tương phản cao và được hiệu chỉnh quang sai một cách ổn định trong thời gian dài.
Vật kính tương thích
- CFI Apochromat LWD Lambda S 20XC WI
- CFI Apochromat Lambda S 40XC WI
- CFI Apochromat LWD Lambda S 40XC WI
- CFI Plan Apochromat VC 60XC WI
- CFI Plan Apochromat IR 60XC WI
- CFI SR Plan Apochromat IR 60XC WI
- CFI SR Plan Apochromat IR 60XAC WI
Hướng dẫn hỗ trợ (Assist Guide)
Không còn cần phải ghi nhớ các quy trình căn chỉnh và vận hành kính hiển vi phức tạp. Ti2 tích hợp dữ liệu từ các cảm biến để hướng dẫn người dùng thực hiện các bước này, giúp loại bỏ lỗi thao tác và cho phép các nhà nghiên cứu tập trung vào dữ liệu của mình.
Hiển thị liên tục trạng thái kính hiển vi
Ti2-E/A

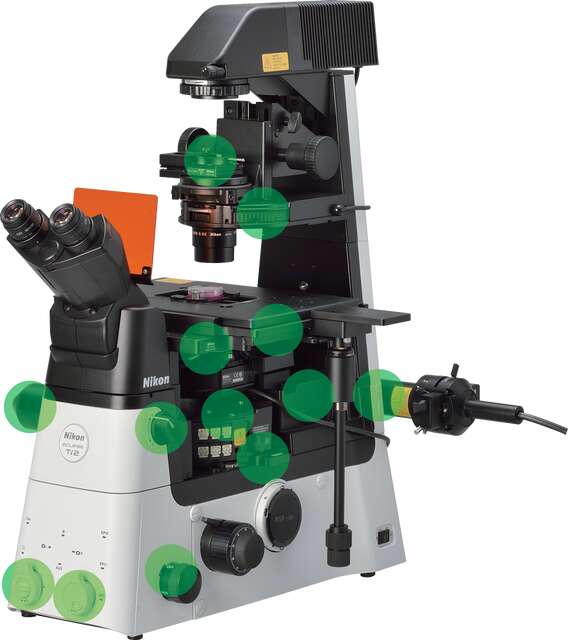

Một loạt các cảm biến tích hợp phát hiện và truyền thông tin trạng thái của nhiều bộ phận trong kính hiển vi. Tất cả thông tin trạng thái này được ghi lại trong siêu dữ liệu (metadata) khi bạn chụp ảnh bằng máy tính, giúp dễ dàng truy xuất lại điều kiện chụp hoặc kiểm tra lỗi cấu hình.
Ngoài ra, một camera tích hợp bên trong cho phép người dùng quan sát khẩu độ sau, hỗ trợ xác nhận căn chỉnh vòng pha và điểm giao nhau trong DIC. Camera này cũng cung cấp một phương pháp an toàn với laser để căn chỉnh tia laser trong các ứng dụng như TIRF.
Thay đổi góc nhìn của bạn
Trạng thái kính hiển vi có thể được theo dõi trên máy tính bảng và cũng có thể nhận biết thông qua đèn trạng thái ở mặt trước của kính hiển vi, cho phép người dùng xác định trạng thái ngay cả trong phòng tối.
Hướng dẫn quy trình vận hành
Ti2-E/A

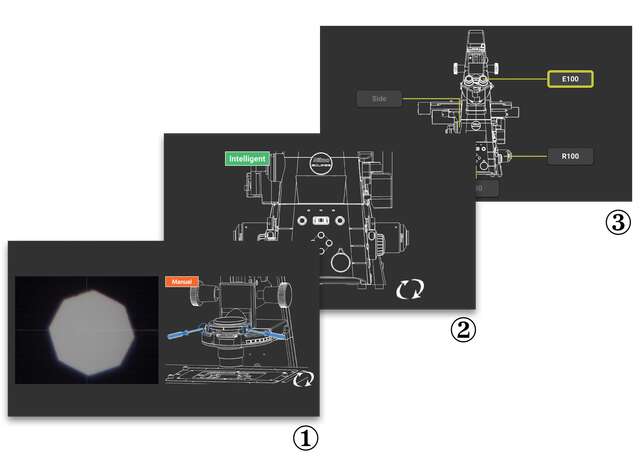

Chức năng Assist Guide của Ti2 cung cấp hướng dẫn tương tác từng bước cho quá trình vận hành kính hiển vi. Assist Guide có thể được hiển thị trên máy tính bảng hoặc máy tính, và tích hợp dữ liệu thời gian thực từ các cảm biến tích hợp cùng với camera bên trong. Hệ thống này được thiết kế để hỗ trợ người dùng trong các quy trình căn chỉnh khi thiết lập thí nghiệm cũng như xử lý sự cố.
② Loại bỏ thấu kính Bertrand ra khỏi đường truyền quang học.
③ Chọn một cổng quan sát.
Tự động phát hiện lỗi
Ti2-E/A

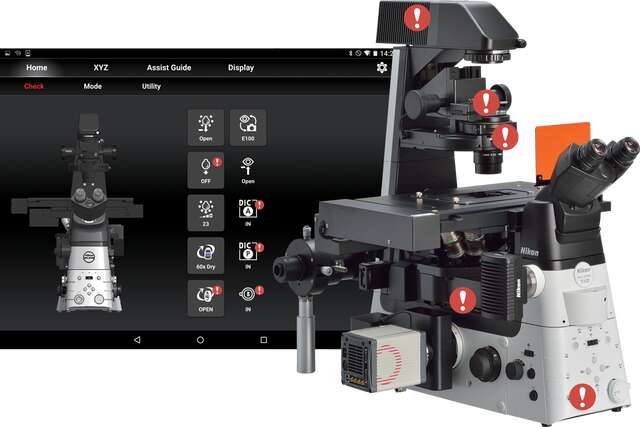

Chế độ Kiểm tra (Check Mode) cho phép người dùng dễ dàng xác nhận, trên máy tính bảng hoặc máy tính, rằng tất cả các bộ phận của kính hiển vi đã được lắp đặt đúng cho phương pháp quan sát đã chọn. Tính năng này giúp loại bỏ thời gian và công sức thường tốn để xử lý sự cố khi không đạt được phương pháp quan sát mong muốn. Chức năng này đặc biệt hữu ích trong môi trường có nhiều người sử dụng, mỗi người có thể thay đổi cấu hình kính một cách không lường trước. Ngoài ra, người dùng cũng có thể lập trình sẵn các quy trình kiểm tra tùy chỉnh.
Vận hành trực quan
Ti2 đã được thiết kế lại hoàn toàn, từ tổng thể thân máy đến việc lựa chọn và bố trí từng nút bấm và công tắc, nhằm mang lại trải nghiệm người dùng tối ưu. Các điều khiển dễ sử dụng ngay cả trong điều kiện ánh sáng yếu, nơi hầu hết các thí nghiệm chụp ảnh được tiến hành. Ti2 cung cấp giao diện người dùng trực quan và dễ dàng thao tác, giúp các nhà nghiên cứu tập trung vào dữ liệu thay vì phải lo lắng về việc điều khiển kính hiển vi.
Bố cục thiết kế tỉ mỉ cho điều khiển kính hiển vi
Ti2-E
Ti2-A
Vị trí của tất cả các nút bấm và công tắc được sắp xếp dựa trên loại chiếu sáng mà chúng điều khiển. Các nút điều khiển quan sát truyền sáng (diascopic) được đặt ở phía bên trái của kính hiển vi, trong khi các nút điều khiển quan sát huỳnh quang epi được bố trí phía bên phải. Các nút điều khiển các thao tác chung nằm ở bảng điều khiển phía trước. Việc phân vùng này tạo nên một bố cục dễ nhớ, rất thuận tiện khi vận hành kính hiển vi trong phòng tối.
① Công tắc chuyển đổi nhanh (Shuttle switch) (Ti2-E)
Công tắc chuyển đổi nhanh đã được tích hợp trong thiết kế để điều khiển các thiết bị như mâm lọc huỳnh quang và mâm xoay vật kính. Loại công tắc này mô phỏng cảm giác xoay thủ công các thiết bị đó, giúp người dùng điều khiển một cách trực quan. Ngoài ra, các công tắc chuyển đổi nhanh còn có thể được lập trình để điều khiển nhiều thiết bị liên quan chỉ bằng một công tắc duy nhất. Ví dụ, công tắc chuyển đổi nhanh cho mâm lọc huỳnh quang không chỉ xoay mâm mà còn có thể đóng mở cửa trập huỳnh quang khi người dùng nhấn công tắc. Người dùng cũng có thể lập trình công tắc này để điều khiển bánh xe lọc ngăn chặn (barrier filter wheel) và đơn vị tương phản pha ngoài.
② Nút chức năng lập trình được (Programmable Function button) (Ti2-E/A)
Các nút chức năng được đặt ở vị trí thuận tiện cho phép tùy chỉnh giao diện người dùng. Người dùng có thể lựa chọn từ hơn 100 chức năng khác nhau, bao gồm điều khiển các thiết bị động cơ như cửa trập, thậm chí xuất tín hiệu đến các thiết bị bên ngoài qua cổng I/O để kích hoạt chụp ảnh. Các chức năng chế độ (Mode functions), cho phép thay đổi nhanh phương pháp quan sát bằng cách lưu cài đặt của từng thiết bị động cơ, cũng có thể được gán cho các nút này.
③ Núm điều chỉnh lấy nét (Ti2-E)
Bên cạnh núm điều chỉnh lấy nét có nút tăng tốc lấy nét và nút kích hoạt hệ thống lấy nét hoàn hảo (PFS). Hai nút này dễ dàng phân biệt bằng cảm giác nhờ vào hình dạng khác nhau. Tốc độ lấy nét được tự động điều chỉnh phù hợp với vật kính đang sử dụng, giúp vận hành nhẹ nhàng và duy trì tốc độ lấy nét lý tưởng.
Điều khiển trực quan bằng cần điều khiển và máy tính bảng

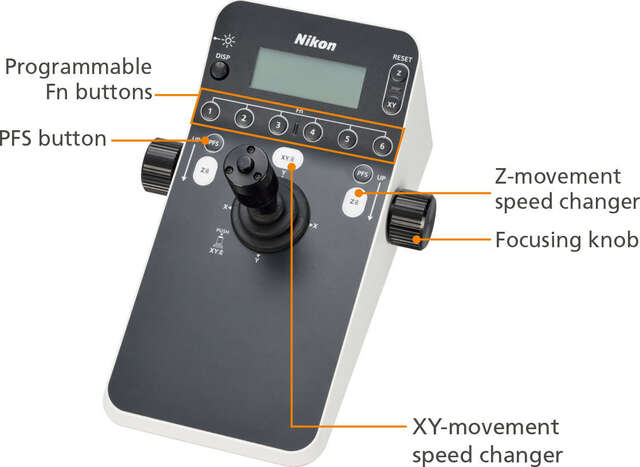

Cần điều khiển (joystick) của Ti2 không chỉ điều khiển chuyển động bàn mẫu mà còn kiểm soát hầu hết các chức năng động cơ trên kính hiển vi, bao gồm cả hoạt động của hệ thống lấy nét hoàn hảo (PFS). Nó có thể hiển thị tọa độ XYZ và trạng thái các bộ phận của kính hiển vi, mang đến phương tiện hiệu quả để người dùng điều khiển kính từ xa. Các chức năng động cơ của Ti2 cũng có thể được điều khiển qua máy tính bảng kết nối không dây LAN với kính hiển vi, cung cấp giao diện đồ họa đa năng cho việc điều khiển kính hiển vi.
Ti2 Control: ứng dụng chuyên dụng cho điện thoại thông minh và máy tính bảng
Ứng dụng này cho phép cài đặt và điều khiển Ti2-E, đồng thời cài đặt, hiển thị trạng thái và hướng dẫn vận hành Ti2-A.
Download
Ứng dụng Ti2 Control có thể được tải xuống miễn phí từ App Store® và Google Play™.
Tải ứng dụng về thiết bị như iPhone®, iPad® hoặc Android™. Xem mục “Điều kiện vận hành” bên dưới để biết thông tin về các thiết bị tương thích.
Điều kiện vận hành
Thiết bị iOS: các thiết bị chạy iOS 10.3 trở lên (iPhone 7 trở lên, iPad Air 2 trở lên)
Thiết bị Android™: các thiết bị chạy Android 5.1 trở lên
- Apple®, App Store®, logo Apple, iPhone® và iPad® là các nhãn hiệu đã đăng ký của Apple Inc. tại Mỹ và các quốc gia khác.
- Nhãn hiệu iOS được sử dụng theo giấy phép của Cisco tại Mỹ và các quốc gia khác.
- Nhãn hiệu iPhone được sử dụng theo giấy phép của Aiphone Co. Ltd.
- Android™ và Google Play™ là các nhãn hiệu đã đăng ký của Google Inc.
Thông số kỹ thuật
| Phần thân chính | ECLIPSE Ti2-E/Ti2-E/B*1 | ECLIPSE Ti2-A | ECLIPSE Ti2-U |
|---|---|---|---|
| Hệ thống quang học | CFI60 hiệu chỉnh vô cực | ||
| Số trường*2 | 22 với ngàm C, 25 với ngàm F | ||
| Chuyển đổi độ phóng đại trung gian | Chuyển đổi thủ công 1.0X/1.5X (có thể chuyển đổi từ 1.5X sang 2.0X) | ||
| Phát hiện trạng thái | – | ||
| Ống kính Bertrand | Vào/ra thủ công và lấy nét thủ công, Phát hiện trạng thái | – | |
| Cổng ra | 4 vị trí cơ giới
Thị kính 100%, trái 100%, phải 100%, thị kính 20%/trái 80% (Ti2-E/B: dưới cùng 100%) |
4 vị trí thủ công
Thị kính 100%, trái 100%, phải 100%, tùy chọn (đến thị kính 20%/trái 80% hoặc thị kính 20%/phải 80%) |
|
| Có thể thêm cổng bằng cách sử dụng bộ phận cổng sau và/hoặc lựa chọn bộ phận đế ống*3 | |||
| Bộ phận lấy nét | Truyền động cơ, Chuyển đổi tiêu điểm thô/tinh, hành trình 10mm, Gia số tối thiểu: 0,01 μm, 0,02 μm (có bộ điều khiển mã hóa) | Truyền động thủ công, Núm lấy nét thô/tinh, hành trình 10 mm | |
| Tăng độ phân giải | Có sẵn*4 | ||
| Thân ống | ECLIPSE Ti2-E/Ti2-E/B*1 | ECLIPSE Ti2-A | ECLIPSE Ti2-U |
|---|---|---|---|
| Ống hai mắt | Ống hai mắt S TC-T-TS (số trường 22), ống ER công thái học TC-T-ER (số trường 22) | ||
| Đế ống thị kính có động cơ cho PH bên ngoài (Ti2-T-BP-E) | Cổng camera (ô số 16), Tháp PH có động cơ với 4 vị trí có động cơ | – | |
| Đế ống thị kính hỗ trợ (Ti2-T-BA) | Đế ống thị kính hỗ trợ (ô số 22), Phát hiện trạng thái | – | |
| Đế ống thị kính có cổng (Ti2-T-BC) | Cổng camera (ô số 16) | – | Cổng camera (ô số 16) |
| Ánh sáng truyền qua | ECLIPSE Ti2-E/Ti2-E/B*1 | ECLIPSE Ti2-A | ECLIPSE Ti2-U |
|---|---|---|---|
| Trụ cho ánh sáng truyền qua (Ti2-D-PD) | Hành trình dọc của tụ điện: 66 mm, Nghiêng về phía sau tới 25 độ, Với sơ đồ trường và cơ chế lấy nét lại 2 vị trí khe lọc (cũng có tùy chọn 4 vị trí lọc với Thanh trượt lọc cho ánh sáng truyền qua (Ti2-D-SF)) | ||
| Đèn LED cho ánh sáng đường kính (Ti2-D-LHLED) | Đèn LED công suất cao | ||
| Đèn LED có độ hoàn màu cao (C-LL) | Đèn LED có độ hoàn màu cao | ||
| Đèn có tâm trước (D-LH/LC) | Bóng đèn halogen 100W (có tâm trước) | ||
| Tụ điện | ECLIPSE Ti2-E/Ti2-E/B*1 | ECLIPSE Ti2-A | ECLIPSE Ti2-U |
|---|---|---|---|
| Tháp tụ điện có động cơ (Ti2-C-TC-E) | 7 vị trí cơ giới (ø37mm x4, ø39mm x3), thấu kính tụ quang LWD/ELWD/CLWD/NAMC được hỗ trợ | – | |
| Tháp tụ quang thông minh (Ti2-C-TC-I) | 7 vị trí thủ công (ø37 mm x4, ø39 mm x3), Phát hiện trạng thái, thấu kính tụ quang LWD/ELWD/CLWD/NAMC được hỗ trợ | – | |
| Tháp tụ quang (TC-C-TC) | 7 vị trí thủ công (ø37 mm x4, ø39 mm x3), thấu kính tụ quang LWD/ELWD/CLWD/NAMC được hỗ trợ | ||
| Tháp tụ ELWD-S (TE-C) | 4 vị trí thủ công, Với thấu kính tụ ELWD (NA0.3/O.D.=65) | ||
| Thanh trượt tụ HNA (Ti2-C-SCH) | 2 vị trí thủ công (ø37 mm x1, ø39 mm x1), thấu kính khô HNA/thấu kính dầu HNA được hỗ trợ | ||
| Thấu kính tụ | LWD (O.D.=30 mm, NA=0.52), ELWD (O.D.=75 mm, NA=0.29), CLWD (O.D.=13 mm, NA=0.72), HNA khô (O.D.=5 mm, NA=0.85), HNA dầu (O.D.=2 mm, NA=1.4), NAMC (O.D.=44 mm, NA=0.4) | ||
| Giai đoạn | ECLIPSE Ti2-E/Ti2-E/B*1 | ECLIPSE Ti2-A | ECLIPSE Ti2-U |
|---|---|---|---|
| Giai đoạn cơ giới (Ti2-S-SE-E, Ti2-S-SS-E) | Hành trình X: ±57 mm, Hành trình Y: ±36,5 mm, Tốc độ truyền động tối đa: xấp xỉ 25mm/giây, Giá đỡ mẫu từ tính | – | |
| Bệ (TC-S-SR, TC-S-SRF) | Hành trình X: ±57 mm, Hành trình Y: ±36,5 mm, Phạm vi hành trình có thể điều chỉnh (3 mức) với chốt điều chỉnh, Có sẵn các tùy chọn tay cầm dài/trung bình/ngắn | ||
| Bệ trượt (TC-S-GS) | Hành trình ø20 mm | ||
| Đầu mũi | ECLIPSE Ti2-E/Ti2-E/B*1 | ECLIPSE Ti2-A | ECLIPSE Ti2-U |
|---|---|---|---|
| Bộ phận lấy nét hoàn hảo với ống ngắm có động cơ cho Vòng chỉnh sửa tự động (Ti2-N-NDA-P) | 5 vị trí có động cơ, Chống nước*5 |
– | |
| Ống ngắm sáu thấu kính DIC có động cơ (Ti2-N-ND-E)
Bộ phận lấy nét hoàn hảo với ống ngắm có động cơ (Ti2-N-ND-P) Bộ phận lấy nét hoàn hảo với ống ngắm có động cơ cho MP (Ti2-N-NDM-P) |
6 vị trí có động cơ, Chống nước*5 |
– | |
| Đầu mũi thông minh DIC sáu chế độ (Ti2-N-ND-I) | 6 vị trí thủ công, Phát hiện trạng thái, Chống nước*5 | – | |
| Đầu mũi sáu chế độ (Ti2-N-N), Đầu mũi sáu chế độ DIC (Ti2-N-ND) | 6 vị trí thủ công, Chống nước*5 | ||
| Tháp lọc Epi | ECLIPSE Ti2-E/Ti2-E/B*1 | ECLIPSE Ti2-A | ECLIPSE Ti2-U |
|---|---|---|---|
| Tháp lọc Epi có động cơ (Ti2-F-FLT-E, Ti2-F-FLTH-E) | 6 vị trí có động cơ, Màn trập có động cơ | – | |
| Tháp lọc Epi thông minh (Ti2-F-FLT-I) | 6 vị trí thủ công, Màn trập thủ công, Phát hiện trạng thái*6 | ||
| Bánh xe lọc/màn trập | ECLIPSE Ti2-E/Ti2-E/B*1 | ECLIPSE Ti2-A | ECLIPSE Ti2-U |
|---|---|---|---|
| Bánh xe lọc BA có động cơ (Ti2-P-FWB-E) | 7 vị trí có động cơ, Chế độ tốc độ cao: 50ms, Chế độ rung thấp: 100ms (thời gian di chuyển giữa các vị trí liền kề) | – | |
| Màn trập có động cơ (Ni-SH-E)*7 | Mở/đóng trong 12ms | ||
| Phụ kiện huỳnh quang Epi | ECLIPSE Ti2-E/Ti2-E/B*1 | ECLIPSE Ti2-A | ECLIPSE Ti2-U |
|---|---|---|---|
| Mô-đun EPI-FL (TI2-LA-FL-3) | Hỗ trợ đèn chiếu sáng sợi quang; bao gồm thanh trượt bộ lọc 2 vị trí và màng chắn khẩu độ | ||
| Thanh trượt dừng trường | Các tùy chọn khẩu độ hình tròn (TI2-F-FSC), hình chữ nhật (TI2-F-FSR), hình vuông (TI2-F-FSS) | ||
| Bộ điều khiển | ECLIPSE Ti2-E/Ti2-E/B*1 | ECLIPSE Ti2-A | ECLIPSE Ti2-U |
|---|---|---|---|
| Bộ điều khiển, thiết bị hiển thị | Cần điều khiển sân khấu (TI2-S-JS-SS), Máy tính bảng | Máy tính bảng | – |
| Bộ điều khiển cho Ti2-E (TI2-CTRE) | Giao diện USB/LAN, chức năng I/O | – | |
| Môi trường vận hành | ECLIPSE Ti2-E/Ti2-E/B*1 | ECLIPSE Ti2-A | ECLIPSE Ti2-U |
|---|---|---|---|
| Nhiệt độ: 0℃+40℃, Độ ẩm: 60% RH tối đa. (ở +40℃, không ngưng tụ), Chỉ sử dụng trong nhà | |||
Phụ kiện có động cơ có chức năng phát hiện trạng thái
*1 Mẫu có động cơ có cổng dưới
*2 Có những hạn chế dựa trên lựa chọn khối lọc và vật kính, cấu hình nâng cấp và mô-đun chiếu sáng, v.v.
*3 Không thể sử dụng các bộ phận đế ống có cổng với Ti2-A
*4 Cần có bộ nâng cấp. Vui lòng liên hệ với Nikon.
*5 Sản phẩm này không chống thấm nước. Tính năng chống nước chỉ được đảm bảo khi đáp ứng tất cả các điều kiện được chỉ định bên dưới.
*6 Không thể sử dụng chức năng phát hiện trạng thái khi gắn vào Ti2-U
*7 Bộ điều khiển Ni-SH-CON cho màn trập cơ giới là bắt buộc để sử dụng với Ti2-A/Ti2-U
Điều kiện để đảm bảo chức năng chống nước của ống ngắm
- Gắn đúng một trong các bộ phận sau vào ống ngắm:
- Giá đỡ ống kính vật kính: Nắp lỗ gắn ống kính vật kính
- Giá đỡ thanh trượt DIC: Nắp thanh trượt DIC hoặc thanh trượt DIC
- Gắn đúng khay hứng nước đi kèm hoặc khay bảo vệ ống ngắm Ti2-N-PT tùy chọn.
- Cẩn thận để đảm bảo nước xả ra từ ống thoát không tiếp xúc với thiết bị chính.
