Tổng quan & Tính năng
Cảm biến hình ảnh CMOS định dạng FX của Nikon cho phép chụp ảnh tức thời ở độ phân giải cao. Digital Sight 10 cho phép độ phân giải cao chưa từng có là 6K và chuyển đổi chụp màu và đơn sắc bằng một camera duy nhất. Mẫu máy hiệu suất cao này cũng có tốc độ khung hình cao để lấy nét nhanh vào hình ảnh độ phân giải cao.
Lưu ý: Tất cả hình ảnh trên trang này đều là ví dụ từ các ứng dụng nghiên cứu. Digital Sight 10 không được đăng ký để sử dụng trong lâm sàng.
Các đặc tính
Cảm biến hình ảnh CMOS định dạng FX của Nikon cho phép chụp ảnh tức thời ở độ phân giải cao. Digital Sight 10 cho phép độ phân giải cao chưa từng có là 6K và chuyển đổi chế độ chụp màu và đơn sắc bằng một camera duy nhất. Mẫu máy hiệu suất cao này cũng có tốc độ khung hình cao để lấy nét nhanh vào hình ảnh độ phân giải cao.
Lưu ý: Tất cả hình ảnh trên trang này đều là ví dụ từ các ứng dụng nghiên cứu. Digital Sight 10 không được đăng ký để sử dụng trong lâm sàng.
Quan sát với trường nhìn rộng
Cảm biến hình ảnh CMOS toàn khung hình để chụp ảnh tức thời một lần các khu vực rộng lớn
Trường nhìn (FOV) 25 mm, có thể kết hợp với kính hiển vi đảo ngược và kính hiển vi thẳng đứng, cho phép chụp ảnh trên một khu vực rộng hơn chỉ trong một lần chụp. Có thể tạo ra hình ảnh lát gạch một cách hiệu quả, giúp giảm thời gian cần thiết để sàng lọc.
*Kính hiển vi thẳng đứng chỉ được hỗ trợ bởi Dòng ECLIPSE Ni (trường sáng).
Dạ dày, SMA nhuộm, hình ảnh lát gạch 17×12 (Mục tiêu: CFI Plan Apochromat 40XC)Ảnh do: Nichirei Biosciences Inc. cung cấp
Quan sát độ nét cao
Dễ dàng chụp các chi tiết nhỏ với độ phân giải 6K pixel và chất lượng hình ảnh cao
Có thể chụp ảnh vi mô ở độ phân giải lên tới 6000 x 3984 pixel (23,9 megapixel), lý tưởng để phân tích hình ảnh và quan sát các cấu trúc nhỏ.

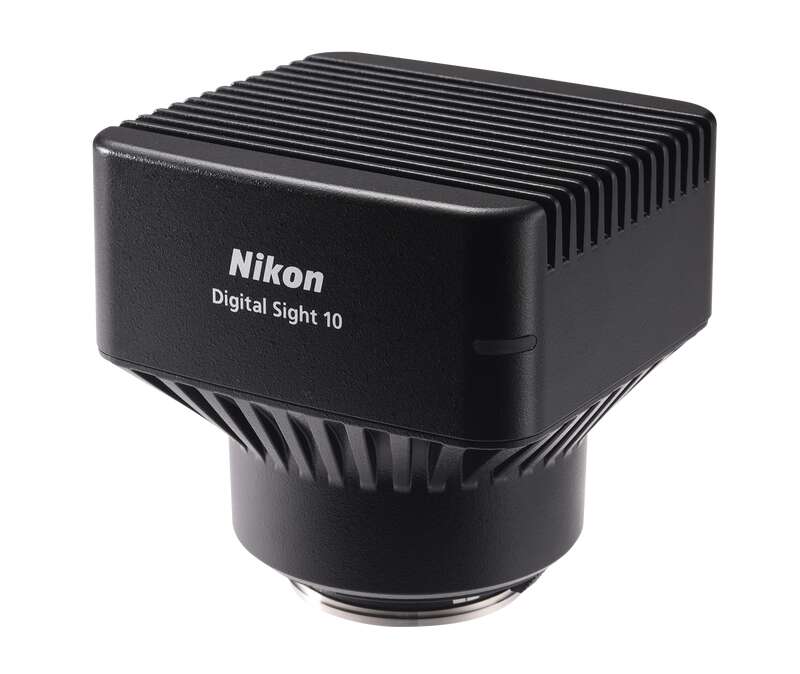

Digital Sight 10
Mô thận (WGA: 488) (Mục tiêu: CFI Plan Apochromat VC 20X）
Hiển thị trực tiếp nhanh
Tốc độ khung hình chụp các mẫu chuyển động tại thời điểm hoàn hảo
Digital Sight 10 có khả năng hiển thị trực tiếp hình ảnh 6000 x 3984 pixel (23,9 megapixel) ở tốc độ 9 khung hình/giây hoặc hình ảnh 1920 x 1080 pixel (2,1 megapixel) ở tốc độ 66 khung hình/giây. Lấy nét chính xác dễ dàng và không căng thẳng. Bằng cách sử dụng chế độ ROI, bạn chỉ có thể chụp bất kỳ địa điểm nào ở tốc độ cao hơn.
Độ nhạy cao và độ nhiễu thấp tiếng ồn
Lý tưởng cho quan sát huỳnh quang đòi hỏi trường nhìn rộng và độ phân giải cao
Digital Sight 10 đạt độ nhạy cao tương đương với ISO 200 ở chế độ màu và ISO 800 ở chế độ đơn sắc. Có thể quan sát huỳnh quang rõ nét với tỷ lệ tín hiệu trên nhiễu cao ở cả chế độ thu ảnh đơn sắc và màu.
Ung thư vú, phương pháp FISH (Mục tiêu: Dầu CFI Plan Apochromat Lambda D 100X)Ảnh do: Bệnh viện Đại học St. Marianna cung cấp
Sẵn sàng sử dụng trong nhiều tình huống quan sát hơn
Có thể chụp ảnh màu và chụp ảnh đơn sắc bằng một thiết bị (Trong quá trình vận hành thủ công)

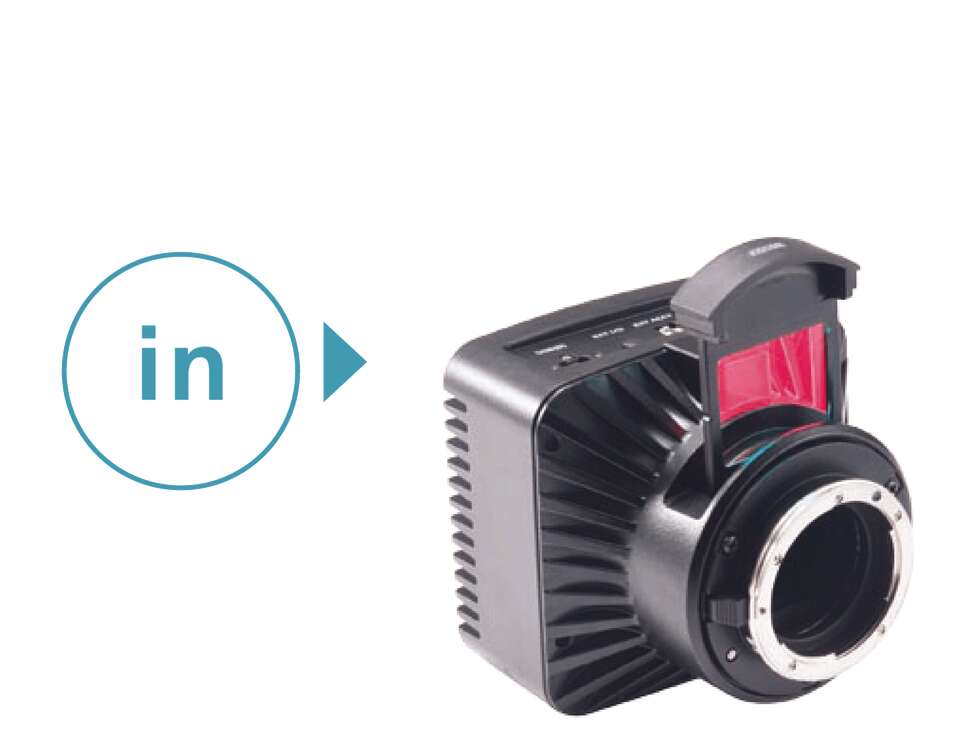

Chế độ màuKhi lắp bộ lọc màu có thể chụp màu từ 400 đến 680 nm

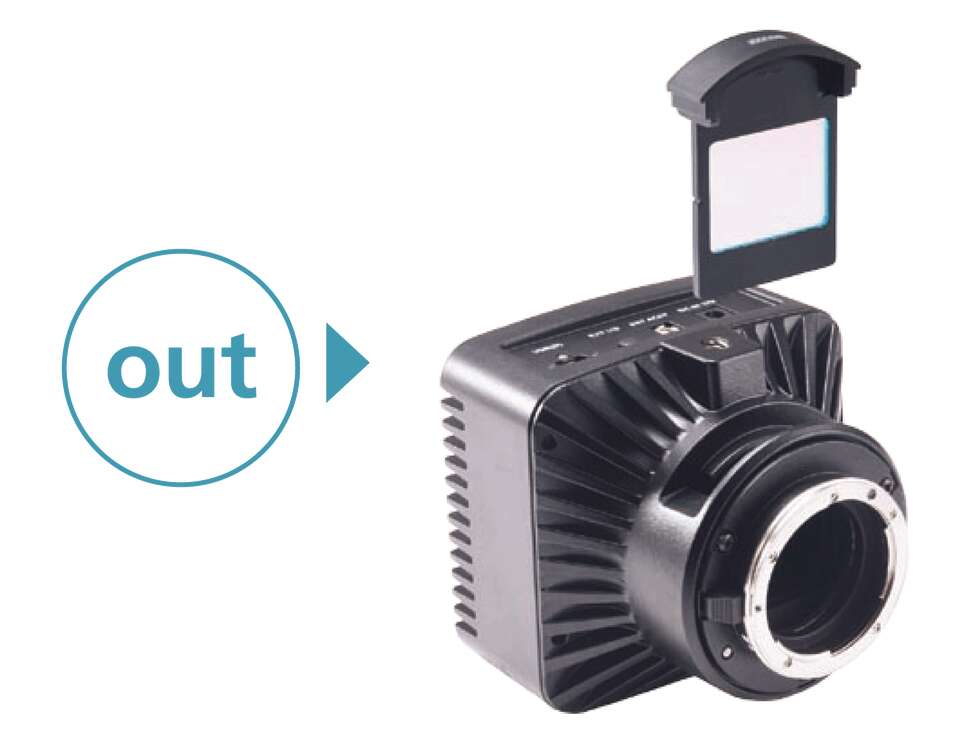

Chế độ đơn sắcKhi tháo bộ lọc màu có khả năng chụp 400 đến 850 nm ở chế độ Đơn sắc*Thay thế bằng bộ lọc IR đơn sắcChức năng chuyển mạch điện (Trong quá trình vận hành điện tử (sử dụng bộ chuyển đổi điện tử 1x))
Chuyển đổi chế độ màu dễ dàng, bằng tay hoặc điện tử
Digital Sight 10 giúp bạn dễ dàng chuyển đổi chế độ màu bằng tay hoặc điện tử bằng cách sử dụng phần mềm hình ảnh chuyên dụng để chuyển mạch điện tử hoặc gắn/tháo bộ lọc vào khe ở dưới cùng của máy ảnh kính hiển vi để chuyển mạch thủ công.

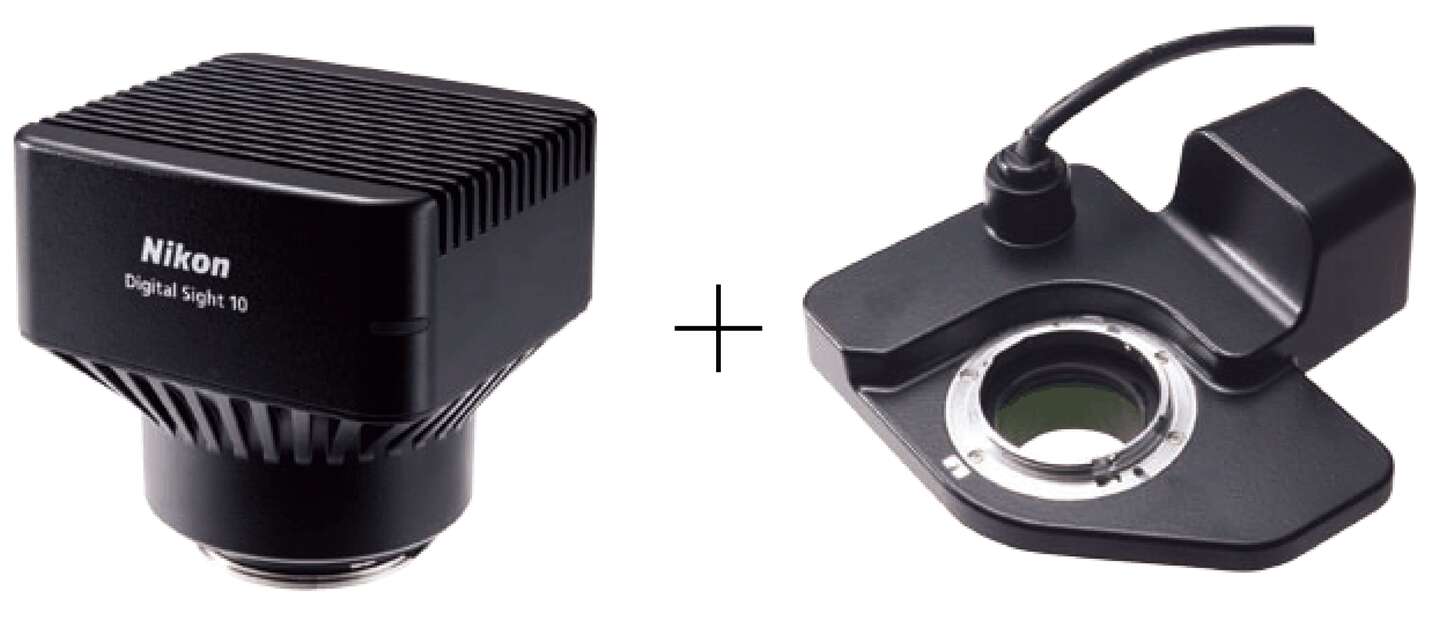

1x bộ chuyển đổi điện tử

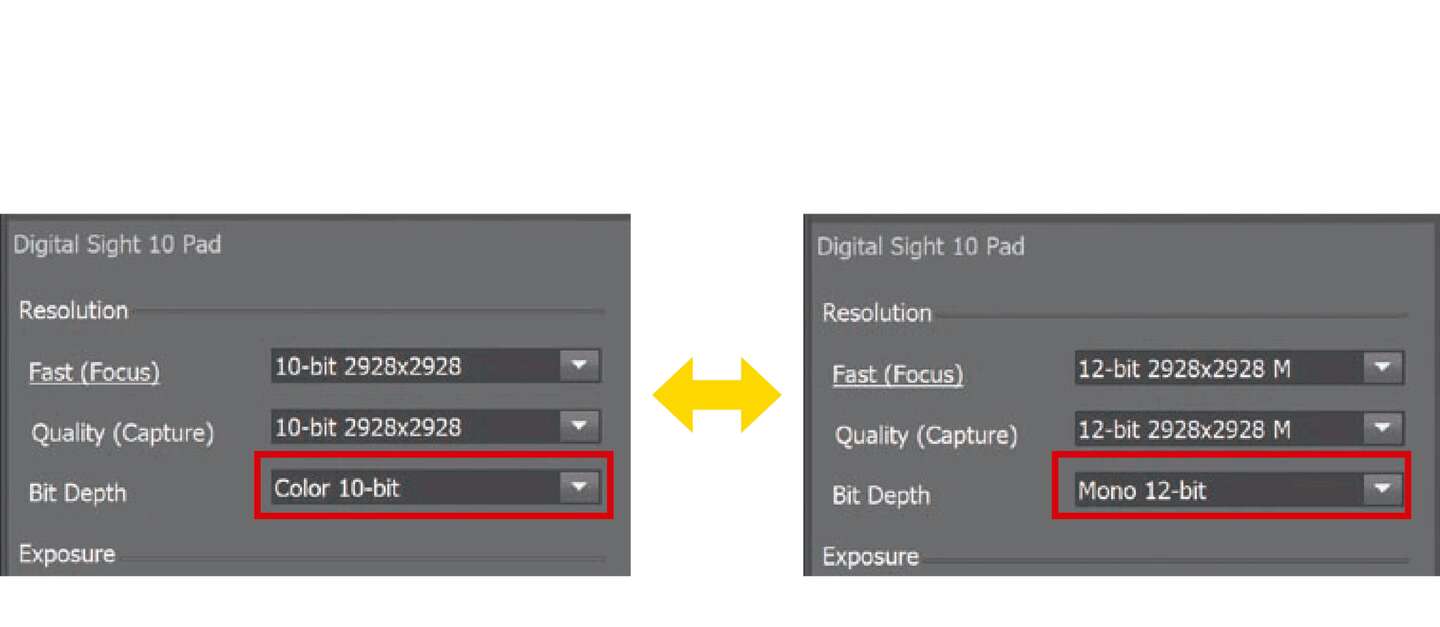

Chuyển đổi bằng một thao tác duy nhất trong phần mềm hình ảnh*Cần có bộ chuyển đổi điện tử 1x và một máy tính riêng được trang bị phần mềm hình ảnh chuyên dụng, NIS-Elements, để vận hành điện tử.
Đạt được khả năng chụp ảnh nhất quán chỉ với một cảm biến: Một máy ảnh tất cả trong một tiện lợi cho nhiều ứng dụng quan sát
Một cảm biến duy nhất chụp cả ảnh màu và ảnh đơn sắc, để có hình ảnh nhất quán ngay cả khi chuyển đổi chế độ màu. Có thể dễ dàng chụp ảnh mà không cần phải sử dụng nhiều máy ảnh khác nhau.
Cá ngựa vằn (Mục tiêu: Kế hoạch SHR Apo 1X)
Chế độ đơn sắc có thể chụp được cả hình ảnh gần hồng ngoại: Quan sát huỳnh quang với ít thiệt hại cho các mẫu sinh học
Chế độ đơn sắc của Digital Sight 10 hỗ trợ chụp ảnh huỳnh quang gần hồng ngoại (700 nm), thường khó đạt được bằng máy ảnh màu thông thường. Vì độ nhạy huỳnh quang mở rộng đến vùng NIR, máy ảnh này phù hợp để chụp ảnh huỳnh quang của các mẫu dày và các mẫu có độc tính ánh sáng yếu.

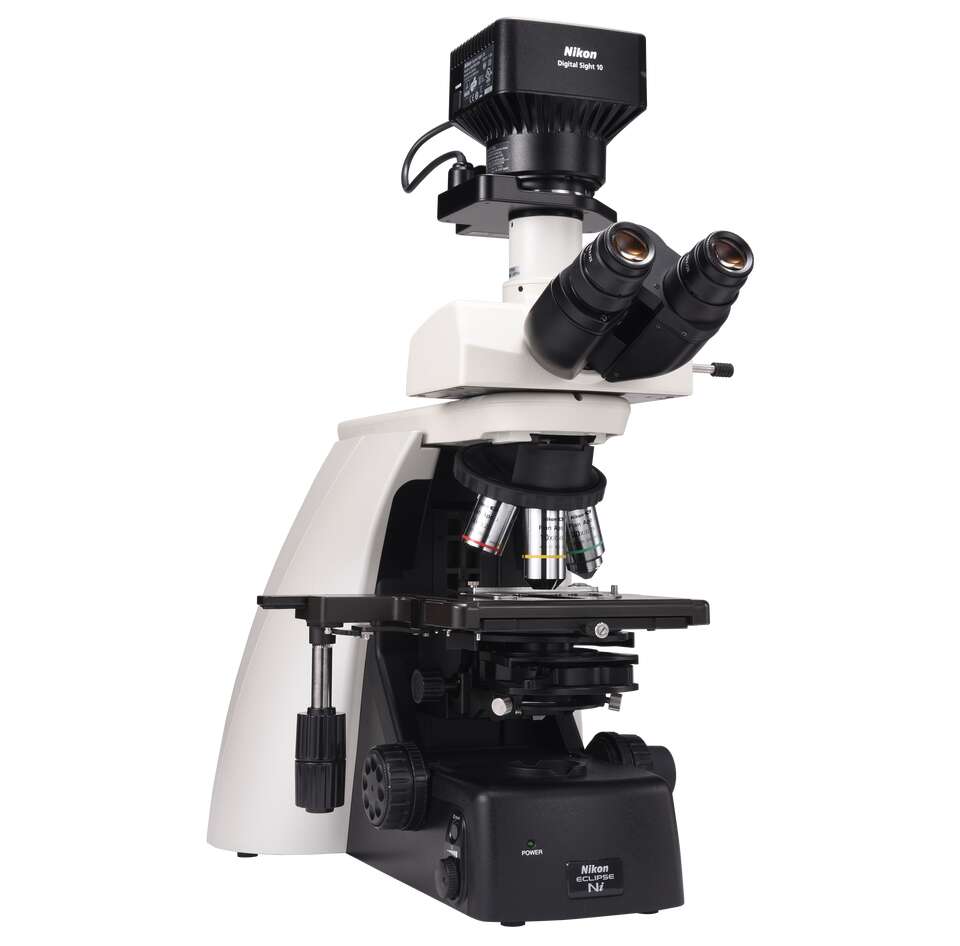

Hệ thống kính hiển vi thẳng đứng ECLIPSE NiThấu kính vật kính cho kính hiển vi sinh học Lambda D
Ung thư thận, nhuộm Vimentin (Mục tiêu: CFI Plan Apochromat Lambda D 20X)Ảnh do: Nichirei Biosciences Inc. cung cấp
Để phân biệt các cấu trúc tinh tế
Độ mờ và màu sắc chảy thấp ngay cả ở vùng ngoại vi, đối với hình ảnh rõ nét ngay cả khi phóng to. ECLIPSE Ni hỗ trợ quan sát và kiểm tra mẫu hàng ngày với độ phân giải cao và độ trung thực màu cao.
Thấu kính vật kính cho kính hiển vi sinh học Lambda D
Dành cho hình ảnh 3D

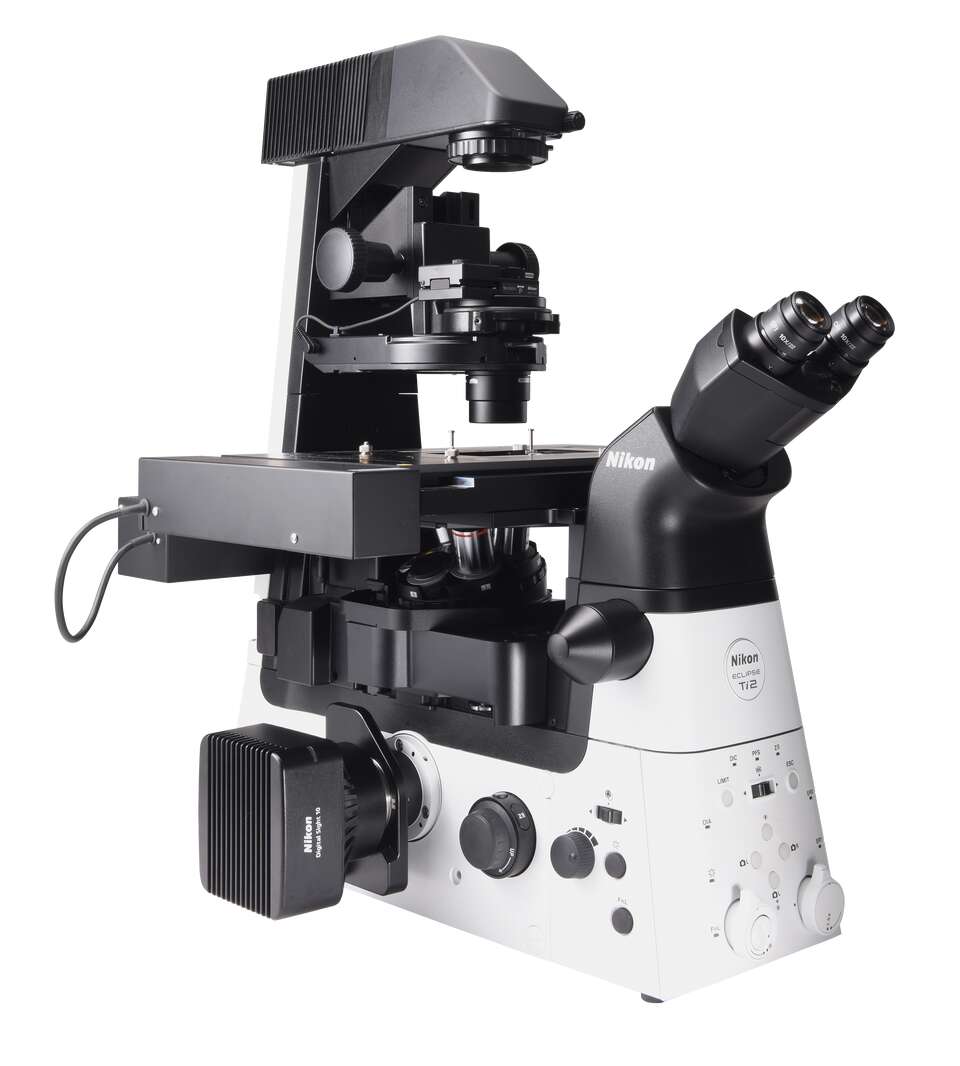

ECLIPSE Ti2 tận dụng trường nhìn rộng (trường số 25) để đạt được thông lượng cao ngay cả khi chụp dữ liệu 3D hoặc dữ liệu có kích thước lớn khác. Kết hợp với xử lý hình ảnh, nó cho phép chụp hình ảnh rõ nét với tỷ lệ tín hiệu trên nhiễu cao hơn, ngay cả khi đi sâu vào đối tượng.

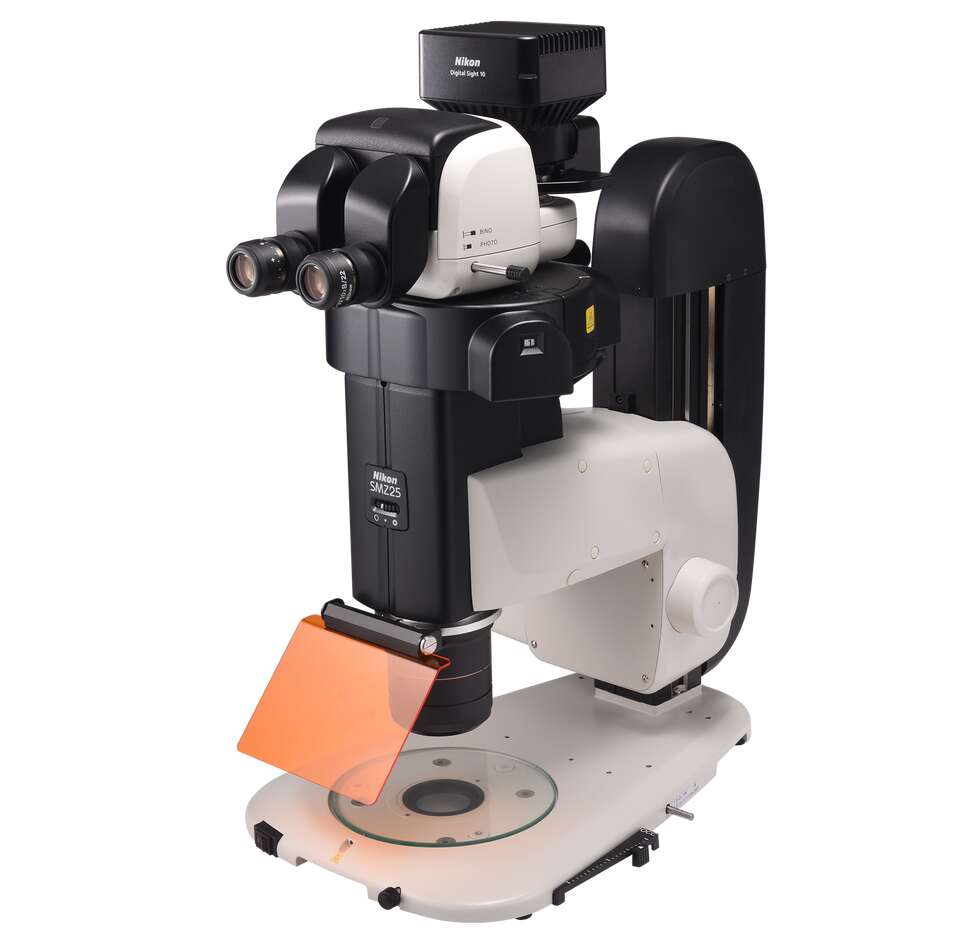

Hệ thống kính hiển vi lập thể SMZ25/18
Ấu trùng cá ngựa vằn (trường sáng/cơ tim GFP) (Mục tiêu: Kế hoạch SHR Apo 2X）Ảnh do: Tiến sĩ Hiroyuki Nakajima, Trung tâm Tim mạch và Não quốc gia cung cấpDành cho sinh vật mô hình
SMZ25/18 cung cấp độ nét cao ở tốc độ khung hình cao. Chụp ảnh hoàn hảo, sáng mà không bỏ lỡ các phản ứng sinh học tốc độ cao. Độ nhiễu thấp giúp hệ thống này lý tưởng để chụp ảnh tua nhanh thời gian.
Tích hợp với loạt phần mềm hình ảnh toàn diện
Nikon sử dụng loạt NIS-Elements làm phần mềm điều khiển. NIS-Elements cho phép thực hiện các chức năng từ hình ảnh cơ bản đến điều khiển kính hiển vi và các thiết bị ngoại vi, cũng như đo lường, phân tích và quản lý hình ảnh thu được. Có bốn gói cơ bản và nhiều mô-đun tùy chọn phù hợp với mọi ứng dụng và mục tiêu.
Gói miễn phí
Gói miễn phí đi kèm cung cấp các chức năng hiển thị tỷ lệ trên hình ảnh trực tiếp, hiển thị toàn màn hình và nhiều chức năng khác. Màn hình thao tác đơn giản giúp việc chụp ảnh trở nên dễ dàng.
Gói tài liệu
Gói tài liệu được trang bị các chức năng đo lường và tạo báo cáo. Nó cho phép thu thập hình ảnh vi mô nói chung trong các lĩnh vực từ y sinh đến công nghiệp và có thể mở rộng thông qua các tính năng bổ sung tùy chọn như EDF và cơ sở dữ liệu.
Gói nghiên cứu
Gói nghiên cứu cho phép xây dựng các hệ thống thu thập hình ảnh tiên tiến, bao gồm hình ảnh đa chiều (tối đa 4 chiều cho Br, 6 chiều cho Ar), thông qua tích hợp với kính hiển vi hệ thống. Các bộ được trang bị nhiều chức năng xử lý và phân tích hình ảnh có sẵn cho mọi ứng dụng.
Hệ điều hành tương thích: Windows® 10 và 11 64-bit Professional
* Để biết thông tin về máy tính để bàn tương thích, hãy liên hệ với Nikon.
Thông số kỹ thuật
| Digital Sight 10 | |
|---|---|
| Cảm biến hình ảnh | Cảm biến hình ảnh CMOS màu định dạng FX của Nikon Kích thước: 35,8 × 23,8 mm |
| Điểm ảnh có thể ghi | 6000 x 3984 điểm ảnh |
| Ngàm ống kính | Ngàm F |
| Độ nhạy ISO | Tương đương với ISO 200 (chế độ màu) Tương đương với ISO 800 (chế độ đơn sắc) (Có thể chọn từ ISO 125 đến 8000: màu / ISO 500 đến 32000 ở chế độ đơn sắc) |
| Chế độ hiển thị trực tiếp* | Tất cả các điểm ảnh (6000 x 3984): 9 fps Điểm ảnh FullHD 3×3 trung bình (1920×1080): 66 fps |
| Thời gian phơi sáng | 100 μsec ~ 120 giây |
| Chế độ quang trắc | Quang trắc trung bình: Cường độ trung bình trong vùng quang trắc Quang trắc đỉnh: Cường độ tối đa trong vùng quang trắc |
| Kiểm soát phơi sáng | Phơi sáng tự động một lần: Thời gian phơi sáng được điều chỉnh tự động một lần trong phạm vi tối ưu cho máy ảnh Phơi sáng tự động liên tục: Điều chỉnh phơi sáng tự động được thực hiện liên tục để giữ phơi sáng trong máy ảnh Phơi sáng thủ công: Thời gian phơi sáng và cài đặt tăng sáng được thực hiện thủ công |
| Hiệu chỉnh phơi sáng | Đo sáng trung bình: ±1EV Bước: 1/6EV (một số hạn chế theo tông màu) Đo sáng giữ đỉnh: -1 EV ~ ±0 EV |
| Giao diện | USB3.2GEN1,2 (kết nối với PC) × 1, Bộ kích hoạt bên ngoài × 1 |
| Nguồn điện | AC100~240V 50Hz/60Hz |
| Công suất tiêu thụ | 18W |
| Kích thước | 113(W) x 108(D) x 110(H) mm |
| Trọng lượng | 1.100g (xấp xỉ) |
| Môi trường hoạt động | 0-40°C, 60% RH tối đa. (không ngưng tụ) |
*Tốc độ khung hình tối đa phụ thuộc vào thời gian phơi sáng.
