Tổng quan & Tính năng

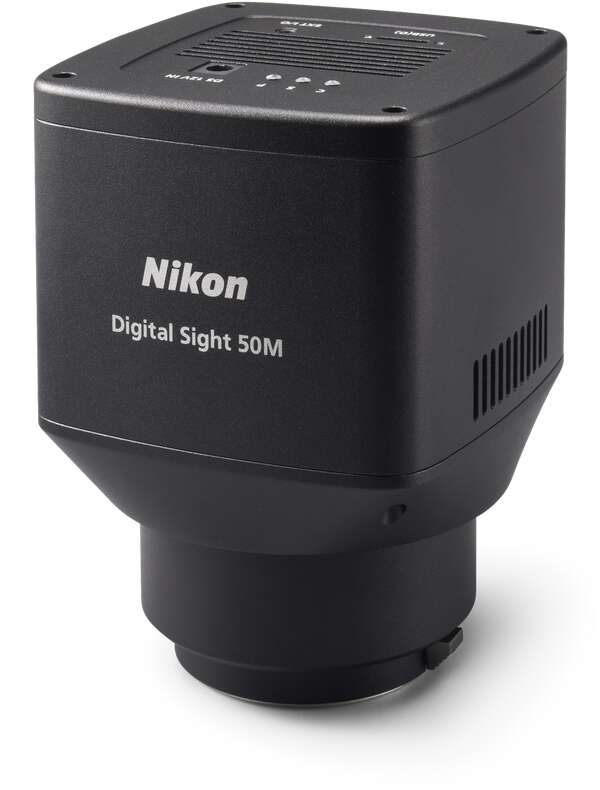

Máy ảnh kỹ thuật số đơn sắc Digital Sight 50M dành cho kính hiển vi được tối ưu hóa để tăng hiệu quả quy trình làm việc. Ngoài số lượng pixel lớn, trường nhìn rộng và tốc độ, máy còn đi kèm phần mềm chuyên dụng giúp sàng lọc hiệu quả khối lượng mẫu lớn. Máy hoàn hảo không chỉ cho nghiên cứu học thuật mà còn cho việc khám phá thuốc.
Các đặc tính
Máy ảnh kỹ thuật số đơn sắc Digital Sight 50M dành cho kính hiển vi được tối ưu hóa để tăng hiệu quả quy trình làm việc. Ngoài số lượng pixel lớn, trường nhìn rộng và tốc độ, máy còn đi kèm phần mềm chuyên dụng giúp máy có hiệu quả trong việc sàng lọc khối lượng mẫu lớn. Máy hoàn hảo không chỉ cho nghiên cứu học thuật mà còn cho việc khám phá thuốc.

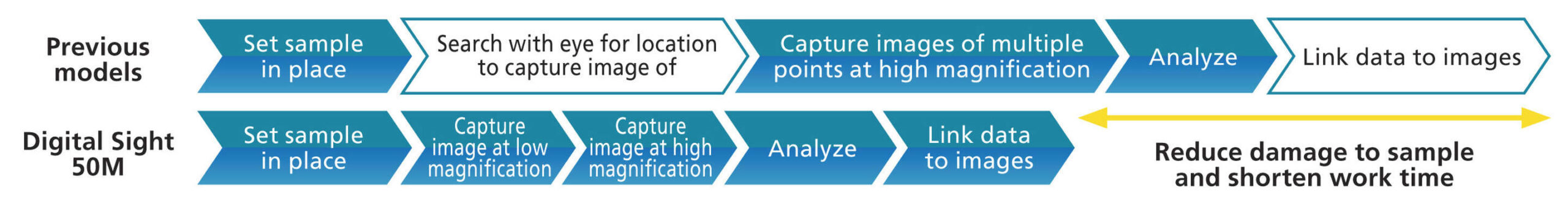

Cải thiện đáng kể quy trình làm việc để chụp ảnh và phân tích khối lượng lớn mẫu

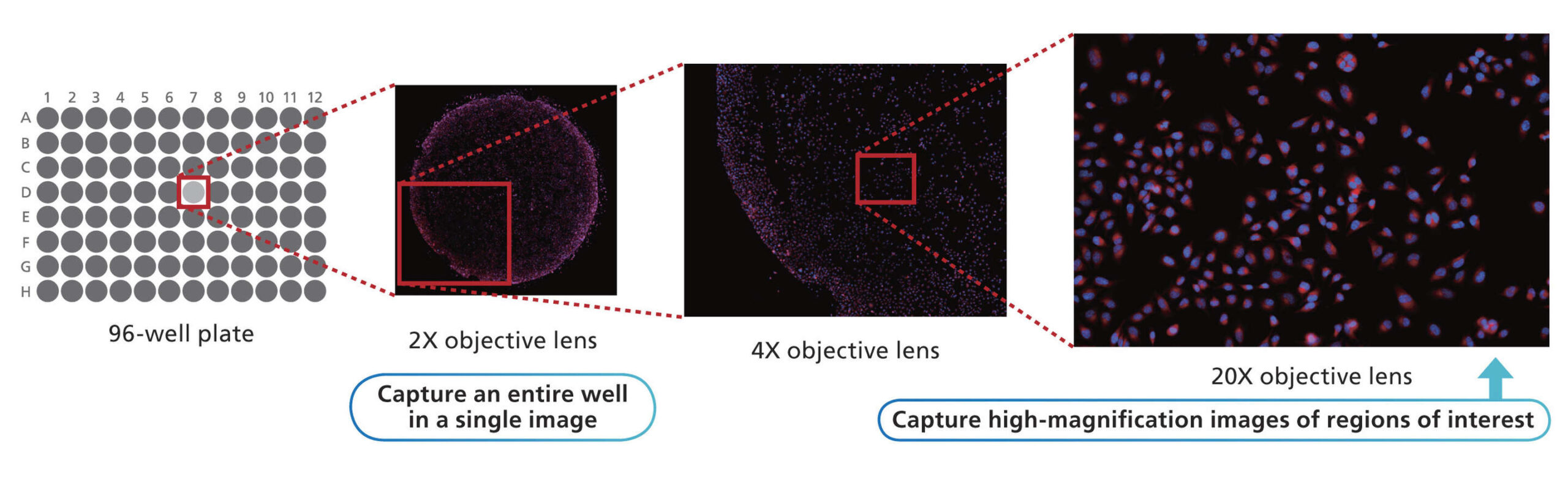

Trường nhìn rộng và độ phân giải cao cho hình ảnh chụp một lần của từng giếng riêng lẻ
Với trường nhìn thực tế là 7 mm khi sử dụng ống kính vật kính 2X, có thể chụp ảnh chụp một lần của các khu vực rộng. Bạn cũng có thể nhanh chóng kiểm tra cả hình ảnh tổng thể của khối lượng lớn mẫu, chẳng hạn như trong các tấm giếng và các vùng quan tâm của mẫu, giúp tăng khả năng tái tạo các thí nghiệm.

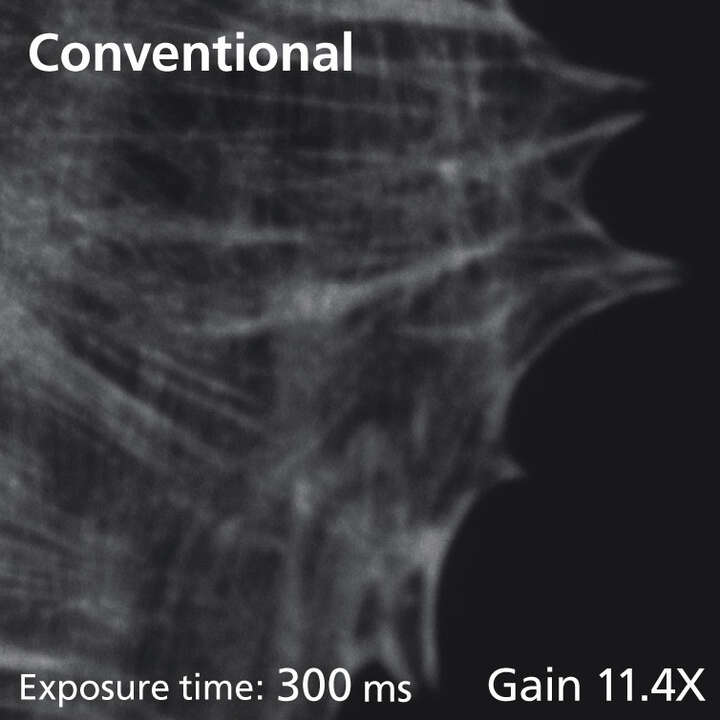

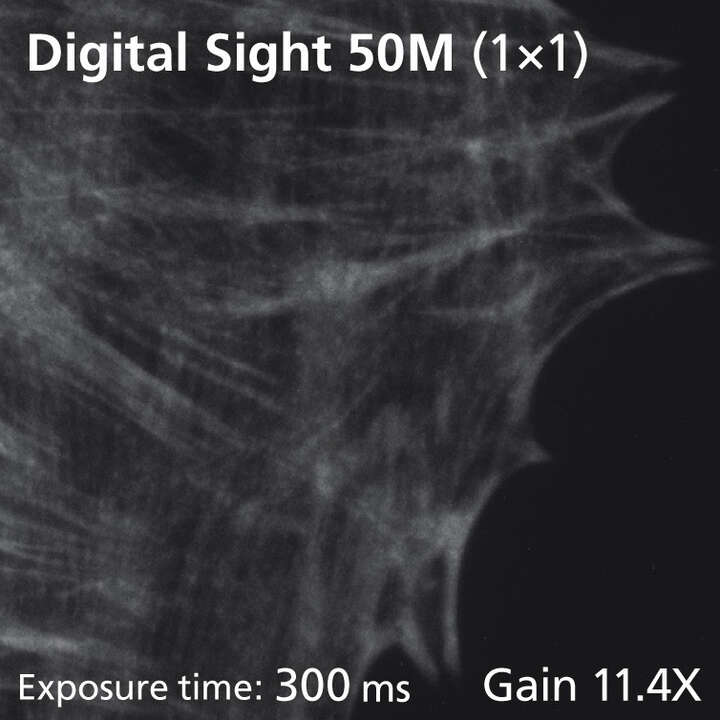

Độ phân giải 9K cực cao làm tăng độ tin cậy của phân tích định lượng
Digital Sight 50M cải tiến tự hào có số lượng pixel gấp 3,8 lần và độ phân giải gấp 2,5 lần so với các mẫu trước đó. Ngay cả khi sử dụng ống kính vật kính có độ phóng đại thấp, NA cao, nó vẫn thể hiện đầy đủ khả năng quang học. Nó cũng có thể thu được dữ liệu có độ tin cậy cao của các vùng nhỏ khi phân tích hình ảnh.
Digital Sight 50M
Thông thường
Bao gồm phần mềm phù hợp với sàng lọc khối lượng lớn

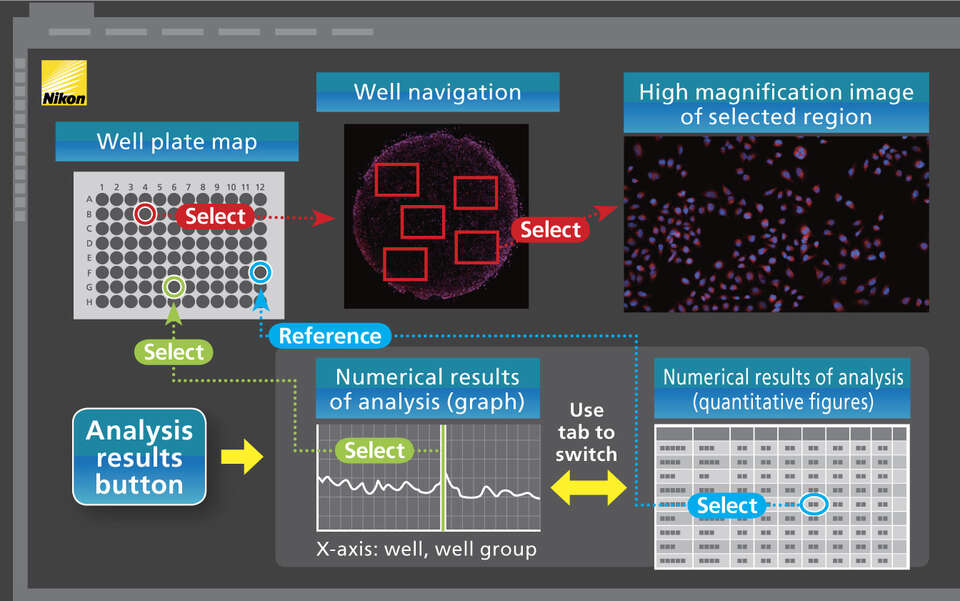

Digital Sight 50M có thể được tích hợp với phần mềm NIS-Elements HC để hỗ trợ phân tích trước và sau khi chụp. Có thể thiết lập luồng từ lựa chọn giếng, tự động phát hiện ROI hình ảnh và hiển thị kết quả phân tích.
- Xem dạng tấm
- Bản đồ nhiệt
- Nhãn mẫu

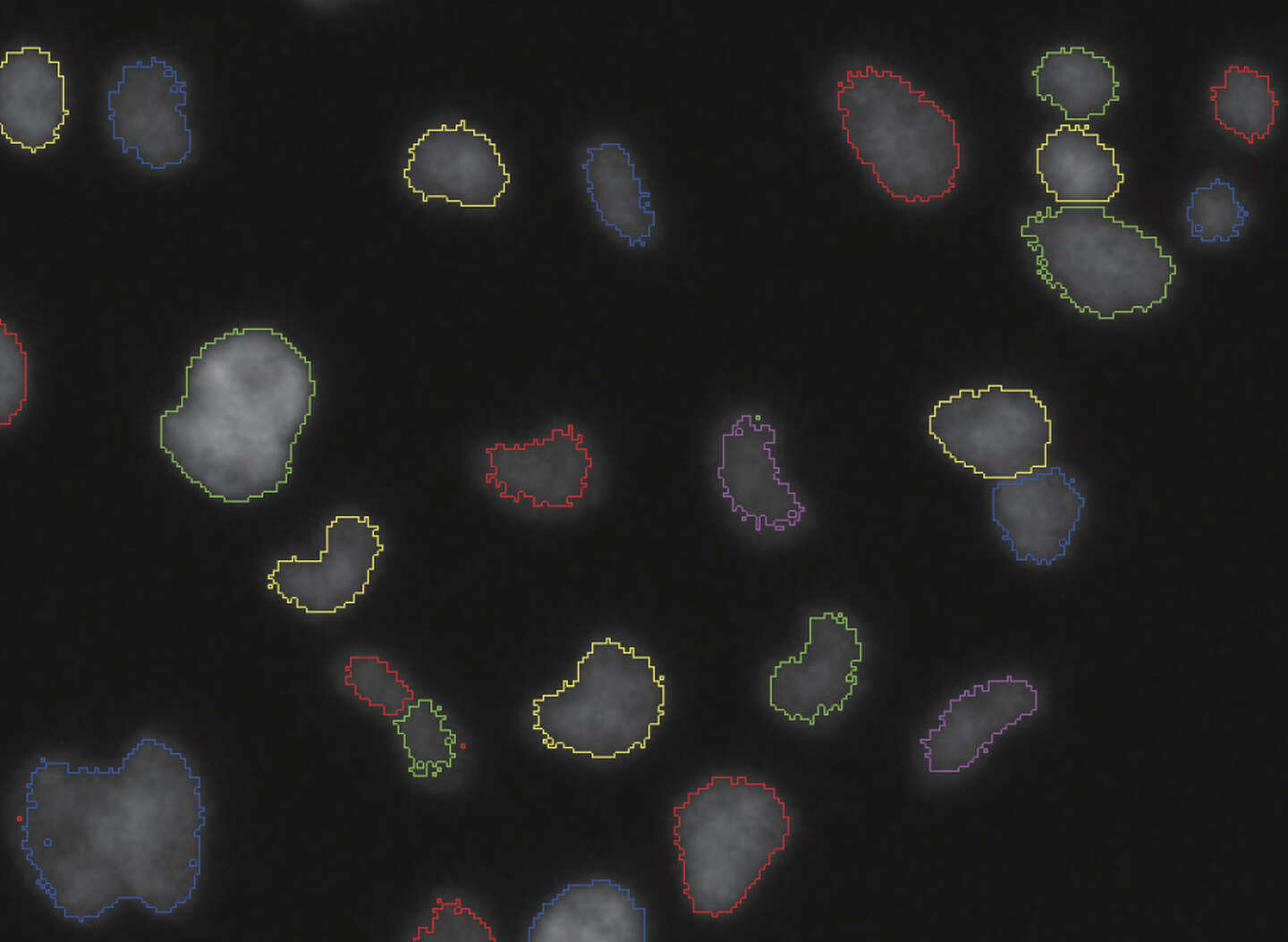

- Ảnh nhị phân
- Đồ thị (biểu đồ histogram, biểu đồ phân tán, biểu đồ thanh, v.v.)

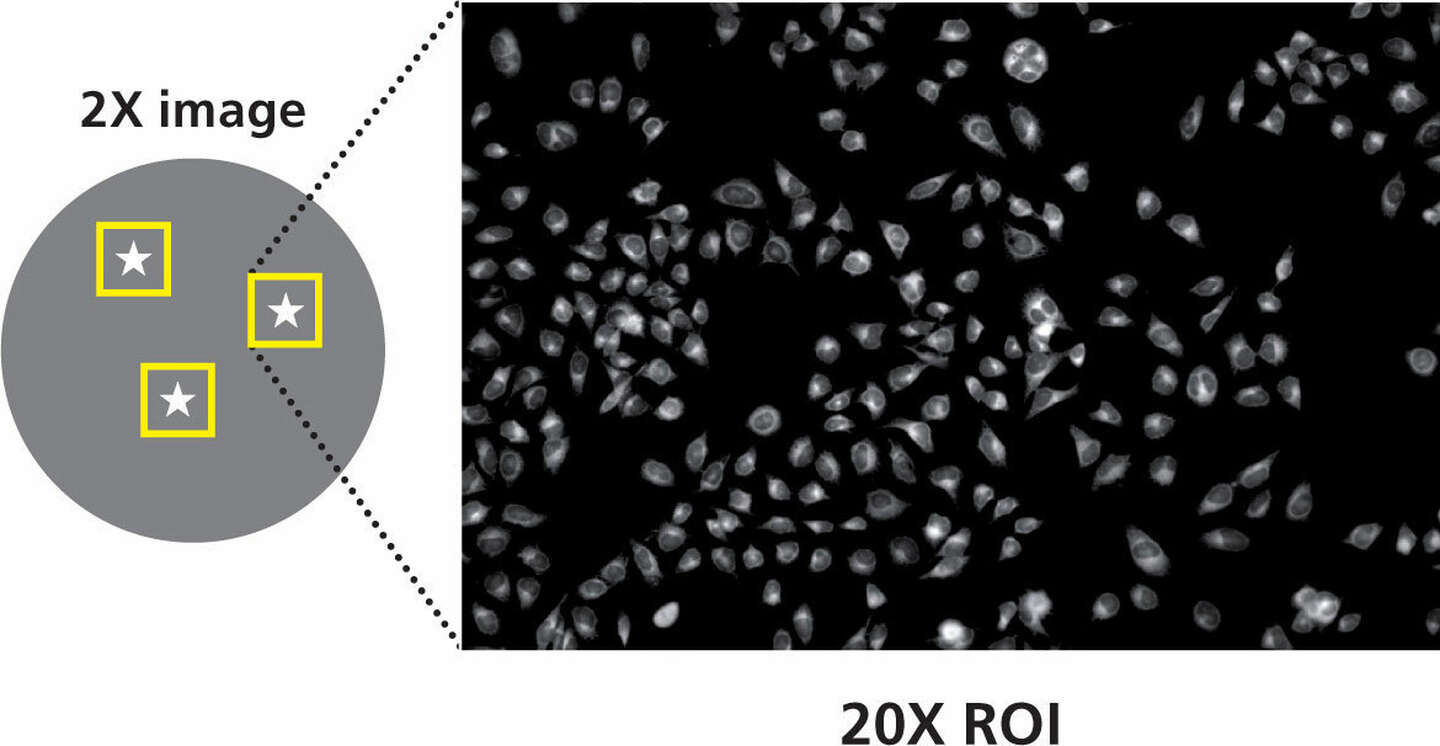

Ví dụ, tự động phát hiện các vùng có mật độ tế bào hoặc phân bố đồng đều, sau đó chụp ảnh ở độ phóng đại cao
Độ nhạy cao
Phát hiện ngay cả huỳnh quang mờ tín hiệu

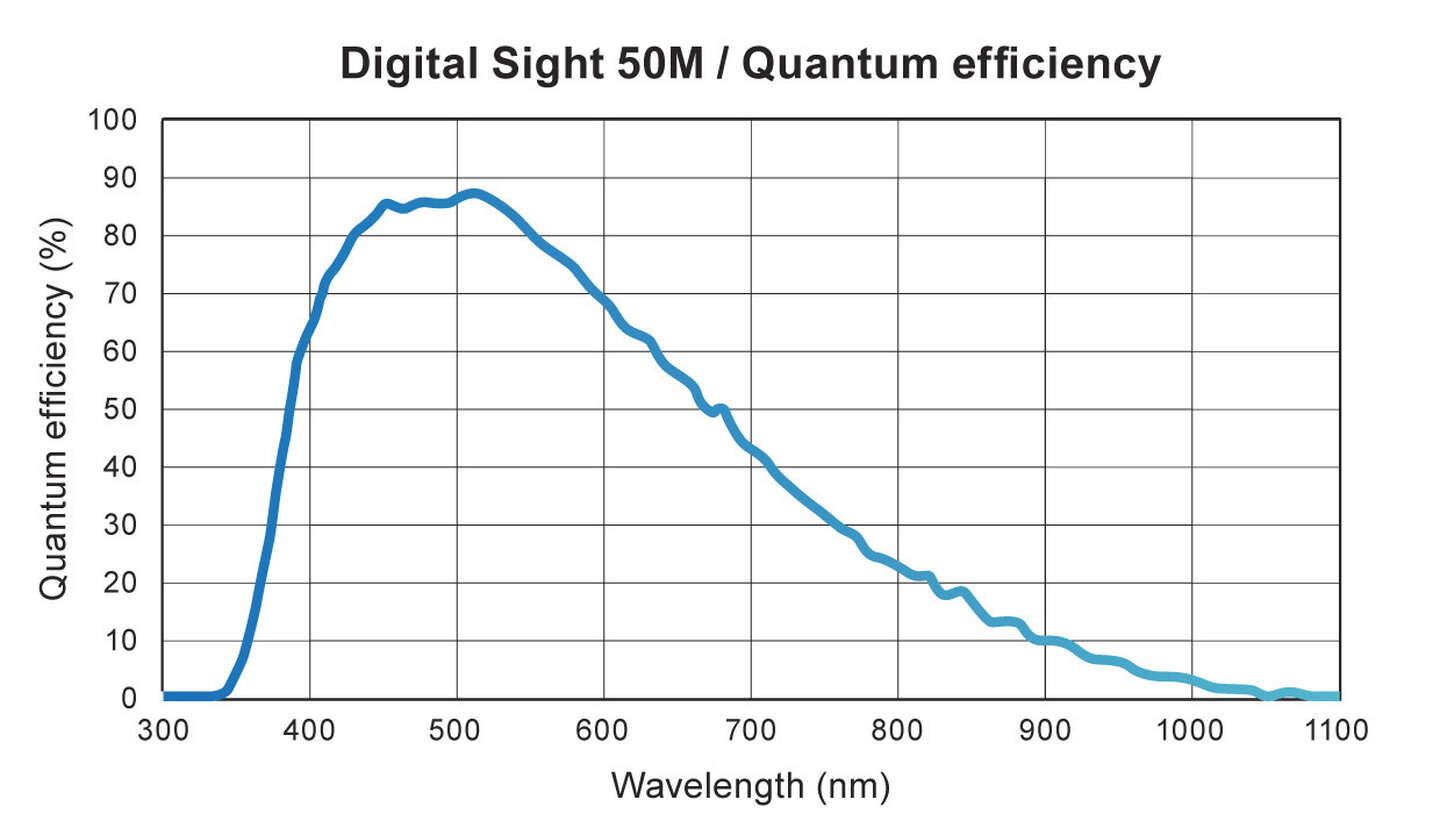

Digital Sight 50M kết hợp độ phân giải không gian cao với kích thước điểm ảnh 3,76 μm và đạt hiệu suất lượng tử cao, đạt đỉnh ở mức 85%, cho phép phát hiện ngay cả các mẫu mờ.
Độ nhiễu thấp
Thu tín hiệu huỳnh quang mờ với độ nhiễu cực thấp
Cả độ nhiễu 6e-read kết hợp với dung lượng giếng đầy lớn và dòng điện tối 1,0e-/p/s cho phép thu hình ảnh huỳnh quang 14 bit với độ nhiễu rất thấp.

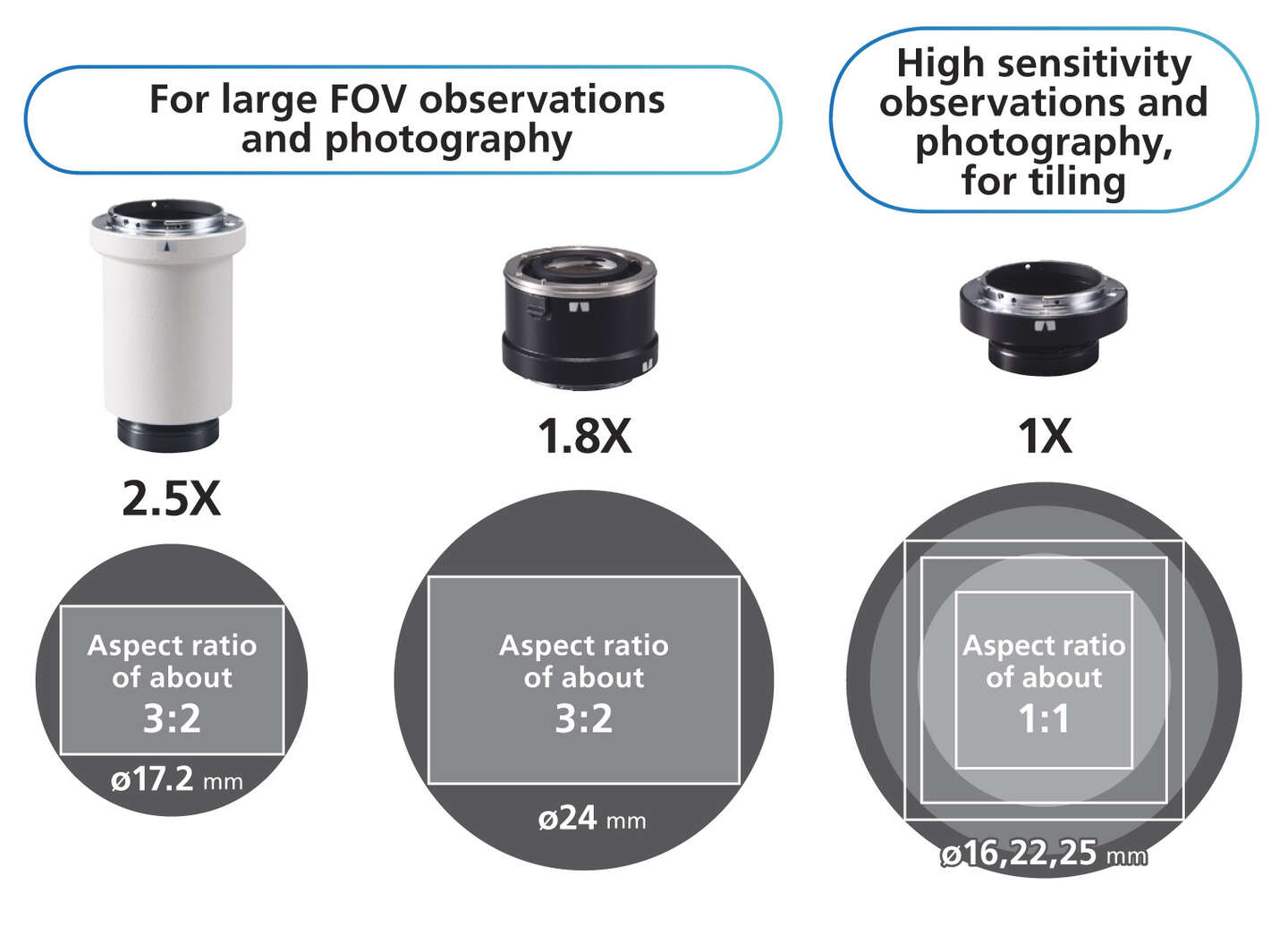

3 loại bộ chuyển đổi máy ảnh
Có sẵn các bộ chuyển đổi 2,5X, 1,8X và 1X cho các sử dụng
Digital Sight 50M cung cấp CIS lớn (định dạng Nikon FX) giúp có thể quan sát trường nhìn rộng (FOV25). Có ba bộ điều hợp cho các mục đích sử dụng khác nhau: bộ điều hợp 2,5X và 1,8X cho các bức ảnh đơn có độ phân giải cao 60 megapixel; và bộ điều hợp 1X cho các mẫu yêu cầu độ nhạy cao và độ nhiễu thấp, chẳng hạn như ghép ảnh.
Chụp ảnh tua nhanh thời gian
Hình ảnh tua nhanh thời gian huỳnh quang thông qua tích hợp với phần mềm NIS-Elements
Trường nhìn rộng, mật độ điểm ảnh cao và độ nhiễu thấp khiến Digital Sight 50M trở nên lý tưởng cho các ứng dụng hình ảnh phân giải theo thời gian.

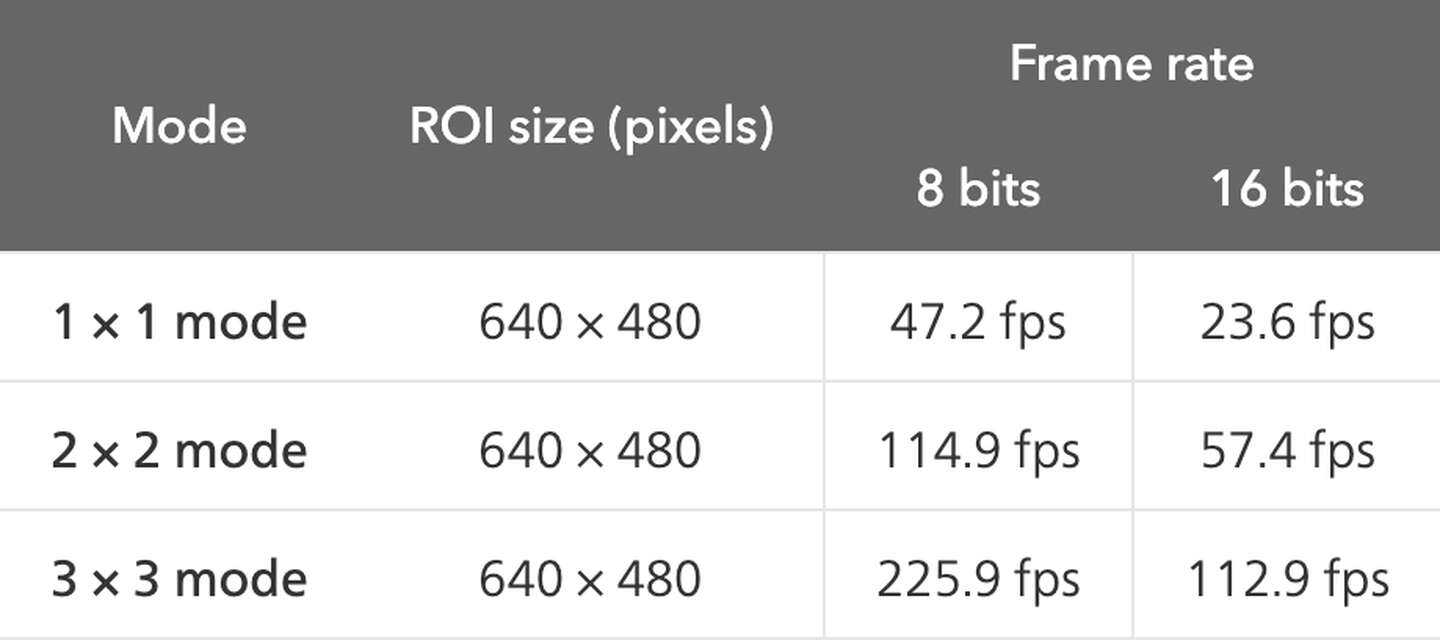

Nhiều chế độ thu hình ảnh
Cân bằng linh hoạt giữa chất lượng và tốc độ
Có ba chế độ hoạt động phân loại, giúp bạn có thể chọn tốc độ và chất lượng hình ảnh cần thiết. Tốc độ khung hình tối đa là 225,9 fps để chụp ảnh tốc độ cao.
Hiển thị trực tiếp nhanh
Lấy nét nhanh, ngay cả với hình ảnh huỳnh quang
Cảm biến CMOS độ nhạy cao và truyền dữ liệu tốc độ cao bằng USB 3.2 Gen 1 được kết hợp để đạt 6 khung hình/giây ở số lượng pixel tối đa (60 megapixel) hoặc tốc độ tối đa là 27 khung hình/giây (6,7 megapixel). Điều này giúp có thể lấy nét nhanh vào các mẫu.
Chế độ ROI
Chụp các vùng quan tâm với độ phân giải cao hơn nhiều tốc độ thu thập
Chỉ định một vùng quan tâm trong trường nhìn của máy ảnh và sau đó chụp ảnh vùng mong muốn đó ở tốc độ cao.
Tích hợp với loạt phần mềm hình ảnh toàn diện
Nikon sử dụng Dòng NIS-Elements là phần mềm điều khiển. NIS-Elements cho phép thực hiện các chức năng từ chụp ảnh cơ bản đến điều khiển kính hiển vi và các thiết bị ngoại vi, cũng như đo lường, phân tích và quản lý hình ảnh thu được. Có bốn gói cơ bản và nhiều mô-đun tùy chọn để phù hợp với mọi ứng dụng và mục tiêu.
Gói tài liệu
Gói tài liệu được trang bị các chức năng đo lường và tạo báo cáo. Nó cho phép thu thập hình ảnh vi mô nói chung trong các lĩnh vực từ y sinh và lâm sàng đến công nghiệp và có thể mở rộng thông qua các tùy chọn bổ sung các tính năng như EDF và chức năng cơ sở dữ liệu
Các gói nghiên cứu
Các gói nghiên cứu cơ bản và nâng cao cho phép xây dựng các quy trình thu thập hình ảnh nâng cao, bao gồm hình ảnh đa chiều (tối đa 4 chiều cho Br, 6 chiều cho Ar), thông qua tích hợp với phần cứng kính hiển vi cơ giới. Một loạt đầy đủ các chức năng xử lý và phân tích hình ảnh có sẵn cho mọi ứng dụng.
Gói HC
Gói HC có giải pháp thu thập-phân tích toàn diện cho các ứng dụng hình ảnh có nội dung cao và quy trình làm việc liền mạch từ kính hiển vi và điều khiển thiết bị ngoại vi đến phân tích và quản lý dữ liệu. Gói này hỗ trợ hợp lý hóa việc thu thập, xem xét dữ liệu, phân tích và quản lý nhiều thí nghiệm trên tấm giếng tự động, tốc độ cao.
Hệ điều hành tương thích: Windows® 10 và 11 64-bit Professional
* Để biết thông tin về máy tính để bàn tương thích, hãy liên hệ với Nikon.
Thông số kỹ thuật
| Digital Sight 50M | |
|---|---|
| Cảm biến hình ảnh | Cảm biến hình ảnh CMOS đơn sắc Nikon FX-Format
Kích thước: 35,8 × 23,8 mm |
| Kích thước điểm ảnh | 3,76 µm |
| Kích thước khung hình đầy đủ | 9552 × 6336 |
| Ngàm ống kính | Ngàm F-mount |
| Phương pháp làm mát | Làm mát điện tử |
| Độ nhạy ISO (chỉ số phơi sáng được khuyến nghị) |
Tương đương với ISO 200 |
| Hiệu suất lượng tử | 85% ở 500 nm |
| Công suất giếng đầy đủ | 45000e- (điển hình） |
| Độ nhiễu đọc | 6e– |
| Dòng điện tối | 1.0e-/p/s (Ta=25°C)(điển hình) |
| Chế độ hiển thị trực tiếp* (fps tối đa) |
Full Frame: 6 fps Lên đến 225,9 fps** |
| Thời gian phơi sáng | 150 μsec–120 giây |
| Chế độ đo sáng | Đo sáng trung bình: Cường độ trung bình trong vùng đo sáng Đo sáng đỉnh: Cường độ tối đa trong vùng đo sáng |
| Kiểm soát phơi sáng | Phơi sáng tự động một lần: Thời gian phơi sáng được điều chỉnh tự động một lần trong phạm vi tối ưu cho máy ảnh Phơi sáng tự động liên tục: Điều chỉnh phơi sáng tự động được thực hiện liên tục để giữ phơi sáng trong máy ảnh Phơi sáng thủ công: Cài đặt thời gian phơi sáng và độ khuếch đại được thực hiện thủ công |
| Phơi sáng hiệu chỉnh | Đo trung bình: -1 EV ~ +1/2 EV Đo giữ đỉnh: -1 EV ~ ±0 EV |
| Giao diện | USB 3.2GEN1 (kết nối với PC) × 1, Bộ kích hoạt bên ngoài × 1 |
| Nguồn điện | AC100-240V 50Hz/60Hz |
| Tiêu thụ điện năng | 27 W |
| Môi trường hoạt động | 0-40°C, 60% RH tối đa. (không ngưng tụ) |
* Khung hình tối đa tỷ lệ phụ thuộc vào thời gian phơi sáng.
** Với ROI 640 × 480, Binning 3×3, Chế độ 8 Bit
