Tổng quan & Tính năng
Dòng sản phẩm CrestOptics X-Light confocal, tích hợp hoàn toàn với nền tảng kính hiển vi và quang học tuyệt vời của Nikon, được thiết kế để đáp ứng mọi nhu cầu chụp ảnh: từ việc nâng cấp kính hiển vi trường rộng giá rẻ đến hệ thống confocal tiên tiến và hiện được tích hợp thêm khả năng siêu phân giải cho những ứng dụng đầy thách thức nhất.
Điểm mạnh của các giải pháp CrestOptics nằm ở chất lượng cao của thiết kế quang học và tính linh hoạt của từng thành phần, cho phép tạo ra các giải pháp phù hợp với nhu cầu chụp ảnh ngay cả những thách thức khó khăn nhất.
Dòng sản phẩm X-Light confocal: Nhìn sáng hơn, Nhìn nhanh hơn, Nhìn nhiều hơn
Các đặc tính

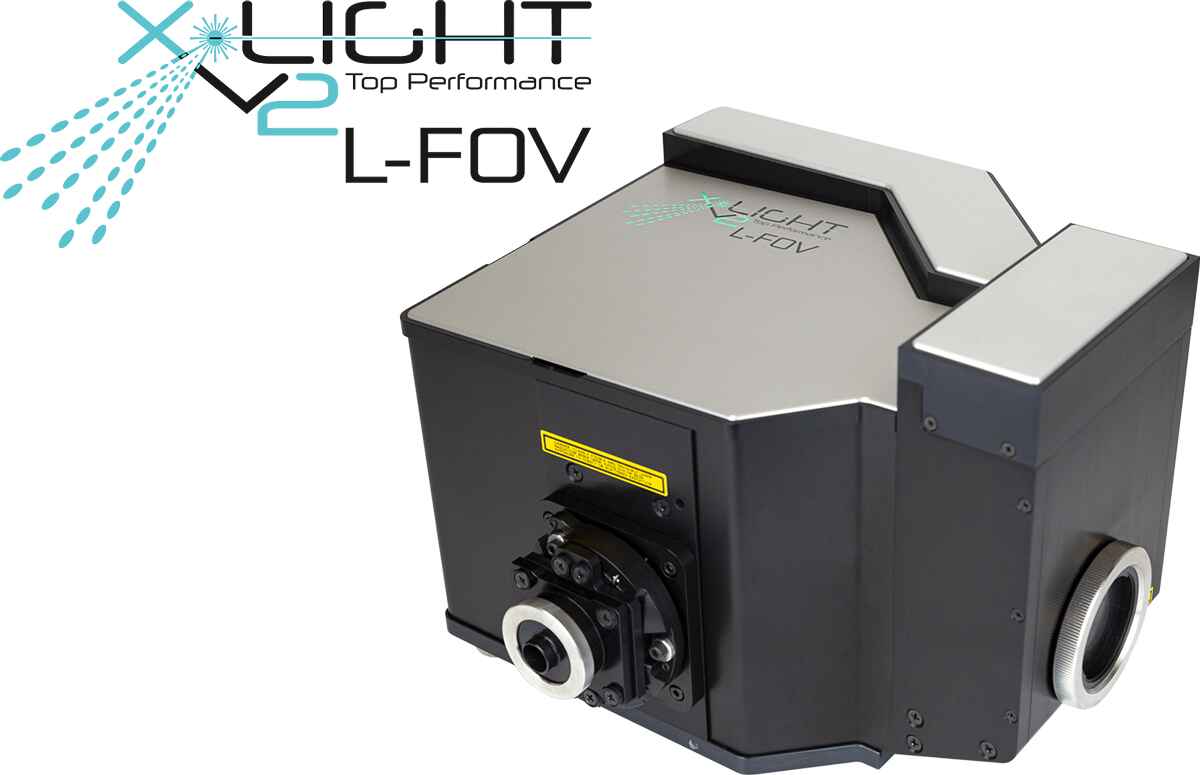

X-Light V2
Hình ảnh cộng hưởng đĩa quay tốc độ cao, trường nhìn rộng
Ngoài khả năng thu thập hình ảnh 3D của tế bào và mô, tốc độ chụp ảnh nhanh còn cho phép ghi lại các sự kiện động như chuyển động, tín hiệu và vận chuyển tế bào. Các nguồn sáng linh hoạt (laser hoặc LED) giúp X-Light V2 trở thành một giải pháp linh hoạt và tiết kiệm chi phí cho cả các ứng dụng hình ảnh thông thường và đòi hỏi khắt khe. Trường nhìn L-FOV 25 mm độc quyền của X-Light V2 cho phép chụp các mẫu lớn với thao tác quét và ghép ảnh tối thiểu, và thường chỉ trong một ảnh.
Chất lượng hình ảnh và độ phân giải được cải thiện
Trên cả đường phát xạ và truyền dẫn, dòng X-Light V2 đều được trang bị màng chắn khẩu độ để giảm nhiễu nền 3-4 lần mà vẫn duy trì độ sáng tín hiệu. NIS-Elements , nền tảng phần mềm hợp nhất của Nikon, cung cấp quy trình làm việc trực quan cho hình ảnh cộng hưởng. Hình ảnh có độ phân giải cao hơn có thể được tạo ra chỉ với một cú nhấp chuột. Phần mềm sẽ đánh giá hình ảnh đã chụp và tự động xác định các thông số xử lý để đạt được độ phân giải cao hơn.
Trường nhìn rộng
Bằng cách giảm nhu cầu khâu để trực quan hóa mẫu của bạn và số lượng hình ảnh cần thiết để thu thập dữ liệu có ý nghĩa thống kê, mô hình X-Light V2 L-FOV giúp tăng thông lượng hệ thống của bạn.

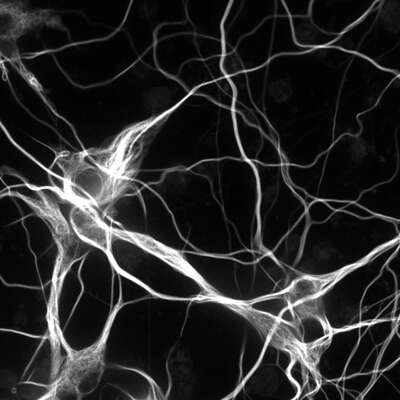

Các tế bào thần kinh có FOV 18 mm

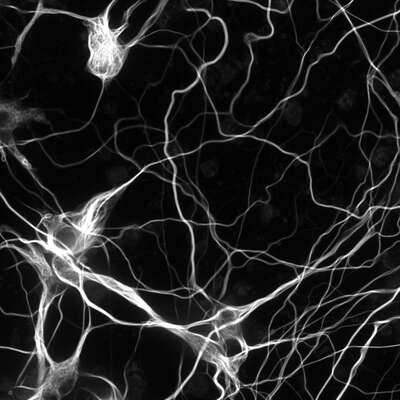

Các tế bào thần kinh có FOV 25 mm
Chụp ảnh cộng hưởng và trường rộng trên cùng một thiết bị
Thiết kế thông minh của dòng X-Light V2, cùng với sự thân thiện với người dùng của phần mềm NIS-Elements , cho phép chuyển đổi giữa chụp ảnh trường rộng và chụp ảnh cộng hưởng chỉ bằng một cú nhấp chuột. Bộ cảm biến và các thành phần ngoại vi khác, chẳng hạn như nguồn sáng và bộ lọc, được chia sẻ giữa cả hai phương thức, giúp giải pháp này vừa tiết kiệm chi phí vừa linh hoạt.
Trường rộng
Confocal
X-Light V3
X-Light V3: đĩa quay FOV lớn linh hoạt nhất
Đối với các ứng dụng kính hiển vi cao cấp, X-Light V3 dựa trên công nghệ tiên tiến, thiết kế quang học và các giải pháp kỹ thuật do CrestOptics phát triển.
Từ động lực tế bào nhanh trên mẫu vật sống đến phân tích quang học các mô đã được làm trong, tất cả các tính năng đều được thiết kế để tối ưu hóa dữ liệu từ từng mẫu riêng lẻ.
Trong số đó, công nghệ thấu kính siêu nhỏ giúp X-Light V3 trở thành hệ thống nhanh nhất khi chụp ảnh định tính và định lượng trên các mẫu lớn nhờ khả năng chiếu sáng đồng nhất.
Chiếu sáng đồng nhất trường lớn
Một vùng sáng với trường nhìn rộng (lên đến 25 mm) có thể được làm cho đồng nhất cao nhờ ứng dụng công nghệ micro-lens. Giải pháp thiết kế cắm-và-chạy độc đáo giúp dễ dàng lựa chọn và thay đổi kích thước chiếu sáng để phù hợp với các định dạng máy ảnh phổ biến nhất. Chiếu sáng đồng nhất cho phép chụp ảnh định lượng trên trường nhìn lớn và chụp ảnh tốc độ cao trên các mẫu lớn. Kết hợp với hệ thống quang học Plan Apochromatic của Nikon, X-Light V3 cung cấp ánh sáng phẳng và đều, giúp giảm đáng kể các vấn đề về ghép ảnh, cho ra những bức ảnh liền mạch, sẵn sàng để xuất bản.
Việc giới hạn ánh sáng trong các khu vực nhỏ hơn sẽ cho phép mật độ công suất cao hơn và hiện thực hóa hình ảnh tốc độ cao hơn nữa (1KHz). Ghi lại những điều vô hình!
Thận chuột

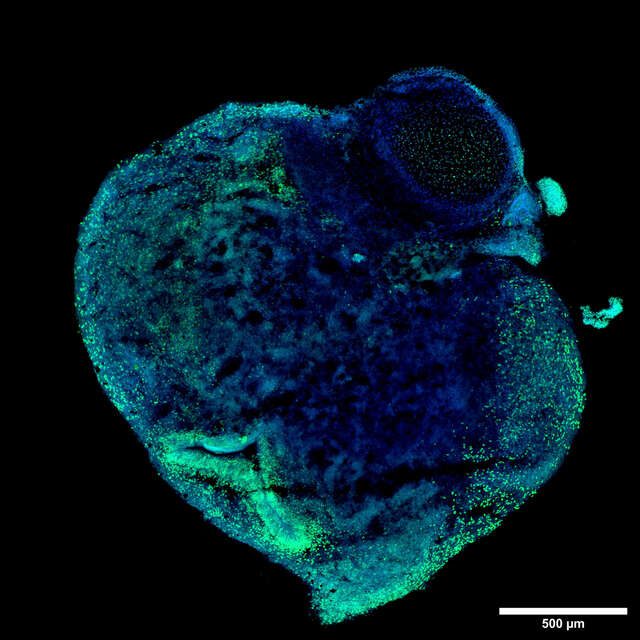

Cơ quan não người
Đầu ra camera kép
X-light V3 là thiết bị confocal duy nhất cho phép chụp ảnh camera kép ở trường nhìn 25 mm. Cổng camera kép là tính năng tiêu chuẩn trên hệ thống, giúp nó rất linh hoạt. Có thể chọn các định dạng camera khác nhau cho hai cổng, đáp ứng các ứng dụng khắt khe nhất. Các quy định bên ngoài cho phép dễ dàng căn chỉnh camera thứ hai với camera chính.
Mô tuyến vú

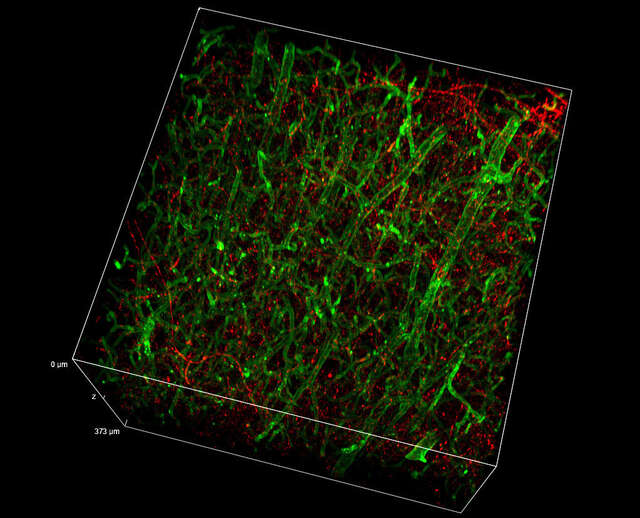

Mô não chuột
X-Light V3/DeepSIM

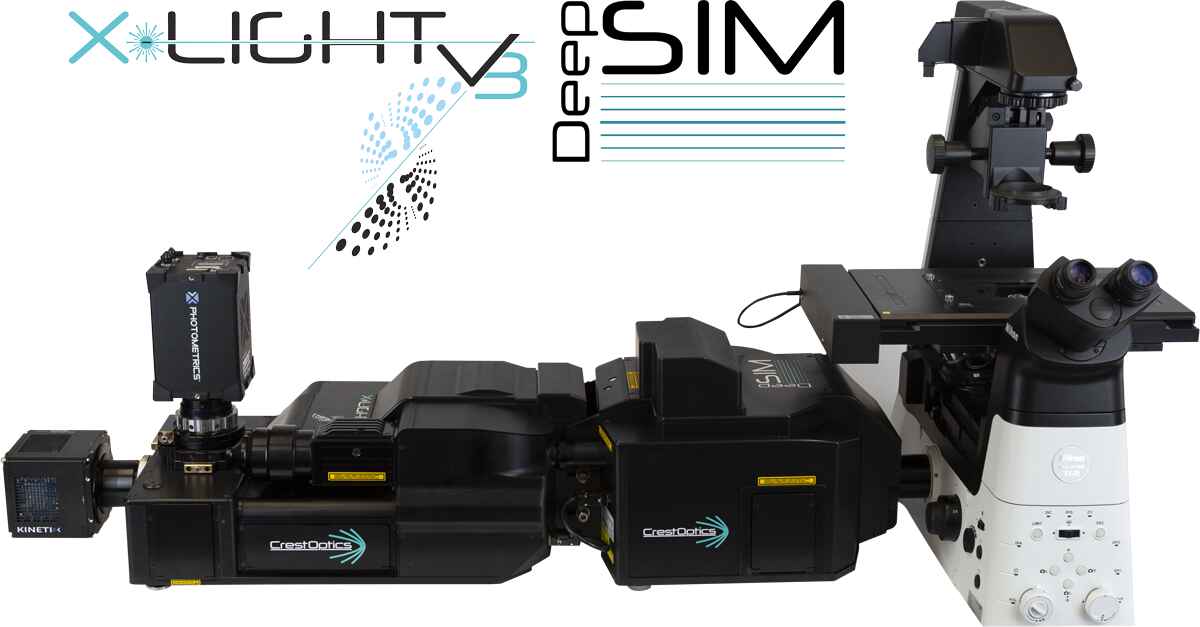

X-Light V3 kết hợp với hệ thống siêu phân giải DeepSIM X-Light
Mô-đun siêu phân giải DeepSIM X-Light có thể dễ dàng tích hợp với hệ thống đĩa quay cộng hưởng X-Light V3 để cung cấp hình ảnh nâng cao về cấu trúc dưới tế bào và kiểm tra động lực học của tế bào sống, với độ phân giải XY là 100 nm, mà không cần bất kỳ chế phẩm mẫu hoặc thuốc nhuộm đặc biệt nào.
Trường rộng, cộng hưởng và độ phân giải siêu cao trong một hệ thống
Dựa trên hệ thống chiếu sáng cấu trúc mạng lưới đa điểm, DeepSIM đáng tin cậy và dễ sử dụng. Nó cung cấp một giải pháp giá cả phải chăng để nghiên cứu cấu trúc tế bào với độ phân giải XY lên đến ~100 nm. Phân đoạn quang học siêu phân giải, với độ phân giải Z lên đến ~300 nm, có thể đạt được bằng cả vật kính có độ phóng đại cao (60X – 100X) và thấp (20X – 40X). Điều này mở rộng phạm vi ứng dụng khả thi, bao gồm các mô hình 3D phức tạp như mô, cơ quan, hình cầu và các sinh vật nhỏ.
Trường rộng
Đĩa quay X-Light V3
Độ phân giải siêu cao DeepSIMThu thập hình ảnh phóng đại thấp của phần mô ruột chuột
Trường rộng
Đĩa quay X-Light V3
Độ phân giải siêu cao DeepSIMThu thập hình ảnh phóng đại cao của bộ khung tế bào vi giao
Trường rộng
Đĩa quay X-Light V3
Độ phân giải siêu cao DeepSIM
Mở rộng bảng màu của bạn
Không cần phải hy sinh độ rộng của bước sóng hình ảnh, chuyển sang hồng ngoại gần để có sự linh hoạt hơn trong việc lựa chọn huỳnh quang và lợi ích bổ sung là tăng cường độ xuyên sâu.
Đĩa quay có thể tùy chỉnh
Với thiết kế đĩa quay và bố cục quang học được tối ưu hóa của Crest Optics, độ nhạy và độ rõ nét của hình ảnh được cải thiện. Bên cạnh các mẫu tiêu chuẩn cho hầu hết các ứng dụng hình ảnh phổ biến, các thiết kế tùy chỉnh (kích thước lỗ kim tùy chỉnh, mẫu đơn hoặc kép) cũng có sẵn theo yêu cầu. Đĩa quay được đặt trong hộp đĩa kín, đi kèm với bảo hành chống bụi trọn đời.

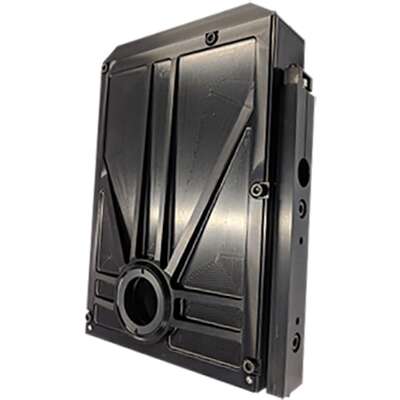

Hộp đĩa kín
Khe thông lượng cao

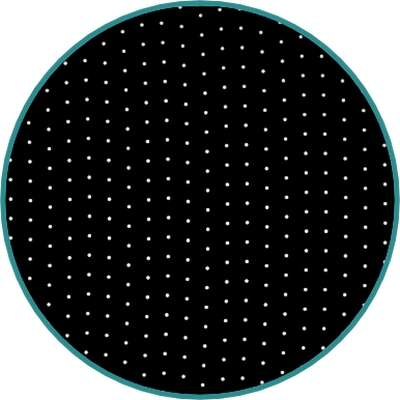

Tiêu chuẩn
Hình ảnh sâu
Thông số kỹ thuật
| X-Light V2 | X-Light V3 | X-Light V3 với DeepSIM | X-Light DeepSIM độc lập | |
|---|---|---|---|---|
| Tốc độ tối đa | 15.000 vòng/phút cho tốc độ lên đến 6000 khung hình/giây | 15.000 vòng/phút cho V3, lên đến 13 khung hình/giây cho DeepSIM | lên đến 13 khung hình/giây | |
| Ngoài Đồng bộ hóa | Có sẵn đồng bộ hóa đĩa | — | ||
| Đơn vị đĩa | Tiêu chuẩn 50um cho đầu vào laser hoặc 60 µm cho đầu vào LED. Có sẵn mẫu kép và lỗ kim/mẫu tùy chỉnh | Tiêu chuẩn 50 µm với khoảng cách lỗ kim khác nhau. Có sẵn các lỗ kim/mẫu tùy chỉnh | Mặt nạ hình ảnh sâu, thông lượng cao, tiêu chuẩn | |
| Trường sáng | Chế độ bỏ qua cơ giới hóa là tính năng mặc định | |||
| Trường nhìn (Confocal) | Đường chéo 25 mm – 17,7 x 17,7 mm | |||
| Trường nhìn (SIM) | không có | 66 x 66 µm ở 100X, 333 x 333 µm ở 20X | ||
| Chiếu sáng | Chiếu sáng LED thông qua Liquid Light Guide (LLG) hoặc ghép nối Laser thông qua sợi quang đa chế độ | Đầu vào laser dựa trên thấu kính siêu nhỏ độc quyền để chiếu sáng đồng nhất trên FOV lớn. Đầu vào sợi quang đa chế độ | ||
| Phạm vi quang phổ | Phạm vi kích thích: 400 – 750 nm Phạm vi phát xạ: 400 – 850 nm |
|||
| Gương lưỡng sắc | 5 vị trí có động cơ | 3 vị trí có động cơ | một vị trí thủ công | |
| Bánh xe lọc phát xạ | 8 vị trí có động cơ | |||
| Điều khiển bên ngoài | Điều khiển nối tiếp USB | |||
| Giá đỡ kính hiển vi | Trực tiếp bộ ghép nối | |||
| Bộ chuyển đổi máy ảnh | C-mount hoặc F-mount | C-mount | ||
| Tùy chọn máy ảnh kép | không có | Được tích hợp làm tính năng mặc định với thanh trượt bộ lọc 3 vị trí có động cơ | không có | không có |
| Môi trường hoạt động | Nhiệt độ 15‐35°C, 20‐75% RH | Nhiệt độ 23 ± 5°C, Độ ẩm 70% RH trở xuống | ||
| Công suất | Đầu vào: 100-240VAC, 2,5A, 47-63Hz | Đầu vào: 100-240VAC, ~3,0A, 50-60Hz | ||

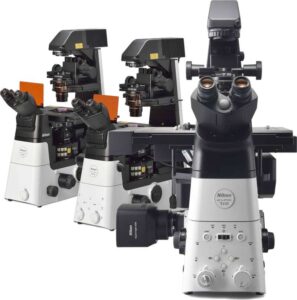

| Khả năng tương thích của kính hiển vi | Dòng ECLIPSE Ti2, Dòng ECLIPSE Ti | |||
