Tổng quan & Tính năng
Dòng hệ thống đĩa quay quét liên hợp CSU của Yokogawa Life Sciences, tích hợp với nền tảng kính hiển vi và quang học tuyệt vời của Nikon, cho phép người dùng có hệ thống linh hoạt và mạnh mẽ cho nhiều ứng dụng hình ảnh. Máy quét liên hợp nổi tiếng với đặc điểm liều lượng thấp, thân thiện với mẫu vật, khiến chúng trở nên lý tưởng cho các ứng dụng tế bào hoặc sinh vật sống.
Các đặc tính

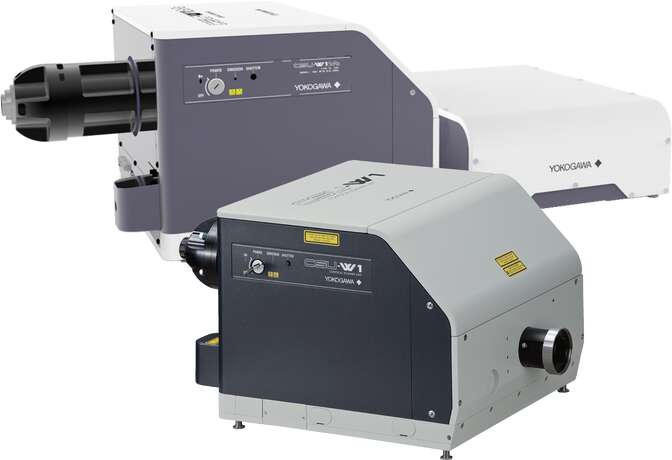

CSU-W1
Hệ thống quét trường đĩa quay Yokogawa
Có trường nhìn rộng hơn và chất lượng hình ảnh cao hơn so với các mẫu trước.
- Tỷ lệ tín hiệu trên nhiễu được cải thiện
- Trường nhìn siêu rộng
- Cấu hình linh hoạt
Tỷ lệ tín hiệu trên nhiễu được cải thiện
Thiết kế lỗ kim mới giúp giảm đáng kể hiện tượng nhiễu xuyên âm, đặc biệt quan trọng với các mẫu vật dày hơn.

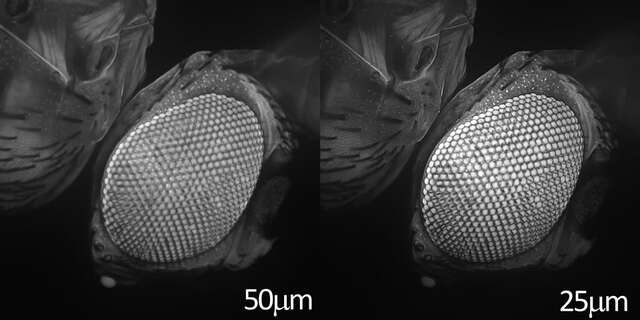

Hình chiếu cường độ tối đa của các chồng ảnh Z thu được bằng CSU-W1 ở độ phóng đại thấp (20x 0,75NA), sử dụng kích thước lỗ kim 50um và 25um. Đặc biệt với máy ảnh CMOS có kích thước điểm ảnh lớn hơn, lỗ kim 25um mang lại độ tương phản vượt trội và phù hợp hơn với ống kính vật kính có độ phóng đại thấp. Thu được bằng máy ảnh CMOS Photometrics Prime 95B.
Trường nhìn cực rộng

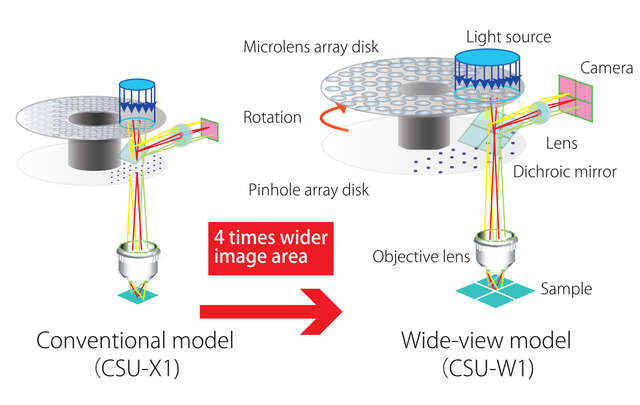

Trường nhìn của CSU-W1 gần gấp 4 lần so với CSU-X1 , lý tưởng cho các ứng dụng quét diện tích lớn và chụp ảnh phóng đại thấp các mẫu vật lớn. Trường nhìn rộng này hoàn toàn phù hợp với các cảm biến khổ lớn.
Overlay of the pinhole array and arrangement of the CSU-X1 (magenta) compared to the CSU-W1 (Yellow), illustrating the field-of-view and pinhole spacing of the two devices. Images were captured using a 4.2 megapixel CMOS camera at 20x.

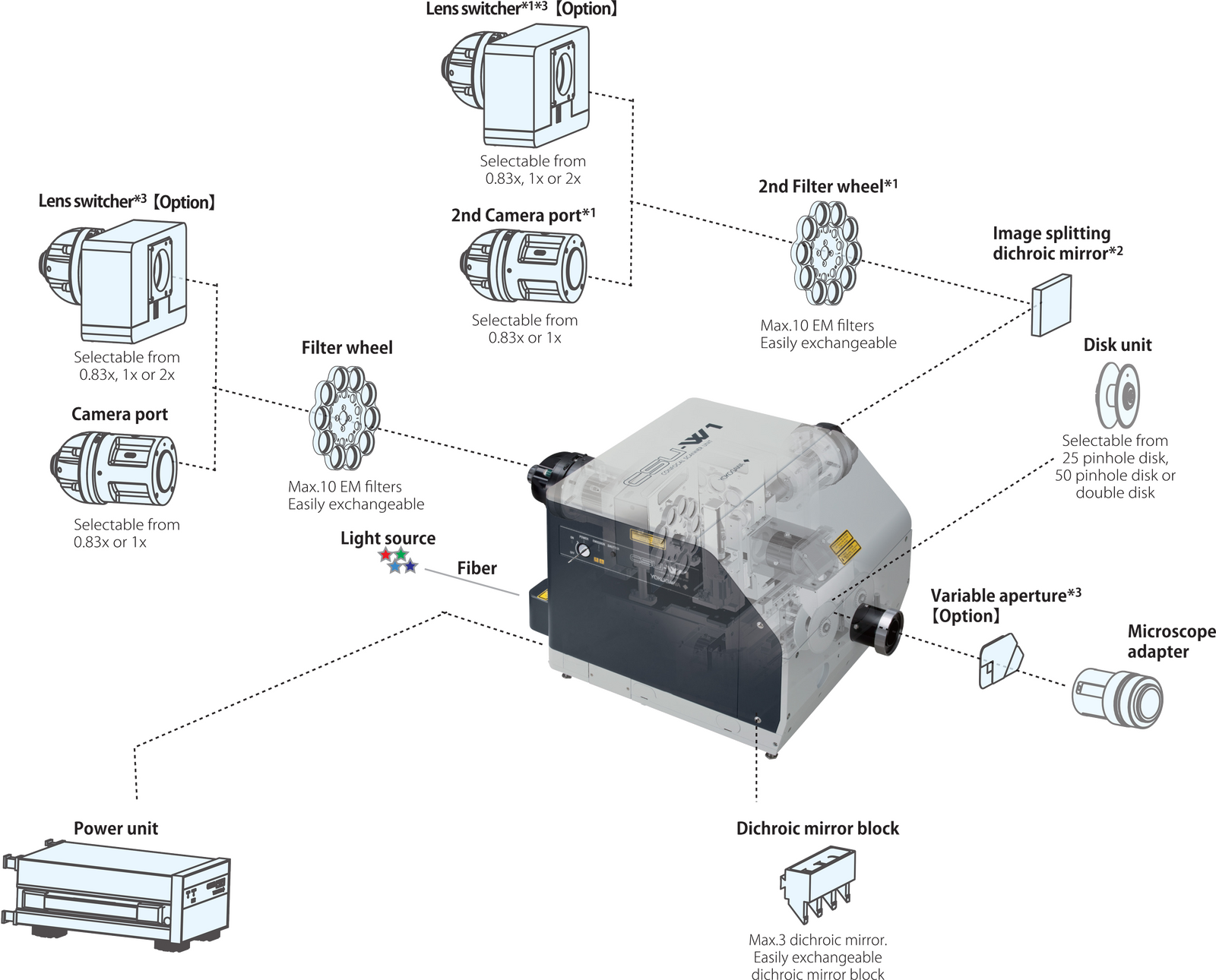

Cấu hình linh hoạt
CSU-W1 có thể được cấu hình với một hoặc hai kích thước lỗ kim (50um, 25um, hoặc cả hai) để bao phủ phạm vi độ phóng đại vật kính rộng hơn. Kích thước lỗ kim 25um cho phép chụp ảnh ở độ phóng đại thấp hơn và trường nhìn rộng hơn bao giờ hết, để chụp ảnh cộng hưởng tiêu điểm các mẫu vật lớn hơn.
CSU-W1 có thể được cấu hình với hai camera cho các ứng dụng yêu cầu phát xạ đồng thời hai kênh hoặc cho người dùng muốn có hai loại camera khác nhau (ví dụ: EMCCD và sCMOS) cho các ứng dụng hình ảnh khác nhau.
CSU-W1 có thể được cấu hình với thấu kính chuyển tiếp động cơ để chuyển đổi độ phóng đại, cho phép người dùng thay đổi độ phóng đại của máy dò mà không cần thay đổi thấu kính vật kính của kính hiển vi.
CSU-W1 SoRa
Độ phân giải siêu cao của đĩa quay bằng cách tái chỉ định điểm ảnh quang học
Thích nghiCSU-W1để chụp ảnh có độ phân giải siêu cao.
- Cải thiện độ phân giải gấp 2 lần so với trường rộng
- Độ phân giải được nâng cao và phân đoạn cộng hưởng đồng thời
- Chế độ Confocal thông thường và chế độ SoRa
Độ phân giải XY đến 120nm
Sử dụng công nghệ phóng đại và thấu kính vi mô, có thể cải thiện độ phân giải quang học lên khoảng 1,4 lần, và có thể cải thiện hơn nữa bằng phương pháp giải tích lên 2 lần.

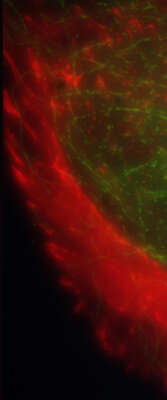

Trường rộng
SoRa

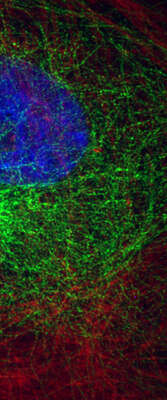

SoRa DCV

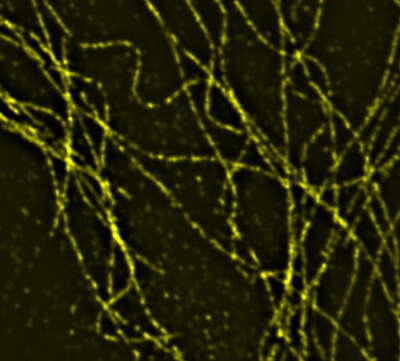

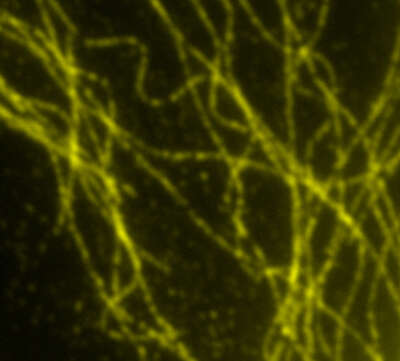

So sánh hình ảnh trường rộng, hình ảnh thô SoRa với độ cải thiện khoảng 1,4 lần và hình ảnh SoRa đã giải nhiễu (DCV) với độ cải thiện khoảng 2 lần.
Công nghệ tái chỉ định điểm ảnh quang học lý tưởng cho việc chụp ảnh nhanh
Hình ảnh siêu phân giải được thu thập bằng phương pháp quang học, trên bất kỳ mẫu nào, mà không cần chuẩn bị hay tính toán đặc biệt. Điều này cho phép việc thu thập hình ảnh chỉ bị giới hạn bởi tỷ lệ tín hiệu trên nhiễu của mẫu và thời gian phơi sáng của máy dò. Tốc độ video hoặc hình ảnh siêu phân giải nhanh hơn là hoàn toàn có thể.

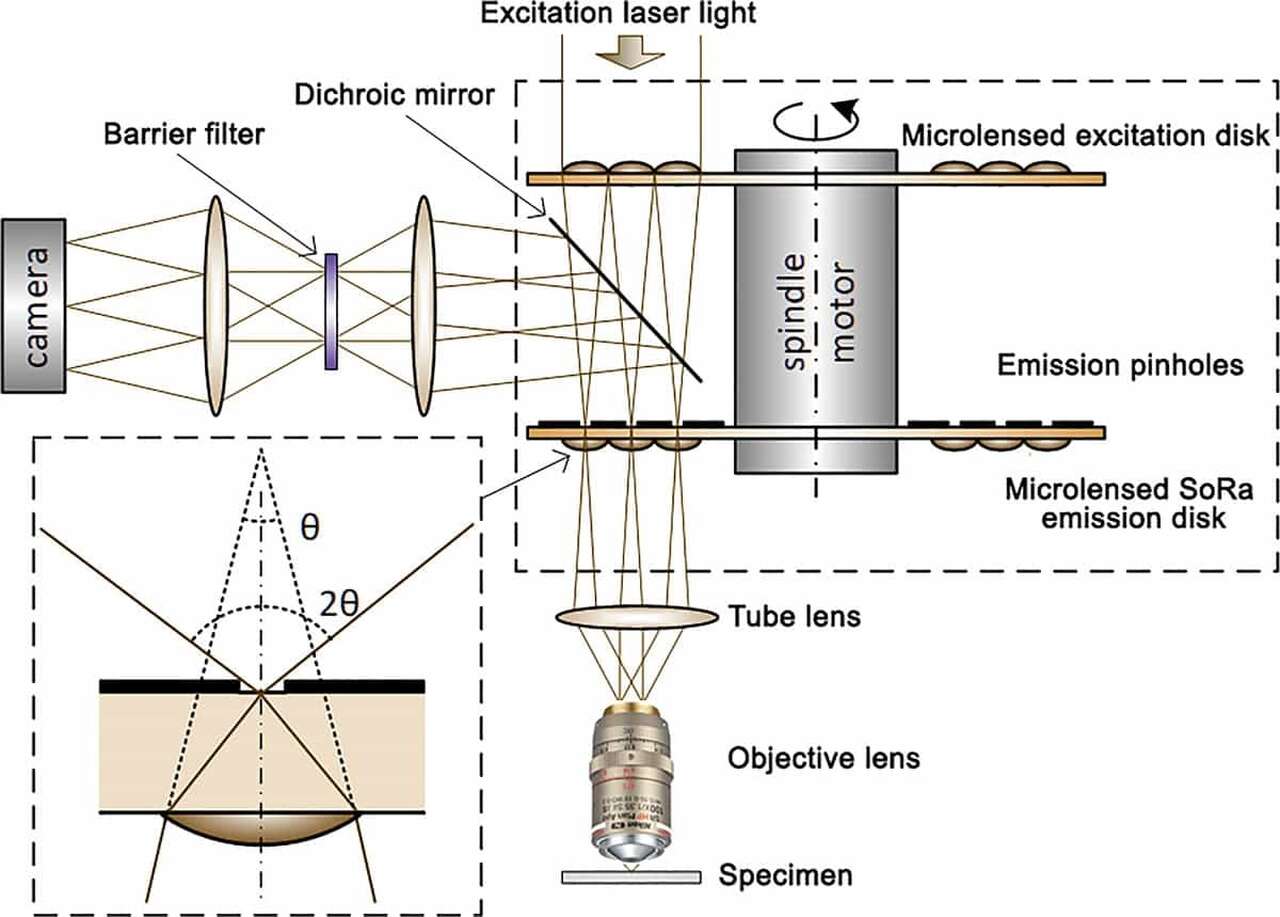

Thấu kính vi mô lỗ kim phát xạ ở độ phóng đại chính xác sẽ khắc phục sự không phù hợp giữa PSF kích thích trên trục và PSF cộng hưởng hiệu dụng (tích của PSF kích thích và phát xạ) thông qua lỗ kim phát xạ không nhỏ vô hạn.
Bằng cách sử dụng thấu kính vi mô, góc phân kỳ của từng điểm vào lỗ kim được giảm 2 lần, mô phỏng hiệu ứng của một lỗ kim lý tưởng vô cùng nhỏ, nhưng không làm giảm độ sáng của tín hiệu.
By microlensing, individual points’ divergence angle onto the pinhole is reduced 2x, mimicking the effect of an infinitely small ideal pinhole, but not compromising signal brightness.
Widefield
SD 50μm
SoRa
SoRa DCV
Confocal
Sora DCV

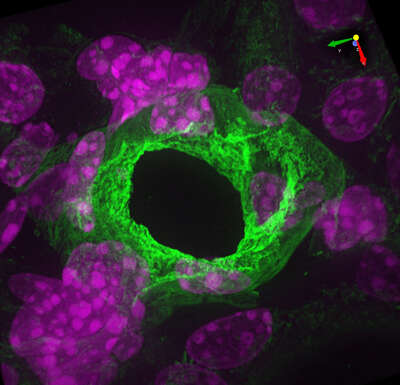

CSU-W1 SoRa là thiết bị cộng hưởng và có độ phân giải siêu cao
Tất cả các hệ thống đều bao gồm hai đĩa quay có thể dễ dàng thay đổi thông qua phần mềm điều khiển: một đĩa siêu phân giải có khả năng phân đoạn quang học và một đĩa hình ảnh cộng hưởng tiêu chuẩn. Điều này có nghĩa là CSU-W1 SoRa là một hệ thống đĩa quay quét trường cộng hưởng và một hệ thống siêu phân giải cộng hưởng trong một gói duy nhất.

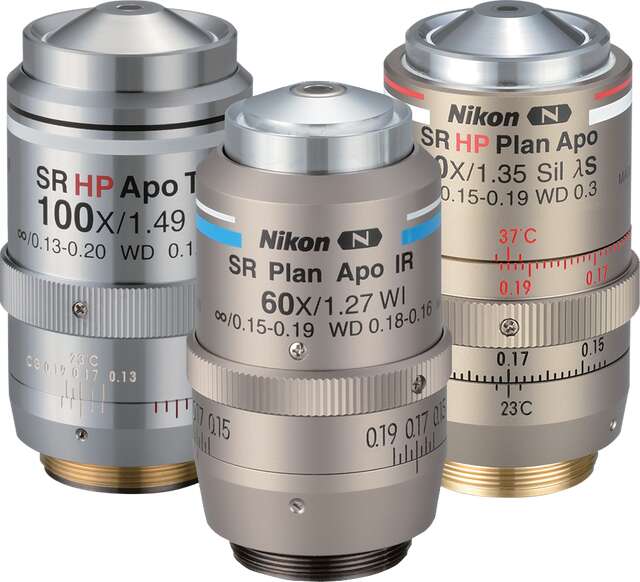

Các mục tiêu hiệu suất cao của Nikon hoàn toàn phù hợp với CSU-W1 SoRa
SoRa yêu cầu ống kính vật kính 60x hoặc 100x để cải thiện độ phân giải tối ưu và sử dụng độ phóng đại trung gian là 2,8x cho 100x và 4x cho 60x để cung cấp kích thước điểm ảnh hiệu quả tối ưu cho độ phân giải siêu cao và khử nhiễu.
Hệ thống này có nhiều loại ống kính có khoảng cách làm việc xa 60x và 100x, khẩu độ số cao và vật kính có vòng chỉnh sửa, là sự bổ sung hoàn hảo cho hệ thống.
Vòng chỉnh sửa tự động và hệ thống phân phối nước ngâm tự động là các thành phần tùy chọn trên nền tảng đảo ngược Nikon Ti2-E .
Cấu hình linh hoạt

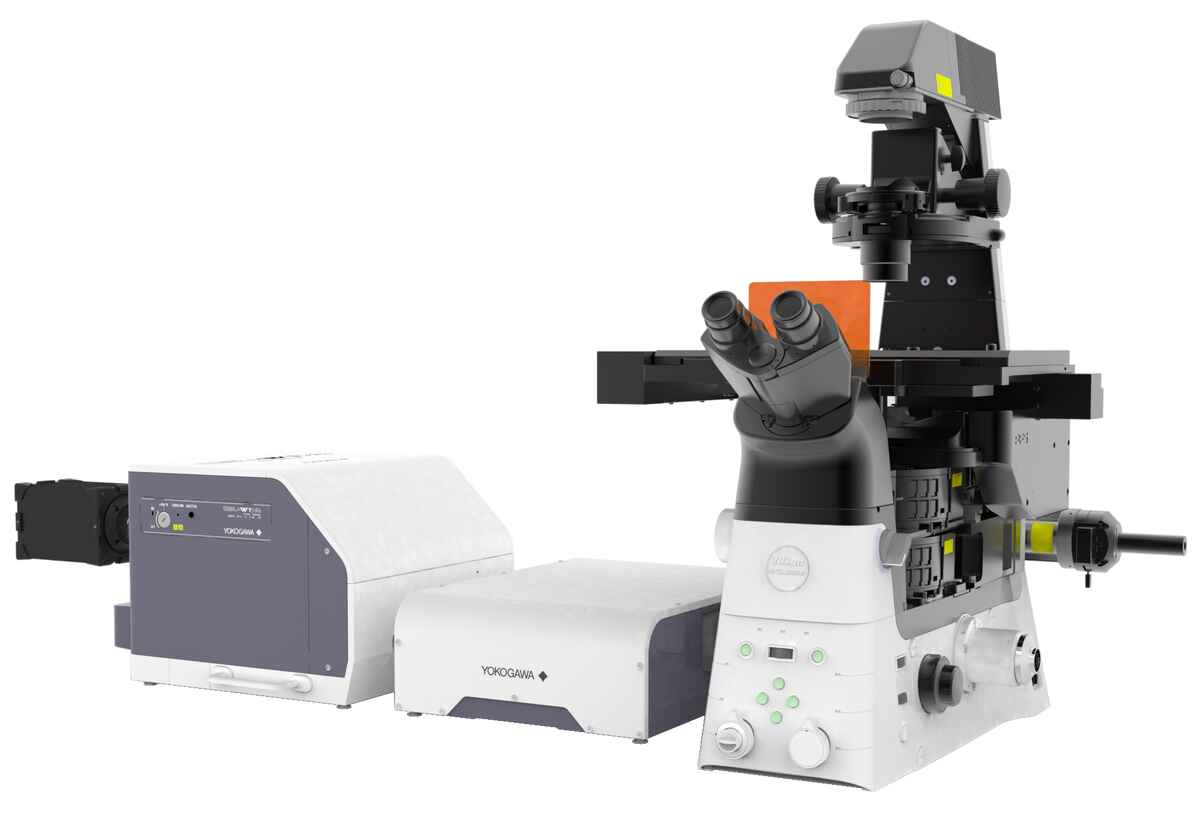

Vì CSU-W1 SoRa dựa trên nền tảng CSU-W1, nên có sẵn các mẫu camera đơn hoặc kép. Nhiều camera cũng có thể được điều chỉnh bằng cách gắn thêm các thiết bị. Với nền tảng kính hiển vi đảo ngược Nikon Ti2-E , nhiều thiết bị hình ảnh và thao tác ảnh bổ sung có thể được thêm vào hệ thống thông qua đèn chiếu LAPP , bao gồm TIRF, thiết bị micromirror kỹ thuật số (DMD), máy quét và thiết bị kích thích ánh sáng.
Thông số kỹ thuật
| CSU-W1 SoRa | CSU‐W1 | |
|---|---|---|
| Phương pháp quét cộng hưởng | Quét đĩa Nipkow tăng cường bằng thấu kính siêu nhỏ với đĩa SoRa lỗ kim phát xạ thấu kính siêu nhỏ bổ sung | Quét đĩa Nipkow tăng cường bằng thấu kính siêu nhỏ |
| Tốc độ đĩa tối đa | 4.000 vòng/phút | |
| Đồng bộ hóa bên ngoài | Đồng bộ hóa tốc độ quét thông qua đầu vào TTL | |
| Đĩa | 50um hoặc 25um và đĩa siêu phân giải SoRa thứ hai, có động cơ | 50um hoặc 25um (tối đa 2) có động cơ |
| Đường dẫn ánh sáng chuyển đổi ống kính | Độ phóng đại 1x, 2.8x và 4x | không có |
| Trường sáng | không có | Tùy chọn trường sáng bỏ qua có động cơ |
| Trường nhìn | 61x57um @ 100x ở chế độ SoRa
71x67um @ 60x ở chế độ SoRa |
Tối đa 17x16mm |
| Bước sóng kích thích | 405-640nm | 405nm đến 785nm |
| Màn trập kích thích | Màn trập cơ học tích hợp | |
| Gương lưỡng sắc | 3 vị trí có động cơ | |
| Bánh xe lọc phát xạ | 10 vị trí | |
| Điều khiển bên ngoài | RS‐232C | |
| Giá đỡ kính hiển vi | Bộ ghép kính hiển vi trực tiếp | |
| Bộ chuyển đổi máy ảnh | Giá đỡ C 1x (có thể thay đổi độ phóng đại để phù hợp với kích thước cảm biến) | |
| Môi trường hoạt động | 15‐35°C, 20‐75% RH | |
| Công suất | Đầu vào: 100‐240 VAC +/‐ 10%, 50/60 Hz | |
| Khả năng tương thích của kính hiển vi | Dòng Ti2, dòng Ti | Dòng Ti2, dòng Ti, dòng Ni, dòng FN1 |
