Tổng quan & Tính năng

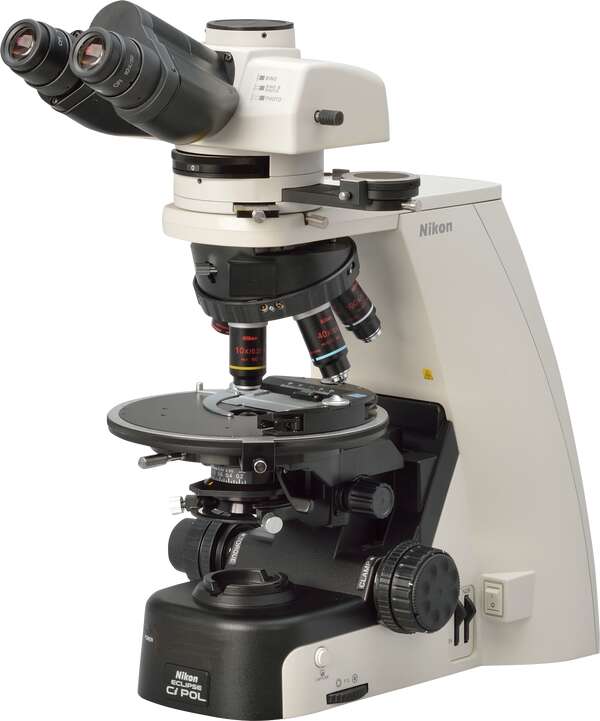

Mỏng và nhỏ gọn, ECLIPSE Ci POL là kính hiển vi ánh sáng phân cực loại cá nhân có diện tích tối thiểu. Được trang bị thấu kính quang học vô cực CFI60 của Nikon, kính hiển vi này cung cấp hiệu suất quang học tiên tiến và thao tác thân thiện với người dùng. Nút chụp tích hợp nằm gần mặt trước của đế kính hiển vi cho phép chụp ảnh dễ dàng bằng máy ảnh dòng DS.
- Đầu kính được trang bị cùng thiết kế khe bù tiêu chuẩn DIN như LV100N POL LED.
- Cả năm vị trí vật kính trên đầu kính đều có thể căn giữa.
- Cơ chế lấy nét giới hạn trên kiểu kẹp để trao đổi mẫu dễ dàng và an toàn đồng thời bảo vệ cả mẫu và quang học khỏi hư hỏng do va chạm.
- Kính hiển vi phân cực hiệu suất cơ bản tuyệt vời với chất lượng vượt trội trong nhiều năm sử dụng hiệu quả, không gặp sự cố.
- Nguồn sáng halogen 6V 30W tích hợp.
Các đặc tính

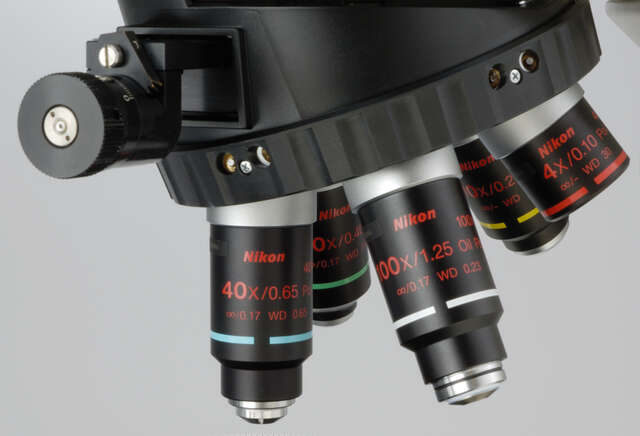

Đầu kính năm điểm căn giữa đảo ngược
Đầu kính sử dụng cùng thiết kế khe bù tiêu chuẩn DIN như đèn LED POL LV100N để chấp nhận nhiều bộ bù khác nhau cho các phép đo định lượng nâng cao. Cả năm vật kính đều có thể căn giữa.

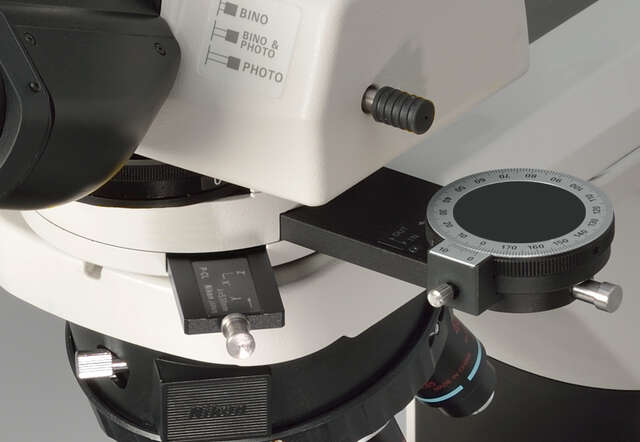

Ống trung gian ECLIPSE Ci POL
Ống trung gian kết hợp thấu kính Bertrand theo tiêu chuẩn, cho phép quan sát và chụp ảnh conoscopic và orthoscopic.

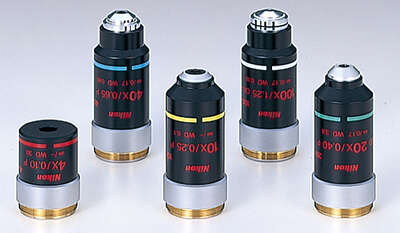

Vật kính để quan sát phân cực
Dòng vật kính CFI Achromat P (cho chiếu sáng diascopic)
Hệ thống quang học vô cực Nikon CFI60 độc đáo mang lại khoảng cách làm việc tiêu chuẩn dài hơn và khẩu độ số cao, mang lại độ phẳng hình ảnh, độ tương phản và hiệu suất chi phí tuyệt vời.
Dòng vật kính CFI TU Plan Fluor EPI P (cho chiếu sáng diascopic/episcopic)
Dòng vật kính CFI TU Plan Fluor EPI P của CFI60-2 tạo ra hình ảnh cực kỳ sắc nét, không có quang sai bất kể độ phóng đại.
Hệ thống quang học vô cực Nikon CFI sử dụng kính sinh thái được sản xuất mà không sử dụng các chất độc hại như chì và asen.
Dòng vật kính CFI P Achromat (để chiếu sáng diascopic)
Dòng vật kính CFI TU Plan Fluor EPI P (để chiếu sáng episcopic)

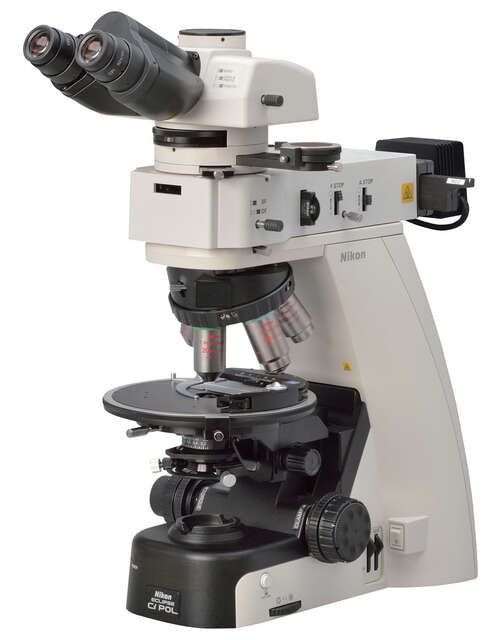

Kiểu chiếu sáng Diascopic/Episcopic
Có thể thực hiện cả quan sát phân cực diascopic và episcopic bằng cách sử dụng đèn chiếu sáng đa năng LV-UEPI-N*. Có thể chuyển đổi giữa các kỹ thuật chiếu sáng của đèn LED POL LV100N chỉ bằng một thao tác đơn giản. Được trang bị cơ chế khử nhiễu để cung cấp hình ảnh sắc nét với tỷ lệ S/N cao.
* Khi sử dụng với Ci-POL, LV-UEPI-N cần nguồn điện bên ngoài.
Máy ảnh kỹ thuật số cho kính hiển vi
Máy ảnh DS-Fi3 và Digital Sight 10 có khả năng thu thập, xử lý, đo lường, phân tích, quản lý dữ liệu và tạo báo cáo thông qua phần mềm NIS-Elements khi được kết nối trực tiếp với PC.

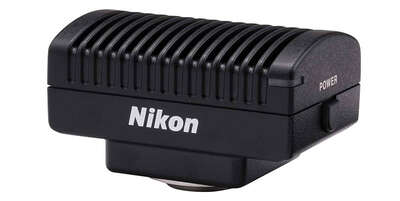

Máy ảnh kính hiển vi DS-Fi3 (gắn C)
Được trang bị cảm biến CMOS 5,9 megapixel, DS-Fi3 cho phép chụp ảnh độ nét cao 15 fps nhanh lên đến 2880 x 2048 pixel với khả năng tái tạo màu sắc vượt trội cho hình ảnh phân cực sống động. Nó cũng cung cấp chuyển động hình ảnh trực tiếp mượt mà và hình ảnh có độ nhạy cao trong các mẫu phân cực ánh sáng yếu.

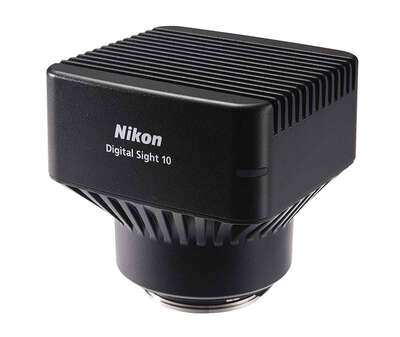

Máy ảnh kính hiển vi Digital Sight 10 (gắn F)
Một máy ảnh có độ phân giải cao để chụp cả ảnh màu và ảnh đơn sắc lên đến 6000 x 3984 pixel. Điều này cho phép chụp ảnh trên một khu vực rộng chỉ trong một lần chụp. Có thể ghép các hình ảnh đã ghép lại với nhau để tạo thành một hình ảnh kết hợp lớn và duy nhất.
Máy ảnh kính hiển vi DS-Fi3
Máy ảnh kính hiển vi Digital Sight 10Thông số kỹ thuật
| ECLIPSE Ci POL | |
|---|---|
| Hệ thống quang học | CFI60 infinity |
| Chiếu sáng | Đèn halogen 6V-30W; Nguồn điện 6V-30W tích hợp; Bộ lọc ND8, ND4 tích hợp |
| Lấy nét | Núm chỉnh tiêu cự thô/tinh đồng trục; Hành trình lấy nét: 30mm; Lấy nét thô: 9,33mm mỗi vòng quay; Độ mịn: 0,1mm; Đọc tối thiểu: theo gia số 1µm |
| Thị kính | CFI 10X (22), CFI 10X CM (22), CFI 12,5X (16), CFI 15X (14,5) |
| Ống thị kính | Ống ba mắt P-TT3 dùng cho kính hiển vi phân cực; Ống hai mắt P-TB2 dùng cho kính hiển vi phân cực |
| Ống trung gian | Ống kính Bertrand có thể lấy nét tích hợp có thể tháo rời khỏi đường dẫn quang học; Có thể chuyển đổi quan sát Conoscopic/Orthoscopic; Máy phân tích tích hợp; Khe cắm tấm phụ kiện/bộ bù trừ |
| Máy phân tích | Mặt số xoay 360°; Góc đọc tối thiểu 0,1° |
| Đầu mũi | Đầu mũi năm cạnh định tâm (có thể tháo rời); Khe cắm DIN |
| Bệ đỡ | Bệ đỡ quay ổ bi; Có thể xoay 360° theo chiều ngang; có thể cố định ở một vị trí cụ thể; Có vạch chia 360° (tăng dần 1°); Có kẹp xoay; Bệ đỡ cơ học có thể gắn: Hành trình 35 x 25 mm; vernier 0,1mm |
| Bộ ngưng tụ | Loại xoay ra không bị biến dạng chuyên dụng; P Achromat N.A. 0.9 |
| Bộ phân cực | Gắn cố định vào đáy giá đỡ tụ điện; có vạch chia độ |
| Mục tiêu | CFI Achromat P 4X, P 10X, LWD P 20X, P 40X, P 100X Dầu CFI LU Plan Fluor EPI P 5X, 10X, 20X, 50X, 100X |
| Đèn chiếu Episcopic | Đèn chiếu Epi Universal LV-UEPI-N (Ci-POL yêu cầu nguồn điện ngoài C-LL-CTRL) |
| Bộ bù | P-CL Standard 1/4 λ & tấm màu, nêm thạch anh hoặc bộ bù Senarmont có thể được lắp vào khe ống trung gian |
| Công suất tiêu thụ | 0,8A/38 W |
| Trọng lượng | Xấp xỉ 14kg (bộ ống nhòm tiêu chuẩn) |
