Tổng quan & Tính năng

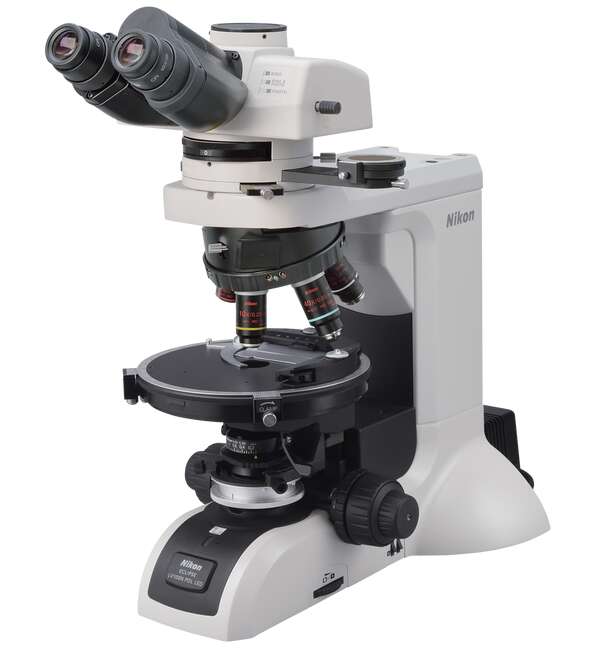

Đèn LED LV100N POL được trang bị nguồn sáng LED sáng, bền bỉ, tỏa nhiệt tối thiểu, giúp giảm hiện tượng trôi tiêu điểm liên quan đến nhiệt.
- Thiết kế giá đỡ bệ mẫu độc đáo của Nikon đảm bảo độ ổn định vượt trội.
- Đầu kính được trang bị khe bù tiêu chuẩn DIN.
- Cả năm vị trí vật kính trên đầu kính đều có thể căn giữa.
- Được trang bị quang học vô cực CFI60 cho NA cao và khoảng cách làm việc tiêu chuẩn dài hơn.
- Cơ chế lấy nét giới hạn trên kiểu kẹp giúp trao đổi mẫu dễ dàng và an toàn đồng thời bảo vệ cả mẫu và quang học khỏi hư hỏng do va chạm.
- Thân kính hiển vi chắc chắn được thiết kế để có độ ổn định và sử dụng đáng tin cậy trong nhiều năm.
Các đặc tính
ECLIPSE LV100N POL LED được trang bị nguồn sáng LED sáng, bền bỉ, tỏa nhiệt tối thiểu, giúp giảm hiện tượng trôi tiêu điểm liên quan đến nhiệt.
- Thiết kế giá đỡ bệ mẫu độc đáo của Nikon đảm bảo độ ổn định đặc biệt.
- Đầu kính được trang bị khe bù tiêu chuẩn DIN.
- Cả năm vị trí vật kính trên đầu kính đều có thể căn giữa.
- Tự hào với quang học vô cực CFI60 cho NA cao và khoảng cách làm việc tiêu chuẩn dài hơn.
- Cơ chế lấy nét giới hạn trên kiểu kẹp giúp trao đổi mẫu dễ dàng và an toàn đồng thời bảo vệ cả mẫu và quang học khỏi hư hỏng do va chạm.
- Thân kính hiển vi chắc chắn được thiết kế để có độ ổn định và sử dụng đáng tin cậy trong nhiều năm.
Độ sáng đồng đều với chiếu sáng diascopic
Ống kính fly-eye độc đáo của Nikon được sử dụng trong quang học chiếu sáng diascopic đảm bảo độ sáng đồng đều trên toàn bộ trường nhìn – hoàn hảo cho hình ảnh kỹ thuật số.

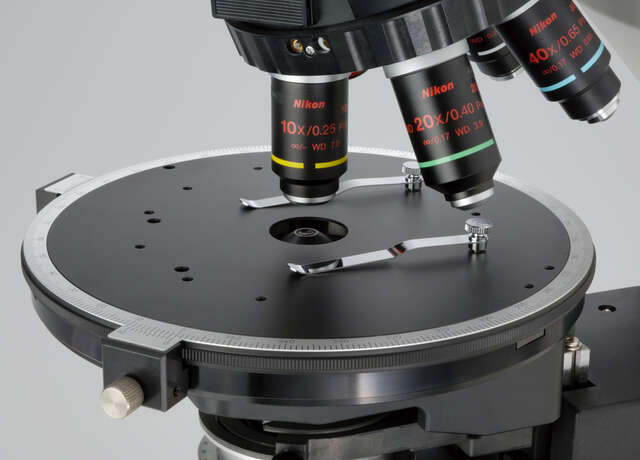

Bệ xoay có độ chính xác cao
Bệ này lớn, được điều chỉnh trước và có các điểm dừng nhấp theo gia số 45°. Chuyển động của bệ mẫu trơn tru cho phép xoay ổn định và dễ dàng, mang lại khả năng vận hành cao và hình ảnh phân cực chất lượng cao.
Vì bệ mẫu được hỗ trợ từ phía dưới gần trục quang học và kết hợp các thanh dẫn hướng con lăn thép nên bệ mẫu có độ ổn định và độ bền tuyệt vời.
- Hành trình lấy nét đã được cải thiện lên 30mm, tạo điều kiện quan sát các mẫu cao.
- Cơ chế lấy nét giới hạn trên kiểu kẹp giúp trao đổi mẫu dễ dàng và an toàn.

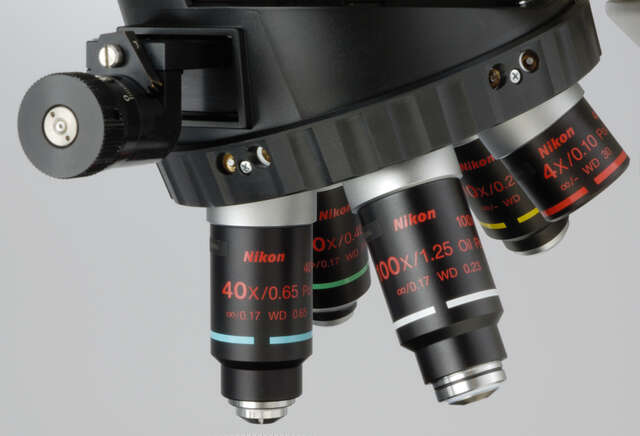

Đầu mũi quintuple định tâm ngược
Đầu mũi được trang bị khe bù tiêu chuẩn DIN để chấp nhận nhiều loại bù khác nhau cho các phép đo định lượng nâng cao. Cả năm vật kính đều có thể căn giữa.

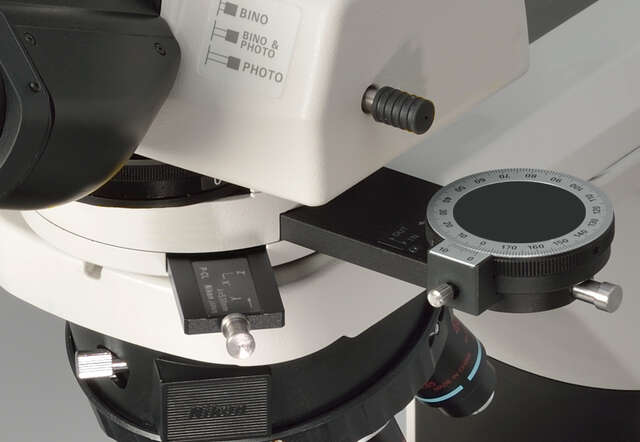

Ống trung gian
Ống trung gian tích hợp ống kính Bertrand theo tiêu chuẩn, cho phép quan sát và chụp ảnh conoscopic và orthoscopic. Ống kính Bertrand có thể lấy nét và căn giữa. Bộ phân tích dạng thanh trượt có độ chính xác cao có thể xoay 360°.
Vật kính để quan sát phân cực

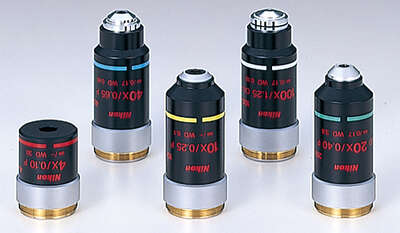

Dòng vật kính CFI Achromat P (cho chiếu sáng diascopic)
Hệ thống quang học vô cực Nikon CFI60 độc đáo mang lại khoảng cách làm việc tiêu chuẩn dài hơn và khẩu độ số cao, mang lại độ phẳng hình ảnh, độ tương phản và hiệu suất chi phí tuyệt vời.

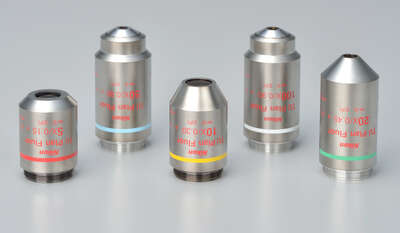

Dòng vật kính CFI TU Plan Fluor EPI P (cho chiếu sáng diascopic/episcopic)
Dòng vật kính CFI TU Plan Fluor EPI P của CFI60-2 tạo ra hình ảnh cực kỳ sắc nét, không có quang sai bất kể độ phóng đại.
Hệ thống quang học vô cực Nikon CFI sử dụng thủy tinh sinh thái được sản xuất mà không sử dụng các chất độc hại như chì và asen.
Dòng vật kính CFI P Achromat (để chiếu sáng diascopic)
Dòng vật kính CFI TU Plan Fluor EPI P (để chiếu sáng episcopic)
Kiểu chiếu sáng Diascopic/Episcopic
Có thể thực hiện cả quan sát phân cực diascopic và episcopic bằng cách sử dụng đèn chiếu sáng Epi-illuminator LV-UEPI-N Universal. Có thể chuyển đổi giữa các kỹ thuật chiếu sáng của đèn LED POL LV100N chỉ bằng một thao tác đơn giản. Hơn nữa, đèn chiếu sáng epi-illuminator sử dụng nguồn sáng LED sáng, bền được trang bị cơ chế triệt nhiễu để cung cấp hình ảnh sắc nét với tỷ lệ S/N cao.
Với ống ngắm loại phổ thông tùy chọn và các phụ kiện DIC như vật kính, kính hiển vi tương phản giao thoa vi sai episcopic (DIC) cũng có thể sử dụng được.
Kiểu chiếu sáng diascopic/episcopic
Máy ảnh kỹ thuật số cho kính hiển vi
Máy ảnh DS-Fi3 và Digital Sight 10 có khả năng thu thập, xử lý, đo lường, phân tích, quản lý dữ liệu và tạo báo cáo thông qua phần mềm NIS-Elements khi được kết nối trực tiếp với PC.

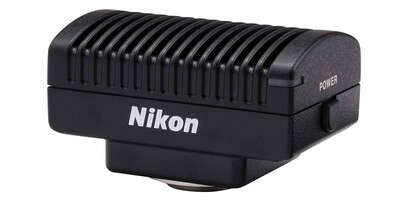

Máy ảnh hiển vi DS-Fi3 (C-mount)
Được trang bị cảm biến CMOS 5,9 megapixel, DS-Fi3 cho phép chụp nhanh 15 fps hình ảnh độ nét cao lên đến 2880 x 2048 pixel với khả năng tái tạo màu sắc vượt trội cho hình ảnh phân cực sống động. Nó cũng cung cấp chuyển động hình ảnh trực tiếp mượt mà và hình ảnh có độ nhạy cao trong các mẫu phân cực ánh sáng yếu.

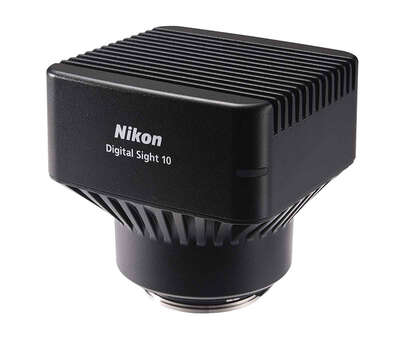

Máy ảnh hiển vi Digital Sight 10 (F-mount)
Một máy ảnh có độ phân giải cao cho cả ảnh màu và ảnh đơn sắc lên đến 6000 x 3984 pixel. Điều này cho phép chụp ảnh trên một khu vực rộng chỉ trong một lần chụp. Có thể ghép các hình ảnh ghép lại với nhau để tạo thành một hình ảnh kết hợp lớn và duy nhất.
Máy ảnh kính hiển vi DS-Fi3
Máy ảnh kính hiển vi Digital Sight 10Thông số kỹ thuật
| Đèn LED POL ECLIPSE LV100N | |
|---|---|
| Hệ thống quang học | CFI60 infinity |
| Nguồn sáng | Đèn LED có độ hoàn màu cao; Nguồn điện 12V-24W tích hợp sẵn;
Công tắc chuyển đổi chiếu sáng Diascopic/episcopic; Ống kính Fly-eye; Bộ lọc NCB11, ND8 tích hợp sẵn |
| Lấy nét | Núm lấy nét thô/tinh đồng trục; Hành trình lấy nét: 30mm; Thô: 14mm mỗi vòng quay; Độ mịn: 0,1mm; Đọc tối thiểu: theo gia số 1µm |
| Thị kính | CFI 10X (22), CFI 10X CM (22), CFI 12,5X (16), CFI 15X (14,5) |
| Ống thị kính | Ống ba mắt P-TT3 dùng cho kính hiển vi phân cực; Ống hai mắt P-TB2 dùng cho kính hiển vi phân cực |
| Ống trung gian | Ống kính Bertrand có thể lấy nét tích hợp có thể tháo rời khỏi đường dẫn quang học; Có thể chuyển đổi quan sát Conoscopic/Orthoscopic; Máy phân tích tích hợp; Khe cắm tấm phụ kiện/bộ bù trừ |
| Máy phân tích | Mặt số xoay 360°; Góc đọc tối thiểu 0,1° |
| Đầu đo | Đầu đo năm đầu đo định tâm (có thể tháo rời); Khe cắm DIN |
| Bệ đo | Bệ đo chia độ tròn chuyên dụng cao cấp Có thể xoay 360° theo chiều ngang; có thể cố định ở vị trí cụ thể; Chia độ 360° (tăng dần 1°); Chốt dừng mỗi 45°; Bệ đo cơ học có thể gắn: hành trình 35 x 25 mm; vernier 0,1mm |
| Bộ ngưng tụ | Loại xoay ra không bị biến dạng chuyên dụng; P Achromat N.A. 0.9 |
| Bộ phân cực | Gắn cố định vào đáy giá đỡ tụ điện; có vạch chia độ |
| Mục tiêu | CFI Achromat P 4X, P 10X, LWD P 20X, P 40X, P 100X Dầu CFI LU Plan Fluor EPI P 5X, 10X, 20X, 50X, 100X |
| Đèn chiếu Episcopic | Đèn chiếu Epi Universal LV-UEPI-N (Đèn LED POL LV100N có nguồn điện 12V-24W tích hợp) |
| Bộ bù | P-CL Chuẩn 1/4 λ & tấm màu, nêm thạch anh hoặc bộ bù Senarmont có thể được lắp vào khe ống trung gian |
| Công suất tiêu thụ | 0,7A/58W |
| Trọng lượng | Xấp xỉ 17kg (Kính hiển vi ba mắt tiêu chuẩn) |
