Tổng quan & Tính năng
Hoạt động đơn giản
Thiết lập thử nghiệm tối thiểu và độ phức tạp nhờ các xét nghiệm và phân tích do AI điều khiển.
Chụp ảnh tế bào dễ dàng
Không cần phải thành thạo phần cứng và phần mềm kính hiển vi phức tạp – ECLIPSE Ji giúp thu thập dữ liệu và xét nghiệm hình ảnh tế bào dễ dàng.
Quang học chất lượng cao
Quang học Nikon nổi tiếng cung cấp hình ảnh rõ nét và sắc nét trên các thiết bị xét nghiệm tấm.
Các đặc tính
Thí nghiệm thông minh với các xét nghiệm tự động
Sử dụng phần cứng quang học chính xác của Nikon, tất cả các lợi thế về độ nhạy và độ phân giải cao từ kính hiển vi cấp độ nghiên cứu đều được giữ lại bởi một thiết bị phòng thí nghiệm để bàn dễ vận hành, do AI điều khiển

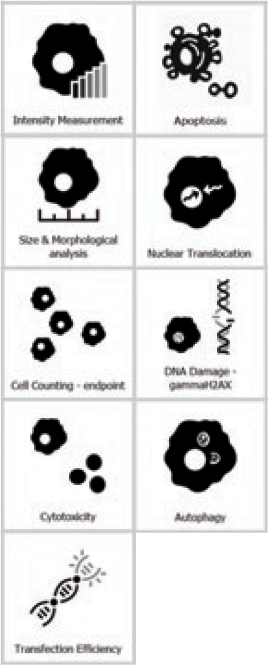

Các xét nghiệm chuẩn
Đo cường độ
So sánh các thay đổi mức độ biểu hiện protein trong tế bào và nhân tế bào trong nhiều giếng.
Đếm tế bào (điểm cuối)
Đếm số lượng nhân tế bào trong một mẫu cố định và diện tích của giếng chứa tế bào.
Đếm tế bào (tăng sinh)
Đo lường những thay đổi về độ hội tụ và đếm nhân trong các mẫu sống theo thời gian.
Hiệu suất chuyển gen
Nghiên cứu tỷ lệ phần trăm tế bào biểu hiện protein mục tiêu và báo cáo hiệu quả biểu hiện.
Phân tích kích thước & hình thái
Phân tích hình thái tế bào bằng cách đo nhân tế bào, tế bào chất và kích thước của vùng tế bào.
Độc tính tế bào
Đo tỷ lệ phần trăm tế bào chết trong số tất cả các tế bào và đánh giá độc tính tế bào.
Các xét nghiệm tùy chọn
Sự chuyển vị hạt nhân
Đo sự chuyển vị hạt nhân của NF-κB, cho biết kích thích ngoại bào.
Tự thực
Đo số lượng autophagosome, diện tích của chúng và cường độ huỳnh quang của chúng.
Thực bào
Đo số lượng, diện tích và cường độ huỳnh quang của các hạt sinh học được đưa vào tế bào bằng thực bào.
Nội bào
Đo số lượng, diện tích và cường độ huỳnh quang của các hạt được hình thành bởi nội bào, được lấy từ bên ngoài tế bào.
Sự phát triển của sợi thần kinh
Đo số lượng và chiều dài của sợi thần kinh nhô ra từ thân tế bào thần kinh.
Vết thương Quá trình chữa lành.
Đo lường quá trình phục hồi của vùng được lấp đầy trong vết thương nhân tạo theo thời gian.
Chu kỳ tế bào (Fucci)
Đo tỷ lệ tế bào trong mỗi pha chu kỳ tế bào dựa trên Fucci, hệ thống báo cáo chu kỳ tế bào huỳnh quang được mã hóa theo gen.
Kết quả dễ dàng khi sử dụng AI
Giao diện phần mềm Smart Experiment của ECLIPSE Ji sử dụng trí tuệ nhân tạo (AI) mới được phát triển, được triển khai để giảm thiểu lỗi và tối đa hóa việc thu thập dữ liệu.
| Đầu vào | Đầu ra | ||
|---|---|---|---|
 Nạp một tấm |
 Chọn xét nghiệm / Đầu vào thông tin cơ bản |
 Kiểm tra kết quả chụp và kết quả phân tích |
 Báo cáo |
| bước 1 | bước 2 | bước 3 | bước 4 |
| ECLIPSE Ji |
Trước khi thu thậpAI tự động đánh giá trạng thái của tấm và tự động điều chỉnh các điều kiện thu thập |
Thu thập/phân tích/hiển thị dữ liệu thực tếThu thập tự động, trích xuất dữ liệu, lập biểu đồ trong các điều kiện thu thập được tối ưu hóa |

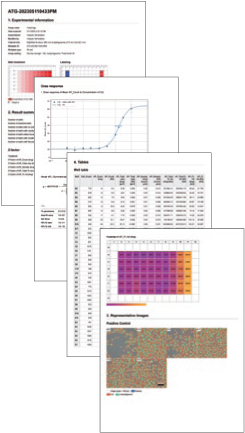

Báo cáoXuất dữ liệu chỉ bằng một cú nhấp chuột |
Chụp ảnh và phân tích tế bào đơn lẻ dễ dàng
AI dựa trên Học sâu xác định cài đặt thu thập và tham số phân tích hình ảnh, giúp các nhà nghiên cứu tiết kiệm thời gian quý báu khi làm việc với kính hiển vi.

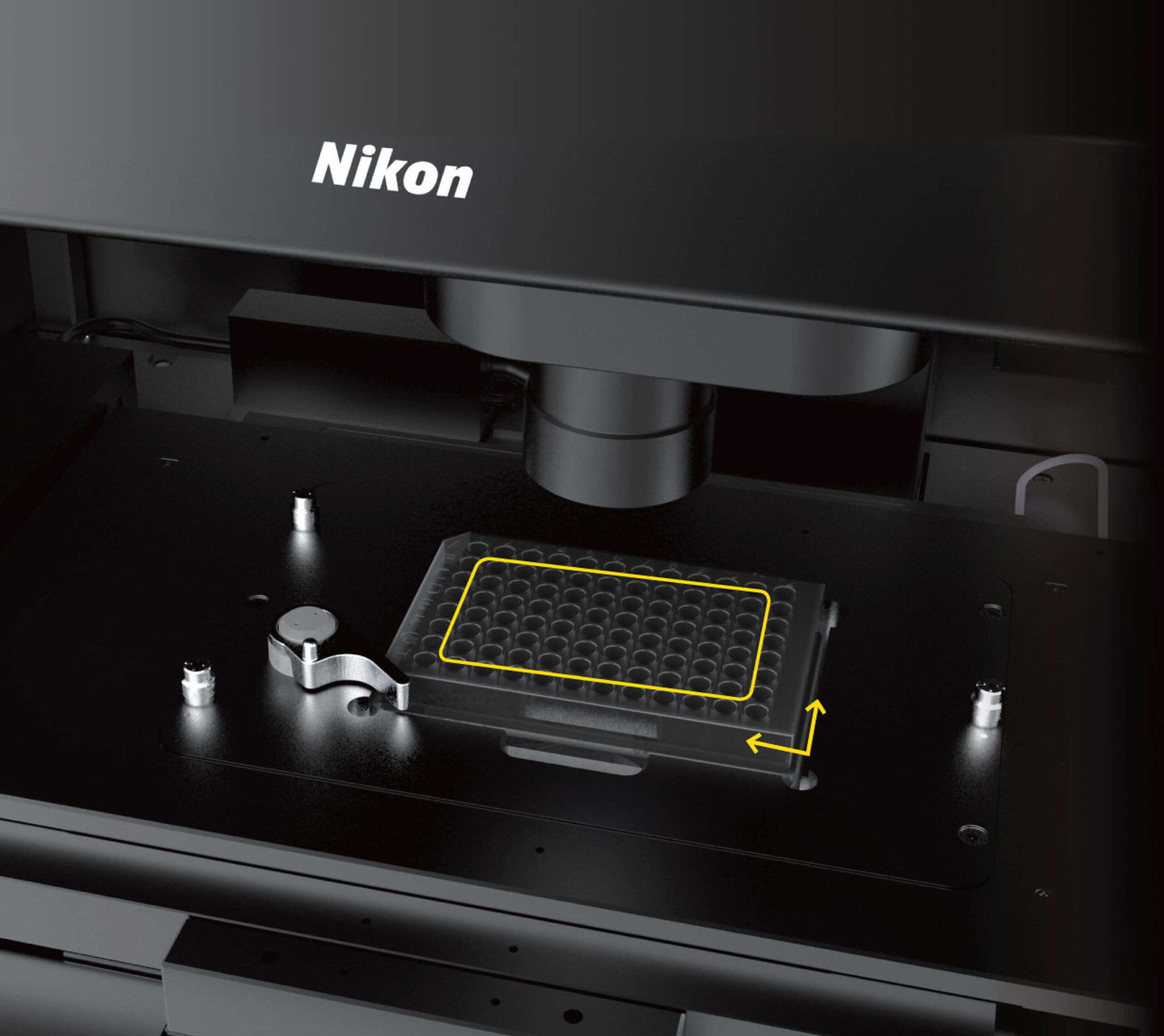

Phát hiện tấm tự động
Loại và kích thước tấm được phát hiện tự động. Không cần phải chọn từ danh sách hoặc nhập dữ liệu tấm thủ công.
Tự động phát hiện mẫu
Bản xem trước nhanh trên toàn bộ tấm sẽ xác định giếng nào có mẫu, cho phép người dùng dễ dàng bỏ qua các giếng trống.
Tự động tính toán cài đặt phơi sáng tối ưu
Không cần phải điều chỉnh cường độ ánh sáng và thời gian phơi sáng rắc rối. Cài đặt phơi sáng tối ưu để phân tích hình ảnh được tự động tính toán từ các giá trị độ sáng của tất cả các giếng.
Tự động căn chỉnh tấm
Không cần căn chỉnh. Hệ thống tự động phát hiện và hiệu chỉnh vị trí tấm.

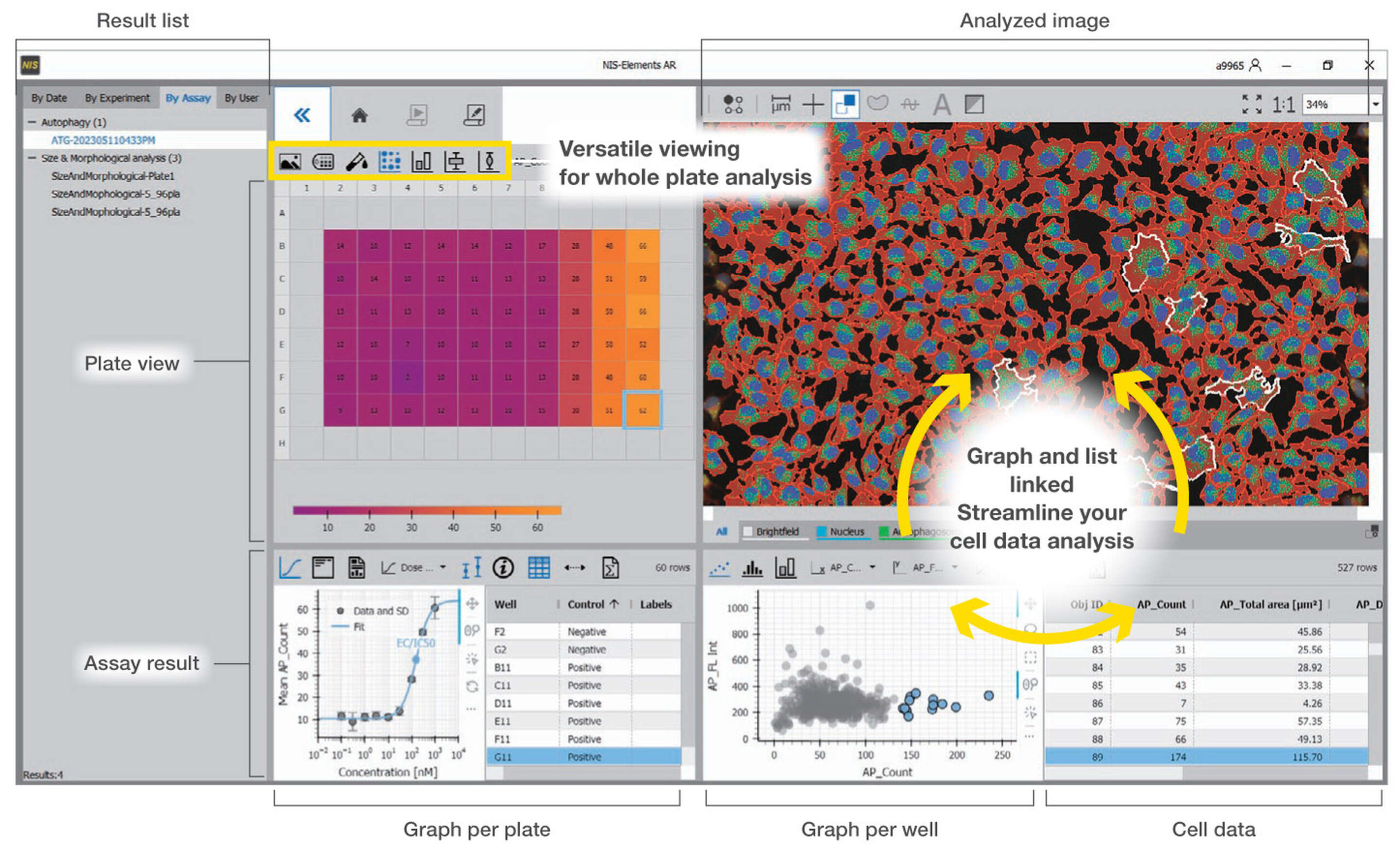

Giao diện người dùng được thiết kế cho kính hiển vi giàu dữ liệu
Hình ảnh và dữ liệu phân tích tương ứng cho tấm, cũng như mỗi ô được chứa trong một giao diện tương tác và liên kết. Người dùng có thể điều hướng và nhanh chóng hình dung xu hướng và kết quả.

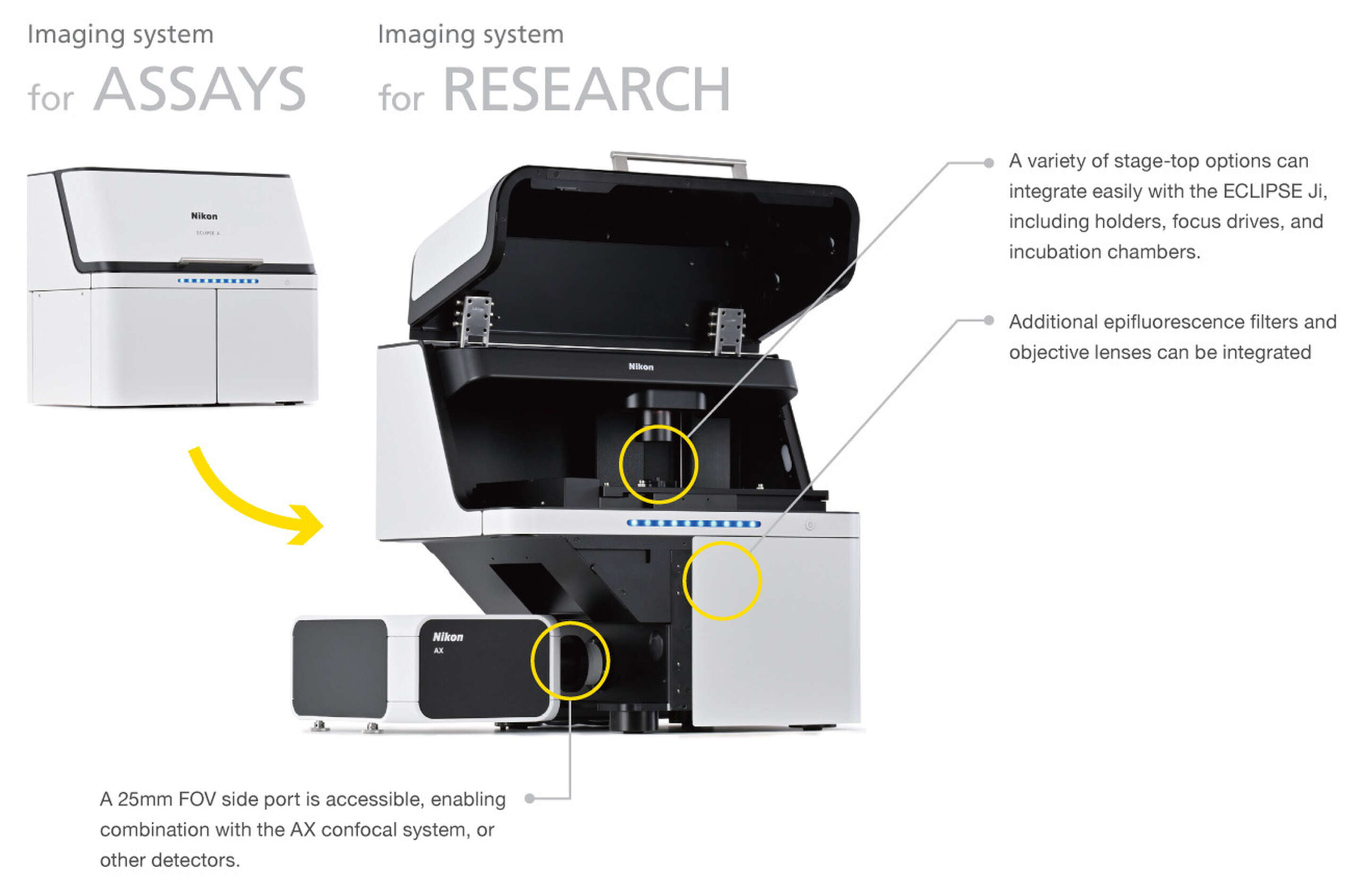

ECLIPSE Ji: Kính hiển vi đảo ngược kỹ thuật số đa chức năng
Ngoài các xét nghiệm trên đĩa, ECLIPSE Ji cũng có thể đóng vai trò là kính hiển vi nghiên cứu kỹ thuật số và có thể tích hợp với nhiều phần cứng ngoại vi khác nhau, từ bánh xe lọc đến hệ thống confocal như “AX“, hoặc máy ảnh có độ nhạy cao.
*Thiết kế và thông số kỹ thuật có thể khác với sản phẩm thực tế.
Thông số kỹ thuật
| Nhật thực Ji | |
|---|---|
| Phương pháp quan sát | Trường sáng, huỳnh quang Epi |
| Hệ thống quang học | Hệ thống quang học CFI Infinity Hệ thống quang học quan sát: Quan sát hình ảnh đảo ngượcFOV 25Chuyển đổi đường dẫn quang học: Chuyển đổi giữa hệ thống quang học camera tích hợp và cổng bên trái |
| Camera tích hợp | Thiết bị hình ảnh: Cảm biến CMOS đơn sắc 7,8 megapixel Tín hiệu đầu ra Âm thanh: Đơn sắc 12 bit/8 bitTốc độ khung hình: Tối đa 18 khung hình/giây Số pixel đầu ra: 2800×2800 pixel (khi sử dụng xét nghiệm) |
| Tập trung | Hệ thống truyền động: Động cơ (Chuyển động lên/xuống thông qua vật kính của ống ngắm PFS)Hành trình lấy nét: Khoảng 10 mmTốc độ lấy nét: Tốc độ truyền động tối đa 2,5 mm/giây |
| PFS* | Kiểm soát duy trì điểm hội tụ: Phương pháp chiếu ánh sáng hồng ngoại Phương pháp quan sát áp dụng: Trường sáng, Quan sát huỳnh quang |
| Phần chiếu sáng truyền dẫn | Chiếu sáng Koehler Nguồn sáng: LED |
| Sân khấu | Hành trình: X: ±59 mm, Y: ±39,5 mm Tốc độ truyền động tối đa Khoảng 25 mm/giây |
| Ống mũi | Lỗ lắp ống kính vật kính: 6 Phương pháp truyền động ống ngắm: Động cơ |
| Tháp pháo khối huỳnh quang | Số lượng khối lọc có thể lắp đặt: 6 (Tương thích với khối lọc trường rộng) Phương pháp truyền động tháp pháo : Động cơ |
| Phần phân phối ánh sáng | Nguồn sáng được sử dụng: Nguồn sáng LED huỳnh quang D-LEDI2 |
| Giao diện PC | Giao diện USB: Giao diện thiết bị (dành cho camera tích hợp) Đầu nối B USB 3.0 (Siêu tốc) |
| Xếp hạng đầu vào | 100V-240VAC±10%, 3,0 A, 50/60 Hz |
| Tiêu thụ điện năng | 320 W |
| Dây nguồn điện | – 100 đến 120 V: Dây nguồn 3 dây nối đất Loại SVT, SỐ 18 AWG, dài tối đa 3 m, định mức tối thiểu 125VAC với ổ cắm có thể tháo rời theo thông số kỹ thuật UL – 220 đến 240 V: Dây nguồn 3 dây nối đất Loại H05VV-F 1 mm2, dài tối đa 3 m, định mức tối thiểu 250VAC với ổ cắm có thể tháo rời theo thông số kỹ thuật EU/EN |
*PFS: chức năng tự động hiệu chỉnh sự dịch chuyển của tiêu điểm do thời gian trôi qua và/hoặc chuyển động của sân khấu.
