Tổng quan & Tính năng

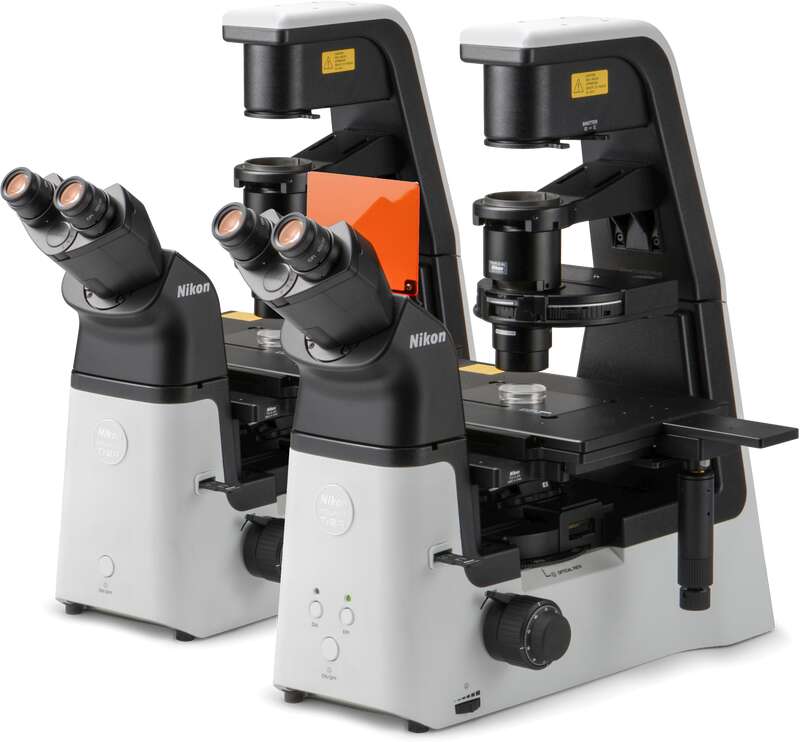

ECLIPSE Ts2R đặt ra một tiêu chuẩn mới cho kính hiển vi nghiên cứu đảo ngược, cung cấp nhiều phương pháp quan sát và ứng dụng trong một thân máy nhỏ gọn có thể dễ dàng lắp vừa trong không gian phòng thí nghiệm hạn chế trong khi vẫn duy trì khả năng vận hành tuyệt vời.
Các đặc tính
ECLIPSE Ts2R đặt ra một tiêu chuẩn mới cho kính hiển vi nghiên cứu đảo ngược, cung cấp nhiều phương pháp quan sát và ứng dụng trong một thân máy nhỏ gọn có thể dễ dàng phù hợp với không gian phòng thí nghiệm hạn chế trong khi vẫn duy trì khả năng vận hành tuyệt vời.
Các thao tác đơn giản
Các nút điều khiển trên kính hiển vi Ts2R được bố trí trực quan để hợp lý hóa quy trình làm việc. Các nút điều khiển bật/tắt và chuyển đổi Diascopic/Epi-fluorescence nằm ở bảng điều khiển phía trước trong khi các nút liên quan đến điều khiển Diascopic hoặc Epi-fluorescence được phân vùng ở bên trái và bên phải của thân kính hiển vi.

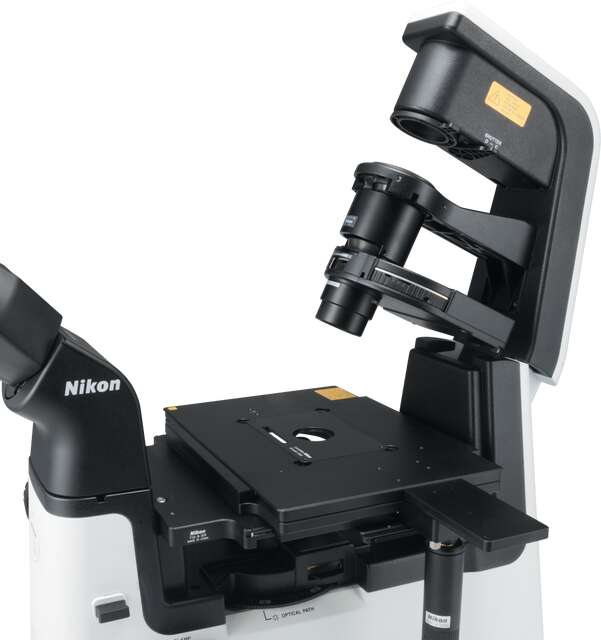

Thiết kế bệ mẫu công thái học mới để cải thiện quy trình làm việc
Chiều cao bệ mẫu của Ts2R đã được hạ thấp khoảng 30% so với kính hiển vi nghiên cứu tiêu chuẩn*, do đó đảm bảo vị trí cầm tay thoải mái trong quá trình vận hành lặp đi lặp lại và trao đổi mẫu. Hơn nữa, việc hạ thấp các cột đỡ và định vị cổng camera ở bên cạnh ống giúp cải thiện khả năng hiển thị mẫu.
*So sánh với Kính hiển vi nghiên cứu đảo ngược của Nikon ECLIPSE Ti2

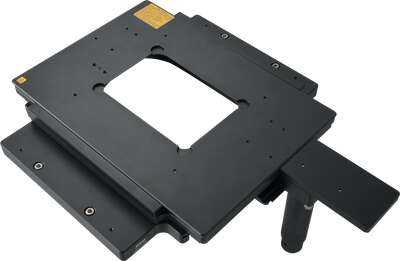

Bệ cơ học mới được phát triển

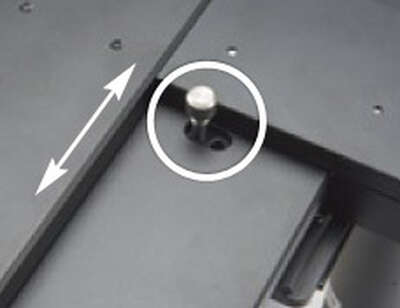

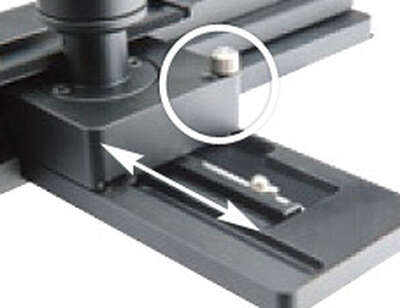

Ts2R có thể được cấu hình với bệ cơ học hình chữ nhật tùy chọn. Bệ này cung cấp hành trình di chuyển dài, cho phép người dùng quan sát toàn bộ một tấm giếng từ đầu đến cuối. Bạn cũng có thể đặt giới hạn cho hành trình di chuyển (ba chiều) để phù hợp với các mẫu hoặc bình thường dùng. Tay cầm bệ có hai chiều dài, dài hoặc ngắn, để đáp ứng thêm nhu cầu của người dùng.
➁ Giá đỡ đĩa Petri (35mm)
➂ Giá đỡ đĩa Petri (100mm)
➃ Kẹp đĩa giếng
➄ Terasaki
➅ Giá đỡ đa năng

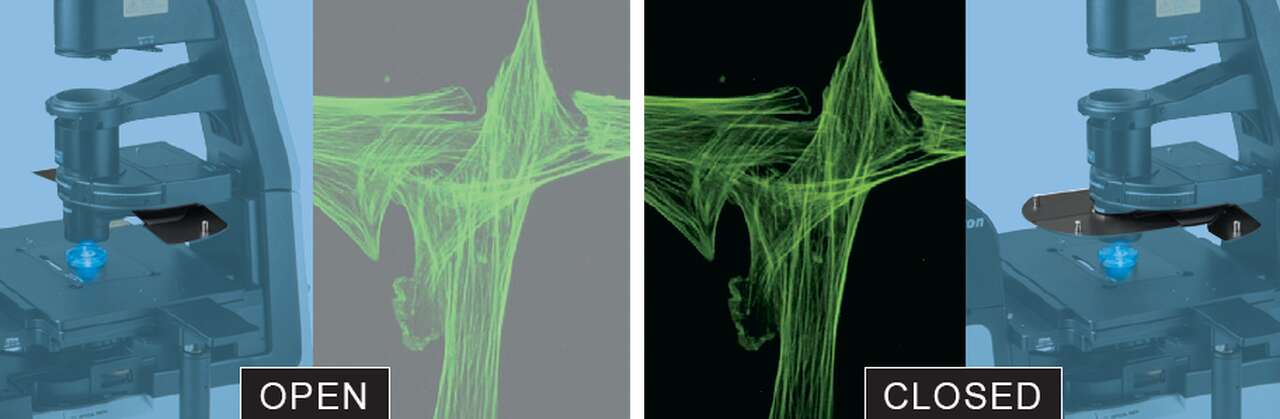

Quan sát huỳnh quang Epi S/N cao trong phòng sáng
Phụ kiện Contrast Shield tùy chọn chặn ánh sáng trong phòng, cung cấp phương pháp dễ dàng và tiết kiệm chi phí để đạt được quan sát huỳnh quang có tín hiệu trên nhiễu cao trong phòng thí nghiệm có ánh sáng mạnh.
Quan sát đa năng với đèn chiếu sáng LED
Nguồn sáng LED cường độ cao cho phép bạn thực hiện nhiều phương pháp quan sát khác nhau tương tự như kính hiển vi nghiên cứu đảo ngược ECLIPSE Ti2 cỡ lớn. Mẫu Ts2R-FL, cung cấp khả năng quan sát huỳnh quang Epi, cung cấp bốn kênh huỳnh quang, với 8 bước sóng khác nhau để lựa chọn.
Kỹ thuật tương phản “Emboss Contrast”
Kỹ thuật tương phản mới của Nikon tương thích với cả đĩa nuôi cấy bằng nhựa và thủy tinh. Không giống như độ tương phản pha hoặc NAMC, Emboss Contrast không yêu cầu ống kính vật kính đặc biệt và do đó có tác động tối thiểu đến quan sát Epi-huỳnh quang. Emboss Contrast cho phép dễ dàng quan sát các mẫu dày như phôi trong hình ảnh giả ba chiều với độ rõ nét tuyệt vời.
Thân máy nhỏ gọn giúp công việc của bạn trở nên đơn giản hơn
Các mô-đun chiếu sáng, bao gồm nguồn sáng huỳnh quang Epi, đã được tích hợp liền mạch vào thân máy chính của kính hiển vi, tạo nên hình thức thiết kế nhỏ gọn và đơn giản nhưng cũng rất bền. Cấu trúc nhỏ gọn cũng có khả năng chống rung để cung cấp các quan sát mẫu cực kỳ ổn định.

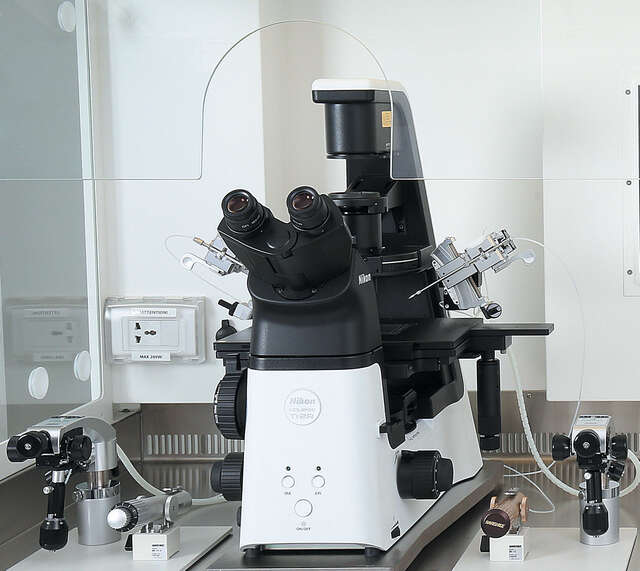

Dễ dàng lắp vừa bên trong tủ hút khí tầng
Kích thước nhỏ gọn của kính hiển vi Ts2R giúp dễ dàng cất giữ và vận hành bên trong tủ hút khí tầng. Ngoài ra, vị trí camera ở cổng bên và bệ thấp giúp người dùng đỡ mệt mỏi khi phải thao tác bệ lặp đi lặp lại và giúp quan sát rõ bệ và mẫu ngay cả khi khung chụp được hạ xuống.
Độ chính xác và chất lượng cao
Hiệu suất quang học tiên tiến
Ts2R tương thích với ống kính vật kính CFI60 nổi tiếng của Nikon, cung cấp khẩu độ số cao và khoảng cách làm việc dài để mang lại hình ảnh cực kỳ rõ nét.
Thông số kỹ thuật
| Ts2R | Ts2R-FL | |
|---|---|---|
| Hệ thống quang học | Hệ thống quang học CFI60 Infinity | |
| Phương pháp quan sát | Trường sáng, Tương phản pha hiệu chỉnh1, Tương phản pha, Tương phản điều biến tiên tiến của Nikon2, DIC, Tương phản nổi*3, Quan sát thoi phân bào | Trường sáng, Tương phản pha hiệu chỉnh1, Tương phản pha, Tương phản điều biến tiên tiến của Nikon2, DIC, Tương phản nổi*3, Huỳnh quang epi, Quan sát thoi phân bào |
| Chiếu sáng đối sáng | Đèn chiếu LED trắng có độ sáng cao (Eco-illumination), Ống kính mắt ruồi tích hợp | |
| Chiếu sáng phản xạ | — | Đèn chiếu LED, ống kính mắt ruồi tích hợp; có thể cấu hình với tối đa 4 đơn vị LED huỳnh quang khác nhau (các bước sóng khả dụng: 385, 455, 470, 505, 525, 560, 590, 625 nm) |
| Ống thị kính |
|
|
| Thị kính (Trường nhìn – F.O.V.) | 10X (22), 12.5X (16), 15X (14.5) | |
| Cổng camera (Thị kính : Cổng) | • TS2R-P-CF 100:0/0:100 • TS2R-P-CH 100:0/20:80 • TS2R-P-CHL 100:0/50:50 |
|
| Lấy nét | Thông qua chuyển động lên/xuống của mâm xoay, Hành trình (thủ công): Lên 8 mm, xuống 3 mm Hành trình chỉnh thô: 5,0 mm mỗi vòng quay, Hành trình chỉnh tinh: 0,1 mm mỗi vòng quay, Có thể điều chỉnh mô-men xoắn của chuyển động thô, Cơ chế lấy nét lại được tích hợp |
|
| Mâm xoay mũi vật kính | Mâm xoay 6 vị trí, Có khe lắp lăng kính DIC | |
| Tụ quang | Mâm xoay tụ quang, lắp được tối đa 7 mô-đun: Tương phản pha, DIC, NAMC, IMSI, Tương phản nổi và ND cho trường sáng Sử dụng với một trong các loại tụ quang: tụ quang ELWD, tụ quang LWD hoặc tụ quang NAMC |
|
| Thanh trượt | • Thanh trượt PH căn chỉnh sẵn hoặc có thể căn chỉnh, hỗ trợ vật kính 10x, 20x, 40x cho Tương phản pha • Thanh trượt Tương phản nổi (phải lắp thanh trượt phía ống thị kính), hỗ trợ vật kính 10x, 20x, 40x, 60x cho Tương phản nổi |
|
| Bàn sa trượt | • Bàn sa trượt phẳng, kích thước bàn 260 (X) × 300 (Y) mm, kèm theo hai loại vòng giữ mẫu • Bàn sa trượt cơ hình chữ nhật, hành trình: 114 (X) × 73 (Y) mm Giới hạn hành trình XY có thể điều chỉnh Hỗ trợ 8 loại phiến kính kiểm tra vi mô, kẹp giếng và kẹp giữ mẫu |
|
| Giá đỡ | • C-S-HP35 Giá đỡ đĩa petri 35 mm • C-S-HLP100 Giá đỡ đĩa petri 100 mm • C-S-HT Giá đỡ Terasaki cho đĩa Terasaki và đĩa φ65 • C-S-HS Giá đỡ lam kính cho lam kính, đĩa φ54 và buồng đếm tế bào • C-S-HU Giá đỡ đa năng cho đĩa Terasaki, lam kính, đĩa φ35–65 và buồng đếm tế bào • C-S-HG Giá đỡ vòng kính • C-S-HLS Bộ giá đỡ vòng • TC-S-HA Giá đỡ acrylic |
|
| Bộ gắn huỳnh quang epi | — | Mâm xoay lọc huỳnh quang epi (tích hợp trong thân chính) Khối lọc có cơ chế loại bỏ nhiễu Có thể lắp tối đa 4 khối lọc huỳnh quang epi, một vị trí được sử dụng cho quan sát trường sáng Có thể gắn tấm chắn tương phản (tùy chọn; LWD, ELWD) |
| Kích thước | 286 (W) ×466 (D) ×542 (H) mm | 286 (W) ×466 (D) ×542 (H) mm |
| Trọng lượng(approx.) | 17kg | 18kg |
| Điện áp định mức / Dòng điện | 100V-240V, Less than 0.65A | |
| Công suất tiêu thụ | 30W | |
*1 APC (Tương phản pha hiệu chỉnh) là một loại quan sát tương phản pha với hiệu ứng hào quang được giảm thiểu nhờ lớp phủ thấu kính độc quyền của Nikon.
*2 NAMC (Tương phản điều biến tiên tiến của Nikon) là phương pháp quan sát tương phản điều biến độc quyền của Nikon, cung cấp hình ảnh có chiều sâu tương tự như quan sát DIC, ngay cả với mẫu trên đĩa nhựa.
*3 Tương phản nổi là phương pháp quan sát tương phản độc quyền của Nikon. Phương pháp này tạo ra hình ảnh giả lập ba chiều bằng cách sử dụng chiếu sáng tiêu cự, giúp tăng độ tương phản cho mẫu.
