Tổng quan & Tính năng
Độ sắc nét đáng kinh ngạc trên toàn bộ phạm vi phóng đại rộng

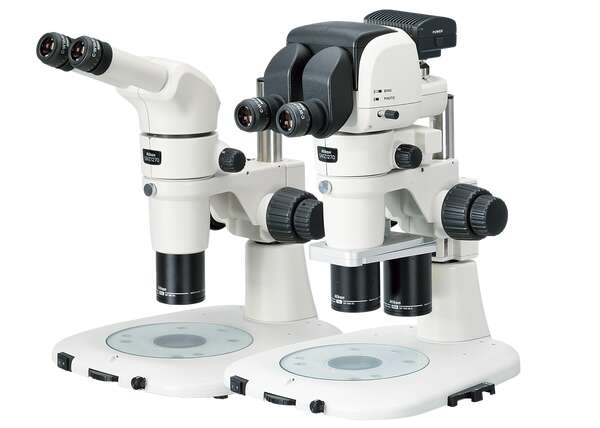

Kính hiển vi SMZ1270 SMZ1270i cung cấp tỷ lệ thu phóng cao nhất trong cùng loại là 12,7x (0,63 – 8x).
Nó cung cấp trường nhìn rộng ở độ phóng đại thấp, cho phép dễ dàng xác nhận mục tiêu quan sát, trong khi quang học tiên tiến của nó cung cấp hình ảnh sáng và sắc nét trên toàn bộ trường nhìn. SMZ1270i cũng được trang bị các chức năng thông minh cho phép tự động phát hiện dữ liệu phóng đại.
Tải xuống Catalogue kính hiển vi soi nổi (10,02MB)
Các đặc tính
Tỷ lệ thu phóng cao nhất trong cùng loại
SMZ1270/1270i cung cấp tỷ lệ thu phóng cao nhất trong cùng loại là 12,7x (0,63 – 8x). Nó cung cấp cả khả năng quan sát trường nhìn rộng có độ phóng đại thấp của toàn bộ đĩa petri 35 mm* trong quá trình sàng lọc và khả năng quan sát có độ phóng đại cao của các cấu trúc tế bào nhỏ.
* Với vật kính 1x ở độ phóng đại thấp nhất.
Phóng to 0,63x
Mẫu: Ampulex
Thu phóng 8x
Hiệu chỉnh quang sai màu cấp cao
Hệ thống quang học Apochromat đã được áp dụng cho các thấu kính trong thân máy zoom SMZ1270/1270i để đạt được hiệu chỉnh quang sai màu cấp cao. Chúng cung cấp hình ảnh sắc nét mà không bị nhòe hoặc viền màu.
Quang học Apochromat(chụp bằng SMZ1270+Plan App 1x/WF)
Quang học thông thường

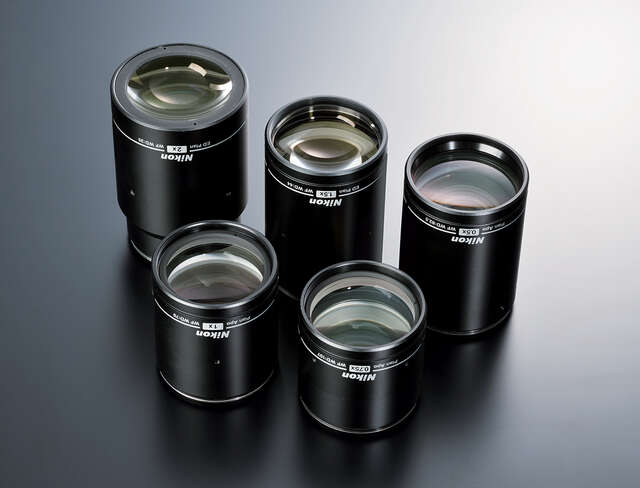

Mới phát triển mục tiêu
Các vật kính dòng WF mới được phát triển cung cấp hình ảnh sáng đồng đều ngay cả ở độ phóng đại thấp và quan sát trường nhìn rộng khi sử dụng với SMZ1270/1270i. Ngoài ra, vật kính 0,75x hiện đã có, mở rộng dòng vật kính có độ phóng đại thấp.

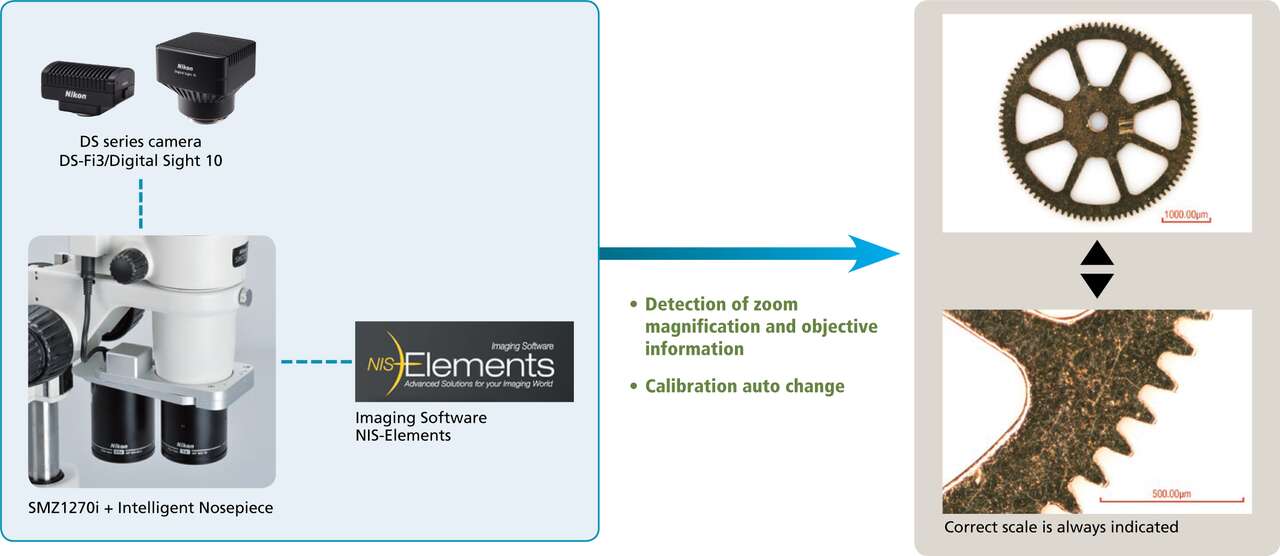

Chức năng thông minh để đọc trạng thái
Khi kết hợp với phần mềm hình ảnh NIS-Elements, SMZ1270i có thể phát hiện dữ liệu phóng đại thu phóng. Ngoài ra, khi gắn thêm Intelligent Nosepiece P-RNI2, dữ liệu liên quan đến vật kính đang sử dụng cũng được phát hiện. Dữ liệu hiệu chuẩn được tự động thay đổi, sau khi thay đổi độ phóng đại, để hiển thị thang đo và kết quả đo lường phù hợp trên hình ảnh.

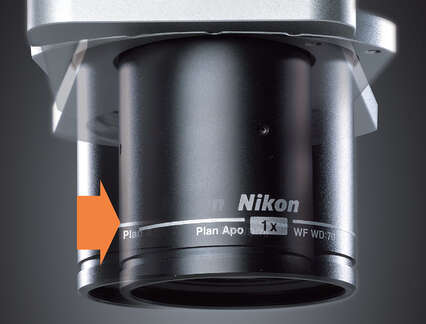

Quan sát trên trục bằng ống ngắm
Ống ngắm đôi cung cấp hình ảnh trên trục dễ dàng, cho phép quan sát đáy lỗ, đo lường chính xác đơn giản và hình ảnh độ sâu tiêu cự mở rộng (EDF) mà không bị biến dạng.
Chế độ xem trên trục
Không có ống mũi

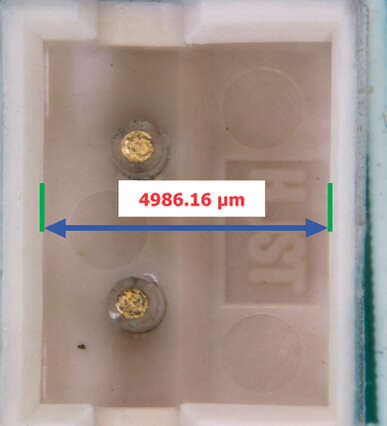

Chụp ảnh trên trục

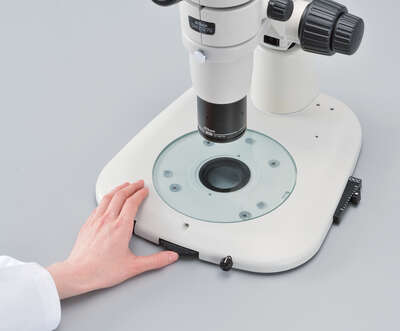

Công thái học thiết kế
Ống thị kính có nhiều góc nghiêng khác nhau để quan sát thoải mái. Chúng cung cấp tầm mắt tối ưu cho từng người dùng. Ngoài ra, chân đế mỏng và chân đế chiếu sáng LED Diascopic giúp dễ dàng trình bày và lấy mẫu vật.
Tư thế quan sát
Với Chân đế chiếu sáng Diascopic LED và Chân đế chiếu sáng Diascopic Fiber, có thể điều khiển tiêu điểm trong khi quan sát bằng cách sử dụng nút xoay ở phía trước đế.
Có thể mở rộng với nhiều loại phụ kiện
Ngoài các phụ kiện tùy chọn cơ bản, các mẫu này cũng có sẵn các phụ kiện cao cấp tương tự được sử dụng với các mẫu cao cấp hơn. Bao gồm ống trinocular và chân đế chiếu sáng diascopic LED loại mỏng. Chúng cho phép nhiều cấu hình kính hiển vi khác nhau phù hợp với nhiều cuộc kiểm tra thường quy và nhiều ứng dụng nghiên cứu và phát triển.
Mẫu: Não của ruồi giấm trưởng thành biểu hiện GFP.
Hình ảnh do Tiến sĩ Hokto Kazama cung cấp, Cơ chế mạch của nhận thức cảm giác, Viện khoa học não bộ,
Mẫu: Sợi
Chiếu sáng OCC
Chiếu sáng OCC làm tăng độ tương phản của các cấu trúc mẫu trong suốt.
Chiếu sáng OCC
Mẫu: Hemicentrotus pulcherrimus ở giai đoạn hai tế bào.
Chiếu sáng trường sáng Diascopic

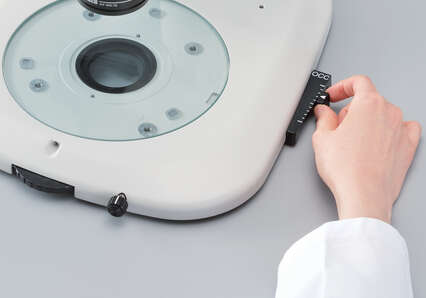

Với Chân đế chiếu sáng Diascopic LED và Chân đế chiếu sáng Diascopic Fiber, độ tương phản hình ảnh dưới ánh sáng OCC có thể dễ dàng điều chỉnh.
Thông số kỹ thuật
| SMZ1270 | SMZ1270i | |
|---|---|---|
| Hệ thống quang học | Kiểu quang học song song (kiểu thu phóng) | |
| Tỷ lệ thu phóng | 12,7 : 1 | |
| Phạm vi thu phóng | 0,63 – 8x (0,63/1/2/3/4/6/8x điểm dừng) | |
| Độ phóng đại tổng thể | 3,15 – 480x (tùy thuộc vào thị kính và vật kính) (với đèn chiếu sáng episcopic đồng trục: 15 – 540x) |
|
| Ống | Độ nghiêng của thị kính: 20° (Ống Binocular P-B) / 15° (Ống Trinocular P-TL100) / 0°-30° (P-TERG100 Ống nghiêng ba mắt, Ống nghiêng ba mắt P-TERG50) | |
| Thị kính | C-W10xB (F.N. 22), C-W15x (F.N. 16), C-W20x (F.N. 12.5), C-W30x (F.N. 7) | |
| Mục tiêu | Plan Apo 0.5x/WF, Plan Apo 0.75x/WF, Plan Apo 1x/WF, ED Plan 1.5x/WF, ED Plan 2x/WF | |
| Khoảng cách làm việc | 70 mm (có Plan Apo 1x/WF) | |
| Trọng lượng (xấp xỉ) | 9,8 kg (có Ống nhòm P-B + Chân đế chiếu sáng Diascopic LED P-DSL32) | 11,9 kg (có Ống nghiêng ba mắt P-TERG100 + Chân đế chiếu sáng Diascopic LED P-DSL32) |

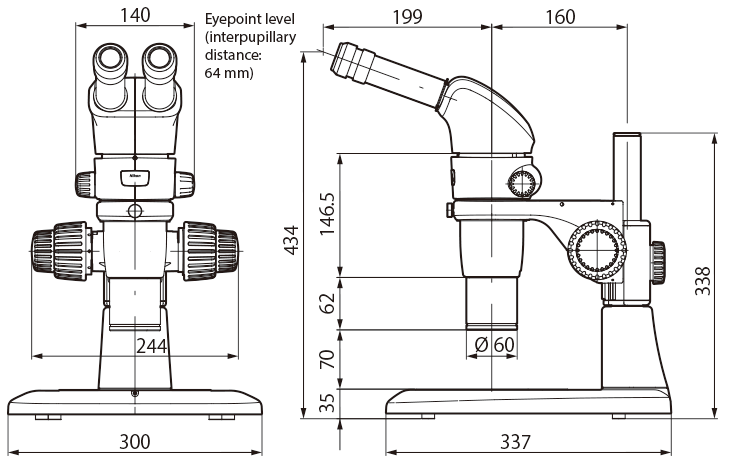

Sơ đồ
