Tổng quan & Tính năng
Khám lâm sàng đóng vai trò quan trọng trong chăm sóc y tế. Nikon đã phát triển một kính hiển vi sinh học mới, ECLIPSE Ci-L plus, với khái niệm giảm bớt căng thẳng về thể chất và tinh thần cho các bác sĩ lâm sàng và kỹ thuật viên phòng xét nghiệm sử dụng kính hiển vi hàng ngày. Trong cuộc phỏng vấn này, chúng tôi đã trao đổi với Tiến sĩ Akira Yoshikawa từ Khoa Bệnh lý Giải phẫu, Trung tâm Y tế Kameda – một bệnh viện hàng đầu ở phía nam tỉnh Chiba, Nhật Bản – về suy nghĩ của ông sau khi sử dụng kính hiển vi này và ống kính vật kính mới được phát triển cho kính hiển vi ‘CFI Plan Apochromat Lambda D’ để sử dụng hàng ngày.
Các đặc tính
Chuyển đổi độ phóng đại bằng động cơ

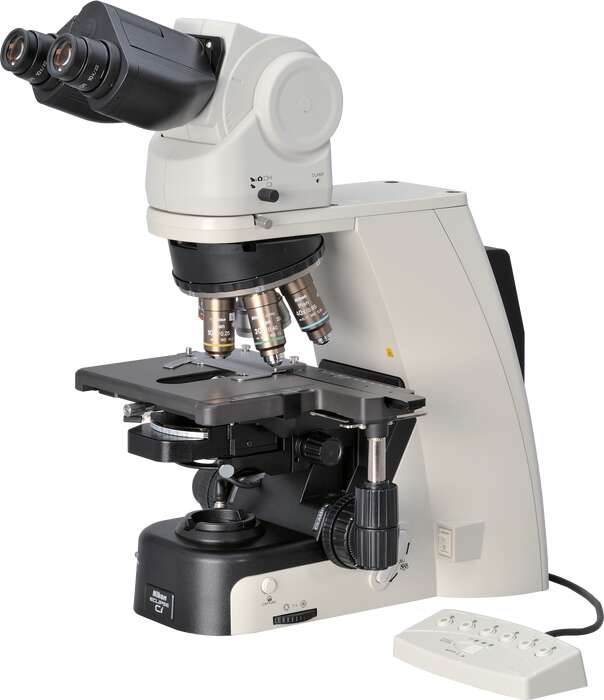

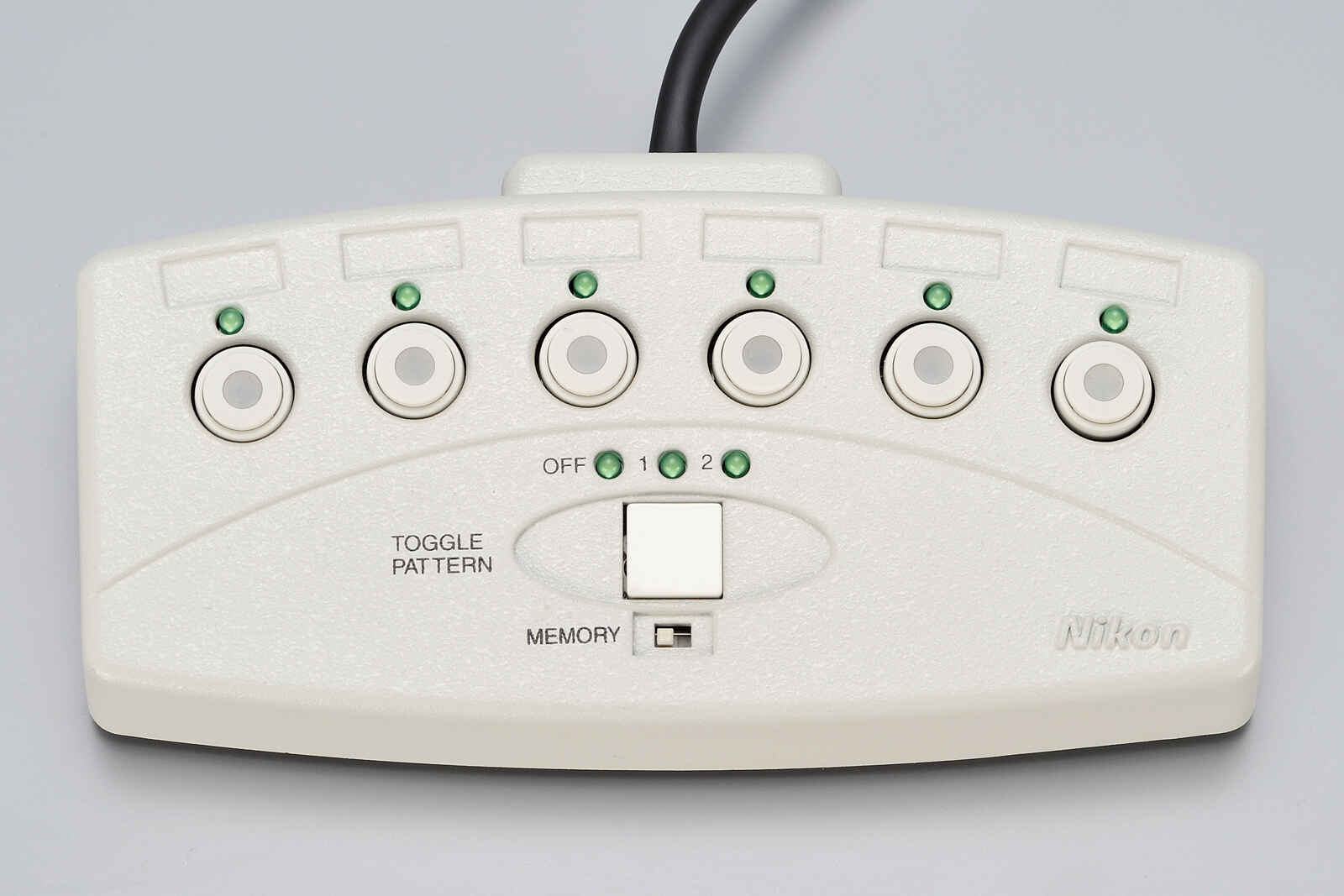

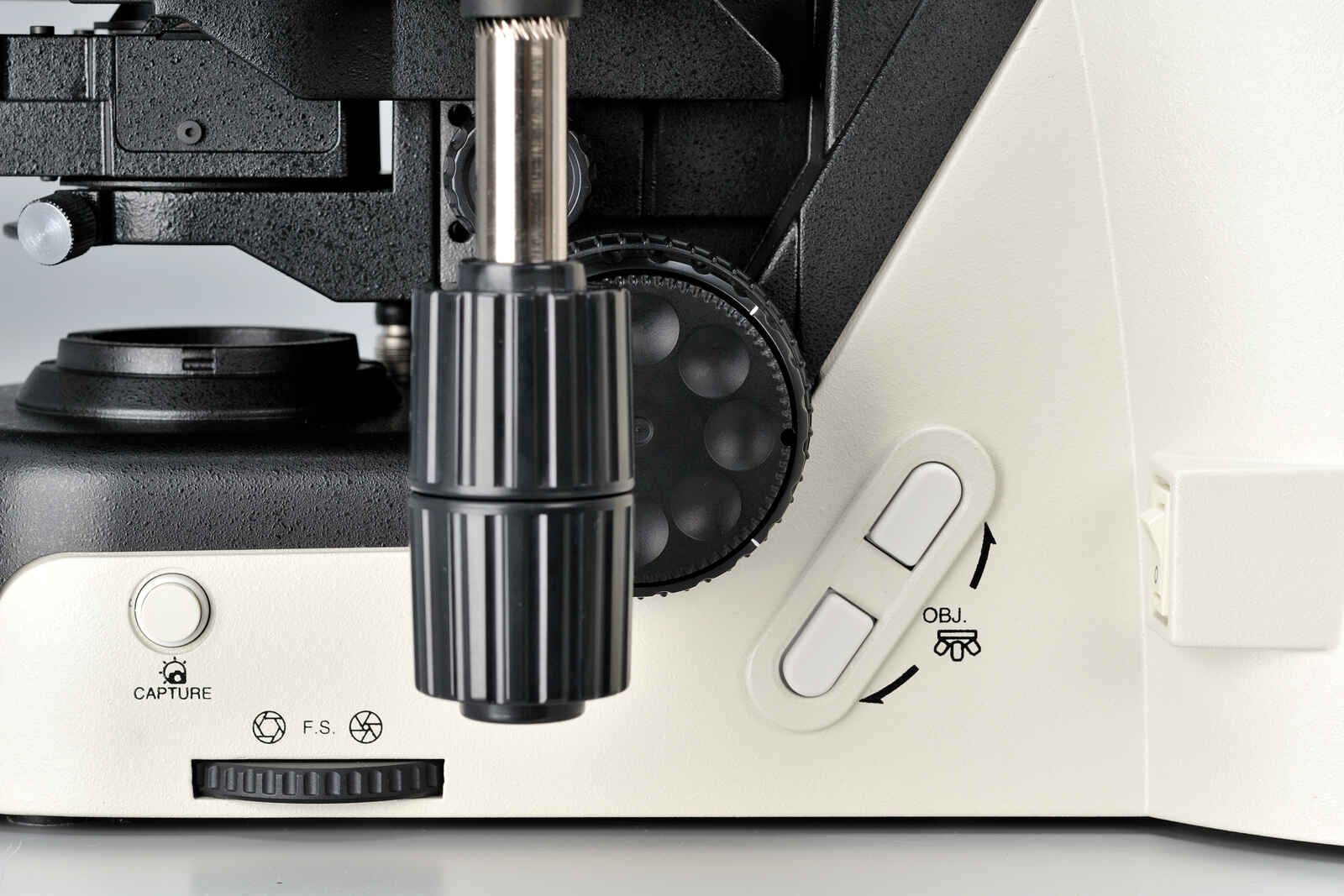

Độ phóng đại có thể dễ dàng thay đổi trong quá trình quan sát chỉ bằng một nút bấm trên thân kính hiển vi ECLIPSE Ci-E. Các nút này cũng có thể được lập trình cho từng vật kính cụ thể, giúp dễ dàng chuyển đổi giữa các cặp vật kính đã định sẵn. Cường độ ánh sáng do người dùng xác định cho mỗi mức độ phóng đại được tự động lưu lại và tái tạo khi thay đổi độ phóng đại. Bảng điều khiển từ xa cũng có thể được sử dụng để thay đổi độ phóng đại một cách thuận tiện.
Chiếu sáng Eco sáng và đồng đều
Chiếu sáng Eco* là hệ thống chiếu sáng tiết kiệm điện năng, thân thiện với môi trường, tạo ra độ sáng đồng đều và giảm chi phí cũng như công sức thay thế bóng đèn nhờ sử dụng đèn LED có độ phát quang cao với tuổi thọ lên đến 60.000 giờ. Bằng cách kết hợp thấu kính hội tụ, quang học fly-eye và chiếu sáng LED, hình ảnh sáng và đồng đều từ trung tâm đến mép có thể thu được ngay cả ở độ phóng đại cao. Đèn LED này tạo nhiệt thấp và cung cấp nhiệt độ màu đồng nhất ở mọi mức độ phóng đại.
* Mẫu halogen (Ci-S) cũng có sẵn.
Tăng cường sự thuận tiện trong vận hành
Quan sát với tư thế tự nhiên

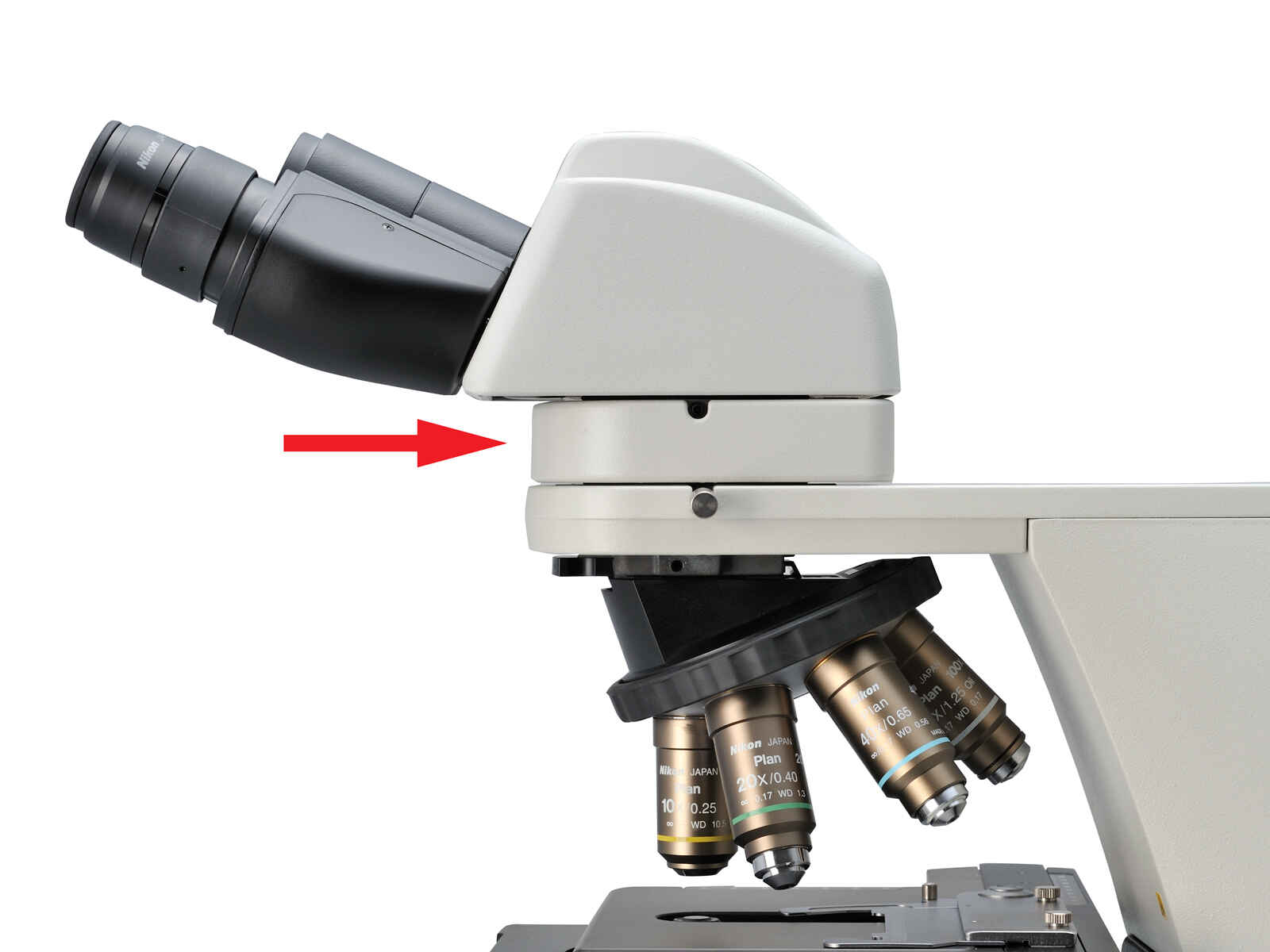

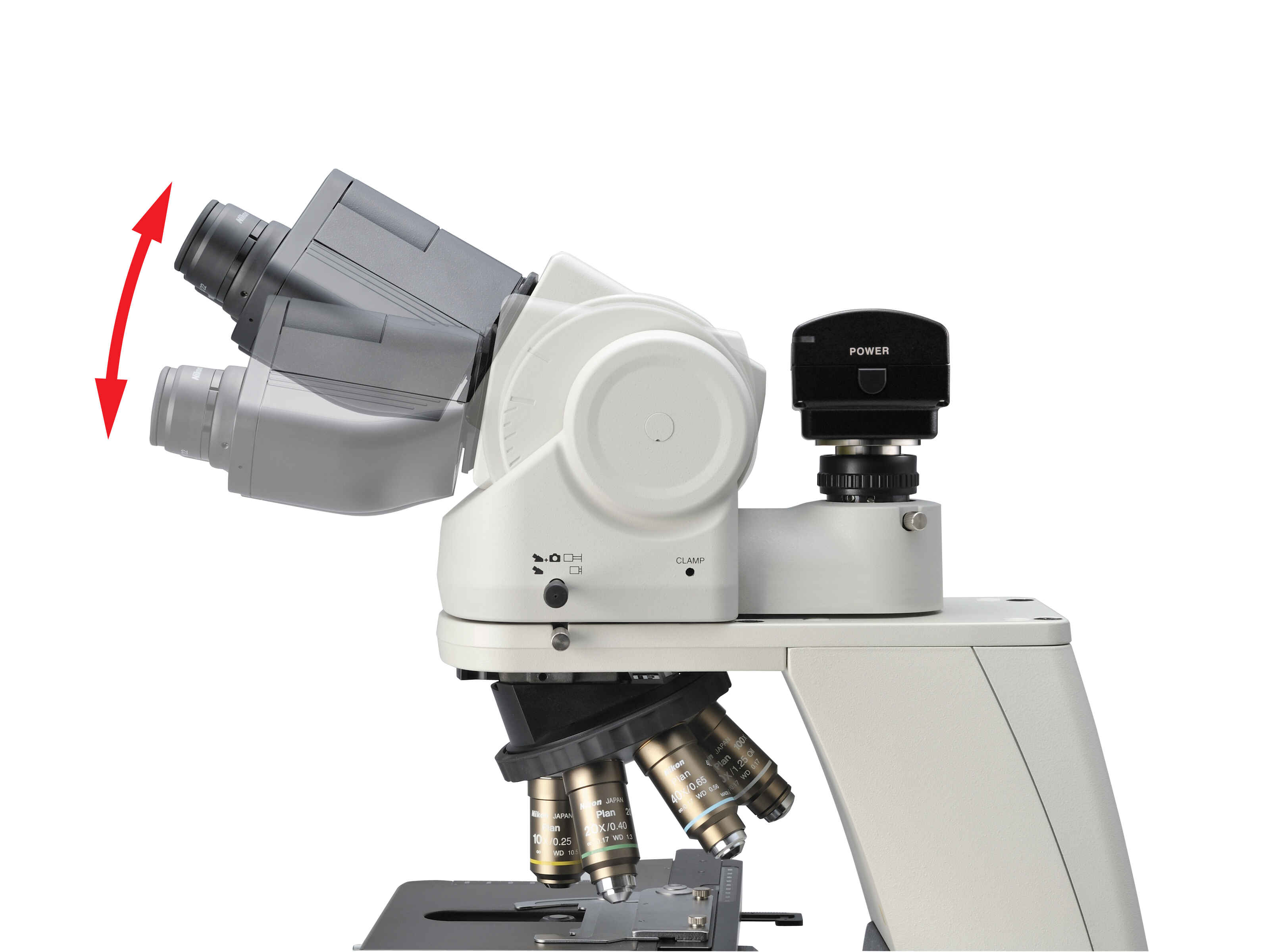

Sử dụng ống nhòm thiết kế công thái học với thị kính có thể nghiêng từ 10° đến 30° và kéo dài tối đa 40 mm, kính hiển vi có thể được điều chỉnh để phù hợp với tư thế tự nhiên của người sử dụng. Giá nâng mắt có thể nâng ống thị kính lên từng bước 25 mm (tối đa 100 mm*) và dễ dàng điều chỉnh để phù hợp với chiều cao điểm mắt của từng người dùng.
-
Tối đa 50 mm với ống nhòm thiết kế công thái học.

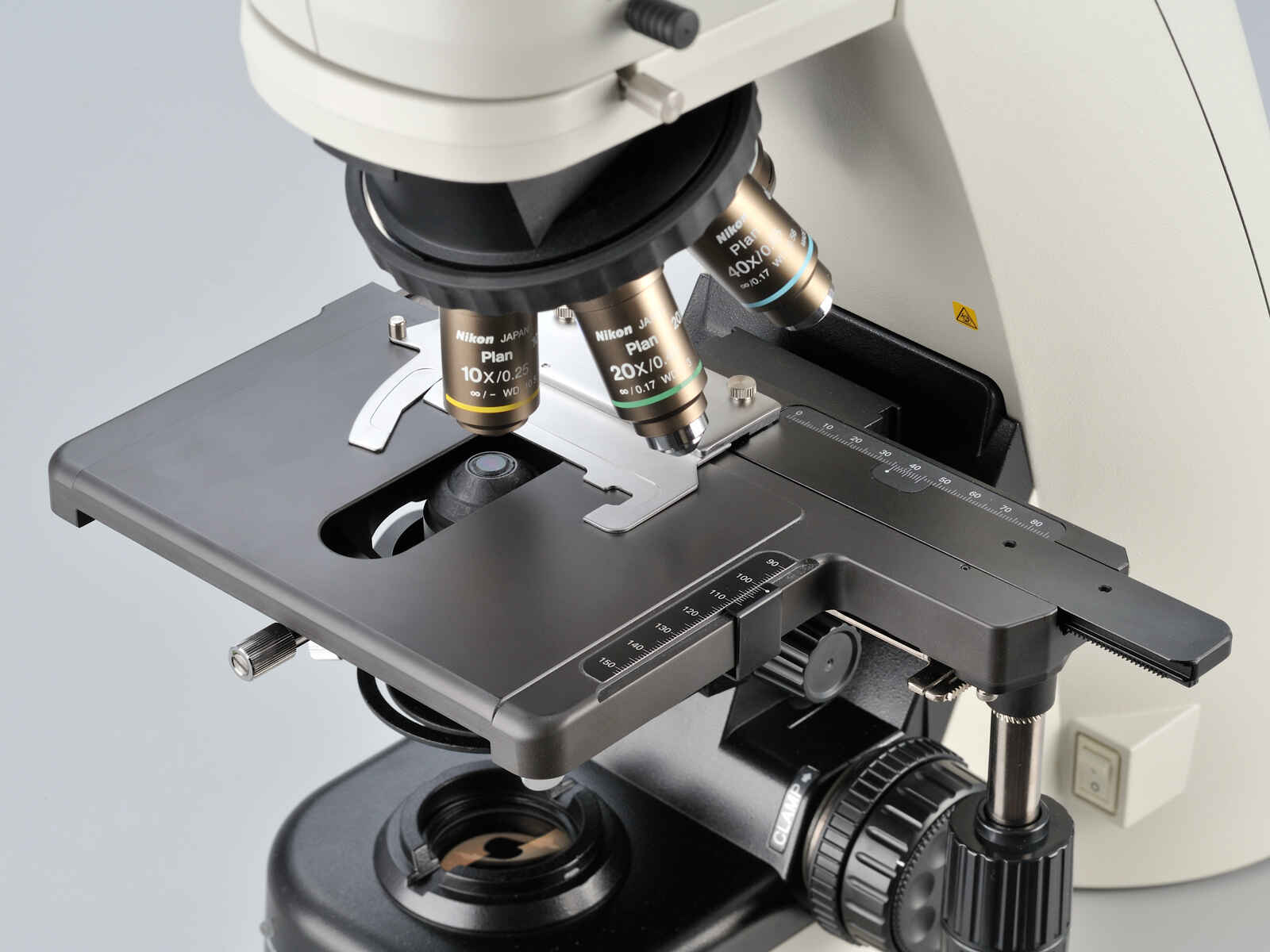

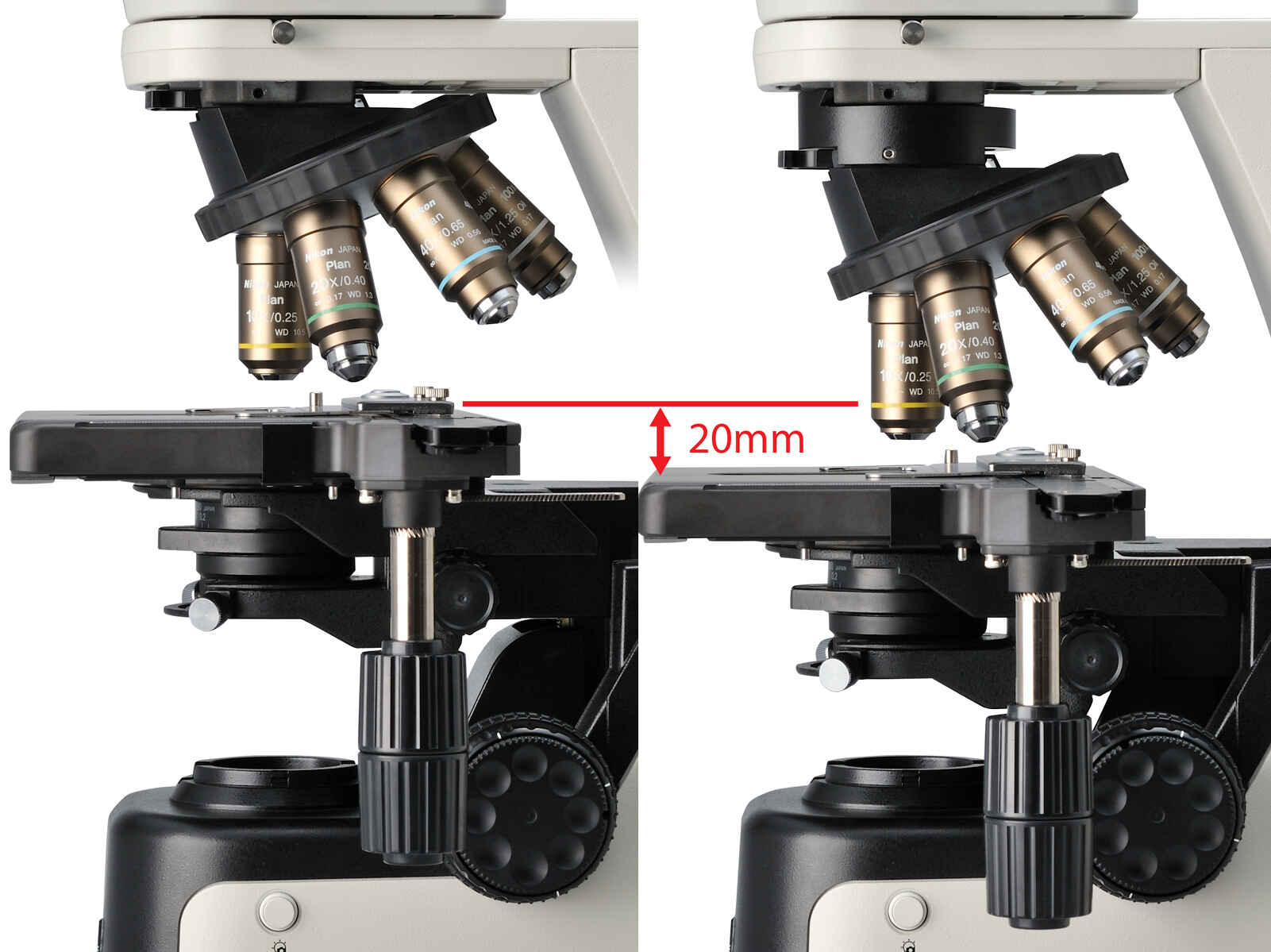

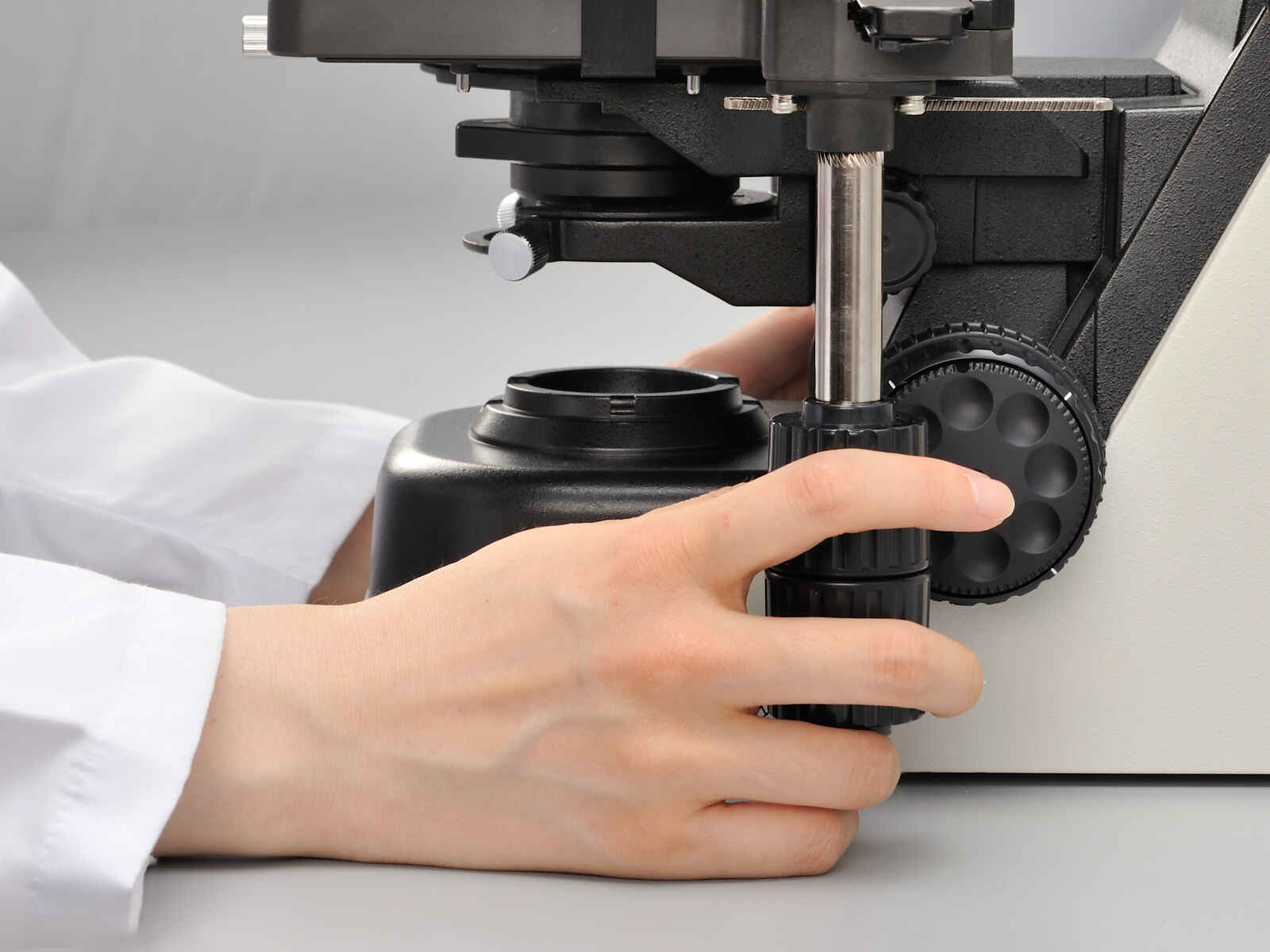

Vận hành bàn soi dễ dàng
Với việc bổ sung thêm miếng đệm đầu soi, chiều cao bàn soi có thể hạ thấp 20 mm so với vị trí tiêu chuẩn, giảm áp lực khi thay mẫu thường xuyên. Chiều cao tay cầm bàn soi cũng có thể được điều chỉnh để đảm bảo tư thế cầm tay thoải mái. Chiều cao bàn soi có thể được khóa bằng núm chỉnh tiêu cự, cho phép chỉnh tiêu cự nhanh chóng sau khi thay mẫu. Bàn soi được phủ một lớp gốm có độ bền cao, chống trầy xước.
Dễ chịu cho mắt, ngay cả khi sử dụng trong thời gian dài

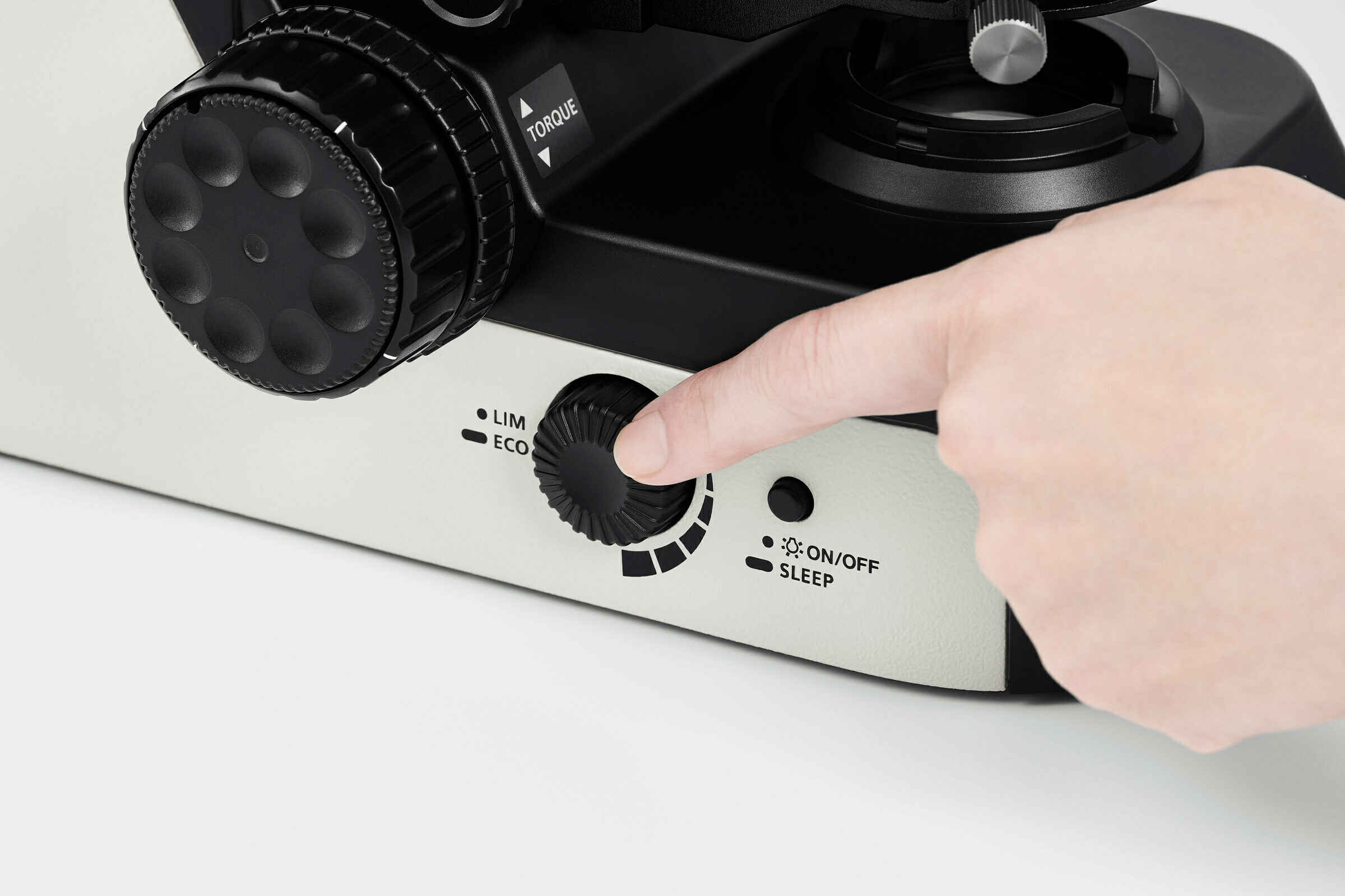

Duy trì độ sáng tối ưu

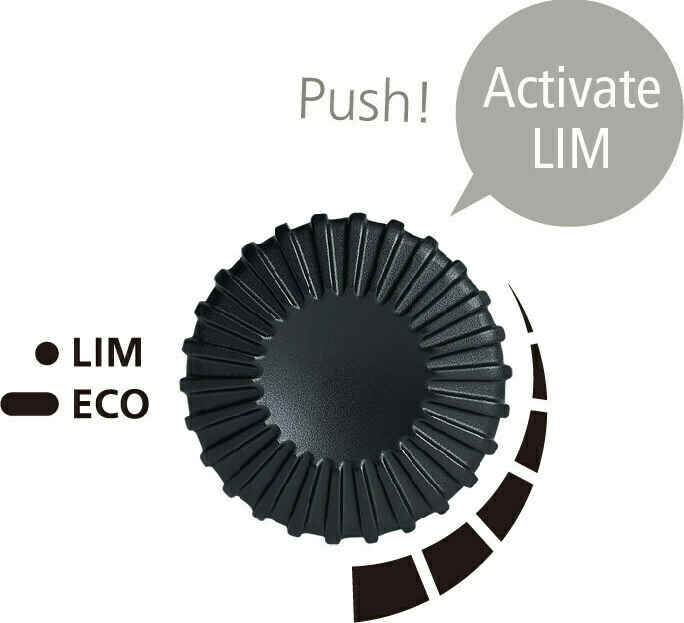

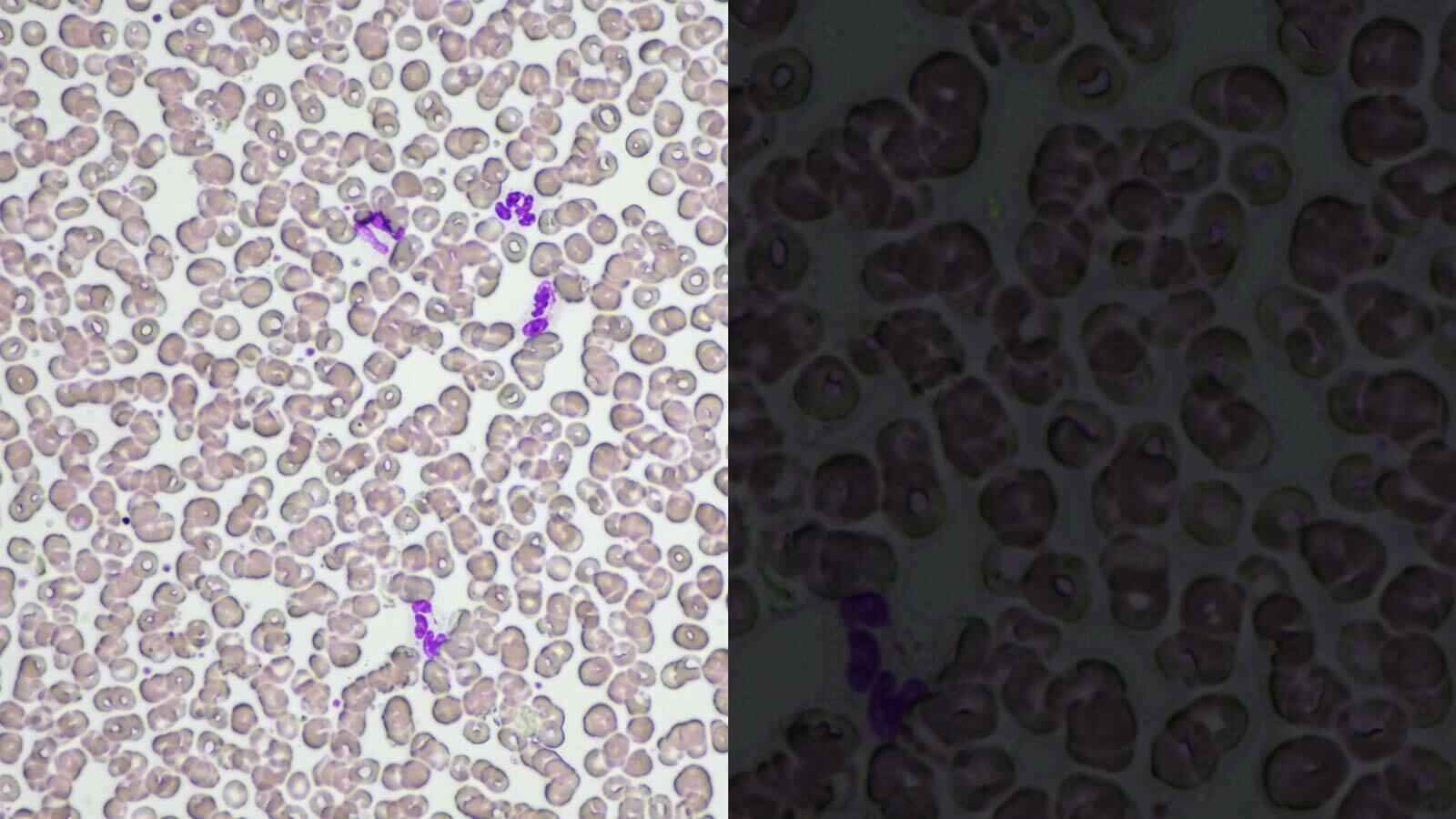

Chức năng quản lý cường độ ánh sáng (LIM) do Nikon phát triển sẽ tự động lưu trữ mọi thay đổi về cài đặt độ sáng. Điều này giúp tránh những thay đổi đột ngột về độ sáng khi chuyển đổi giữa các độ phóng đại khác nhau trong quá trình quan sát, từ đó giúp giảm thiểu mỏi mắt.
| Ống kính vật kính có độ phóng đại thấp | Ống kính vật kính có độ phóng đại cao |
với LIM
| Ống kính vật kính có độ phóng đại thấp | Ống kính vật kính có độ phóng đại cao |
không có LIM
Giữ nguyên tư thế quan sát với khả năng tự động điều chỉnh độ sáng
Chụp ảnh dễ dàng

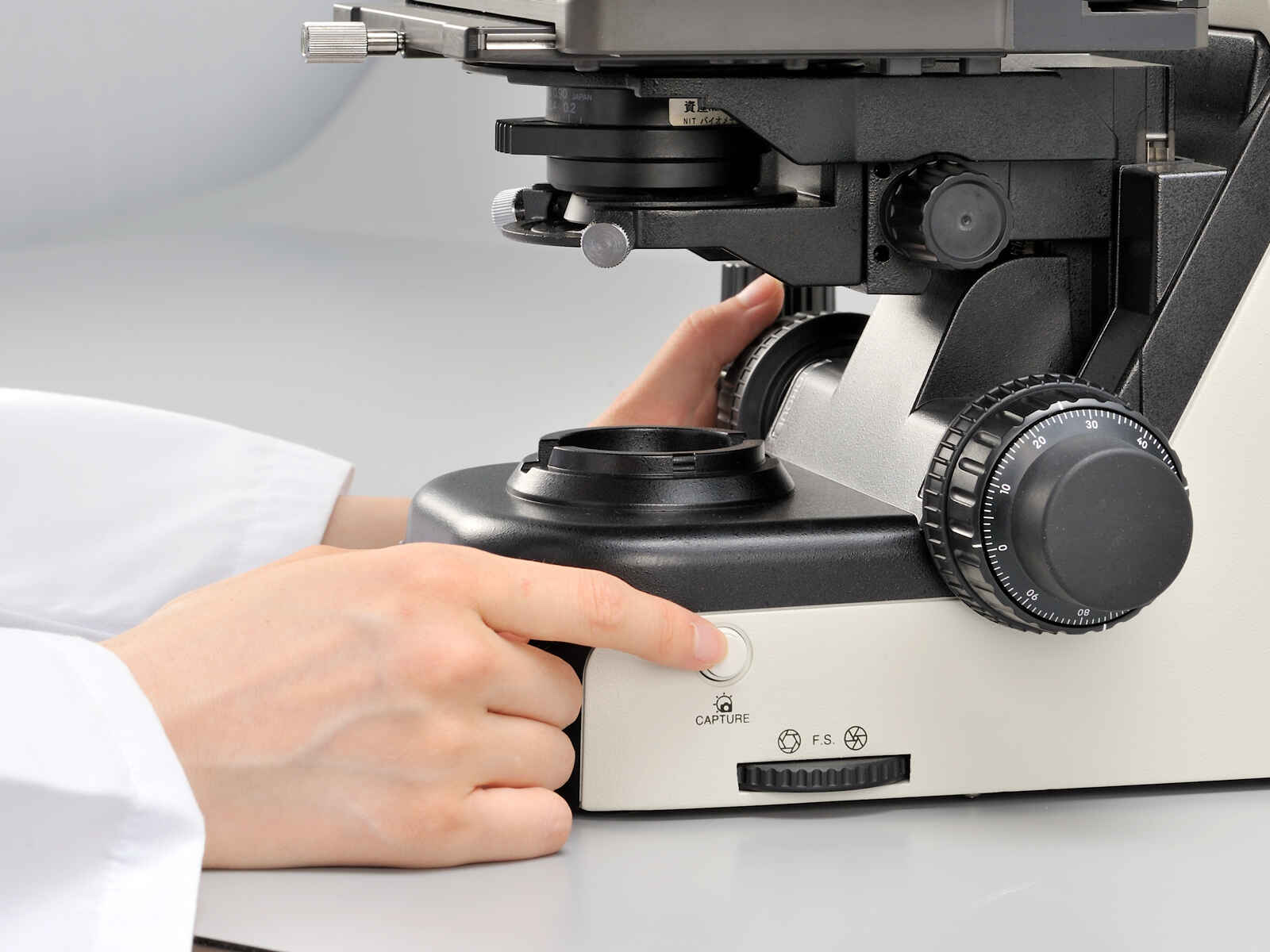

Chỉ cần nhấp vào nút chụp ảnh trên đế kính hiển vi trong quá trình quan sát, camera Digital Sight sẽ chụp ảnh mẫu vật. Phần mềm điều khiển camera cho máy tính bảng NIS-Elements L được trang bị chế độ chụp cảnh, có thể tự động thiết lập điều kiện chụp tối ưu cho từng phương pháp quan sát. Nhờ chức năng kết nối mạng, bạn có thể chia sẻ hình ảnh với máy tính từ xa.
* NIS-Elements L không dành cho mục đích chẩn đoán lâm sàng.
Tận hưởng hiệu quả nâng cao trong quá trình quan sát

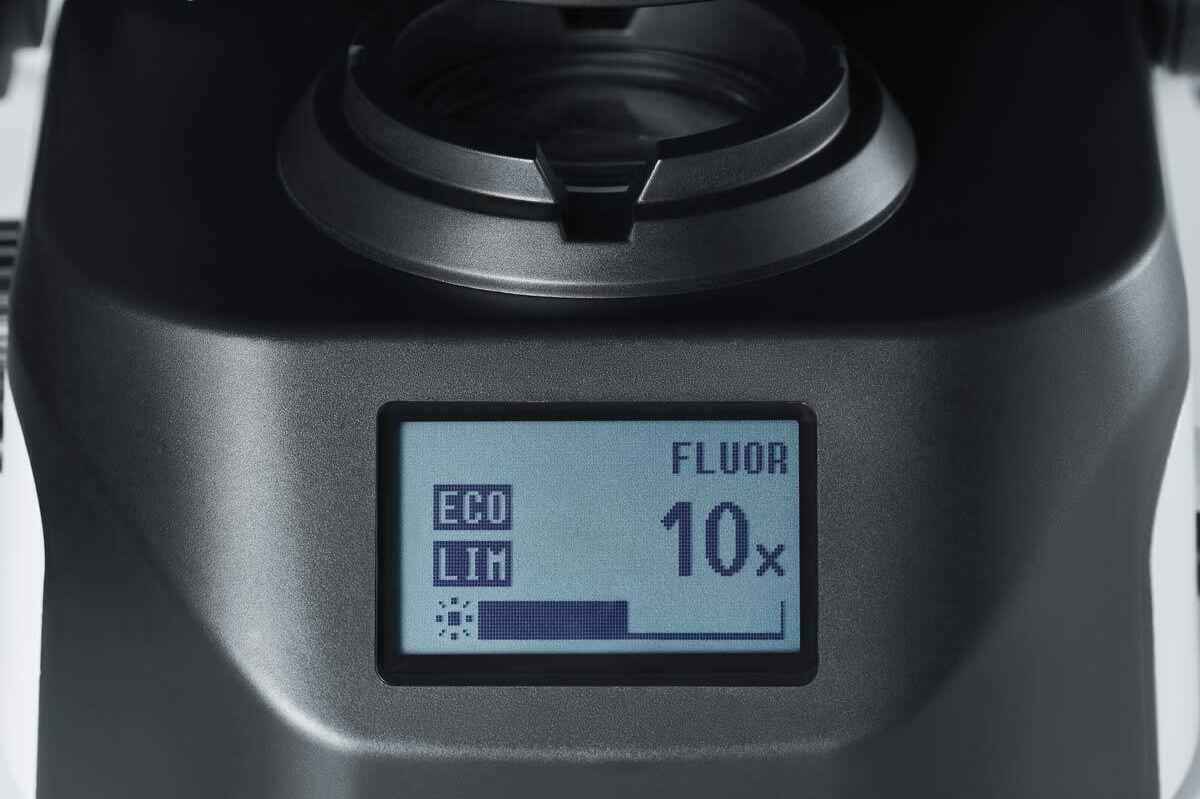

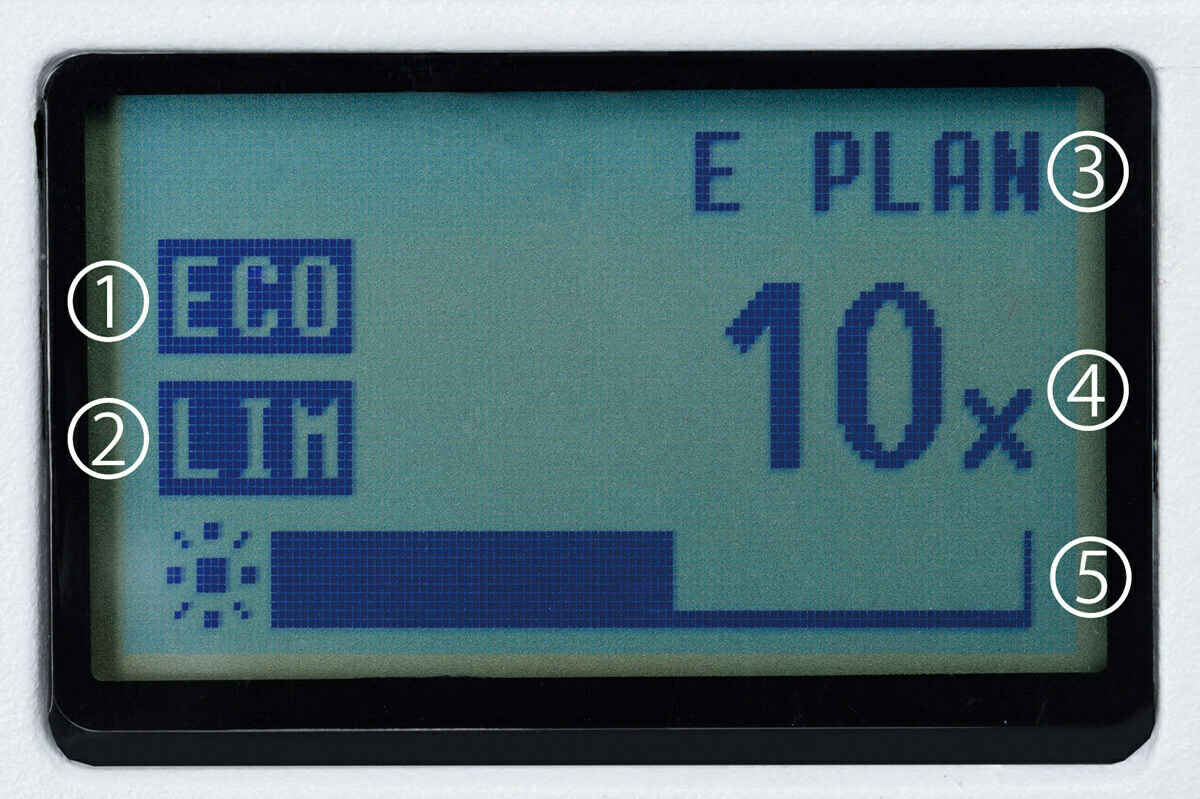

Hiển thị trạng thái để dễ dàng xác nhận trong nháy mắt
❷ LIM function: ON
❸ Objective name
❹ Magnification
❺ Brightness state

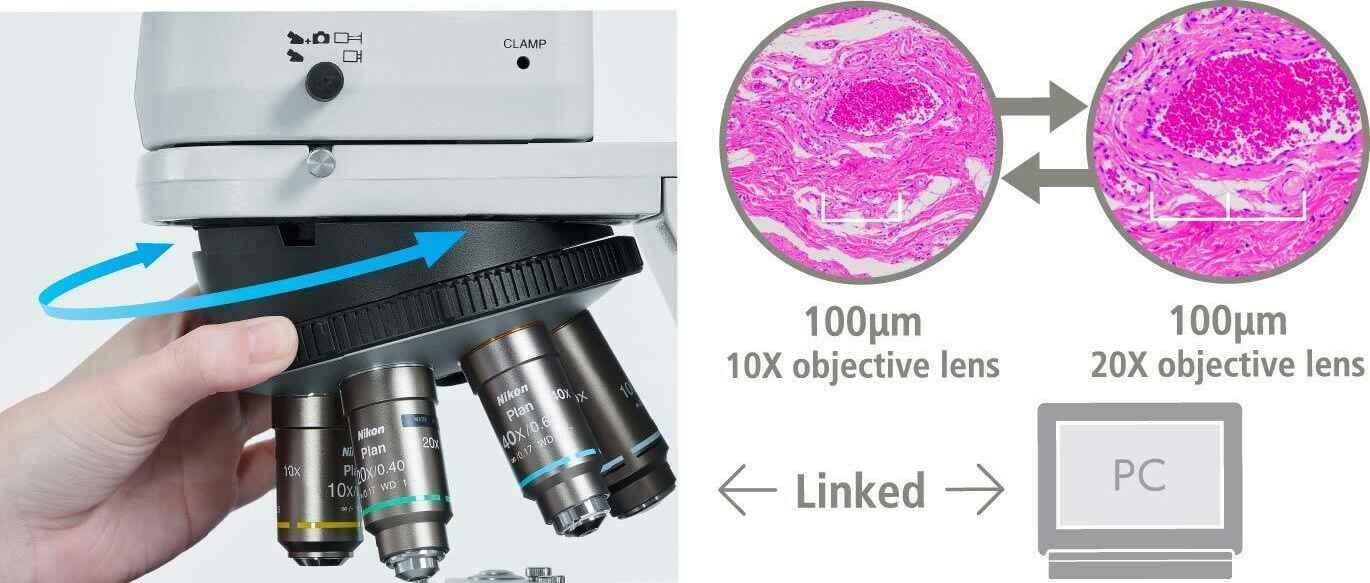

Xoay ống ngắm sẽ tự động điều chỉnh thanh tỷ lệ
Thanh tỷ lệ trên màn hình PC tự động thay đổi để phù hợp với mức phóng đại, loại bỏ nhu cầu phải thiết lập tỷ lệ thủ công.
*Bán riêng: Phần mềm (NIS-Elements D / BR / AR), yêu cầu máy ảnh Nikon được khuyến nghị
Kỹ thuật quan sát đa năng
Độ tương phản pha
Có thể chụp ảnh có độ tương phản cao với màu nền trung tính bất kể phạm vi phóng đại. Kỹ thuật quan sát này phù hợp để quan sát các cấu trúc không bị nhuộm màu.
Phụ kiện tương phản pha và ống kính vật kính

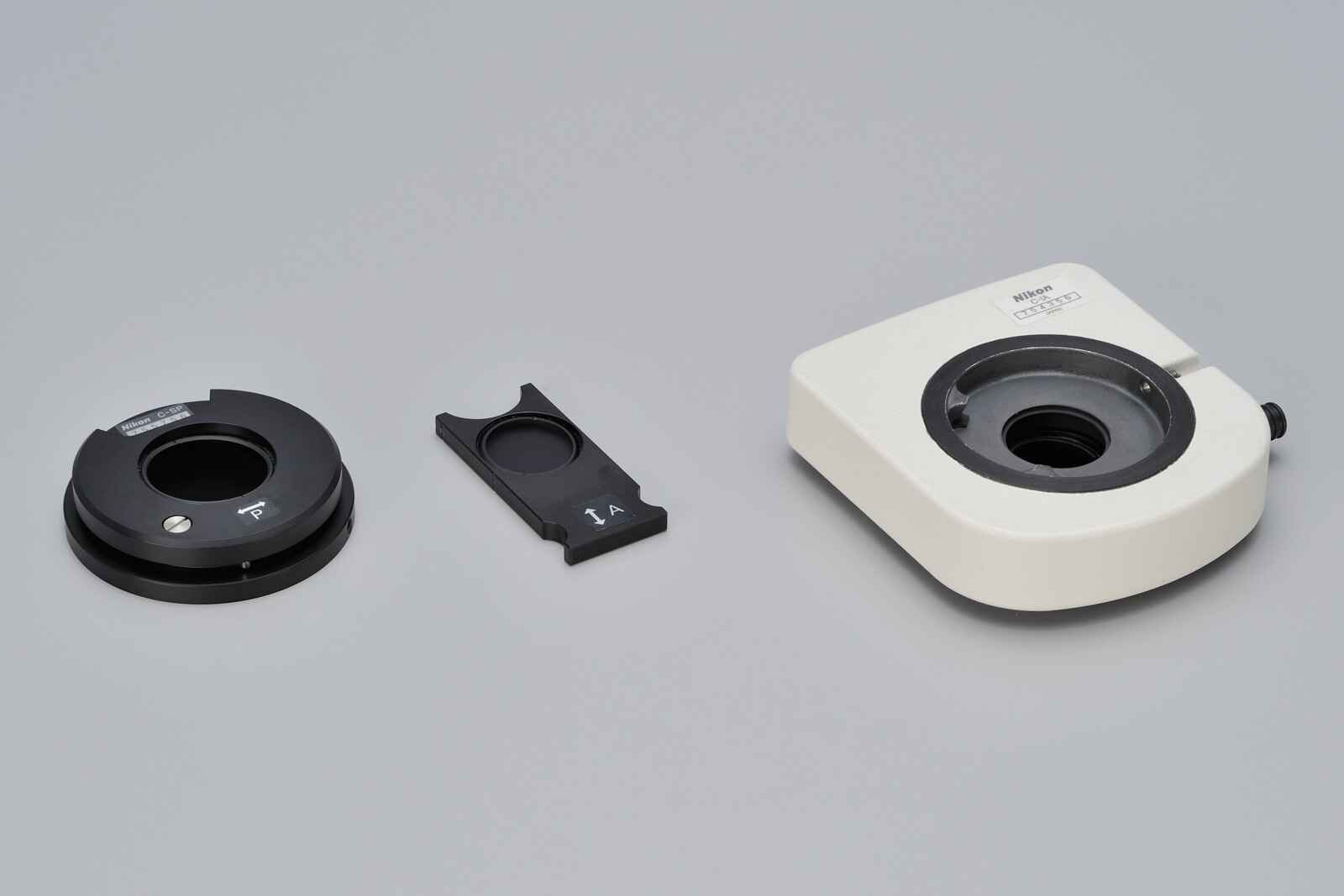

Phân cực đơn giản
Lý tưởng để quan sát các mẫu lưỡng chiết như collagen, amyloid và tinh thể.
* Có hai loại máy phân tích: loại ống trung gian và loại thanh trượt đầu dò.
Department of Clinical laboratory, Nihon University Itabashi Hospital

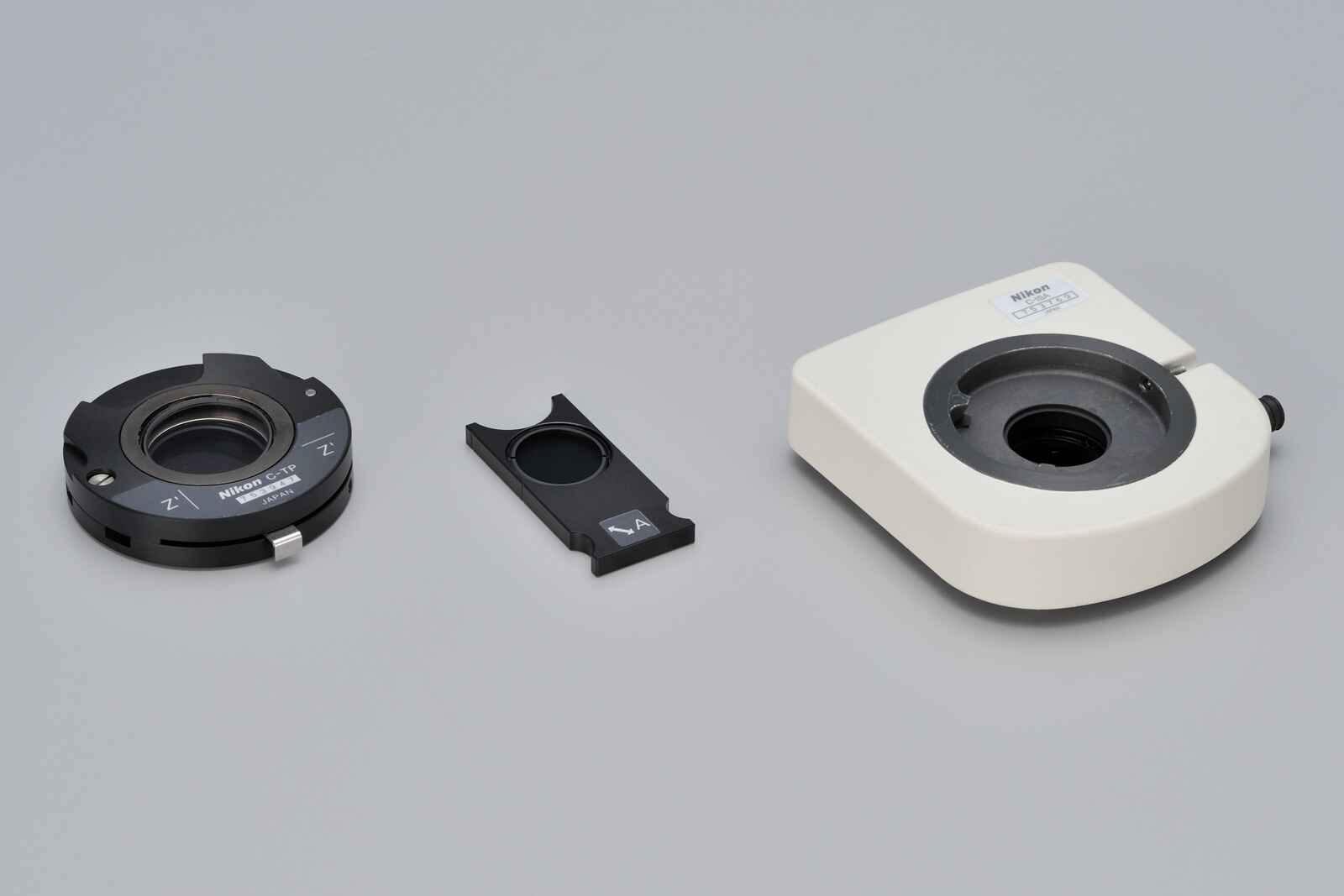

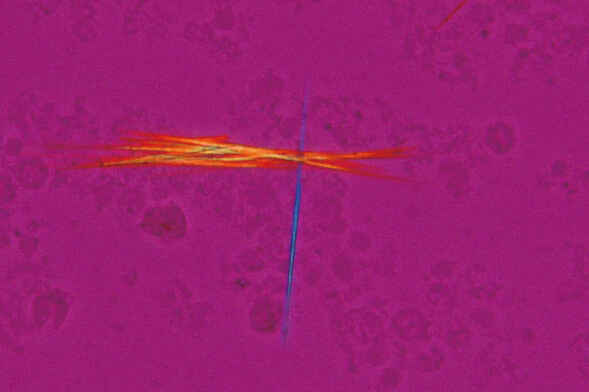

Phân cực màu nhạy bén
Cho phép nhận dạng tinh thể axit uric bằng cách thay đổi màu giao thoa. Kỹ thuật này lý tưởng cho các xét nghiệm bệnh gút và giả gút.
* Có hai loại máy phân tích: loại ống trung gian và loại thanh trượt đầu dò.
Department of Clinical laboratory, Nihon University Itabashi Hospital
Trường tối
Cho phép quan sát rõ ràng máu hoặc các cấu trúc nhỏ như roi. Có sẵn tụ quang loại khô và loại dầu. Ống kính giãn nở được sử dụng để tạo hình ảnh sáng hơn.

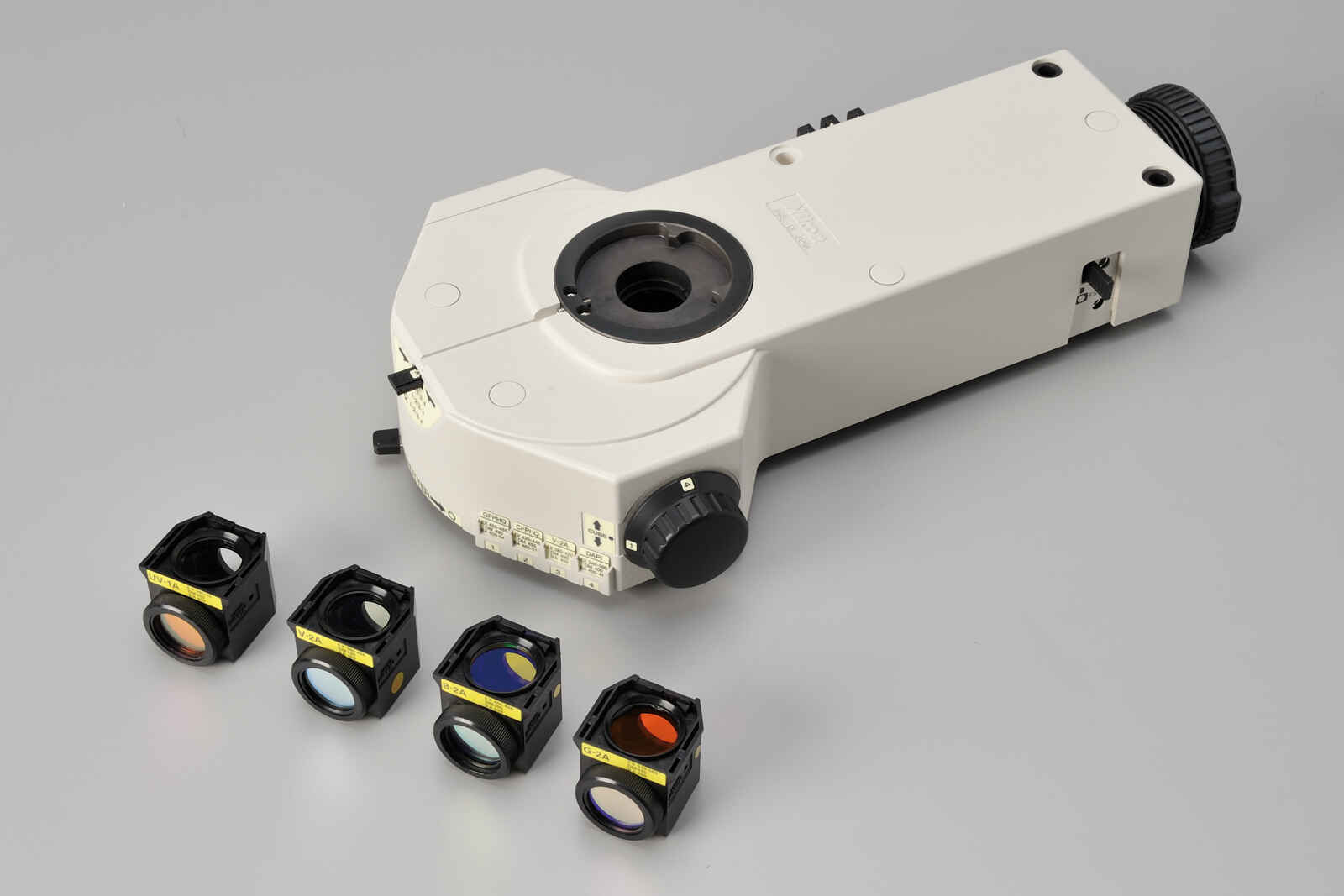

Huỳnh quang Epi
Các phụ kiện huỳnh quang epi nhỏ gọn sử dụng cơ chế triệt nhiễu cho phép chụp các mẫu huỳnh quang yếu với độ rõ nét và độ sáng cao. Cả phụ kiện huỳnh quang epi CI-FL (bao gồm tối đa 4 khối lọc) và phụ kiện huỳnh quang epi D-FL (bao gồm tối đa 6 khối lọc) đều cho phép dễ dàng thay đổi các khối lọc. Các vật kính hiệu suất quang học cao dành cho chụp ảnh huỳnh quang epi, bao gồm dòng CFI Plan Apochromat Lambda và dòng CFI Plan Fluor, đều có sẵn.
Mô hình điều khiển từ xa ECLIPSE Ci
Mô hình robot ECLIPSE Ci-E cho phép người dùng xem hình ảnh trực tiếp từ xa và điều khiển toàn bộ kính hiển vi bằng hầu hết mọi máy tính bảng hoặc điện thoại thông minh.
- Chọn từ xa một loạt vật kính (từ 1x-100x)
Khi xem hình ảnh trực tiếp, ghép nhiều trường nhìn thành một hình ảnh lớn, độ phóng đại cao. - Không cần chờ quét và tải slide.
- Không tốn chi phí lưu trữ dữ liệu lớn.
Phụ kiện

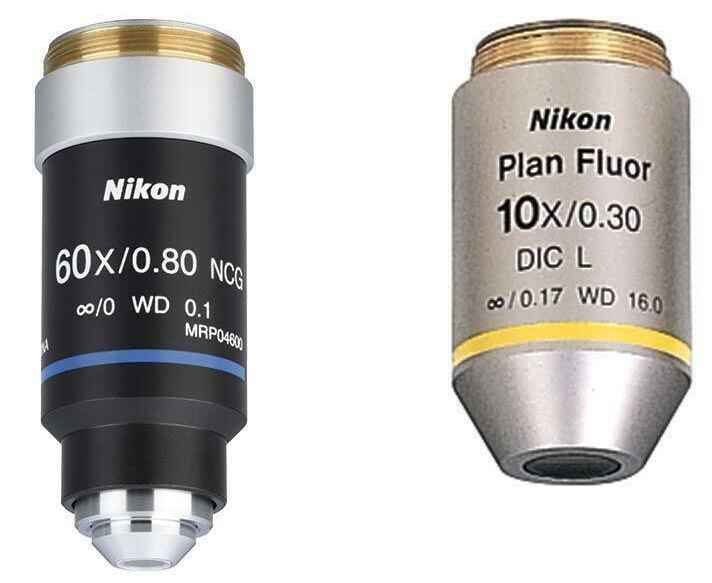

Vật kính đáp ứng nhiều nhu cầu đa dạng
Chúng tôi cung cấp nhiều loại vật kính tối ưu cho công việc phòng thí nghiệm và quan sát, chẳng hạn như Plan Fluor 10X với khoảng cách làm việc dài 16 mm, và dòng sản phẩm CFI Plan Apochromat Lambda với chất lượng quang học tuyệt vời.

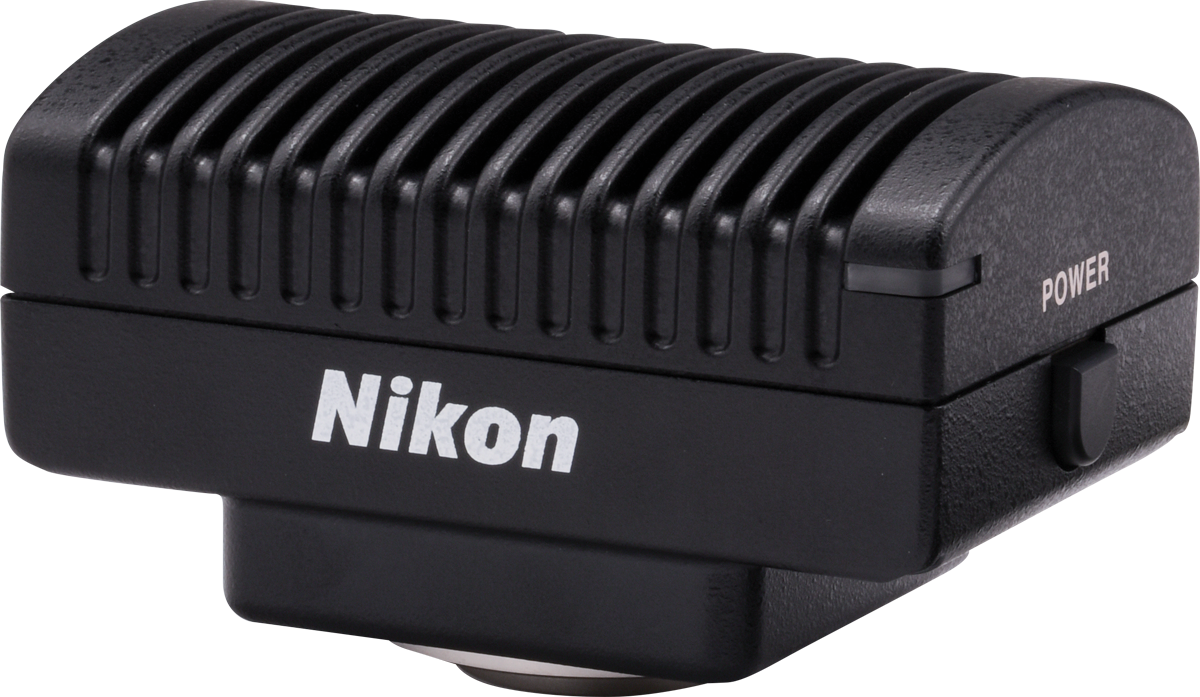

Máy ảnh kỹ thuật số hiển vi DS-Fi3
Cảm biến hình ảnh CMOS 5,9 megapixel cho phép chụp ảnh lên đến 2880 x 2048 pixel với tông màu tái hiện trung thực mẫu vật.

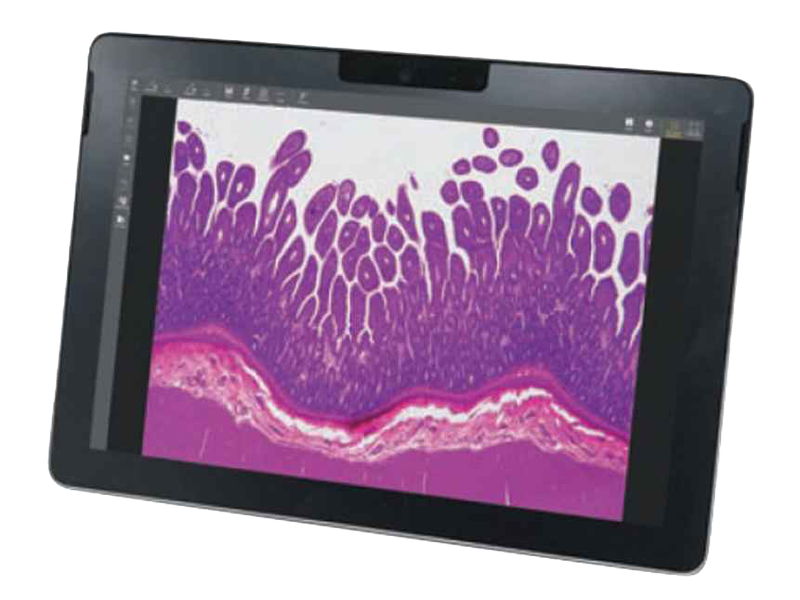

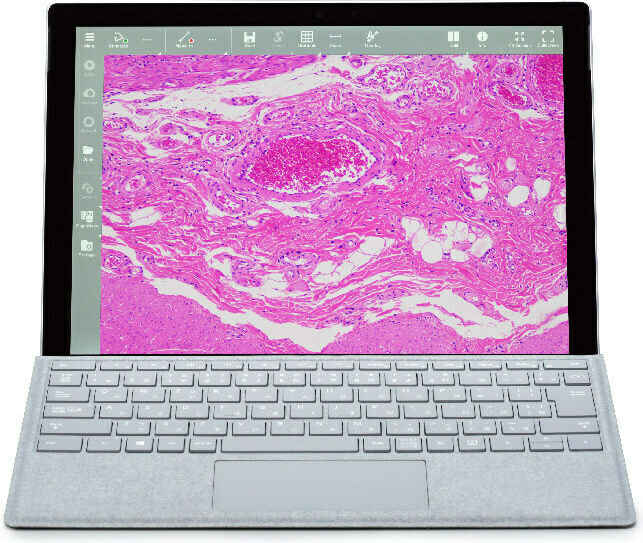

Phần mềm Hình ảnh NIS-Elements L

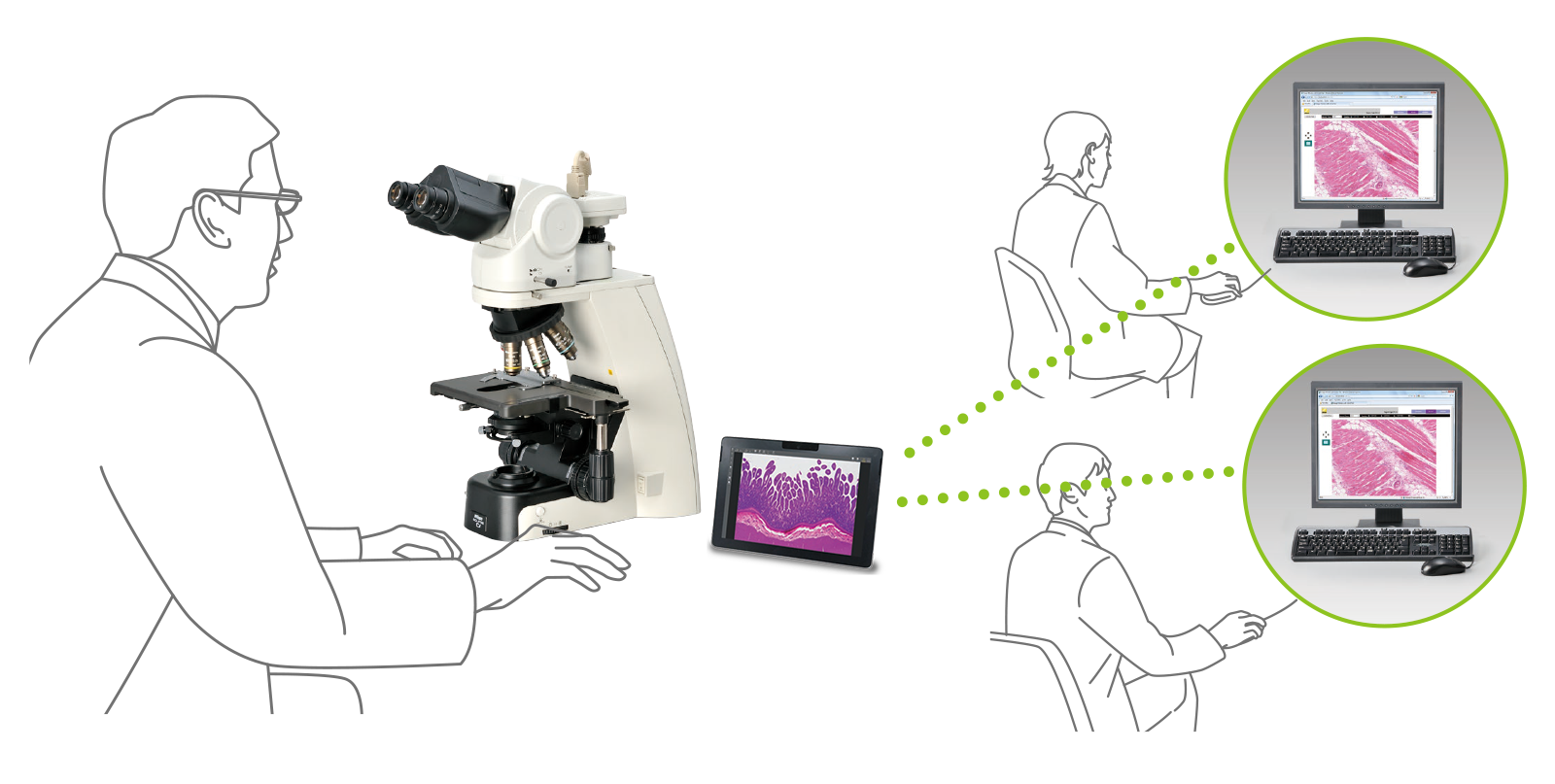

Bằng cách kết nối Digital Sight 1000 hoặc DS-Fi3 với máy tính bảng có cài đặt NIS-Elements L, hình ảnh của mẫu vật đang quan sát có thể được chia sẻ với các máy tính khác qua mạng. Phần mềm này cũng bao gồm nhiều chức năng đo lường và chú thích.
Thông số kỹ thuật
| Ci-E | Ci-L plus | Ci-S | |
|---|---|---|---|
| Hệ thống quang học | Hệ thống quang học CFI60 Infinity | ||
| Chiếu sáng | Đèn LED trắng có độ sáng cao | Đèn halogen 6V30W ND4, ND8 tích hợp, Bộ lọc NCB11 |
|
| Chức năng tái tạo cường độ tự động | Tính năng Quản lý cường độ ánh sáng (LIM), chế độ ECO*1, chế độ Ngủ*2 | — | |
| Điều khiển | Nút chụp ảnh | ||
| Nút xoay ống ngắm Bàn điều khiển từ xa |
— | Công tắc IN/OUT của bộ lọc ND | |
| Thị kính (F.O.V. mm) |
Đường kính ống ngắm Φ30mm
|
||
| Lấy nét | Lấy nét đồng trục Thô/Tinh, Hành trình lấy nét: 30 mm, Thô: 9,33 mm/vòng quay, Tinh: 0,1 mm/vòng quay, Thang chuyển động tinh 1μm, Mô-men xoắn chuyển động thô có thể điều chỉnh, Chức năng lấy nét lại | ||
| Ống F.O.V. 22 mm (Thị kính/Cổng) |
Ống kính hai mắt C-TB Ống kính hai mắt tiện dụng C-TE2 (Thị kính: Cổng = 100:0, 50:50) thông qua Cổng DSC C-TEP2 tùy chọn, Cổng DSC C-TEP3 C-0.55X Góc nghiêng: 10-30 độ, Mở rộng: lên đến 40 mm |
||
| Ống F.O.V. 25 mm (Thị kính/Cổng) |
Ống ba mắt F-CTF F (Thị kính: Cổng = 100:0, 0:100) Ống ba mắt TC-TT T (Thị kính: Cổng = 100:0, 20:80, 0:100) |
||
| Ống ngắm | Ống ngắm sáu mắt có động cơ với khe phân tích (Bên trong thân chính)
Chuyển đổi giữa hai chức năng vật kính*3 |
Ống ngắm sáu mắt thông minh độc quyền (có khe phân tích) | Ống ngắm sáu mắt ESD C-N6 ESD Ống ngắm sáu mắt C-N6A với khe phân tích |
| Các giai đoạn | Di chuyển ngang 78 (X) × 54 (Y) mm, có hiệu chuẩn vernier, chiều cao tay cầm giai đoạn và mô-men xoắn có thể điều chỉnh cho tất cả các giai đoạn
|
||
| Bộ tụ điện (NA) Có động cơ |
Bộ tụ điện xoay ra có động cơ CI-C-E (0,9/0,22)
Hành trình hội tụ: 27 mm |
— | |
| Tụ điện (NA) Thủ công |
Hành trình lấy nét: 27 mm
|
||
| Phương pháp quan sát*4 | Trường sáng, Huỳnh quang Epi, Trường tối, Tương phản pha, Phân cực đơn giản, Phân cực màu nhạy | ||
| Phụ kiện huỳnh quang Epi | Phụ kiện huỳnh quang Epi CI-FL-2 (có thể gắn 4 khối lọc) Phụ kiện huỳnh quang Epi D-FL-2 U-EPI (có thể gắn 6 khối lọc, Cơ chế Terminator) |
||
| Nguồn sáng huỳnh quang Epi | Hệ thống chiếu sáng LED huỳnh quang D-LEDI Sợi quang định tâm trước C-HGFI/HGFIE HG Illuminator Intensilight (130W) |
||
| Công suất tiêu thụ | 13W (Cấu hình Brightfield) | 5.0W (Cấu hình Brightfield) | 38W (Cấu hình Brightfield) |
| Trọng lượng (xấp xỉ) | 15,4 kg (Bộ tiêu chuẩn ống nhòm) | 13,4 kg (Bộ tiêu chuẩn ống nhòm) | 13,4 kg (Bộ tiêu chuẩn ống nhòm) |
*1 Đây là chức năng tiết kiệm năng lượng, tắt đèn truyền và màn hình tinh thể lỏng để đưa mức tiêu thụ điện năng về trạng thái tiêu thụ điện năng thấp (Chế độ ngủ) khi không có hoạt động trong một khoảng thời gian nhất định của thời gian.
*2 Trong khi bộ đổi nguồn AC đi kèm được kết nối với kính hiển vi, nó luôn được cấp điện, nhưng ở trạng thái chờ với mức tiêu thụ điện năng thấp.
*3 Cần có cài đặt bằng bàn điều khiển từ xa.
*4 Cần có phụ kiện tùy chọn cho các quan sát khác ngoài trường sáng.
