Tổng quan & Tính năng
ECLIPSE FN1, được phát triển đặc biệt cho nghiên cứu điện sinh lý, có khả năng vận hành được cải thiện để tạo điều kiện cho các thí nghiệm kẹp vá. Các ưu điểm mà FN1 mang lại bao gồm thân máy mỏng, cấu trúc hợp lý, vị trí điện cực được cải thiện, khoảng cách làm việc dài và giảm tiếng ồn tốt hơn. Có thể quan sát rõ vùng sâu hơn của mẫu vật bằng ánh sáng hồng ngoại (IR).
Các đặc tính
ECLIPSE FN1, được phát triển đặc biệt cho nghiên cứu điện sinh lý, có khả năng vận hành được cải thiện để tạo điều kiện thuận lợi cho các thí nghiệm kẹp vá. Các ưu điểm mà FN1 mang lại bao gồm thân máy mỏng, cấu trúc hợp lý, vị trí điện cực được cải thiện, khoảng cách làm việc dài và giảm tiếng ồn tốt hơn. Có thể quan sát rõ ràng vùng sâu hơn của mẫu vật bằng ánh sáng hồng ngoại (IR).
Một thấu kính bao phủ từ độ phóng đại thấp đến cao
Vật kính NA cao, khoảng cách làm việc dài 16x (NA 0,8, WD 3,0) cho phép quan sát ở phạm vi độ phóng đại rộng từ 5,6x đến 64x khi kết hợp với cổng đôi có độ phóng đại thay đổi tùy chọn. Vật kính này cho phép quan sát từ trường nhìn rộng có độ phóng đại thấp (lên đến 2,0 mm) đến trường có độ phóng đại cao có độ phân giải cao mà không cần thay đổi vật kính.

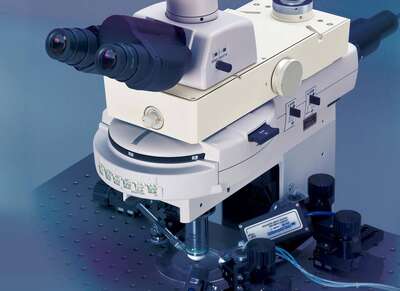

FN1 có cổng đôi có độ phóng đại thay đổi

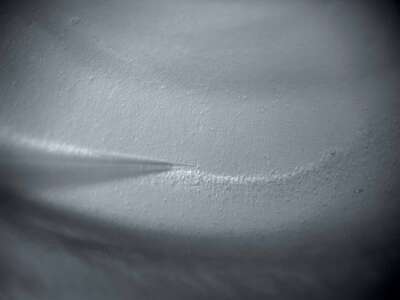

5.6x

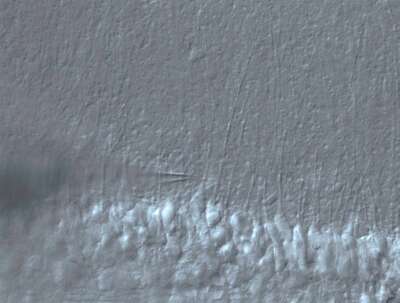

32x

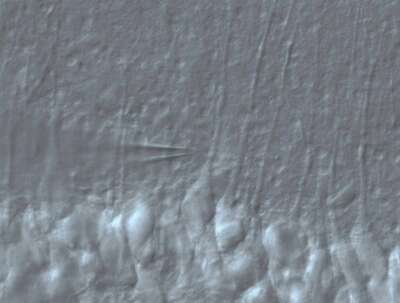

64x

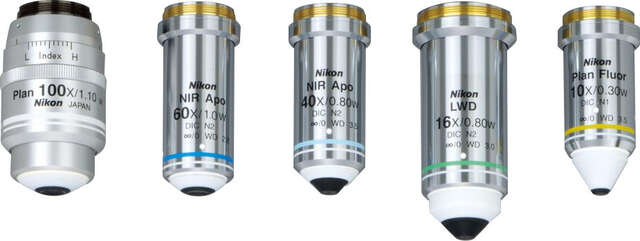

Ảnh các vùng sâu hơn với Độ rõ nét tuyệt đối với IR-DIC
Hiện tượng quang sai màu trục trong vùng gần hồng ngoại (lên đến 850nm) đã được hiệu chỉnh trong CFI Apochromat NIR 40X/60X W để quan sát rõ cấu trúc nhỏ của các mẫu vật dày. CFI Plan 100XC W (NA 1.1, W.D. 2.5) là thấu kính nhúng nước đầu tiên trên thế giới có hiệu chỉnh quang sai do độ sâu gây ra. Nhờ có vòng hiệu chỉnh đặc biệt, thấu kính này có thể hiệu chỉnh quang sai cầu do chụp ảnh sâu trong mô hoặc do làm việc ở nhiệt độ sinh lý. Do đó, thấu kính này lý tưởng cho chụp ảnh IR-DIC, ứng dụng cộng hưởng và chụp ảnh đa quang tử. Việc luân phiên giữa các bước sóng khả kiến và hồng ngoại, cũng như các kỹ thuật chiếu sáng khác nhau (DIC đến Ánh sáng xiên) được thực hiện đơn giản bằng cách xoay các tháp pháo tương ứng.

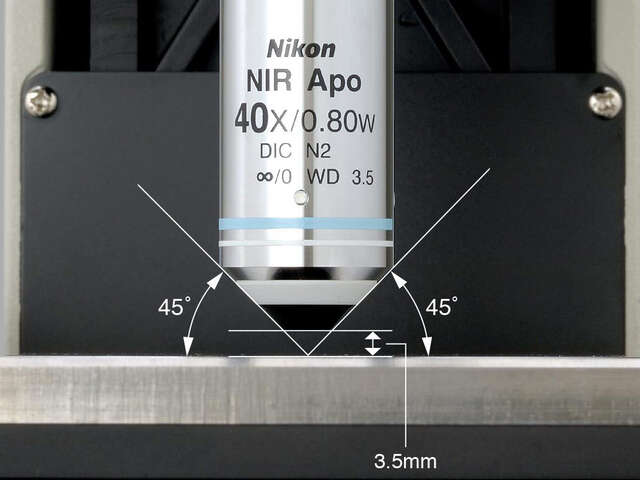

Dễ dàng đặt điện cực
Việc tiếp cận các vi điện cực với mẫu vật rất dễ dàng vì các vật kính có W.D. dài 2,5-3,5mm và góc tiếp cận rộng lên đến 45°.

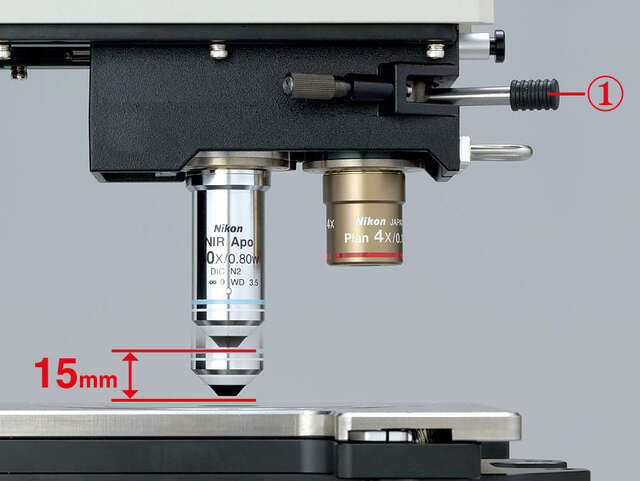

Chuyển đổi vật kính dễ dàng, an toàn
Vật kính gắn trên đầu trượt có thể được nâng lên khi chuyển đổi độ phóng đại. Điều này ngăn không cho vật kính va chạm với bộ điều khiển hoặc buồng kính. Khoảng cách thu lại là 15mm, do đó ngay cả đĩa thủy tinh dày cũng được bảo vệ. Có thể dễ dàng nhúng phần trên của ống kính (khoảng 1mm) vào dung dịch tắm bằng cách sử dụng cần gạt để loại bỏ nguy cơ làm xáo trộn mẫu vật.
① Cần gạt nâng/hạ vật kính
Hoạt động trong tầm tay bạn
Núm lấy nét và vòng màng chắn trường nằm ở phía trước đế kính hiển vi và không có dây đai bên ngoài cồng kềnh; do đó, thao tác dễ dàng khi sử dụng bệ cố định. Một tay cầm từ xa tùy chọn cũng có sẵn để cho phép vận hành từ bên ngoài lồng.

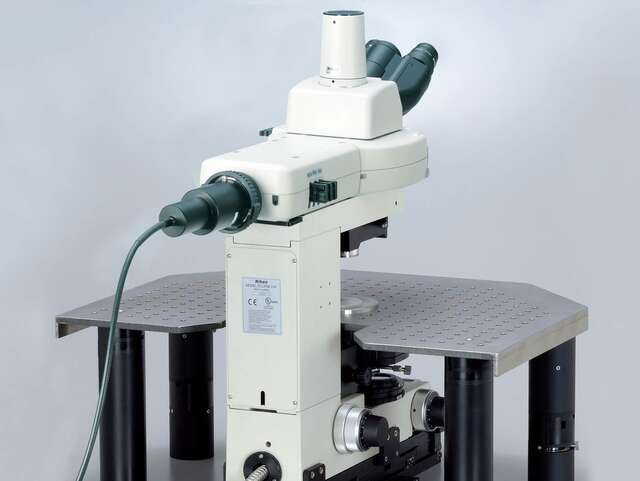

Giảm nhiễu nâng cao
Tiếng ồn điện đã được giảm thành công bằng cách sử dụng chiếu sáng sợi quang để mang ánh sáng vào hệ thống từ bên ngoài lồng và bằng cách kết nối các chân nối đất với tất cả các bộ phận chính của kính hiển vi. Tiếng ồn rung động cũng đã được giảm bớt bằng cách thực hiện phép đo quan trọng và phân tích mô phỏng để cải thiện độ cứng của kính hiển vi.

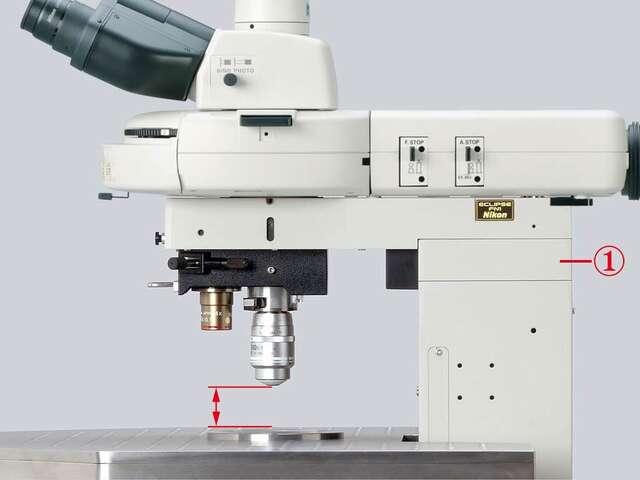

① FN1 có chèn miếng đệmPhản ứng với phạm vi rộng phạm vi nhu cầu thử nghiệm
Bằng cách chèn một miếng đệm giữa thân và cánh tay, bạn có thể nâng chiều cao của kính hiển vi lên 10-30mm. Điều này tạo điều kiện thuận lợi cho việc quan sát mẫu vật lớn. Hơn nữa, tụ điện, bệ phụ và tháp pháo có thể được tháo rời hoàn toàn khỏi kính hiển vi để có thêm không gian trống, tùy thuộc vào mục đích của các thí nghiệm.
Thông số kỹ thuật
| Eclipse FN1 | |
|---|---|
| Hệ thống quang học | Hệ thống quang học vô cực CFI60 và CFI75 |
| Thân máy chính | Hình chữ I, nguồn điện bên ngoài |
| Lấy nét | Chuyển động lên/xuống ống ngắm Núm chỉnh tiêu cự thô/tinh đồng trục thủ công (ở cả hai bên) |
| Ống ngắm | Ống ngắm trượt FN-S2N (dành cho vật kính CFI60) 2 vị trí trước/sau; Lăng kính DIC có thể gắn Giá đỡ vật kính đơn FN-MN-N (dành cho vật kính CFI75) 1 vị trí; Có thể gắn lăng kính DIC |
| Mục tiêu | CFI Plan 4X, NA: 0,10, W.D.: 30,0 (*1) CFI Plan Fluor 10X W, NA: 0,30, W.D.: 3,5 CFI75 LWD 16X W, NA: 0,80, W.D.: 3,0 CFI Apochromat NIR 40X W, NA: 0,80, W.D.: 3,5 CFI Apochromat NIR 60X W, NA: 1,00, W.D.: 2,8 CFI Plan 100XC W, NA: 1,10, W.D.: 2,5, có vòng hiệu chỉnh |
| Tụ quang LWD | Phổ thông loại tháp pháo NA: 0,78, W.D.: 7,2mm Có thể quan sát DIC và Oblique Light |
| Thị kính | 10x, F.O.V.: 22 UW10x, F.O.V.: 25 |
| Ống thị kính | Ống kính hai mắt công thái học C-TE2 (Bino 100%, Bino : Cổng DSC = 50 : 50) (Không thể sử dụng cổng DSC với cổng đôi có độ phóng đại thay đổi) Ống kính ba mắt C-TF F (Bino : Ảnh = 100 : 0, 0 : 100) Ống kính ba mắt C-TT T (Bino : Ảnh = 100 : 0, 20 : 80, 0 : 100) Ống kính ba mắt LV-TI3 ESD (Bino : Ảnh = 100 : 0, 0 : 100) Ống kính ba mắt nghiêng LV-TT2 (Bino : Ảnh = 100 : 0, 20 : 80, 0 : 100) |
| Bệ đỡ | Bệ đỡ hình chữ nhật FN-3PS2 FN1 (bệ đỡ cơ học 3 tấm) Hành trình: 30mm (X, Y) |
| Nguồn sáng | Đèn chiếu sợi quang định tâm trước Intensilight HG: Đèn thủy ngân tuổi thọ cao 130W Đèn chùm Hg: Đèn thủy ngân 100W Đèn chùm định tâm trước FN-LH: Đèn halogen tuổi thọ cao 12V-100W |
| Điều kiện vận hành | Nhiệt độ: +10ºC đến +40ºC Độ ẩm: Tối đa 85% RH (không ngưng tụ) |
| Trọng lượng (thân máy chính) | Xấp xỉ 12kg |
*1 Cần có ống kính phụ.
