Tổng quan & Tính năng

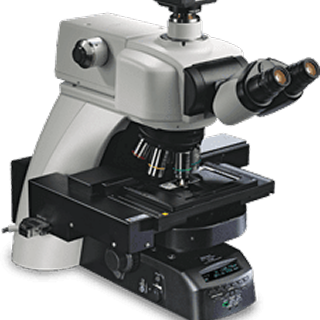

Dòng sản phẩm ECLIPSE Ni là dòng sản phẩm cờ đỏ của Nikon với hiệu suất quang học tuyệt vời và khả năng mở rộng hệ thống cao. Kết hợp với các ống kính hiệu suất cao, nó có thể hiển thị cấu trúc vi mô của mẫu một cách chính xác với độ phân giải cao. Sử dụng cấu trúc lớp cho phép lắp đồng thời nhiều phụ kiện phát quang, nó cung cấp tính linh hoạt lớn để tự do kết hợp các phụ kiện khác nhau theo nhu cầu.
Mẫu hoàn toàn tự động Ni-E, cho phép quan sát tự động, đáp ứng nhu cầu của nghiên cứu tiên tiến trong đó việc điều khiển các thiết bị như máy ảnh và hệ thống confocal được liên kết với việc điều khiển kính hiển vi, và hỗ trợ một loạt các nghiên cứu sinh học tiên tiến.
Sản phẩm này có sẵn để sử dụng lâm sàng tại Hoa Kỳ. Vui lòng liên hệ với đại lý Nikon địa phương của bạn để biết thông tin về việc sử dụng lâm sàng của sản phẩm này tại quốc gia của bạn.
Các đặc tính
Khả năng mở rộng hệ thống linh hoạt để đáp ứng nhu cầu đa dạng

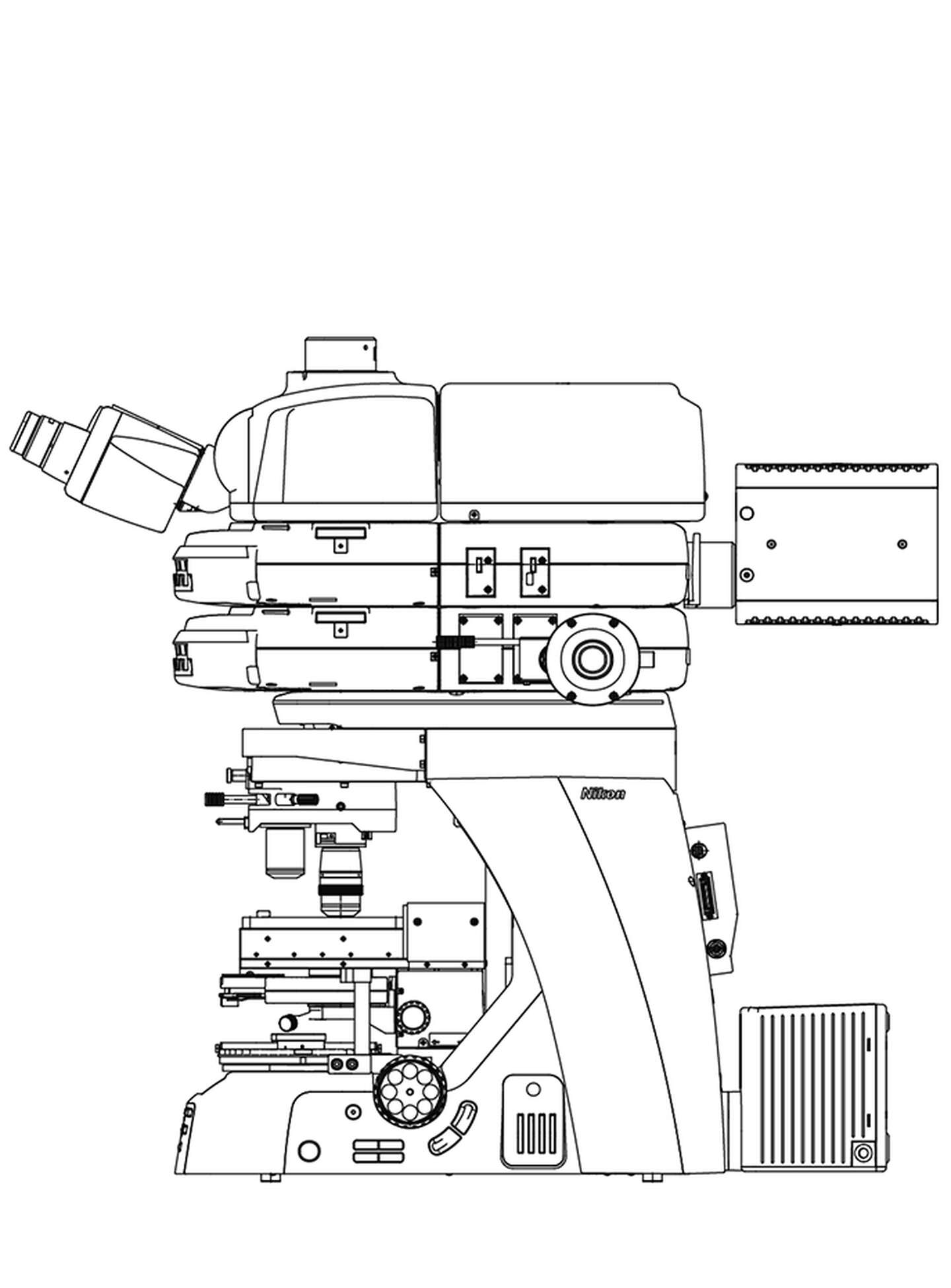

Cấu trúc lớp có khả năng gắn nhiều đường quang học
Cấu trúc lớp độc quyền của Nikon cho phép gắn đồng thời hai đường quang học trên một kính hiển vi. Cấu trúc này cho phép gắn đính đứng và kiểm soát cá nhân của một bộ lọc kích thích và một bộ lọc rào cản, giúp hỗ trợ cho nhiều ứng dụng khác nhau.
Loại nút lấy nét
Loại sân khấu lấy nétCơ chế lấy nét có thể được điều chỉnh cho ứng dụng
Cơ chế lấy nét của Ni-E có thể được chọn từ loại sân khấu lấy nét và loại nút lấy nét. Loại nút lấy nét cho phép một hệ thống thí nghiệm cố định và đáp ứng nhu cầu của việc quét in vivo.
Các phụ kiện motorized tốc độ cao
Mô hình hoàn toàn motorized Ni-E có thể được kết hợp tùy chỉnh với một loạt các phụ kiện motorized, bao gồm một sân khấu XY motorized và một cổng zooming DSC motorized, tùy thuộc vào ứng dụng. Mô hình thủ công Ni-L cũng có thể được trang bị các phụ kiện motorized như nút lấy nét motorized, bộ lọc kích thích epi-fluorescence motorized và chớp motorized.

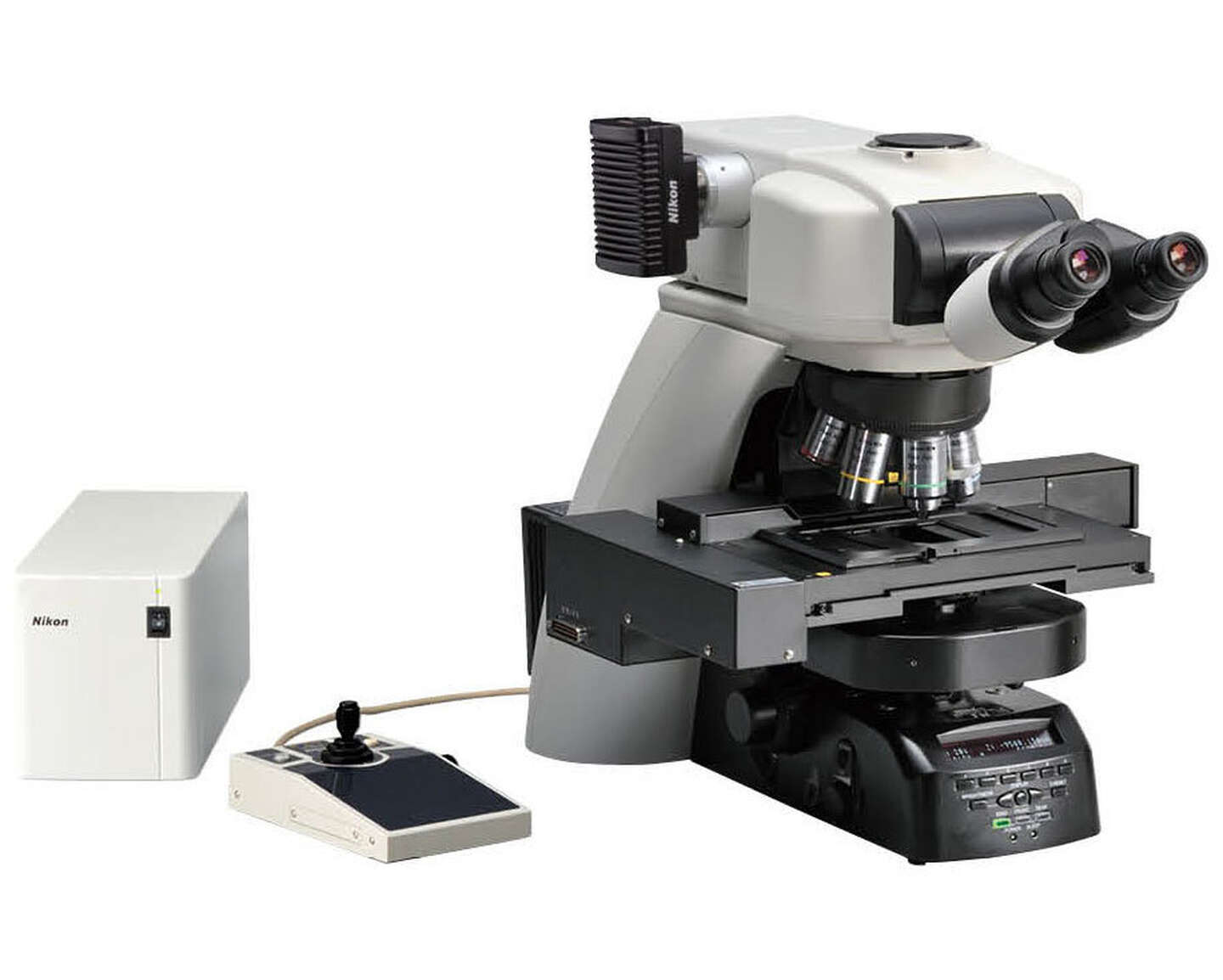

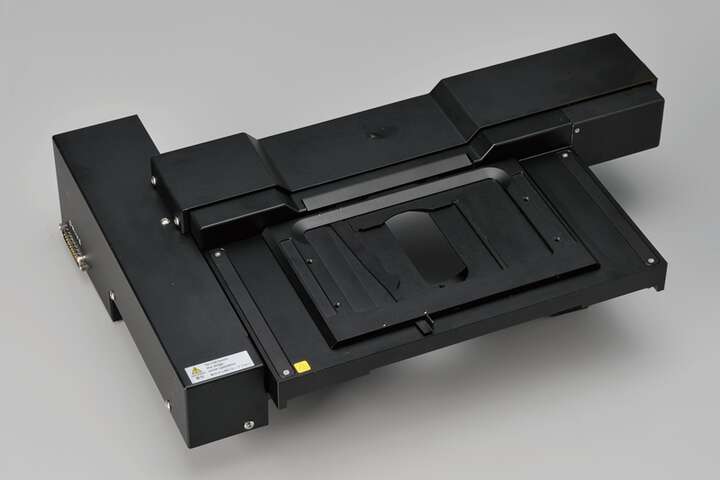

Sân khấu XY motorized (Ni-E)
Cổng zooming DSC motorized (Ni-E)
Bộ lọc kích thích epi-fluorescence motorized (Ni-E, Ni-L)

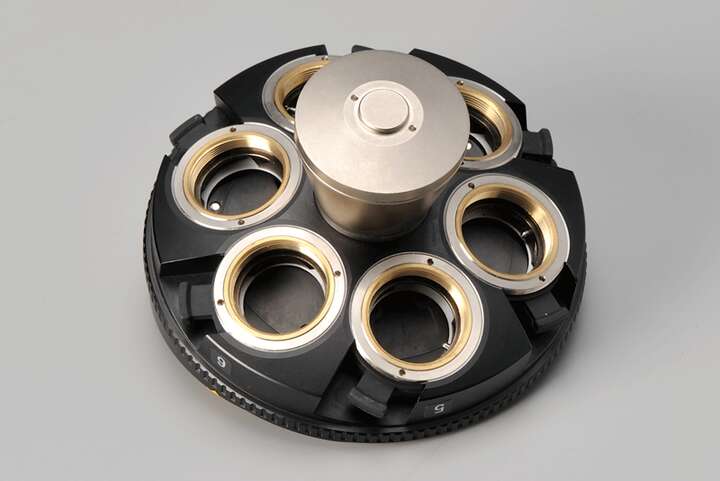

Nút lấy nét DIC sextuple motorized (Ni-E, Ni-L)Hỗ trợ một loạt các phương pháp quan sát
Các phụ kiện dòng Ni được phân đoạn theo chức năng, cho phép bạn chọn các đơn vị cần thiết và linh hoạt kết hợp chúng để tạo ra cấu hình hệ thống hiệu quả và gọn nhẹ.

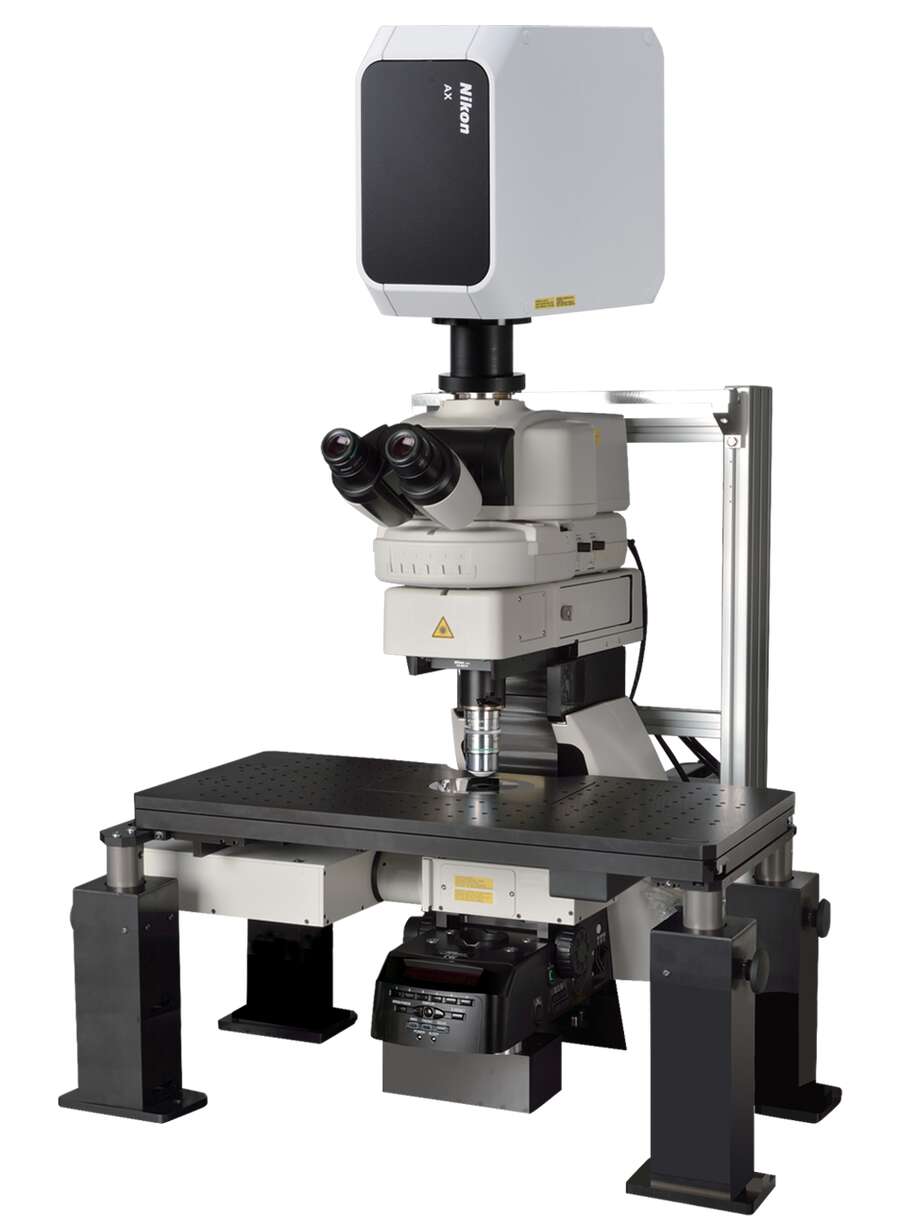

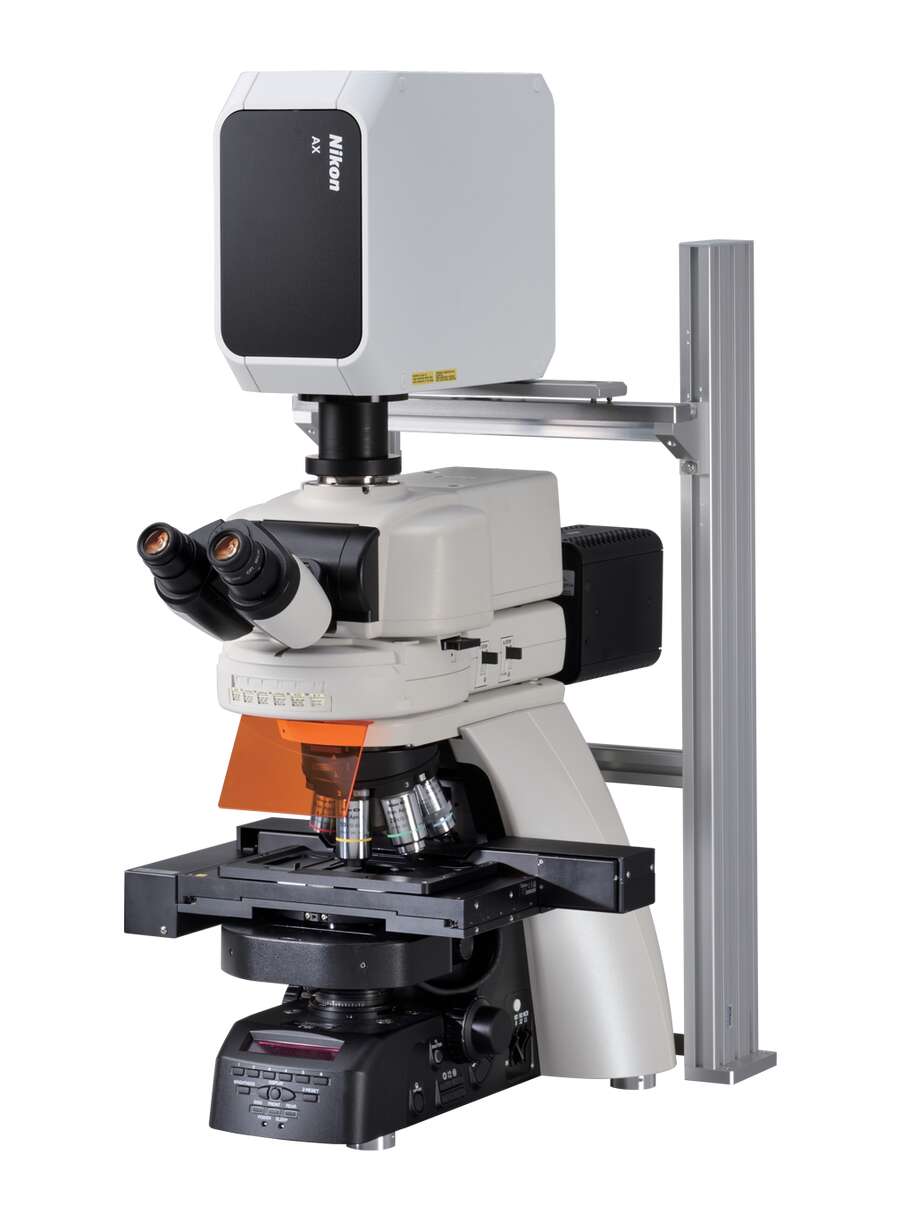

Quét hình ảnh confocal
Cấu hình của Ni-E loại sân khấu lấy nét

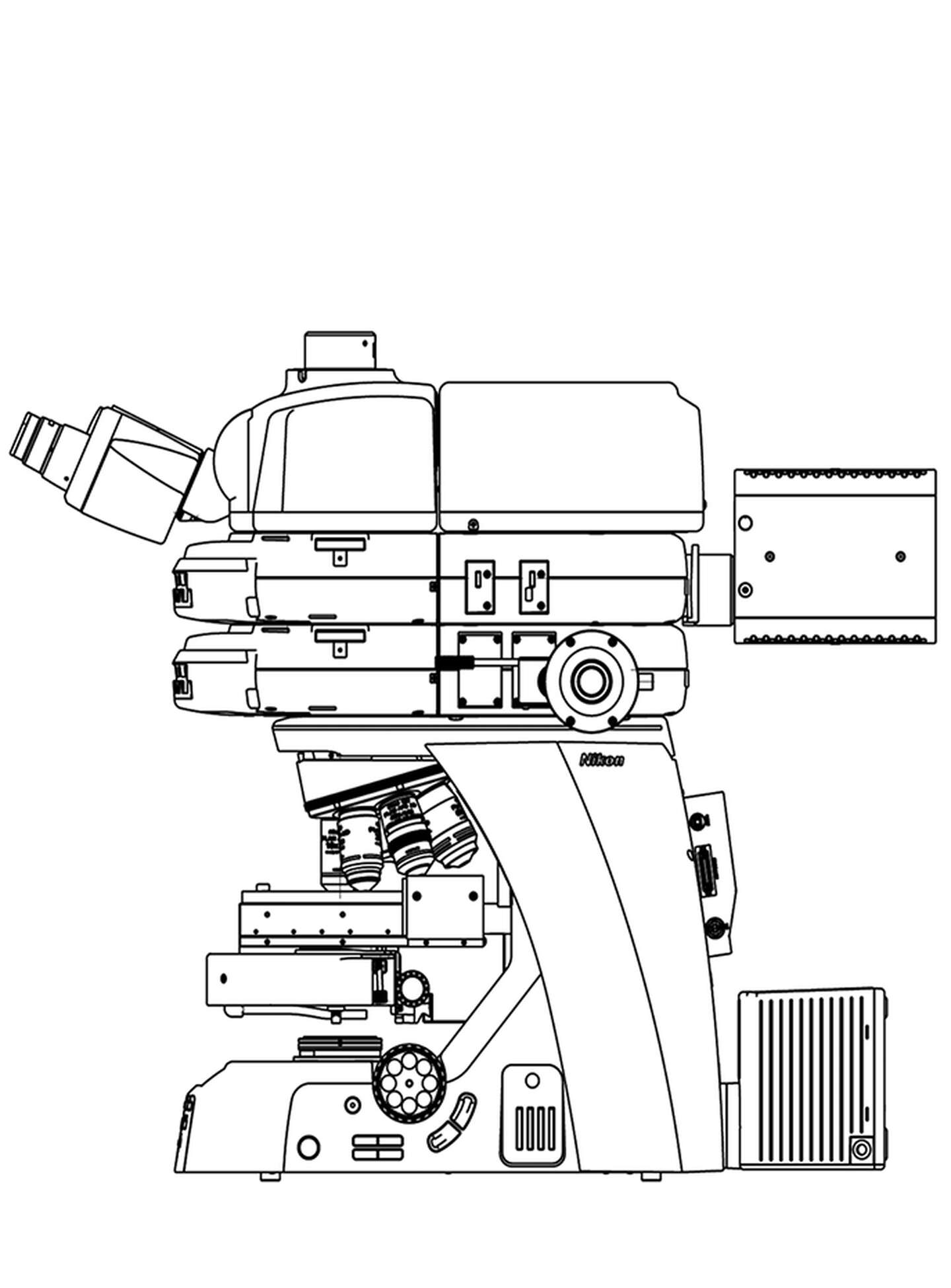

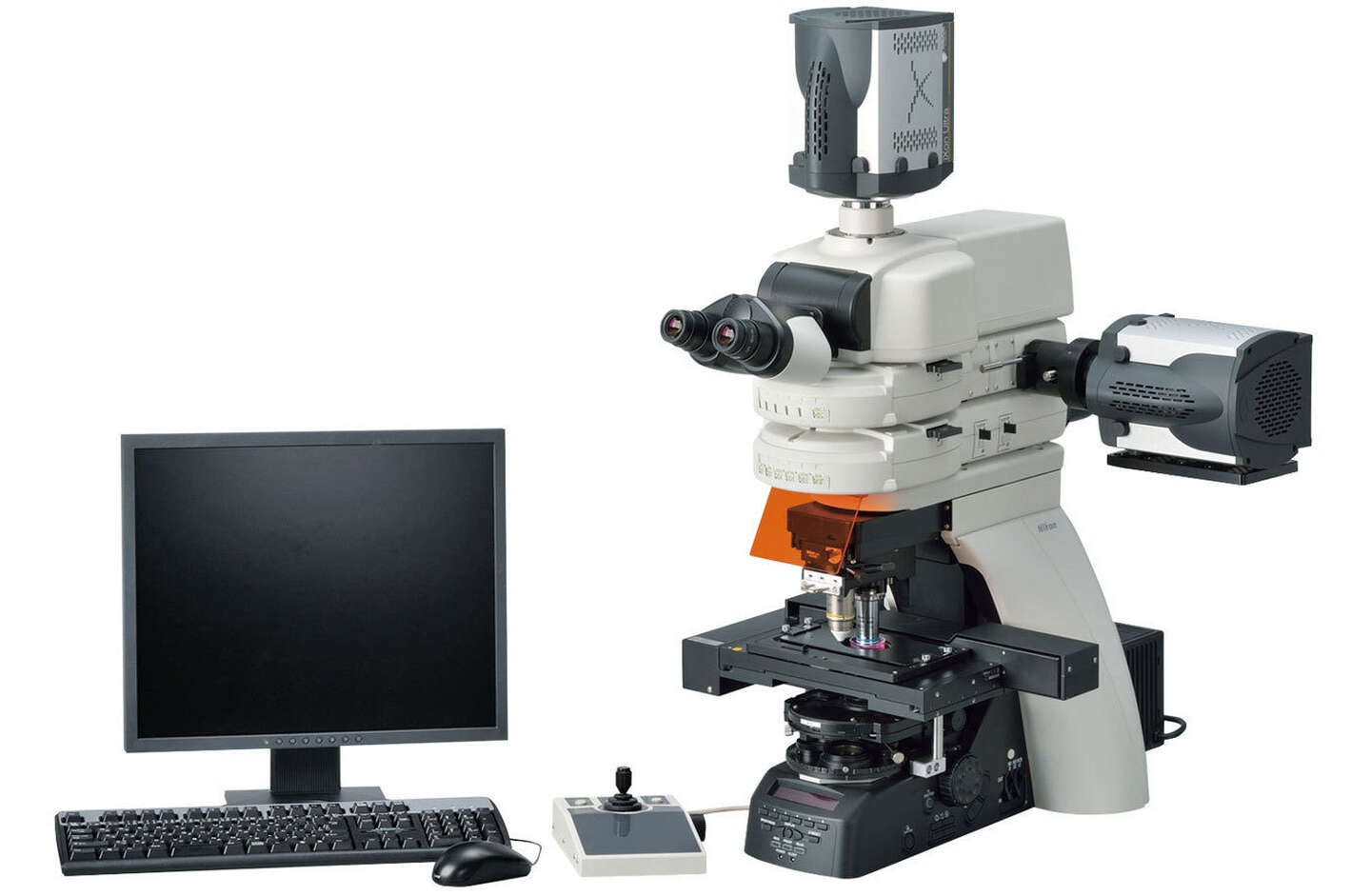

Cấu hình với Ni-E loại nút lấy nétQuét hình ảnh đa kênh đồng thời
Cấu trúc lớp linh hoạt của Ni cho phép đơn vị cổng máy ảnh phía sau và phụ kiện phát quang epi được gắn cùng một lúc, cho phép quét hình ảnh đồng thời của hai bước sóng khác nhau với mỗi máy ảnh. Điều này cho phép chụp hình ảnh độ phân giải cao trên toàn bộ khung cho mỗi bước sóng mà không phải chia chip CCD. Việc sử dụng máy ảnh cá nhân cho việc chụp hình cho phép người dùng điều chỉnh thông số chụp hình cho mỗi kênh một cách độc lập, cho phép chụp hình ảnh FRET có độ nhạy cao.
* Để biết thông tin về máy ảnh tương thích, vui lòng liên hệ Nikon hoặc đại lý Nikon.

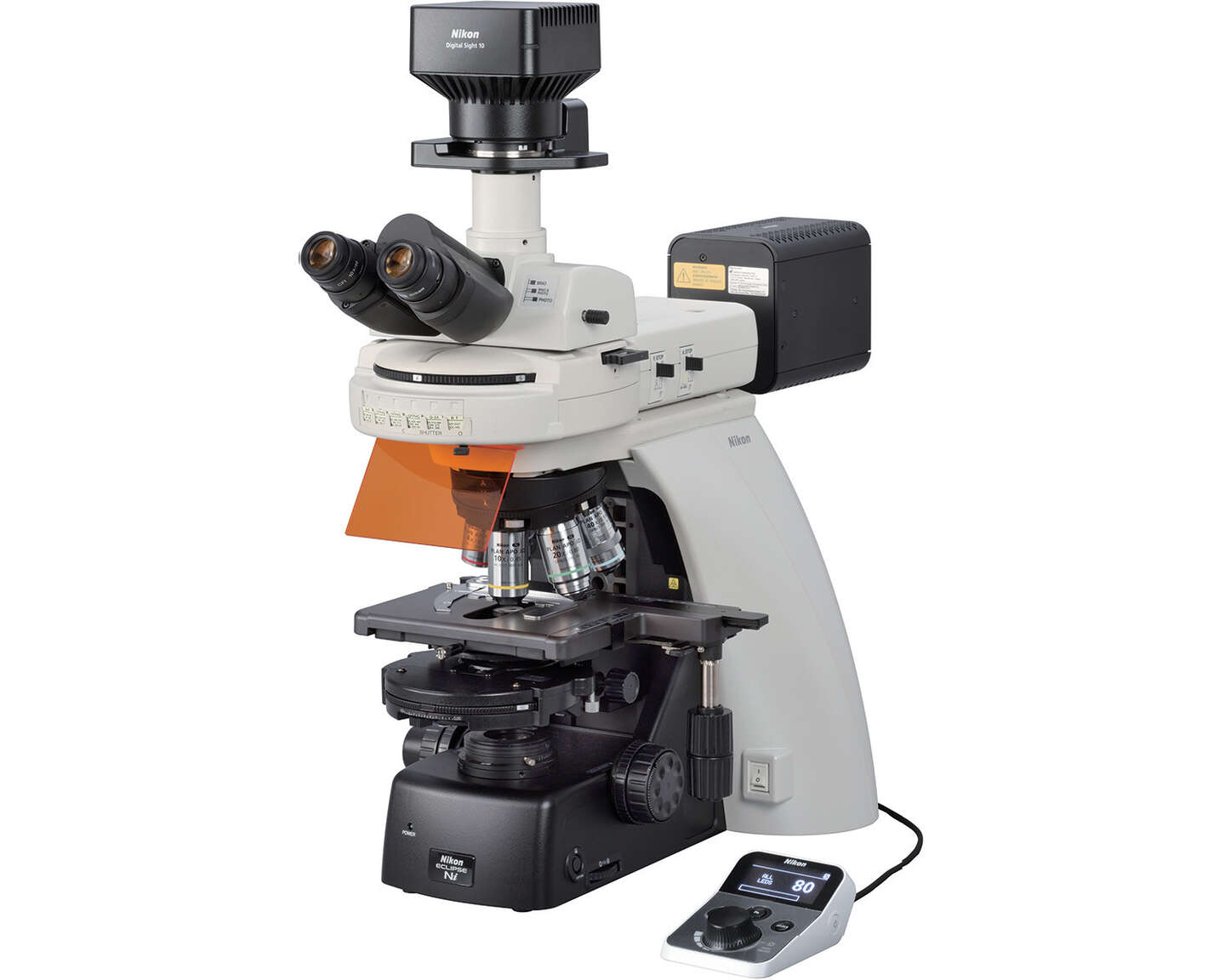

Chụp hình của các mẫu được đánh dấu bằng fluorescent
Kết hợp với ống ngắm có động cơ và tháp pháo khối huỳnh quang epi có động cơ, mỗi thiết bị được điều khiển tự động theo cài đặt của máy ảnh như thời gian phơi sáng, độ khuếch đại của máy ảnh và khoảng thời gian, cho phép thu thập hình ảnh nhanh chóng và hiệu quả.
Màn trập tháp pháo hình khối huỳnh quang epi có động cơ, giúp giảm hiện tượng tẩy trắng mẫu vật, có thể vận hành dễ dàng bằng bàn điều khiển từ xa Ni-L/Ni-U tiện lợi.
Chụp ảnh tự động các mẫu bệnh phẩm
Với Ni-E, độ sáng tối ưu có thể được tự động điều chỉnh bằng cách chuyển đổi vật kính, loại bỏ nhu cầu điều chỉnh thủ công. Bằng cách điều khiển khả năng zoom quang học của cổng zoom DSC cơ giới cho ống kính bốn mắt, có thể chụp ảnh với góc trường mong muốn mà vẫn duy trì chất lượng hình ảnh.
Ni-E cung cấp khả năng điều khiển kính hiển vi hoàn toàn bằng động cơ
Các thao tác quan sát bằng kính hiển vi có thể được điều khiển tự động theo cài đặt trước. Ni-E là mẫu kính hiển vi được cơ giới hóa hoàn toàn, hiệu quả cho các thí nghiệm đòi hỏi khả năng điều khiển toàn diện nhiều thiết bị khác nhau, chẳng hạn như thiết bị kích hoạt quang học và hệ thống confocal.
Điều chỉnh tự động với sự thay đổi mục tiêu
Tụ quang, khẩu độ, màng chắn trường và bộ lọc ND được tự động đặt ở vị trí tối ưu tùy theo độ phóng đại vật kính đang sử dụng. Ngoài ra, khoảng cách di chuyển bệ mẫu XYZ trên mỗi vòng xoay tay cầm và hiệu chỉnh độ lệch khoảng cách parfocal cũng được tự động điều chỉnh. Cài đặt kính hiển vi cũng có thể được điều chỉnh thủ công.

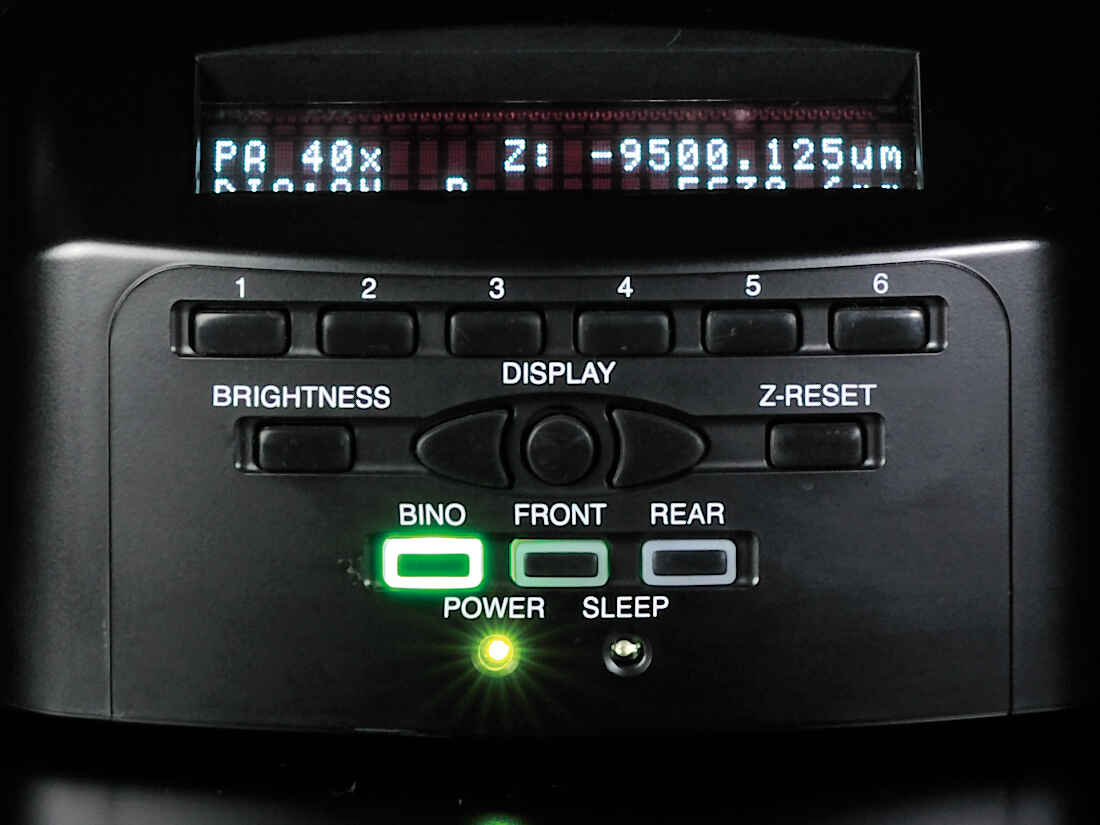

Tái tạo các điều kiện quan sát
Các điều kiện quan sát đã chọn có thể được chỉ định cho từng nút riêng biệt, cho phép thực hiện thay đổi chỉ bằng một nút nhấn. Điều này đặc biệt tiện lợi khi tái tạo các điều kiện quan sát cụ thể.

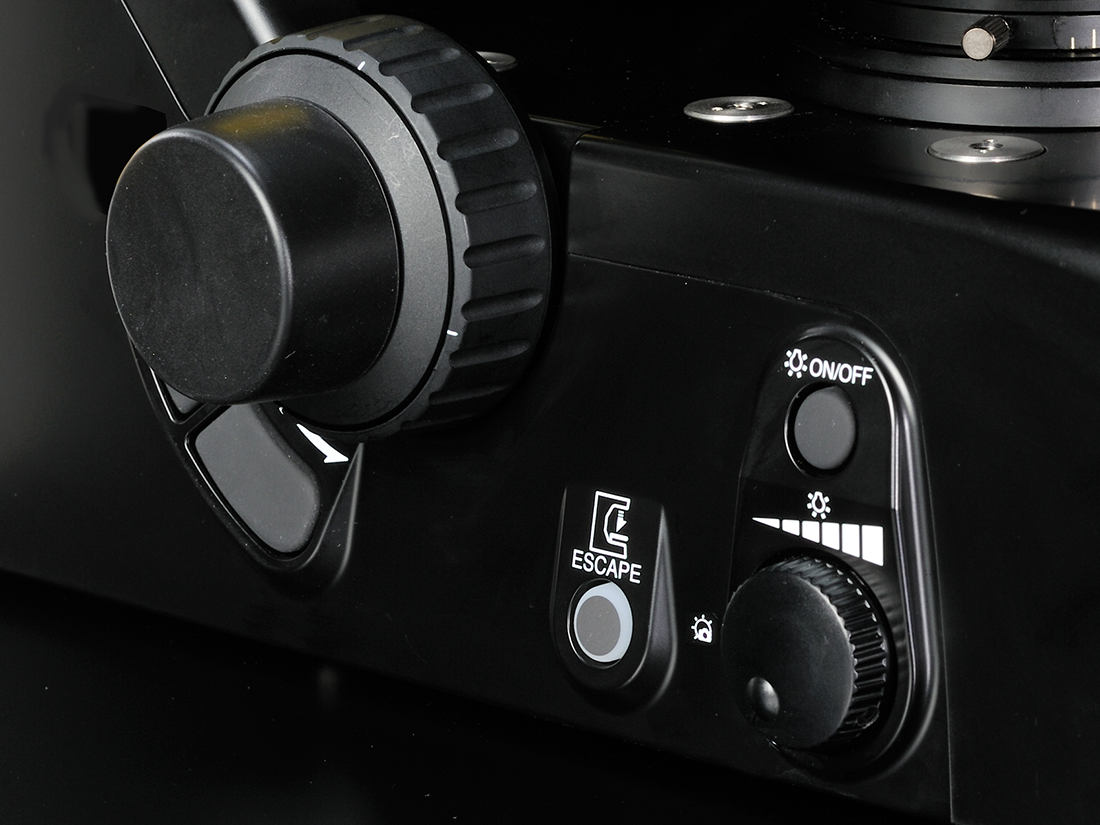

Lấy nét bằng động cơ có độ chính xác cao
Hệ thống lấy nét Z có độ chính xác cao cung cấp thông tin vị trí Z chính xác cần thiết để sử dụng với kính hiển vi laser cộng hưởng và hỗ trợ thu thập dữ liệu tự động dòng Z. Các núm điều chỉnh lấy nét thô và tinh riêng biệt giúp thao tác dễ dàng hơn.
Hiệu suất quang học cao

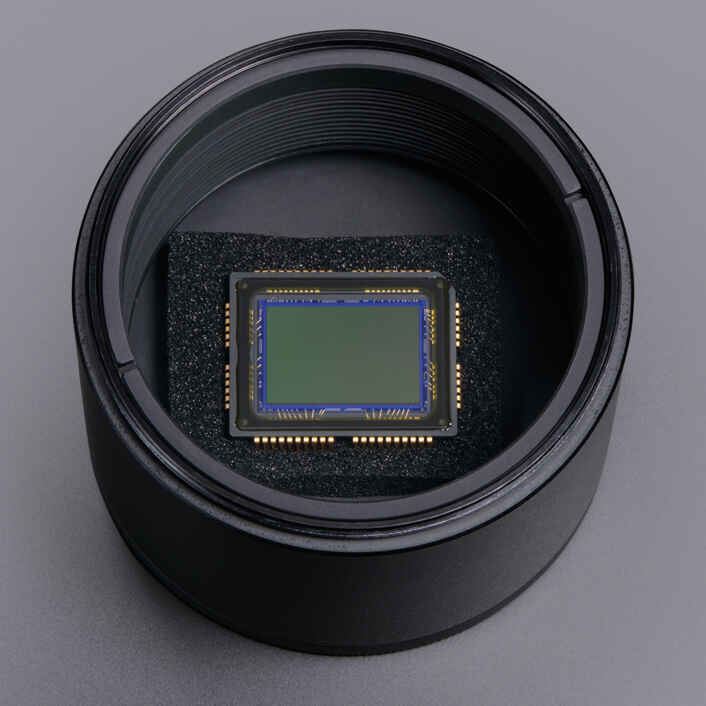

Công nghệ Nano Crystal Coat
Được sử dụng lần đầu tiên trong vật kính hiển vi, lớp phủ chống phản xạ này bao gồm các hạt có kích thước nanomet. Nó dựa trên công nghệ sản xuất bán dẫn và cũng được sử dụng cho ống kính máy ảnh Nikon. Cấu trúc thô và sự sắp xếp đồng đều của các hạt trong một cấu trúc xốp của lớp phủ mang lại chỉ số phản xạ cực thấp.

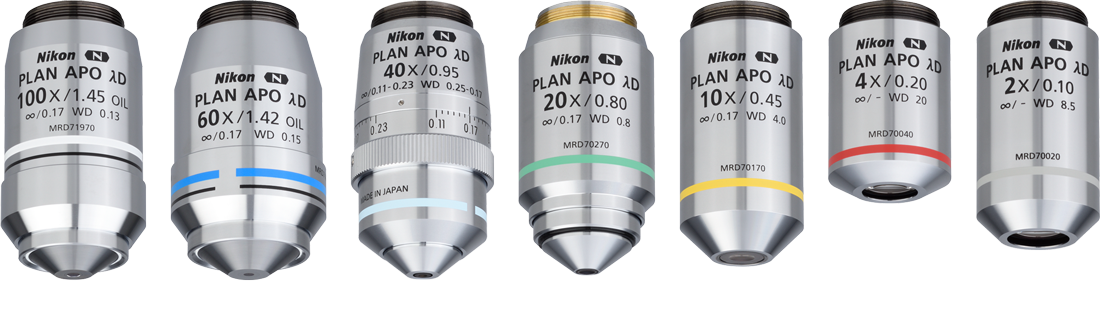

CFI Plan Apochromat Lambda D series
Vật kính chiết suất cao được sử dụng trong vật kính ngâm dầu mang lại độ sáng đồng đều và chất lượng hình ảnh cao đến tận ngoại vi của trường nhìn chéo lớn 25mm, cho phép thu thập hiệu quả các hình ảnh liền mạch và hỗ trợ chụp ảnh macro các mẫu vật lớn. Độ truyền qua cao và hiệu chỉnh quang sai màu trên dải bước sóng rộng từ 405 nm đến 850 nm cho phép thu thập dữ liệu định lượng đáng tin cậy để phân tích cường độ nhuộm hạt nhân. Các thấu kính NA cao này lý tưởng cho các quan sát trường sáng và DIC, cũng như quan sát huỳnh quang và quan sát cộng hưởng.

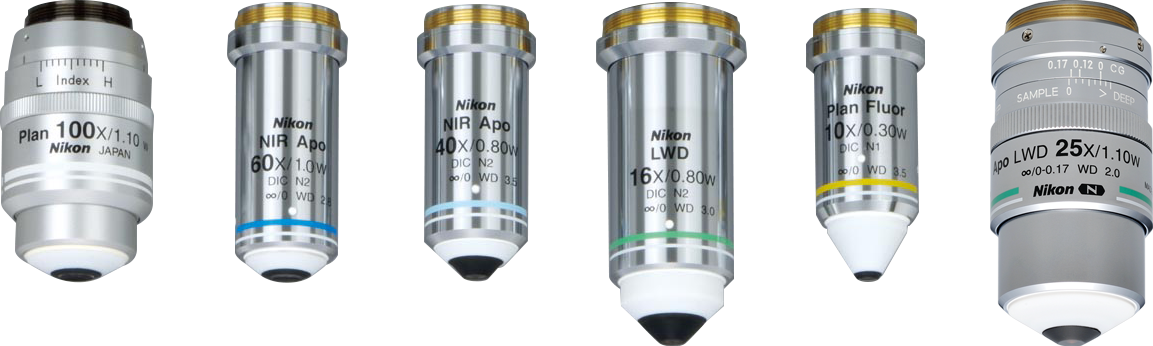

Ống kính vật kính nhúng nước
Vật kính CFI Apochromat NIR 40X W/60X WVới khoảng cách làm việc xa và NA cao, khả năng truyền dẫn cao trên dải bước sóng gần IR. Quang sai màu trục được hiệu chỉnh lên đến dải gần IR, cho phép chụp ảnh độ phân giải cao các cấu trúc nhỏ của mẫu dày trong quá trình quan sát IR-DIC.
CFI75 Apochromat 25XC WVàCFI Plan Achromat100XC WVật kính có NA cao (1.10) và khoảng cách làm việc xa (2.00 mm ở 25XCW, 2.50 mm ở 100XCW) được hiệu chỉnh quang sai màu trong dải IR. Các vật kính này có thể chụp ảnh sắc nét các vùng sâu của mẫu dày bằng cách áp dụng cơ chế bù trừ cho những thay đổi quang sai cầu xảy ra ở các nhiệt độ và độ sâu điểm quan sát khác nhau.

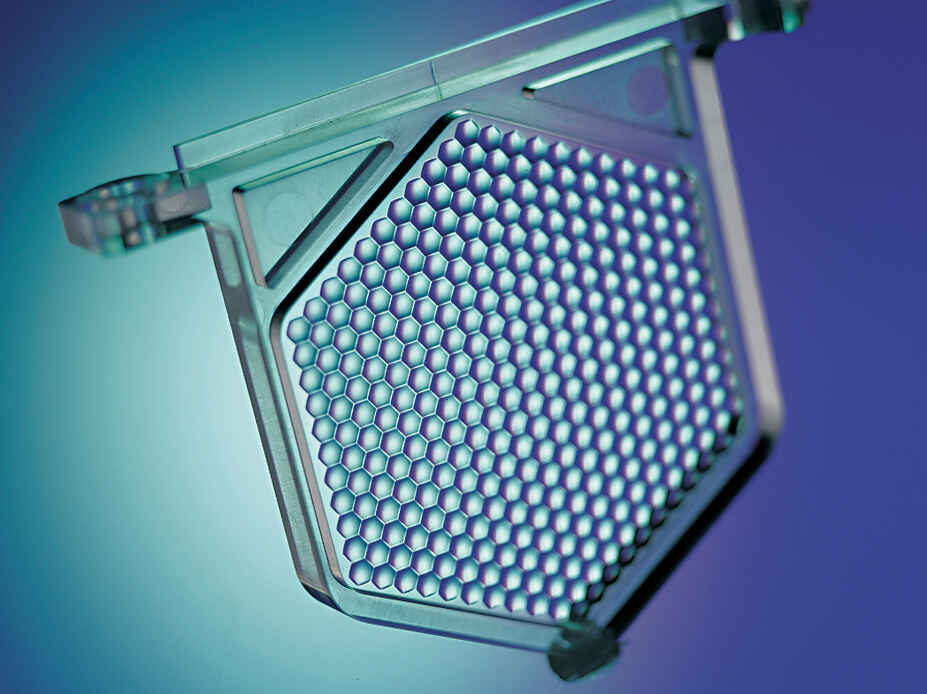

Độ sáng đồng đều
Ống kính “mắt ruồi” tích hợp đảm bảo chiếu sáng đồng đều và sáng khắp trường nhìn, từ mép này sang mép kia, ở mọi độ phóng đại.

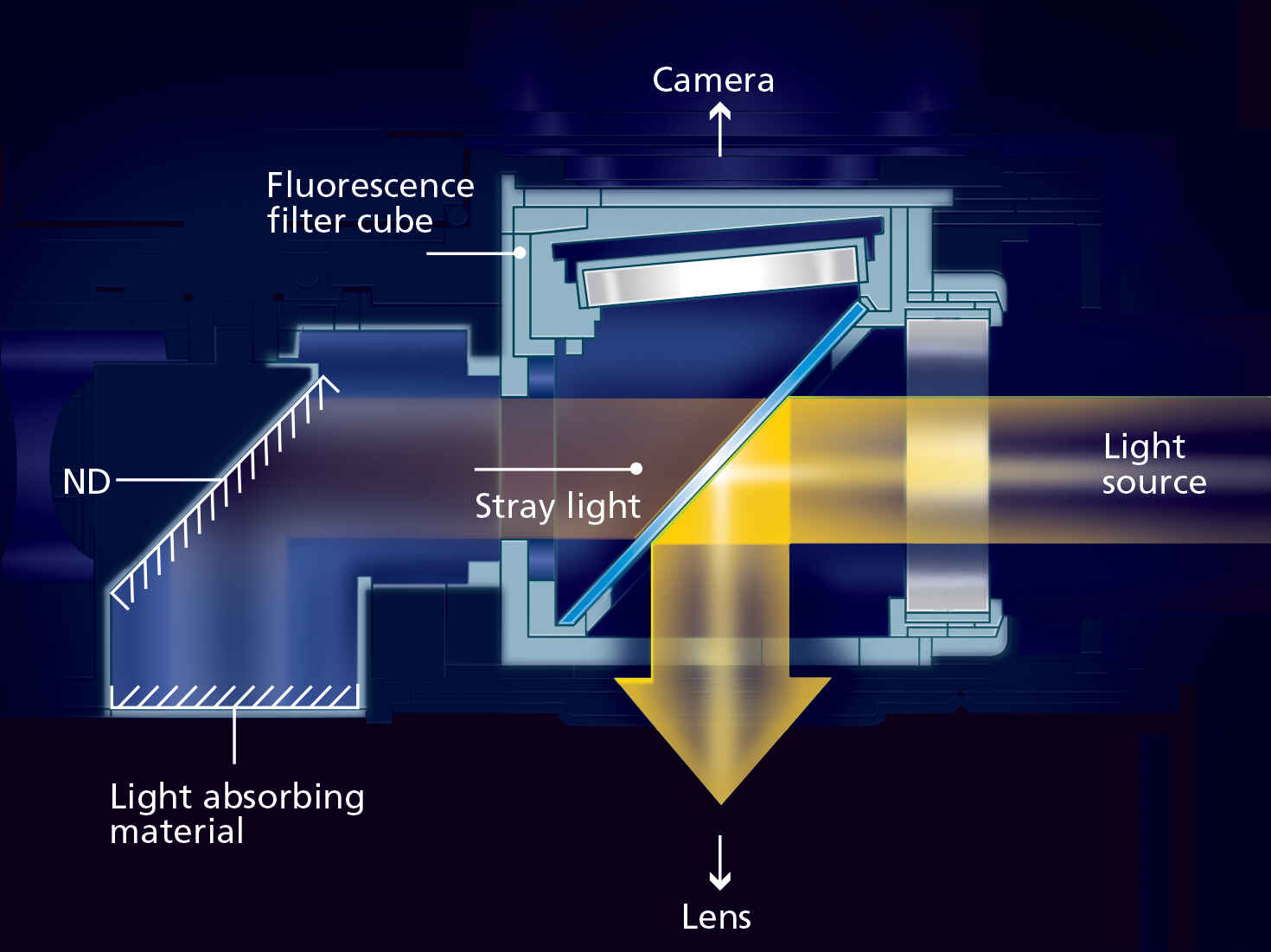

Loại bỏ nhiễu huỳnh quang
Cơ chế triệt nhiễu độc quyền của Nikon được sử dụng trong tháp khối huỳnh quang epi và khối lọc. Tỷ lệ tín hiệu trên nhiễu (S/N) được cải thiện đáng kể bằng cách loại bỏ ánh sáng lạc trong khối lọc, cho phép chụp ảnh với tín hiệu huỳnh quang yếu với độ tương phản và độ sáng cao.
Nguồn sáng LED có độ hoàn màu cao
Nguồn sáng LED có độ hoàn màu cao tích hợp trong Ni-L mang lại khả năng tái tạo màu sắc tự nhiên tương đương với nguồn sáng halogen, cũng như độ đồng đều ánh sáng, tuổi thọ cao và các ưu điểm khác liên quan đến đèn LED, giúp quan sát mẫu bệnh phẩm hiệu quả.
Dễ dàng vận hành
Cơ chế điều chỉnh độ cao tay cầm và ống kính tiện dụng cho phép người dùng có tư thế quan sát thoải mái. Đế kính hiển vi tiết kiệm không gian cho phép người dùng tối đa hóa diện tích làm việc. Ngoài ra còn có sẵn một bảng điều khiển từ xa đơn giản để dễ dàng vận hành các phụ kiện cơ giới.

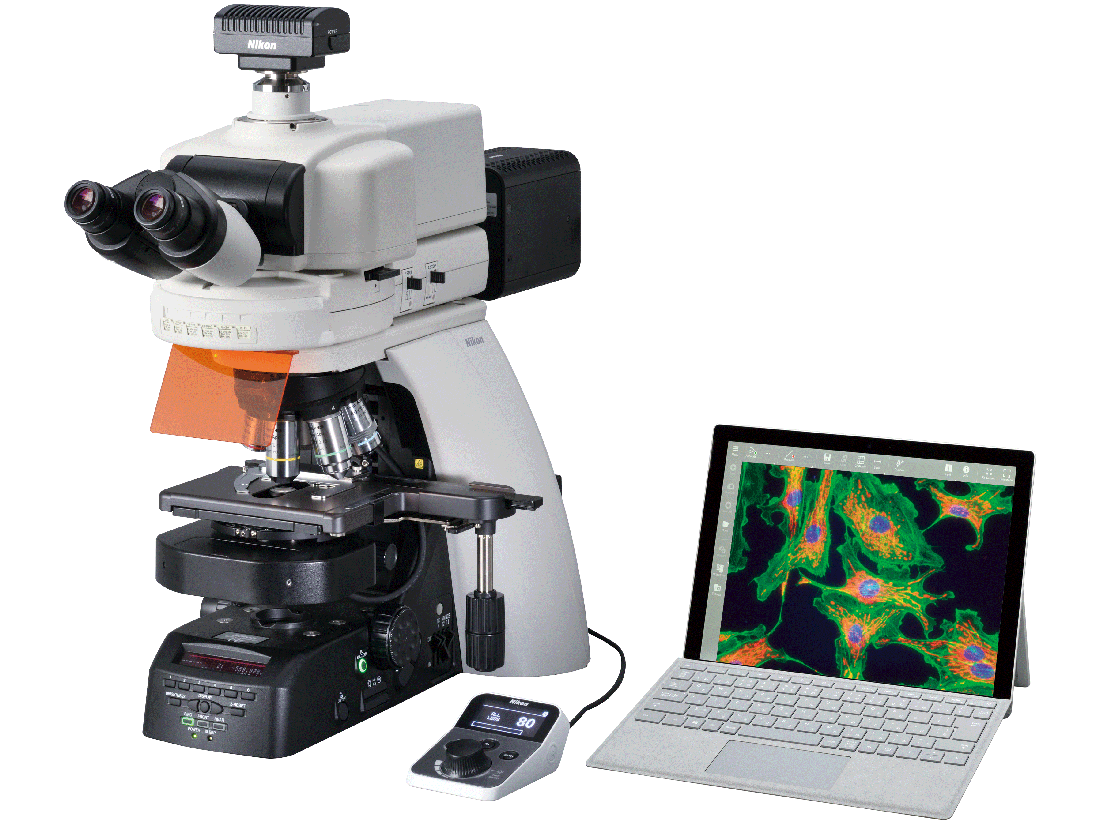

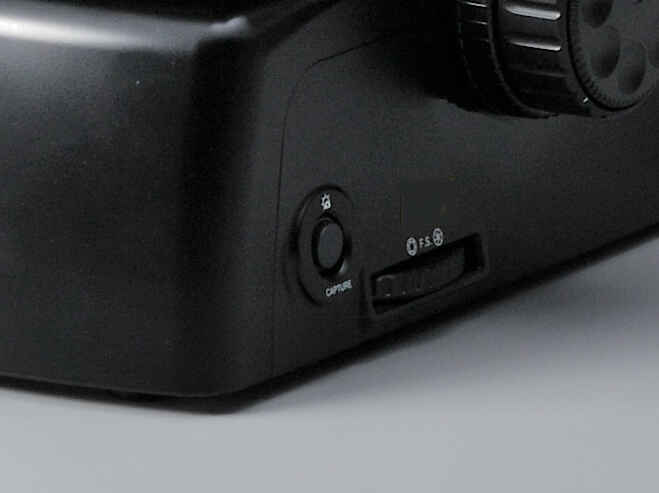

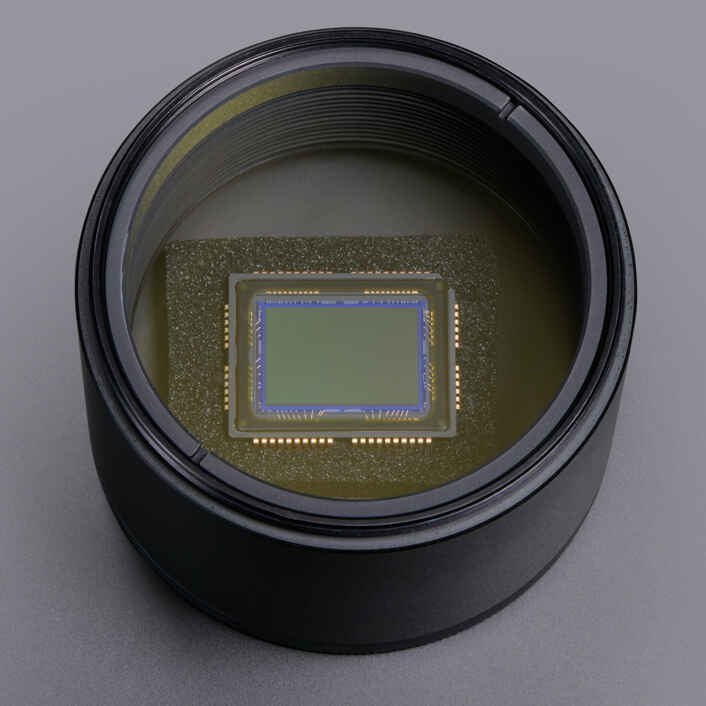

Hình ảnh kỹ thuật số đơn giản
Hình ảnh có thể được chụp bằngMáy ảnh Digital Sightchỉ bằng cách nhấn nút chụp ảnh nằm trên đế kính hiển vi.

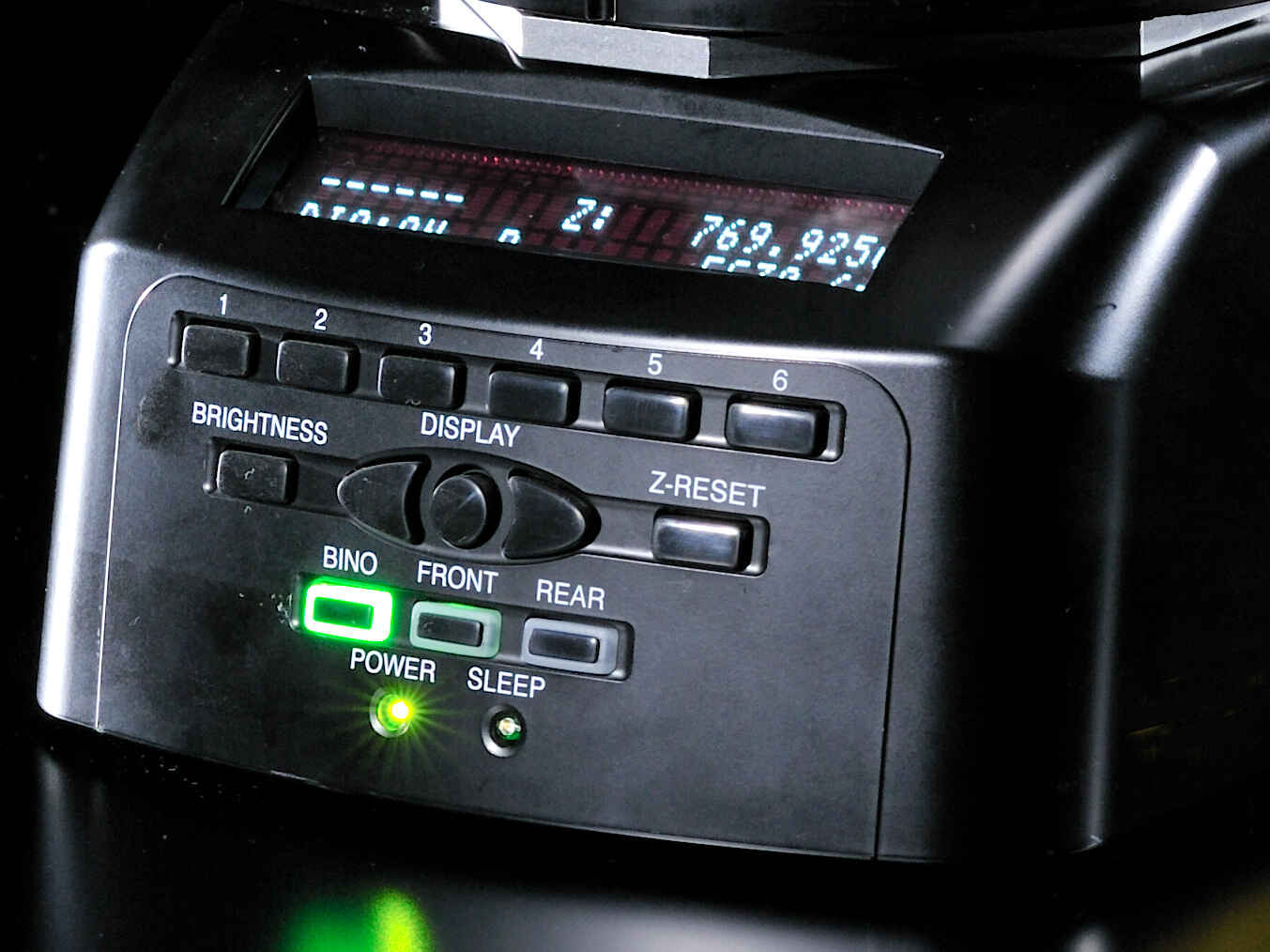

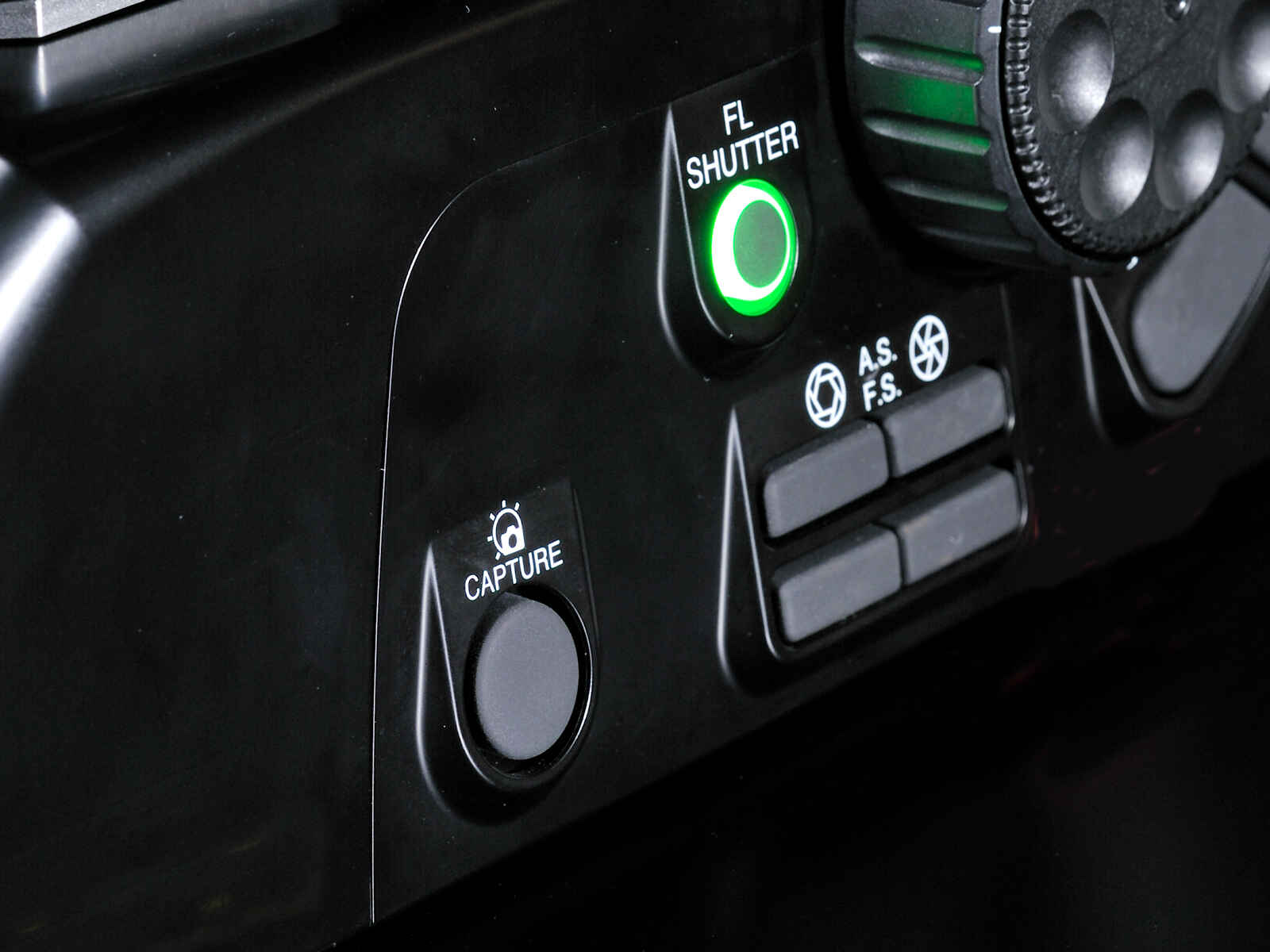

Thiết kế công thái học 3D![]()
Hầu hết các nút điều khiển kính hiển vi đều có thể được vận hành bằng các nút bấm dễ tiếp cận ở mặt trước của Ni-E. Các nút điều khiển ở hai bên kính hiển vi được thiết kế góc cạnh, cho phép thao tác cảm ứng trực quan trong quá trình quan sát. Kính hiển vi cũng có màn hình hiển thị trạng thái, cho phép dễ dàng kiểm tra cài đặt kính hiển vi hiện tại.

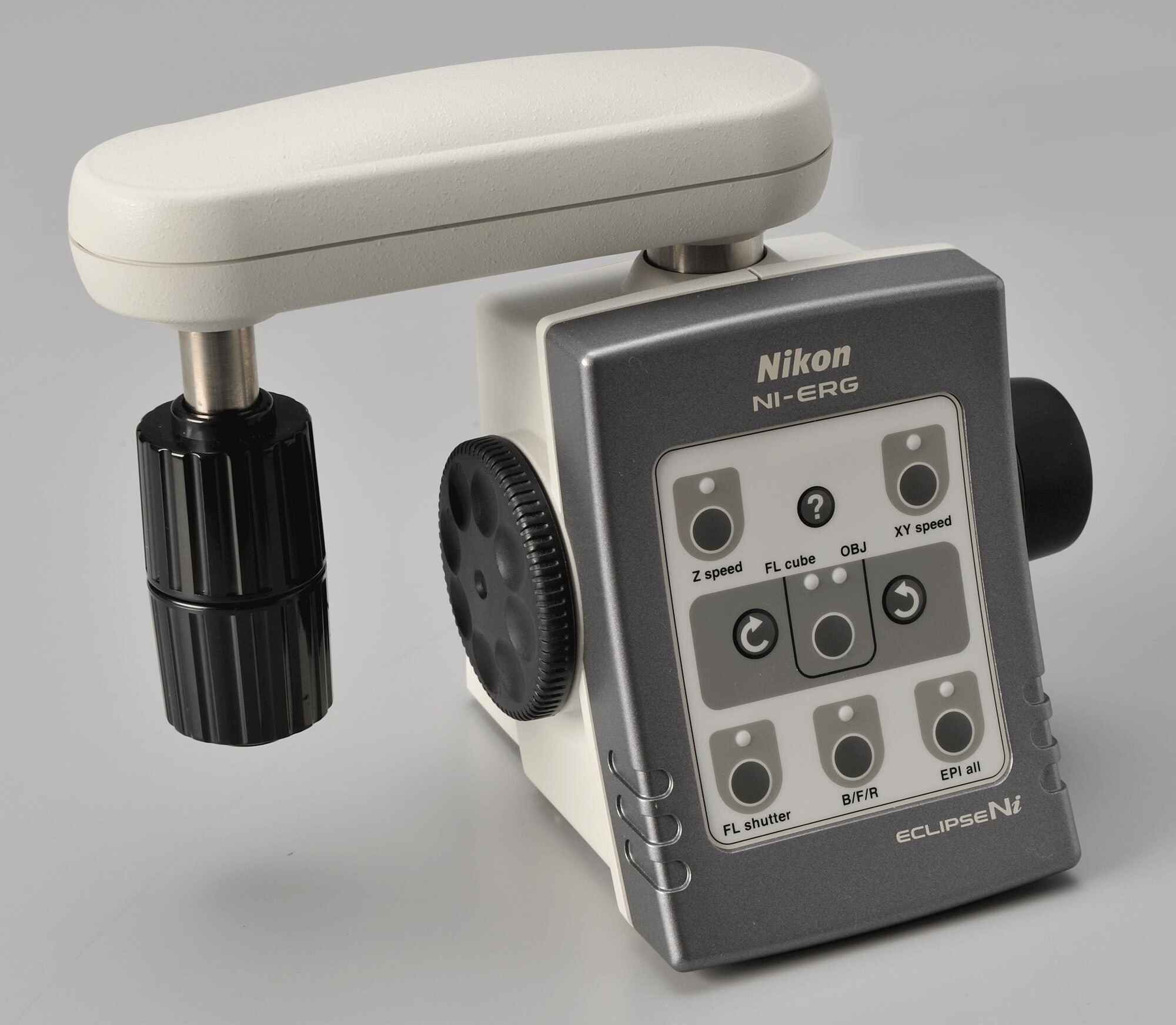

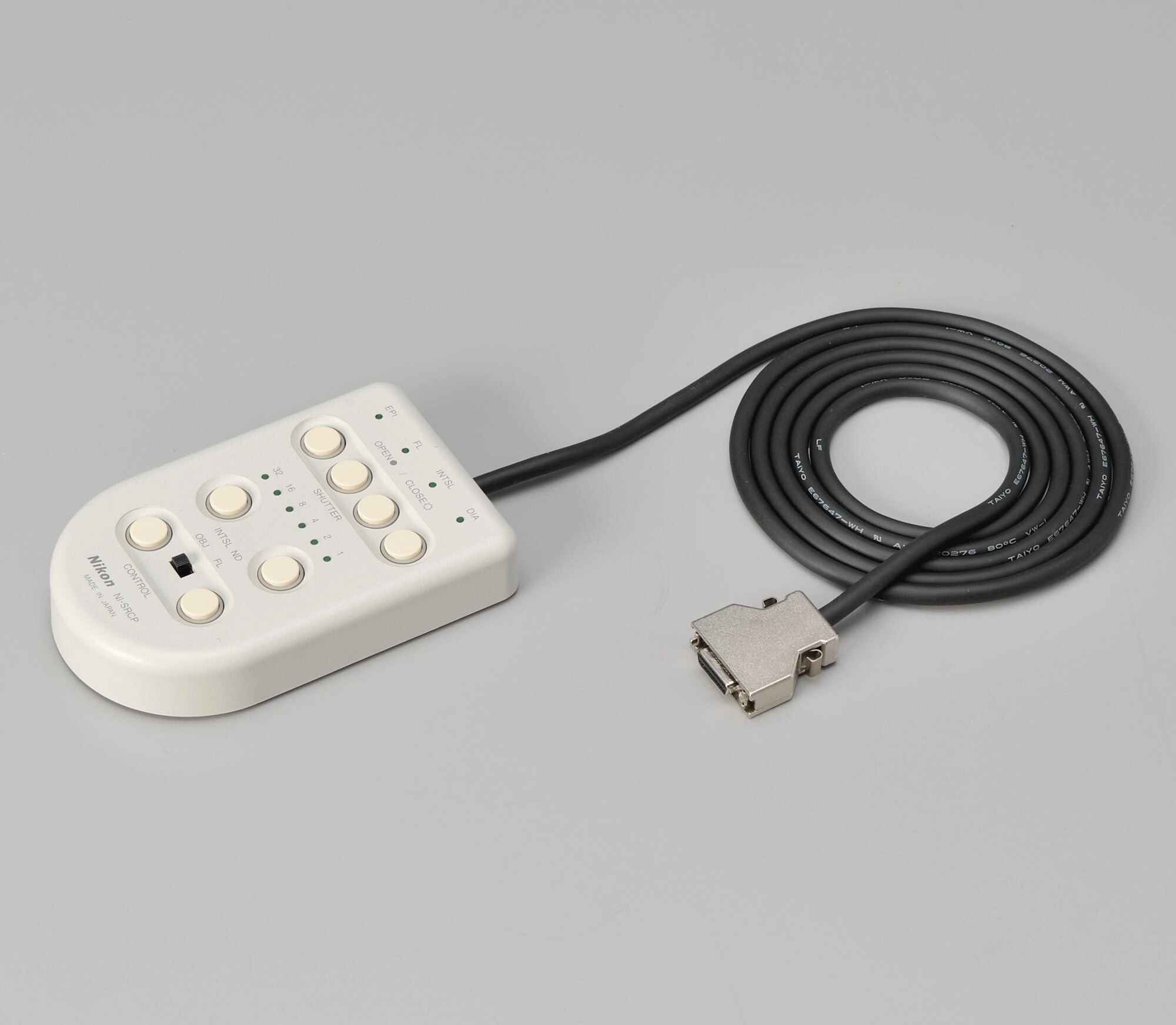

Bộ điều khiển từ xa
Bảng điều khiển từ xa đơn giản dành cho Ni-L/Ni-U giúp dễ dàng điều khiển các phụ kiện cơ giới. Bộ điều khiển công thái học với cảm giác vận hành tương tự như kính hiển vi thực tế cũng có sẵn cho Ni-E, giúp thao tác trực quan hơn.

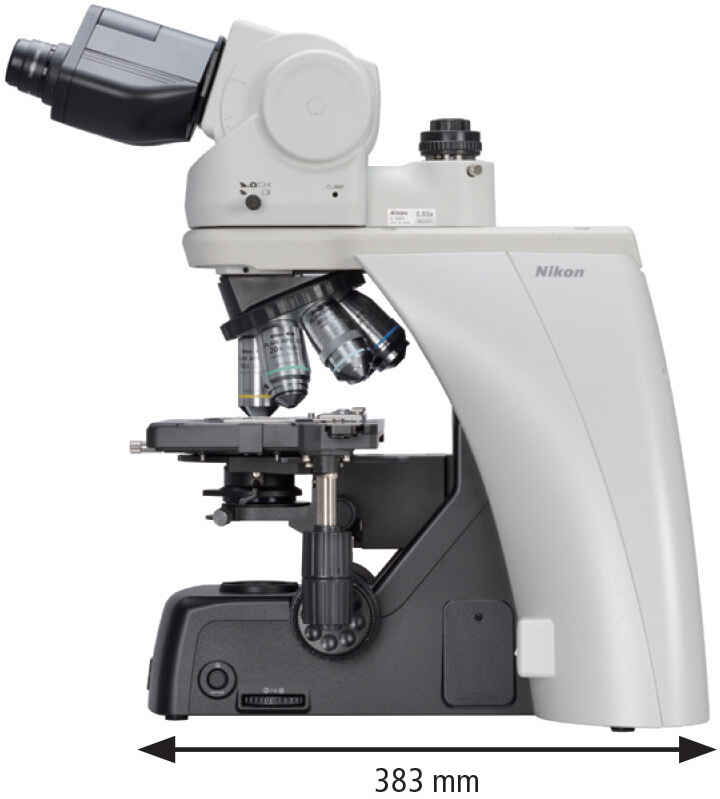

Thiết kế nhỏ gọn không có đèn
Ni-L có nguồn sáng LED tích hợp để chiếu sáng theo phương ngang, tạo nên thiết kế tiết kiệm không gian với độ sâu ngắn hơn khoảng 150 mm so với Ni-U, góp phần sử dụng không gian làm việc hiệu quả.
Thông số kỹ thuật
| Ni-E Loại giai đoạn lấy nét |
Ni-E Loại nút lấy nét |
Ni-L | |
|---|---|---|---|
| Hệ thống quang học | Hệ thống quang học vô cực CFI60 | Hệ thống quang học vô cực CFI60 và CFI75 | Hệ thống quang học vô cực CFI60 |
| Lấy nét (hành trình từ điểm lấy nét) |
Thụ động qua giai đoạn có động cơ Di chuyển Lên/Xuống (Lên 2 mm/Xuống 13 mm) |
Thụ động qua nút lấy nét có động cơ Di chuyển Lên/Xuống (Lên 13 mm/Xuống 2 mm) |
Thụ động qua giai đoạn thủ công Di chuyển Lên/Xuống (Lên 3 mm/Xuống 26 mm) |
| Mã hóa tuyến tính tích hợp, Độ phân giải: 0.025 µm Cơ chế thoát và tái lấy nét tự động |
|||
| Lấy nét thô/nét trùng trục | |||
| Nguồn sáng | Nguồn sáng Halogen (12V 100W), nguồn sáng LED màu cao*1: 50.000 giờ sử dụng*2 (tùy chọn)· Bộ lọc ND điện NI-ND-E (tùy chọn) |
Nguồn sáng LED màu cao tích hợp*1: 50.000 giờ sử dụng*2 | |
| Thấu kính mắt ruồi tích hợp Bộ lọc NCB11, ND8, ND32 (tháo rời, có thể lắp thêm một bộ lọc) Bộ phân tán (không tháo rời) Bộ lọc ND2 (tùy chọn) |
Thấu kính mắt ruồi tích hợp | ||
| Điều khiển | Công tắc Bật/Tắt ánh sáng truyền qua, Điều chỉnh độ sáng với chức năng cài đặt trước
Nút chụp hình ảnh |
||
| Công tắc điều khiển tích hợp sẵn | — | ||
| · Bộ điều khiển NI-ERG NI Ergo (tùy chọn) | · Bộ điều khiển đơn giản NI-SRCP (tùy chọn) | ||
| Đơn vị cung cấp điện | Hộp điều khiển nguồn ngoài NI-CTLA A (cho ánh sáng Halogen)/NI-CTLA2 A2 (cho ánh sáng LED) | Tích hợp cho ánh sáng LED
Cần có Hộp điều khiển B khi kết hợp các tùy chọn có động cơ/ thông minh. |
|
| Kính hiển vi (F.O.V. mm) | · CFI 10X (22) · CFI 12.5X (16) · CFI 15X (14.5) · CFI UW10X (25) |
||
| Ống kính F.O.V. 22 mm (Ống kính/Cổng) |
· C-TB Ống kính đôi · C-TE2 Ống kính Ergonomic đôi (100/0, 50/50 qua Cổng tùy chọn C-TEP2 DSC, Cổng tùy chọn C-TEP3 DSC C-0.55X hoặc C-TEPF2.5 DSC F2.5X), Góc nghiêng: 10°-30°, Kéo dài lên đến 40 mm |
||
| Ống kính F.O.V. 25 mm*3 (Ống kính/Cổng) |
· C-TF Ống kính ba · C-TT Ống kính ba T (100/0, 20/80, 0/100) · NI-TT2 Ống kính bốn hướng (Ống kính/ Cổng trên/ Cổng sau: 100/0/0, 0/100/0, 0/0/100), Góc nghiêng: 15°-35° |
||
| · NI-TT2-E Ống kính bốn hướng có động cơ (Ống kính/ Cổng trên/ Cổng sau: 100/0/0, 0/100/0, 0/0/100), Góc nghiêng: 15°-35° |
— | ||
| Cổng (F.O.V. 11 mm) | · C-TEP2 Cổng DSC cho Ống kính Ergonomic đôi (với bộ chuyển đổi C-mount, 0.7X) · C-TEP3 Cổng DSC C-0.55X cho Ống kính Ergonomic đôi (với bộ chuyển đổi C-mount, 0.55X) · C-TEPF2.5 Cổng DSC F2.5X cho Ống kính Ergonomic đôi (với bộ chuyển đổi F-mount, 2.5X) · NI-BPU Đơn vị Cổng sau (với bộ chuyển đổi C-mount, 1.0X) · NI-RPZ Cổng DSC Thu phóng cho Ống kính bốn hướng (với bộ chuyển đổi C-mount, thu phóng thủ công, 0.6X – 2.0X) |
||
| · NI-RPZ-E Cổng DSC Thu phóng có động cơ cho Ống kính bốn hướng (với bộ chuyển đổi C-mount, thu phóng có động cơ, 0.6X – 2.0X) | — | ||
| Thủ công | · NI-SAM Tay tiêu chuẩn | ||
| · NIE-CAM Tay tiếp xúc (cho các tùy chọn có động cơ/ thông minh) | · NIU-CAM Tay tiếp xúc (cho các tùy chọn có động cơ/ thông minh) | ||
| Nút lấy nét (Có động cơ) |
· NI-N7-E Nút lấy nét bảy lớp có động cơ · NI-ND6-E Nút lấy nét sáu lớp DIC có động cơ |
— | · NI-N7-E Nút lấy nét bảy lớp có động cơ · NI-ND6-E Nút lấy nét sáu lớp DIC có động cơ |
| Nút lấy nét (Thông minh) |
· NI-N7-I Nút lấy nét bảy lớp thông minh | — | · NI-N7-I Nút lấy nét bảy lớp thông minh |
| Nút lấy nét (Thủ công) |
· D-ND6 Nút lấy nét sáu lớp DIC · C-N6 Nút lấy nét sáu lớp ESD · C-N6A Nút lấy nét sáu lớp có khe phân tích |
· FN-S2N Nút trượt 2 chỗ (cho ống kính CFI60), Chuyển đổi 2 ống kính, Thanh trượt DIC có thể lắp vào · FN-MN-H Giữ ống kính CFI 75 (cho ống kính CFI75), Thanh trượt DIC có thể lắp vào · FN-MN-H2 Giữ ống kính CFI 90 (cho ống kính CFI90) |
· D-ND6 Nút lấy nét sáu lớp DIC · C-N6 Nút lấy nét sáu lớp ESD · C-N6A Nút lấy nét sáu lớp có khe phân tích |
| Giai đoạn | · NIE-CSRR2 Giai đoạn xoay bằng tay phải với bề mặt phủ ceramic có thể xoay với 2S Di chuyển chéo 78(X) x 54(Y) mm Chiều cao và lực xoay có thể điều chỉnh |
· FN-3PS2 Giai đoạn tiêu chuẩn FN1 Di chuyển chéo 30(X) x 30(Y) mm |
· C-CSR1S Giai đoạn bằng tay phải với bề mặt phủ ceramic có thể xoay với 1S · C-CSR Giai đoạn bằng tay phải phủ ceramic · NIU-CSRR2 Giai đoạn xoay bằng tay phải với bề mặt phủ ceramic có thể xoay với 2S Di chuyển chéo 78(X) x 54(Y) mm Chiều cao và lực xoay có thể điều chỉnh |
| · NI-S-E Giai đoạn XY có động cơ Độ phân giải: 0.1 μm · NI-SH-D Giá đỡ đĩa (tùy chọn) |
|||
| Giai đoạn phụ | · NI-SSR Giai đoạn phụ (cho ống kính Condenser tự động và giai đoạn xoay/ có động cơ) |
· NI-SSF Giai đoạn phụ cho Nút lấy nét (tương thích với Condenser LWD và giai đoạn tiêu chuẩn/ có động cơ) |
· NI-SSR Giai đoạn phụ (cho giai đoạn xoay) · NI-SS Giai đoạn phụ (cho các giai đoạn không xoay) |
| Condenser (Có động cơ) |
· NI-CUD-E Condenser tổng quát có động cơ khô (0.88) Cho quan sát DIC, phân cực, darkfield Được gắn trên Giai đoạn phụ NI-SSR |
— | |
| Condenser (Thủ công) |
· NI-CUD Condenser tổng quát khô (0.88) · C-AB Condenser Abbe (0.90) · C-AR Condenser Achromat (0.80) · C-DO Condenser Darkfield dầu (1.20-1.43) · C-DD Condenser Darkfield khô (0.80-0.95) · C-AA Condenser Aplanatic Achromat (1.40) · C-SA Condenser Achromat Slide 2-100X (0.90) · C-SW Condenser Achromat Swing-out 1-100X (0.90/0.11) · C-SWA Condenser Achromat Swing-out 2-100X (0.90/0.22) · C-LAR Condenser Achromat LWD (0.65) · D-CUO Condenser DIC dầu (1.40) |
· FN-C Condenser LWD (0.78) (cho DIC và chiếu sáng nghiêng) | · NI-CUD Condenser tổng quát khô (0.88) · C-AB Condenser Abbe (0.90) · C-AR Condenser Achromat (0.80) · C-DO Condenser Darkfield dầu (1.20-1.43) · C-DD Condenser Darkfield khô (0.80 – 0.95) · C-AA Condenser Aplanatic Achromat (1.40) · C-SA Condenser Achromat Slide 2-100X (0.90) · C-SW Condenser Achromat Swing-out 1-100X (0.90/0.11) · C-PH Condenser Turret Phase Contrast (0.90)*4 · C-SWA Condenser Achromat Swing-out 2-100X (0.90/0.22) · C-LAR Condenser Achromat LWD (0.65) · D-CUO Condenser DIC dầu (1.40) |
| Công suất tiêu thụ | 211W (với đèn halogen cường độ cao nhất và tất cả các tùy chọn có động cơ) |
96W (với đèn halogen cường độ cao nhất và tất cả các tùy chọn có động cơ) |
Thân chính: 28W (với cường độ ánh sáng LED màu cao tối đa) Hộp điều khiển B: 68W (với tất cả các tùy chọn có động cơ) |
| Trọng lượng (xấp xỉ) | 29 kg (Cấu hình Epi-fluorescent với ống kính bốn hướng xoay có động cơ) |
32 kg (Cấu hình Epi-fluorescent với ống kính bốn hướng xoay có động cơ) |
18 kg (Cấu hình Brightfield với ống kính đôi Ergonomic) |
| Bộ chiếu sáng huỳnh quang epi | Loại bàn lấy nét Ni-E | Loại cụm vật kính lấy nét Ni-E | Ni-L |
|---|---|---|---|
| Cụm xoay khối lọc |
6 khối lọc có thể gắn được, cơ chế Giảm nhiễu (Noise Terminator) cho tất cả các cụm xoay
|
||
| Thiết bị phân phối ánh sáng | NI-FLEI-2: Bộ gắn huỳnh quang epi Có màng chắn khẩu độ (aperture diaphragm) và màng chắn trường sáng (field diaphragm) — có thể căn chỉnh tâm và tháo rời được |
||
| Lựa chọn | — | · NL-SC: Hộp màn trập (Shutter Cassette) dành cho dòng kính hiển vi Ni-L. | |
| Nguồn sáng chiếu epi | · D-LEDI: Hệ thống chiếu sáng LED huỳnh quang (Fluorescence LED Illumination System) | ||
*1: Không thể sử dụng cho quan sát IR-DIC (DIC hồng ngoại).
*2: Giá trị ước tính dựa trên quy chuẩn nội bộ của Nikon.
*3: Trường nhìn (F.O.V.) của thị kính: Khi sử dụng với cấu hình mở rộng như hai tầng cụm khối lọc huỳnh quang, trường nhìn của thị kính là 22 mm. Trường nhìn tại các cổng hình ảnh thay đổi tùy theo từng model.
*4: Chỉ có thể gắn trên bệ phụ NI-SS (NI-SS Substage).
*5: Chức năng kiểm tra trạng thái: Trạng thái của bộ lọc, cụm vật kính… có thể được ghi lại cùng với ảnh chụp và hiển thị trên màn hình điều khiển của máy tính.
