Tổng quan & Tính năng

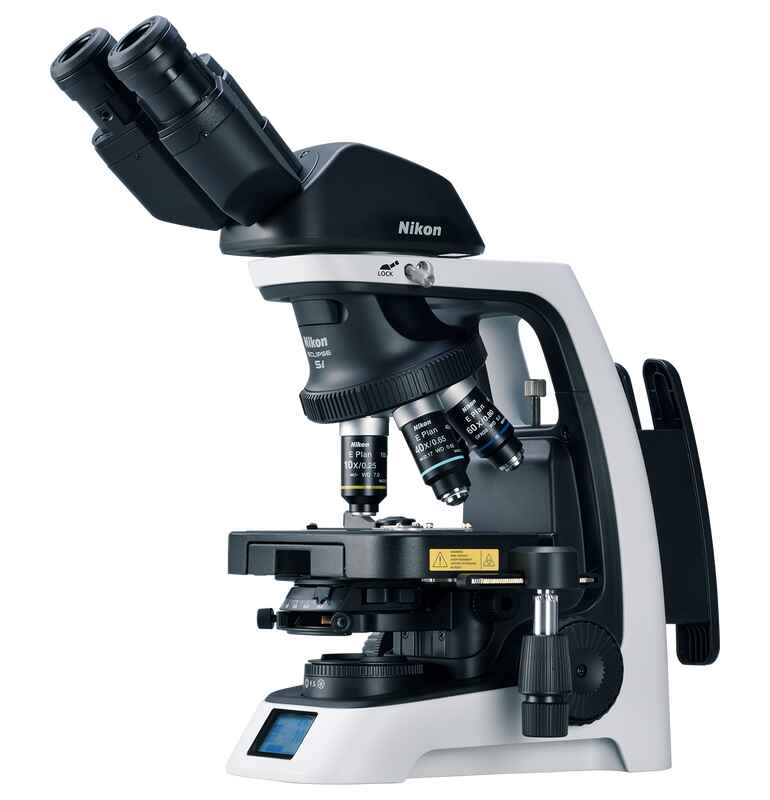

Nikon đã thiết kế ECLIPSE Si để đáp ứng nhu cầu khắt khe của các chuyên gia dành nhiều giờ sử dụng kính hiển vi. ECLIPSE Si được thiết kế theo công thái học để nâng cao hiệu quả hoạt động. Thiết bị mạnh mẽ này giúp bạn tập trung lâu hơn bằng cách giảm bớt áp lực lên cơ thể. ECLIPSE Si là tiêu chuẩn mới trong kính hiển vi, mở rộng khả năng khám phá thế giới vi mô.
Các đặc tính
Hướng tới quy trình làm việc hiệu quả
Kính hiển vi ECLIPSE Si được phát triển với mục tiêu chính là giảm thiểu mệt mỏi khi sử dụng. ECLIPSE Si loại bỏ các thao tác điều chỉnh không cần thiết và cho phép vận hành hiệu quả, thoải mái. Thiết kế công thái học còn giúp người dùng duy trì tư thế tự nhiên, ngay cả khi thực hiện các tác vụ lặp đi lặp lại.
Duy trì độ sáng thoải mái khi chuyển đổi độ phóng đại
Các vật kính với độ phóng đại khác nhau truyền ánh sáng ở mức độ khác nhau, do đó cần phải điều chỉnh cường độ ánh sáng mỗi khi thay đổi vật kính. Ngoài ra, khi chuyển từ vật kính có độ phóng đại cao sang thấp, độ sáng tăng đột ngột thường gây mỏi mắt. Kính hiển vi ECLIPSE Si được trang bị tính năng Quản lý Cường độ Ánh sáng thông minh (LIM), tự động ghi nhớ và thiết lập mức độ sáng cho từng vật kính. Tính năng LIM giúp giảm tới 40% thời gian điều chỉnh cường độ ánh sáng*. Với ECLIPSE Si, người dùng có thể tăng sự thoải mái và tiết kiệm thời gian, ngay cả khi công việc yêu cầu thay đổi độ phóng đại thường xuyên.
-
So sánh với thời gian điều chỉnh độ sáng khi chuyển đổi giữa ba vật kính khác nhau. Thử nghiệm được Nikon thực hiện trên mẫu kính hiển vi sử dụng đèn LED trước đó.
Tính năng LIM tắt
Do độ sáng thay đổi theo từng vật kính, việc chuyển đổi độ phóng đại có thể gây mỏi mắt.
Với vật kính độ phóng đại cao
Với vật kính độ phóng đại thấp
Tính năng LIM bật

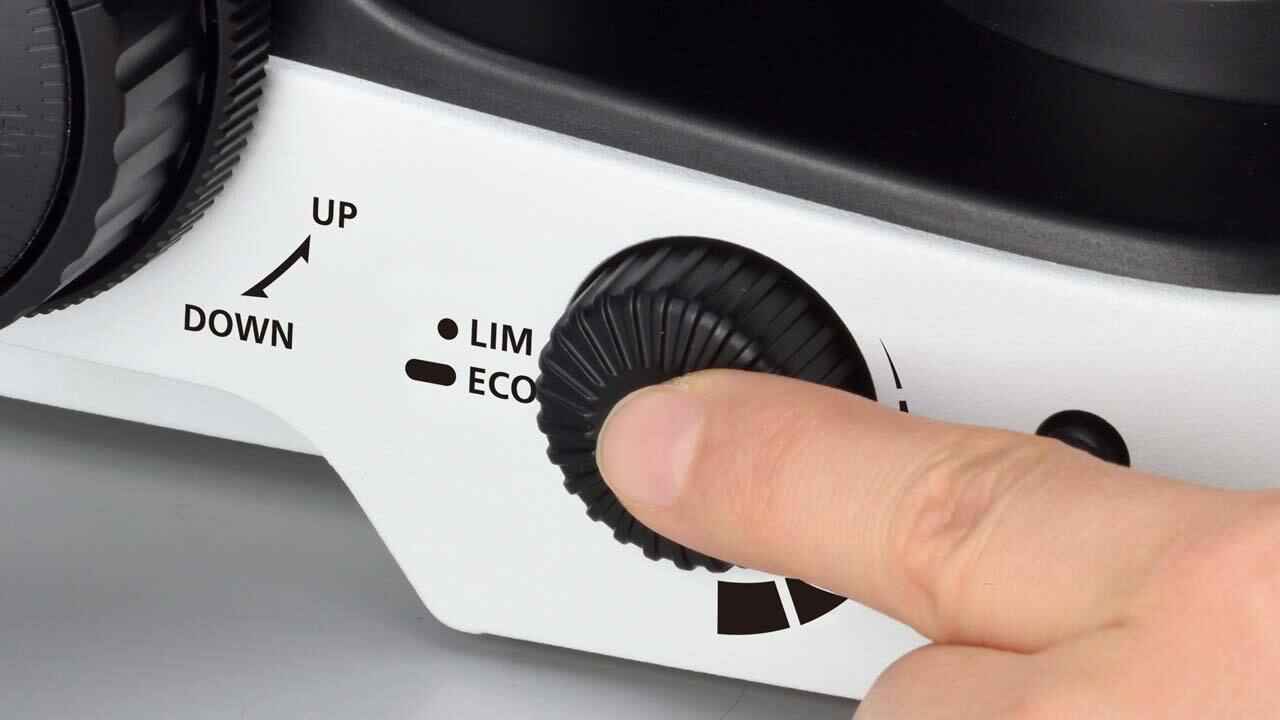

Mức cường độ ánh sáng tối ưu được tự động ghi nhớ và áp dụng cho từng vật kính, giúp loại bỏ sự thay đổi ánh sáng đột ngột khi chuyển đổi độ phóng đại và tối ưu hóa quy trình làm việc.
Với vật kính độ phóng đại cao
Với vật kính độ phóng đại thấp

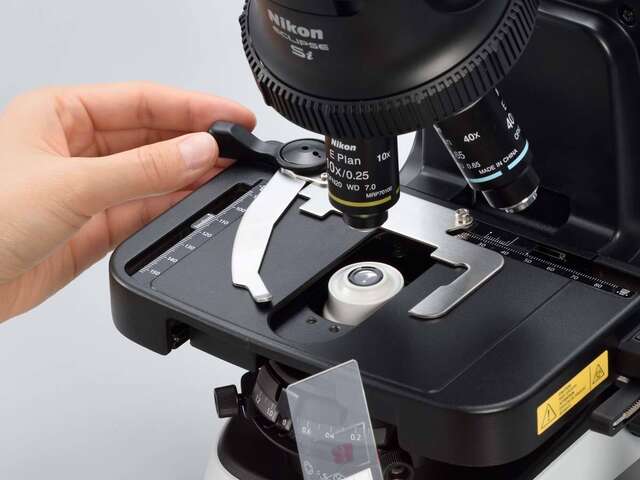

Bàn sa trượt thấp giúp thay lam kính dễ dàng
Chiều cao bàn sa trượt của kính hiển vi ECLIPSE Si là 135 mm, thấp hơn khoảng 50 mm so với các mẫu kính hiển vi thông thường của chúng tôi. Thiết kế bàn sa trượt thấp giúp giảm phạm vi chuyển động khi thay lam kính mẫu, từ đó giảm mỏi tay và vai. Ngoài ra, vị trí của núm điều khiển di chuyển bàn sa trượt cũng được đặt thấp hơn, giúp dễ dàng di chuyển và quan sát các khu vực khác nhau trên lam kính trong khi vẫn có thể đặt tay nghỉ trên bàn. Cần gạt để mở và đóng kẹp giữ mẫu cũng được thiết kế công thái học, với kích thước và hình dạng dễ thao tác. Hơn nữa, bàn sa trượt của ECLIPSE Si nhỏ hơn 30% so với các mẫu kính hiển vi thông thường của chúng tôi nhằm tối ưu hóa việc thay lam kính.
| Kính hiển vi thông thường | ECLIPSE Si |
Giúp duy trì tư thế tự nhiên trong suốt quá trình làm việc với kính hiển vi
Góc nghiêng của ống thị kính là 45 độ, giúp quan sát qua thị kính trong khi vẫn duy trì tư thế tự nhiên. Thiết kế bàn sa trượt thấp cũng cho phép bạn chuyển đổi mượt mà từ việc nhìn qua thị kính sang kiểm tra vị trí lam kính trên bàn mà không cần điều chỉnh tư thế. Ngoài ra, một bộ nâng ống thị kính ở mức mắt cũng có sẵn để điều chỉnh chiều cao của thị kính phù hợp hơn.
Giá đỡ nâng tầm mắt

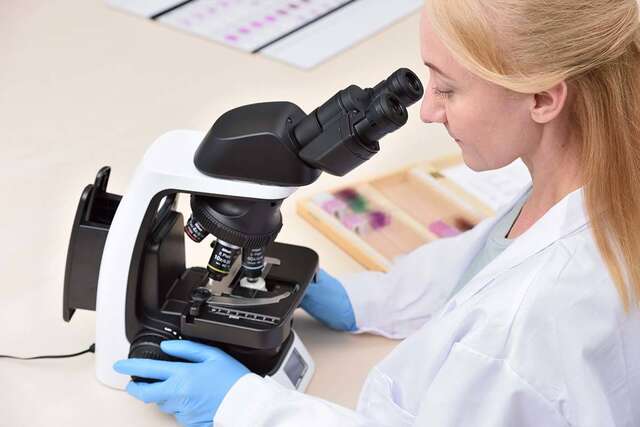

Kiểm tra trên bàn sa trượt mà vẫn giữ nguyên tư thế quan sátLấy nét không cần lo lắng nhờ điểm dừng theo chiều dọc

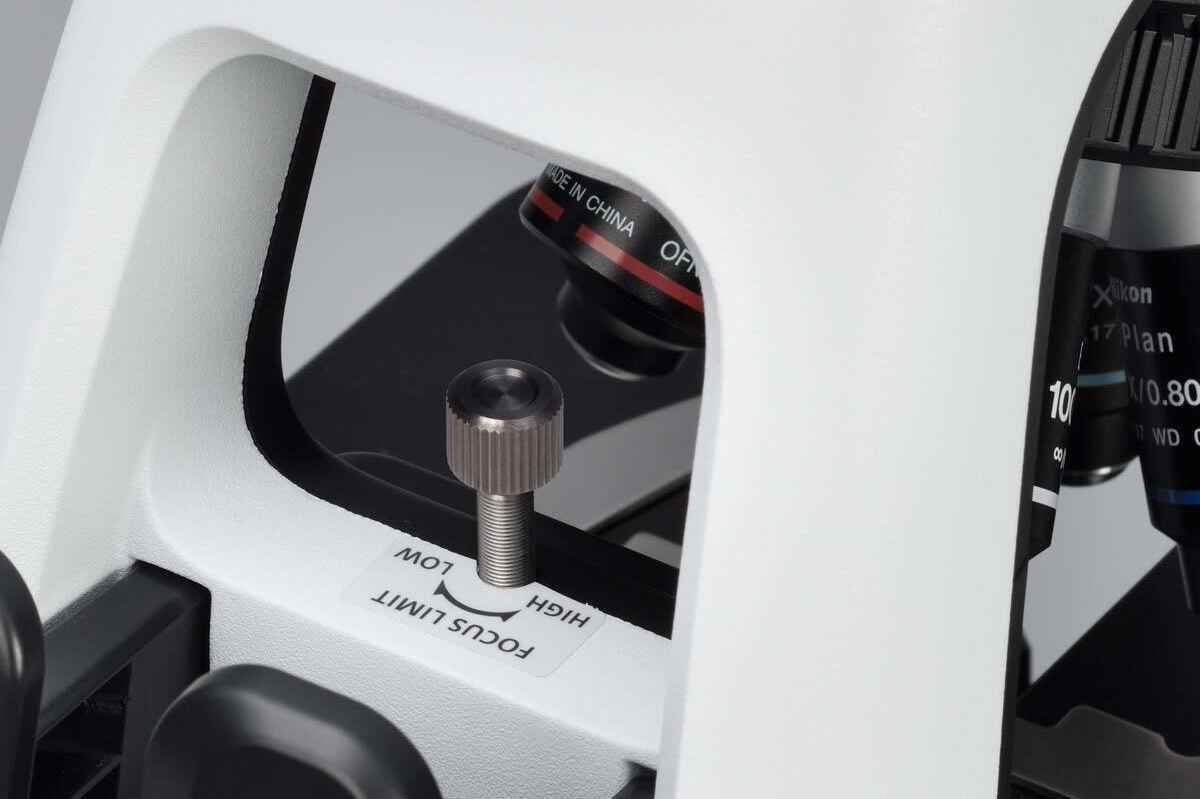

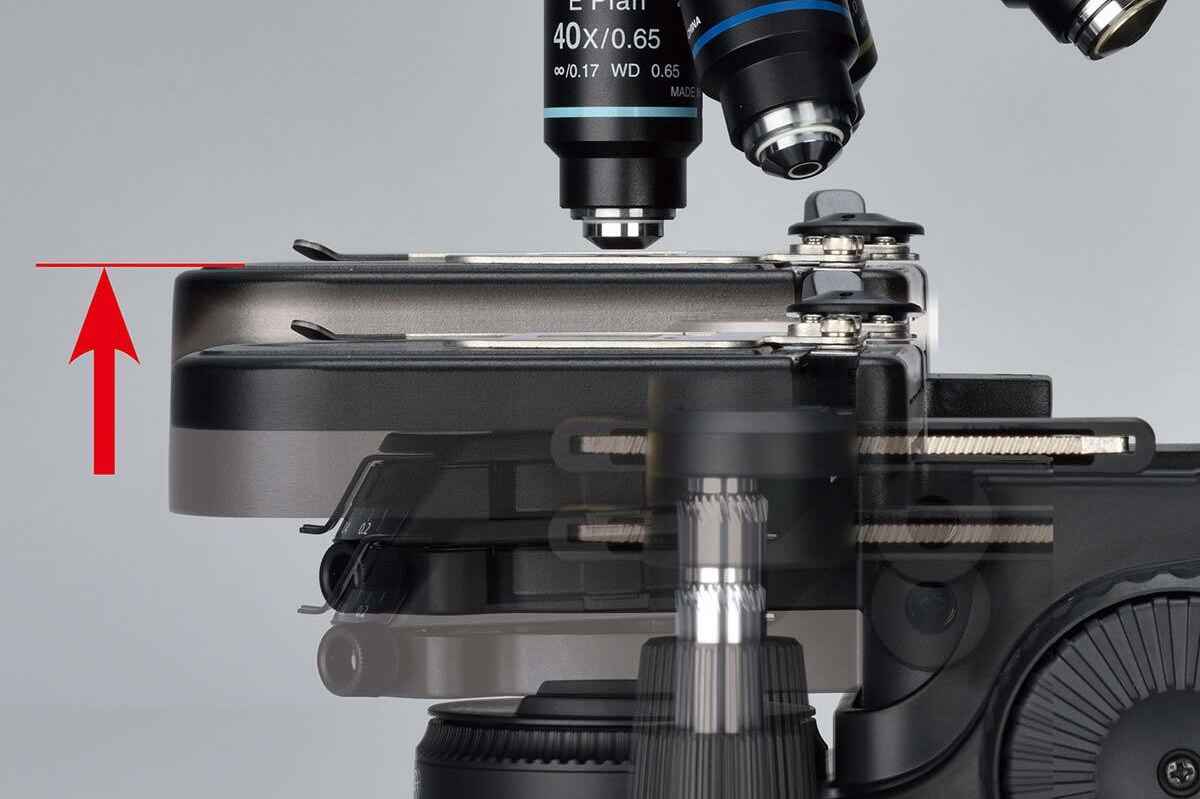

ECLIPSE Si được trang bị một nút chặn có thể được sử dụng để thiết lập giới hạn trên của chiều cao bệ mẫu. Bệ mẫu sẽ dừng ở độ cao đã thiết lập ngay cả khi xoay núm chỉnh tiêu cự, do đó loại bỏ nguy cơ lấy nét quá mức, làm vỡ lam kính hoặc làm hỏng vật kính. Việc trao đổi và lấy nét mẫu có thể được thực hiện một cách tự tin mà không cần lo lắng về chiều cao bệ mẫu.
Vận hành dễ dàng chỉ bằng cách xoay vít ở độ cao bạn muốn cài đặt
Sân khấu không cao hơn độ cao đã định.
Theo đuổi sự dễ dàng sử dụng không căng thẳng
Chúng tôi muốn thiết kế một kính hiển vi có thể loại bỏ sự mệt mỏi do thay đổi mẫu thường xuyên và mang lại trải nghiệm thoải mái hơn cho người dùng. ECLIPSE Si kết hợp các tính năng tiên tiến và thiết kế thông minh để giảm thiểu các chuyển động không cần thiết của cơ thể, tiết kiệm thời gian và giảm căng thẳng cho người dùng ngay cả khi kiểm tra số lượng lớn tiêu bản.

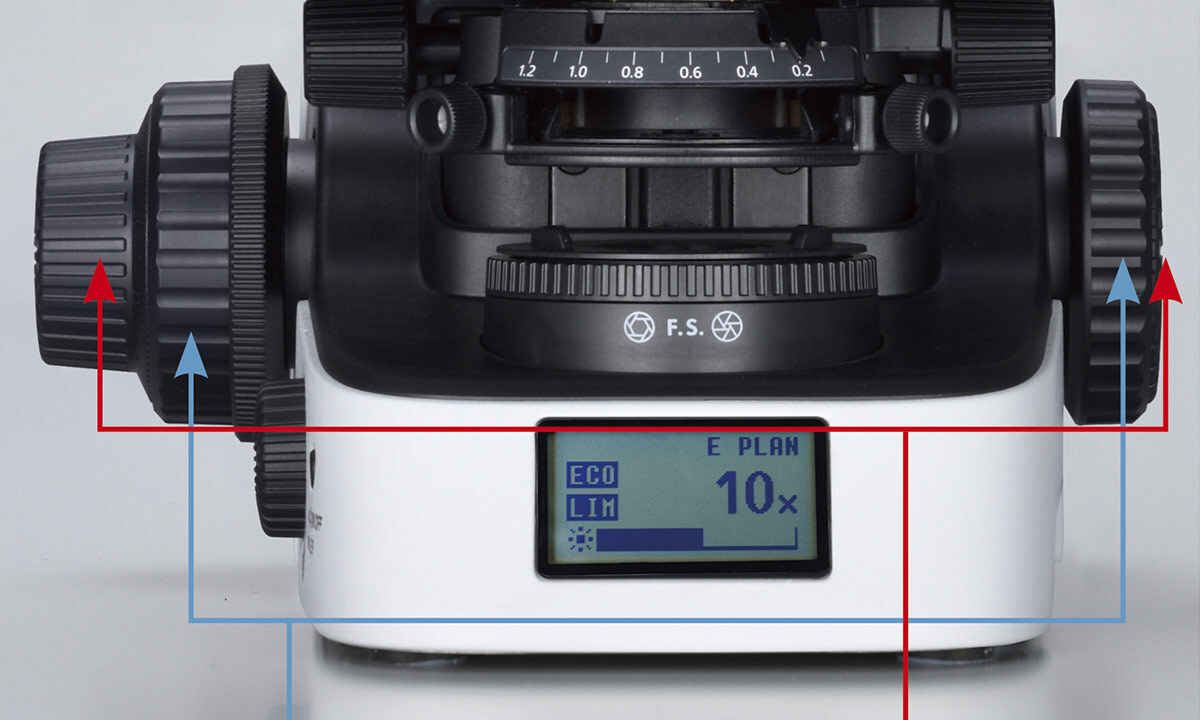

Điều chỉnh tiêu điểm và di chuyển sân khấu bằng một tay

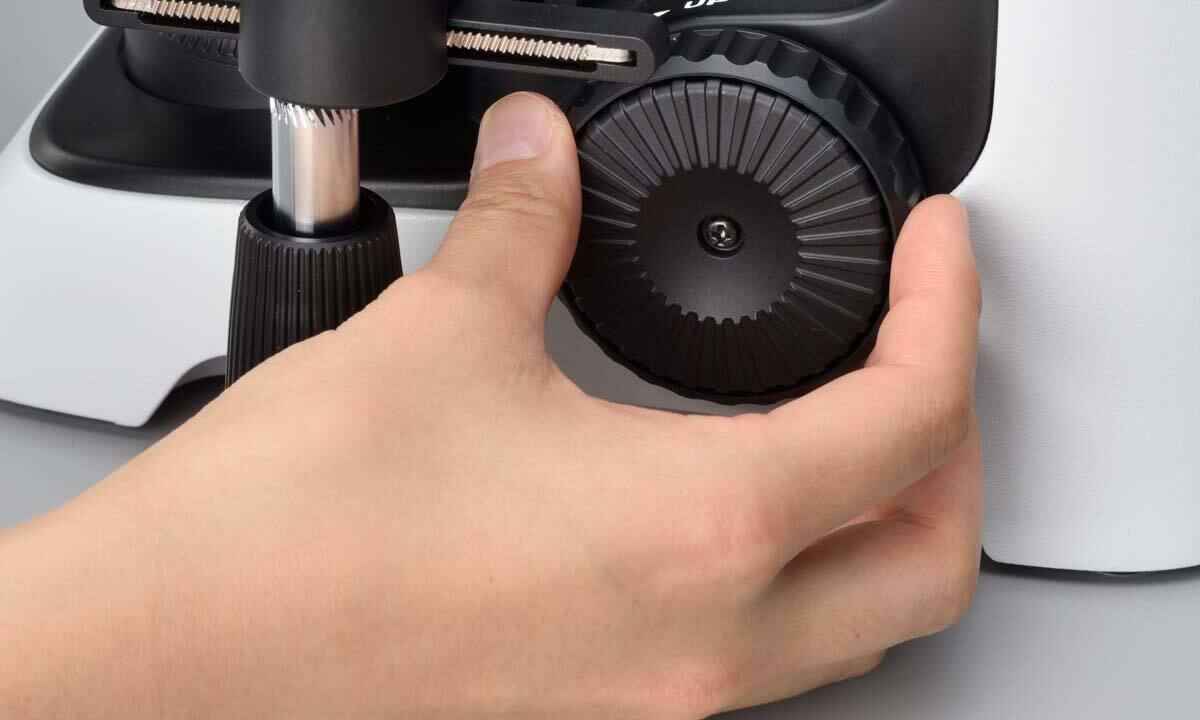

Núm điều chỉnh tiêu cự thô và tinh được đặt ở cả hai bên kính hiển vi, cho phép bạn điều chỉnh tiêu cự bằng cả hai tay. Ngoài ra, tay cầm bệ mẫu được đặt gần núm điều chỉnh tiêu cự, cho phép người dùng dễ dàng điều chỉnh cả vị trí bệ mẫu và tiêu cự bằng cùng một tay. Với việc điều khiển chuyển động bệ mẫu và tiêu cự bằng cùng một tay, tay còn lại có thể được sử dụng để xoay đầu kính hoặc thay thế lam kính. Những tính năng này mang lại quy trình làm việc hiệu quả ngay cả khi kiểm tra số lượng lớn lam kính.
| Núm lấy nét thô | Núm điều chỉnh tiêu cự tốt |
Hiển thị trạng thái

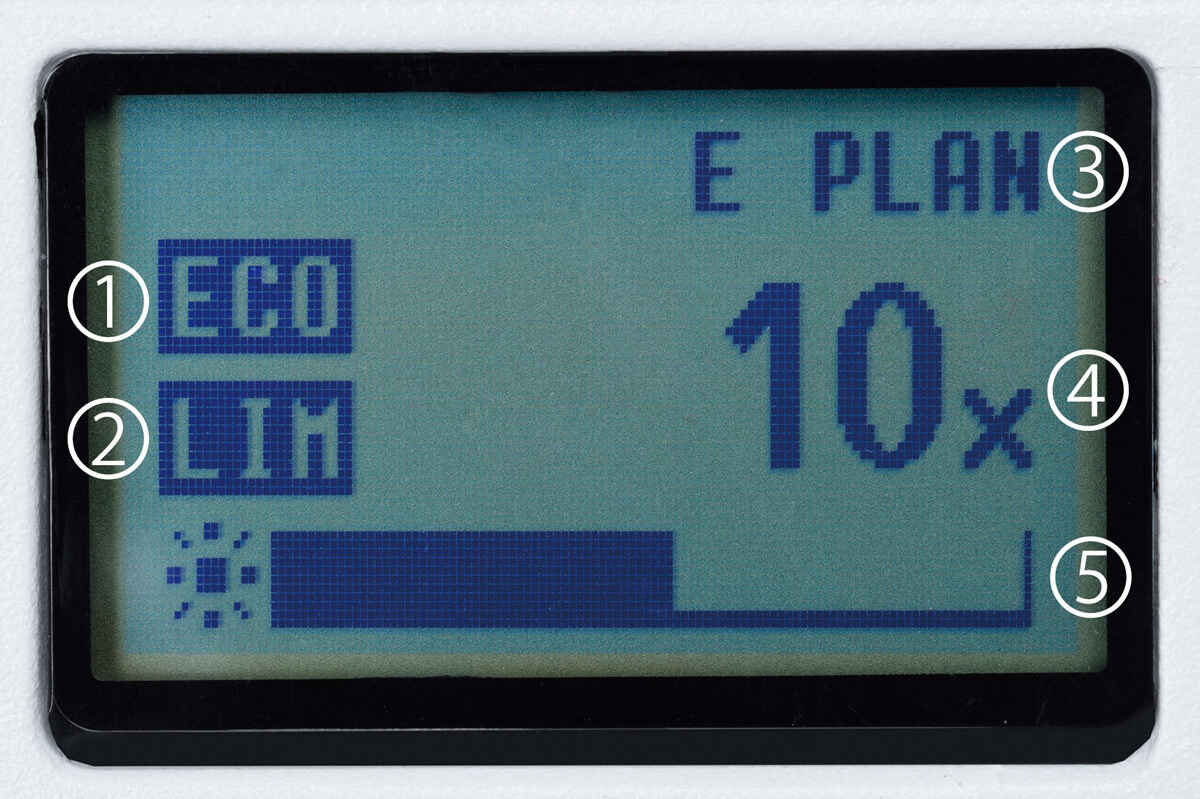

Độ sáng của đèn được hiển thị dưới dạng biểu đồ thanh trên màn hình LCD. Bạn có thể kiểm tra độ phóng đại ngay lập tức trong khi vẫn giữ nguyên tư thế quan sát.
❶Chế độ ECO: BẬT ❷Chức năng LIM: BẬT ❸Tên vật kính ❹Độ phóng đại ❺Trạng thái độ sáng
Hiển thị hướng xoay núm

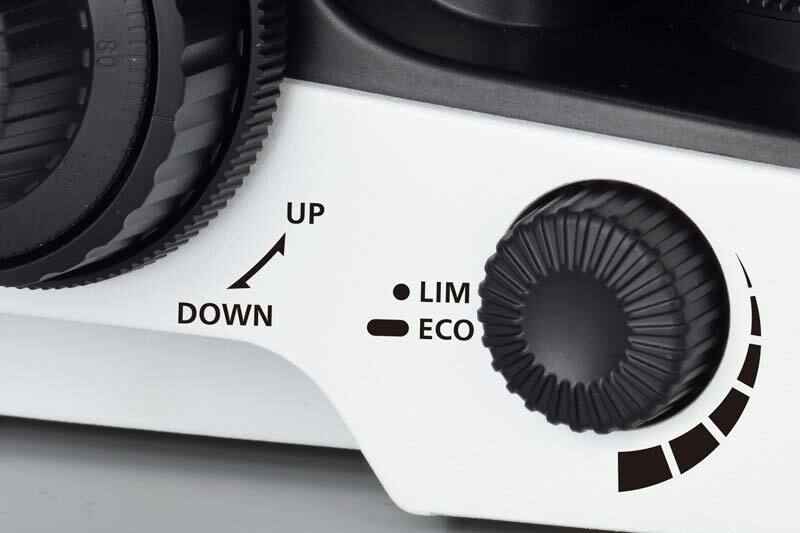

Có thể nắm bắt hướng xoay của núm điều khiển tiêu cự và độ sáng một cách trực quan.
Không ngần ngại khi lựa chọn núm vặn để vận hành

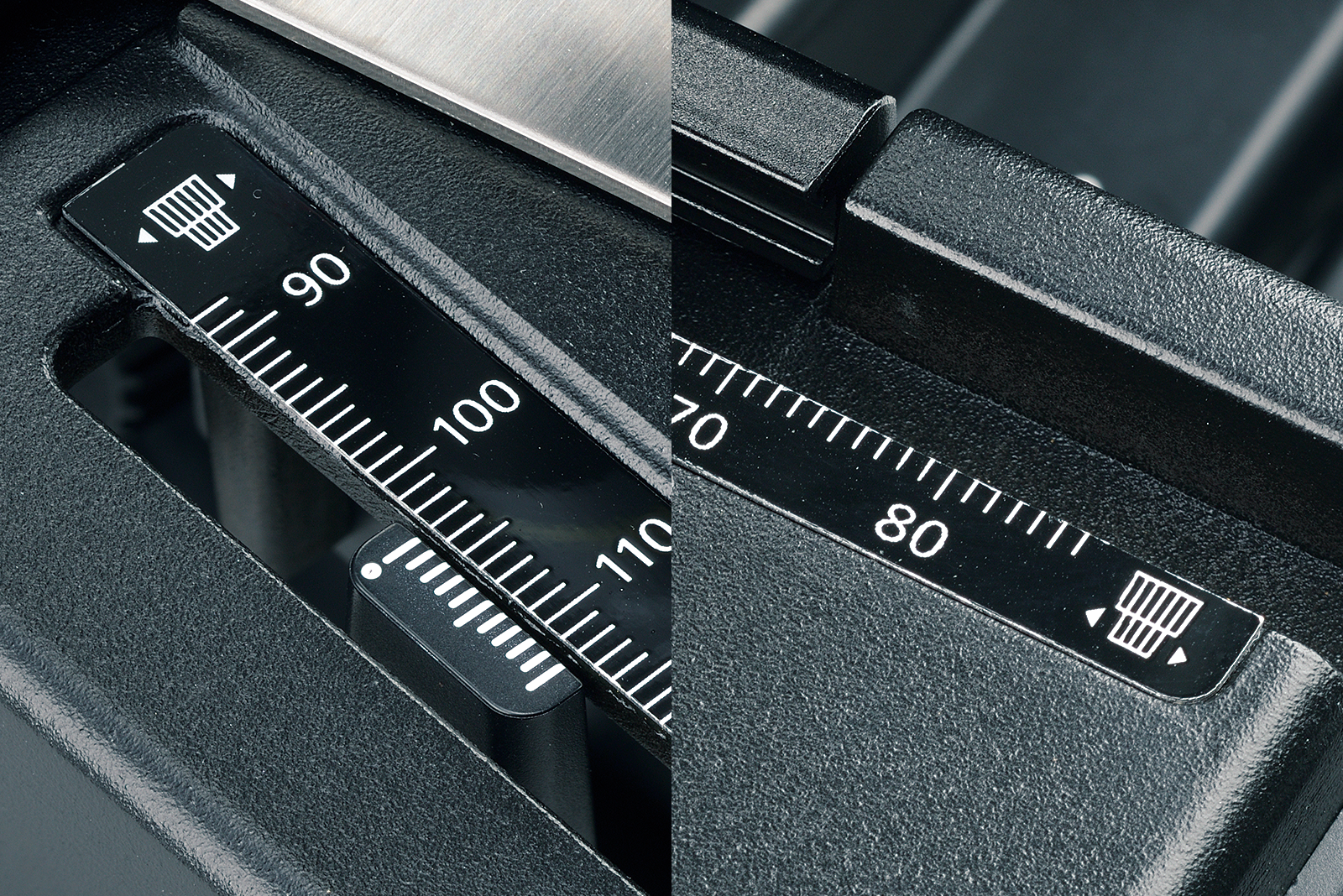

Biểu tượng núm xoay chuyển động của bệ mẫu được minh họa trên thang đo chuyển động của mẫu theo hướng tiến-lùi và phải-trái.
Thay đổi độ phóng đại một cách thoải mái

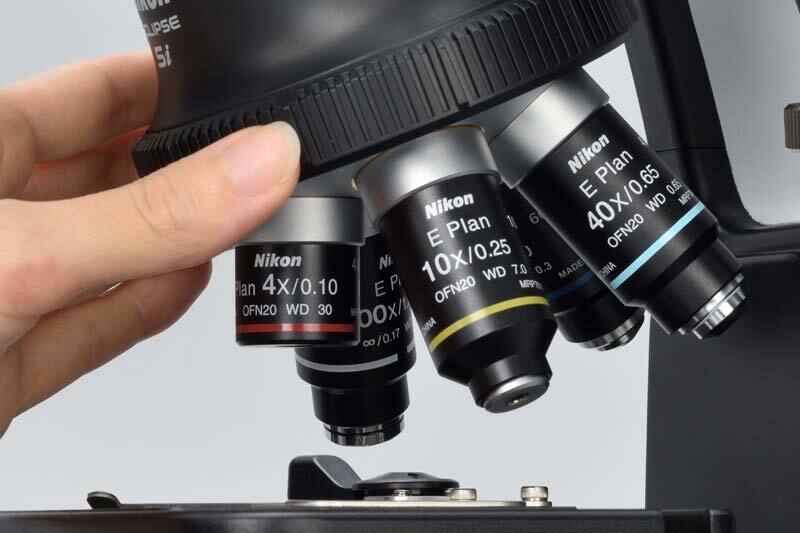

Đầu kính kiểu đảo ngược giúp dễ dàng tiếp cận và quan sát vật kính đang sử dụng. Vị trí đầu kính thấp giúp giảm áp lực lên cánh tay khi cần thay đổi độ phóng đại thường xuyên. Đầu kính có tay cầm dễ dàng xoay trơn tru và có thể chứa tối đa năm vật kính, mang lại phạm vi phóng đại rộng.
Chặn thành phần màu xanh trong đèn LED

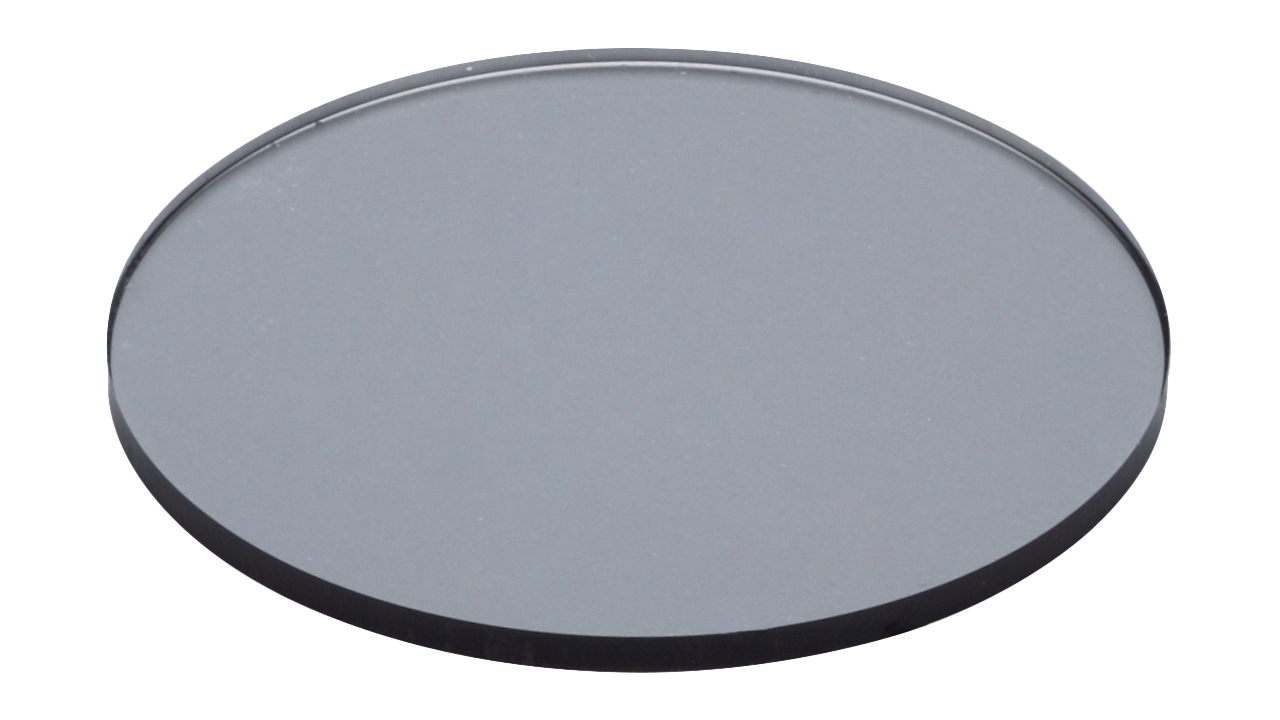

Vì đèn LED chứa một lượng lớn ánh sáng xanh hoặc bước sóng ngắn, nên việc quan sát kéo dài có thể gây mỏi mắt. ECLIPSE Si cung cấp bộ lọc chặn ánh sáng xanh tùy chọn, có thể được lắp trên thấu kính trường để loại bỏ thành phần xanh của đèn LED.
Tự động tắt đèn sau một khoảng thời gian nhất định
ECLIPSE Si được trang bị chế độ ECO, tự động tắt đèn sau một khoảng thời gian không hoạt động nhất định. Thời gian không hoạt động có thể điều chỉnh được. Với chế độ ECO, ECLIPSE Si giúp bạn tiết kiệm điện năng một cách dễ dàng.

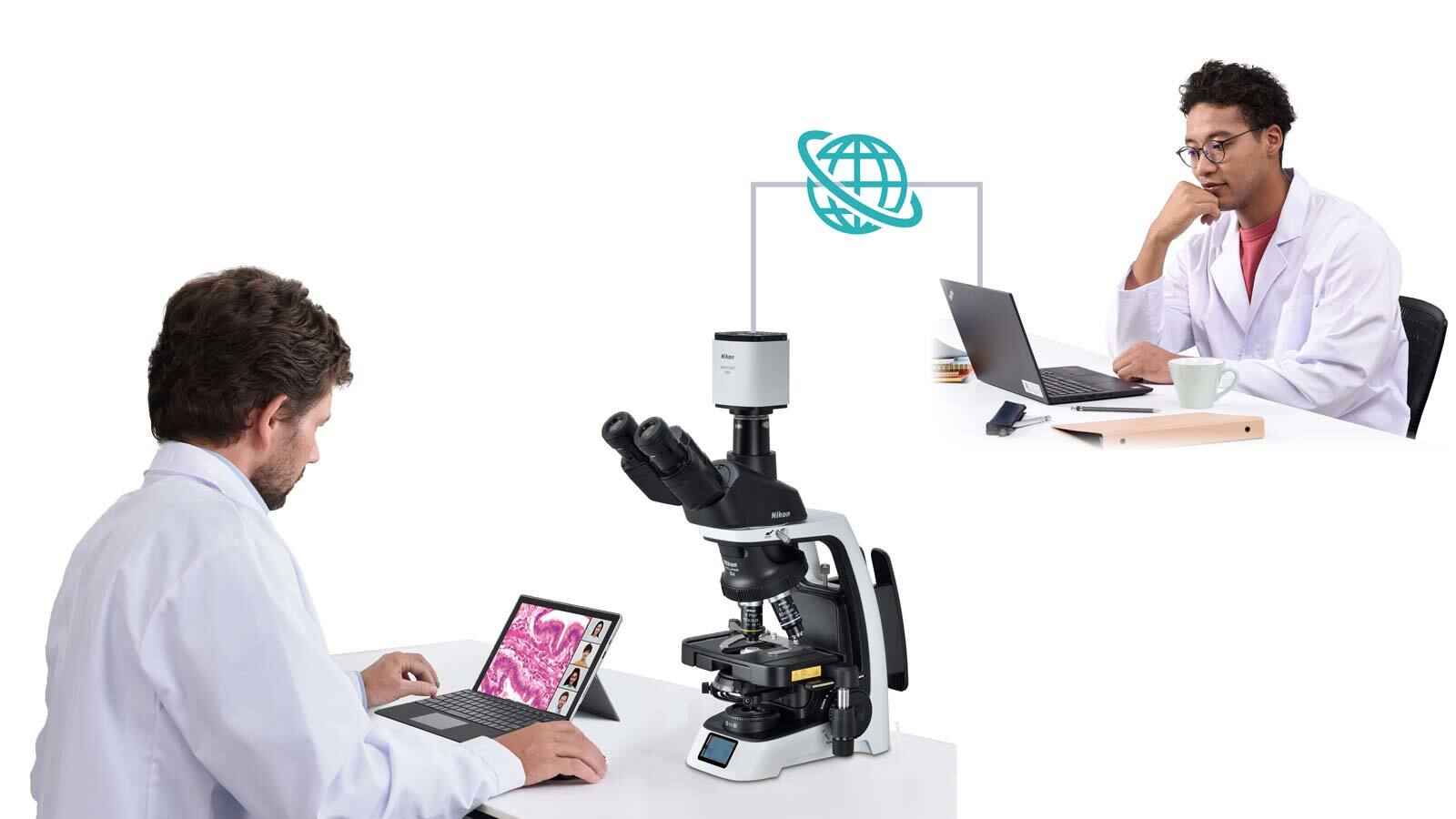

Dễ dàng chia sẻ hình ảnh tại chỗ và từ xa

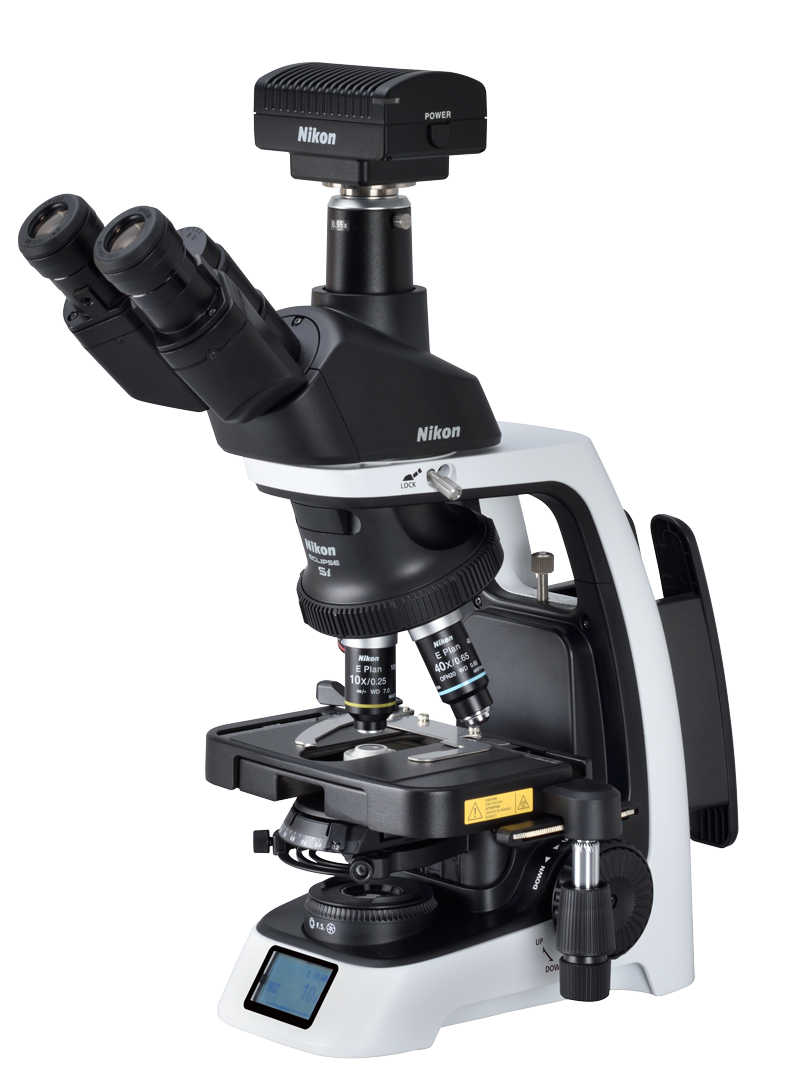

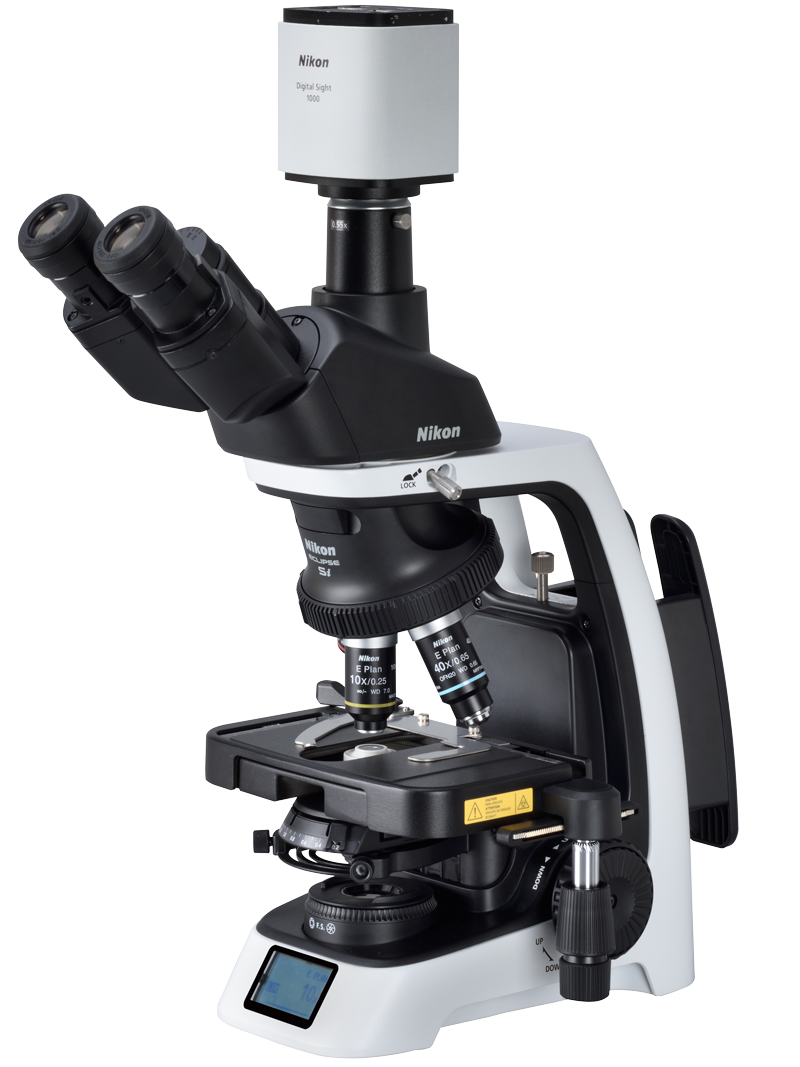

Chụp ảnh mẫu vật để lưu trữ hoặc chia sẻ theo thời gian thực với người khác bằng cách cấu hình ECLIPSE Si (phiên bản ba ống nhòm) với máy ảnh kỹ thuật số.

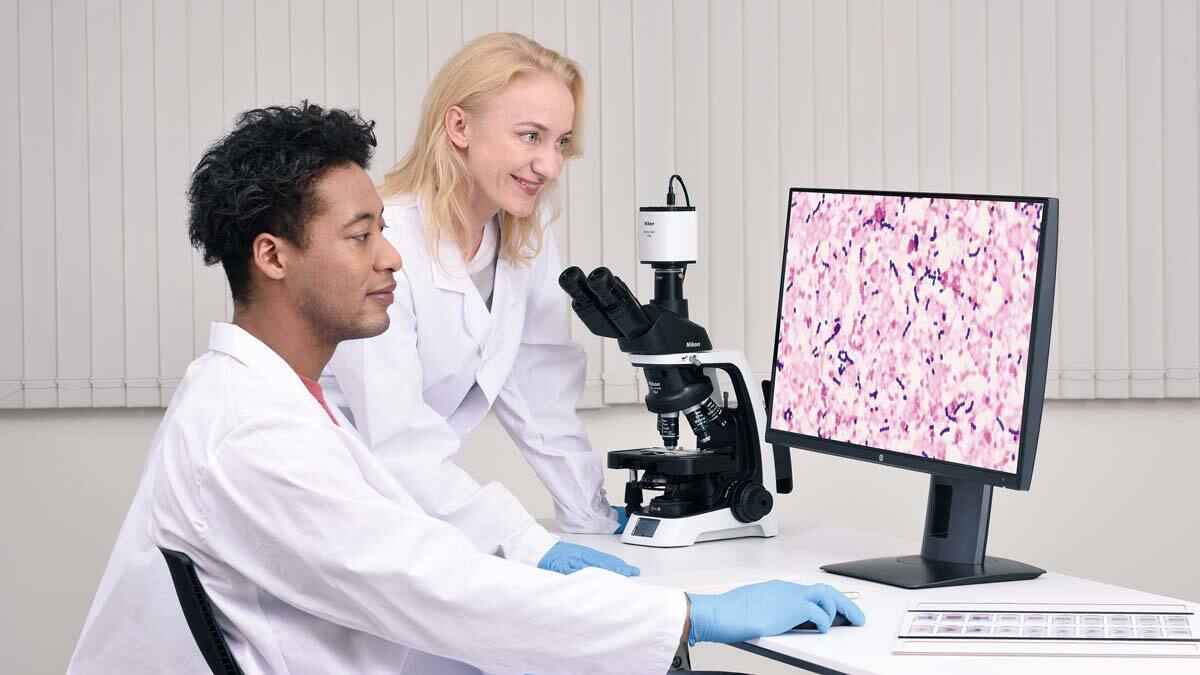

Khi ECLIPSE Si được cấu hình với camera kính hiển vi Digital Sight 1000 (tùy chọn), hình ảnh mẫu vật có thể dễ dàng hiển thị trên màn hình để nhiều người cùng quan sát và ghi lại mà không cần sử dụng máy tính. Hơn nữa, bằng cách kết nối camera với máy tính bảng*, hình ảnh có thể được chia sẻ theo thời gian thực với các máy tính từ xa hoặc ngoài cơ sở và các thiết bị thông minh qua mạng. Camera kính hiển vi độ nét cao DS-Fi3 *, có khả năng ghi lại màu sắc thực của mẫu vật một cách trung thực, cũng có sẵn.
* Cần có phần mềm chụp ảnh NIS-Elements L.
Công nghệ quang học tiên tiến của Nikon, bắt nguồn từ truyền thống lâu đời của một nhà sản xuất kính hiển vi, đóng vai trò quan trọng trong ECLIPSE Si. Khả năng đáp ứng nhu cầu quan sát mẫu vật chính xác là niềm tự hào của chúng tôi.
Độ phẳng hình ảnh tuyệt vời và hiệu chỉnh quang sai màu
ECLIPSE Si sử dụng vật kính dòng CFI E Plan , cho hình ảnh phẳng, sắc nét đến tận rìa trường nhìn. Các vật kính này là một phần của hệ thống quang học hiệu chỉnh vô cực CFI60 , đạt được cả độ phân giải cao và khoảng cách làm việc xa. Có rất nhiều loại vật kính Nikon CFI60.
Quan sát với FOV 22mm

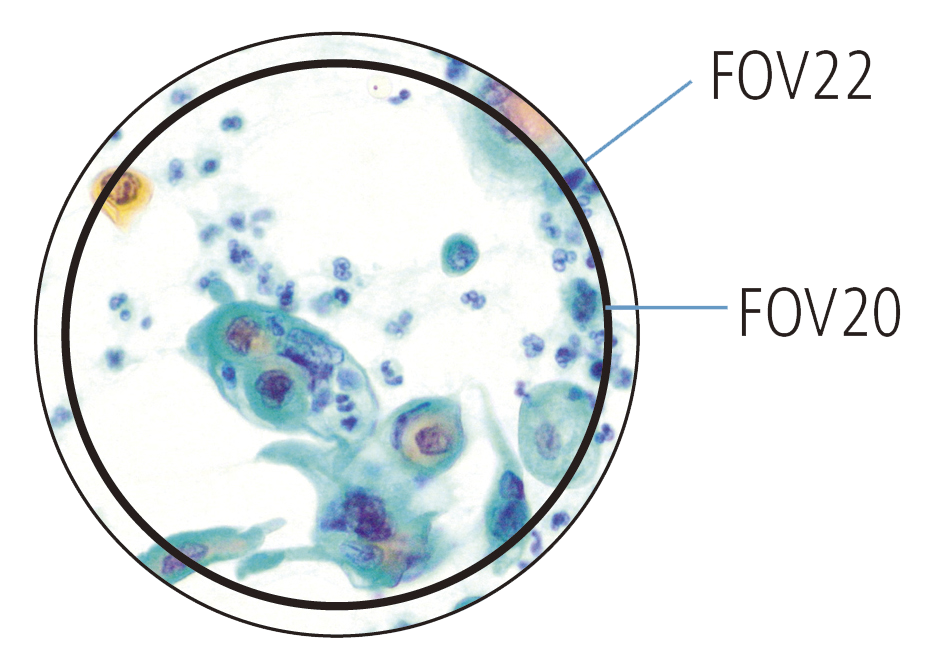

ECLIPSE Si có thể nâng cao hiệu quả quan sát lâm sàng khi được trang bị ống FOV22* và ống kính cho phép có trường nhìn rộng 22mm.
*Ống C-TB, C-TF, C-TT và C-TE2
Đèn LED tuổi thọ cao với nhiệt độ màu không đổi
Nguồn sáng LED trắng cường độ cao có tuổi thọ lên đến 60.000 giờ. Nhiệt độ màu luôn ổn định ngay cả khi độ sáng thay đổi, do đó màu sắc hình ảnh không bị thay đổi khi thay đổi độ phóng đại.
Độ sáng đồng đều cho đến tận rìa trường nhìn

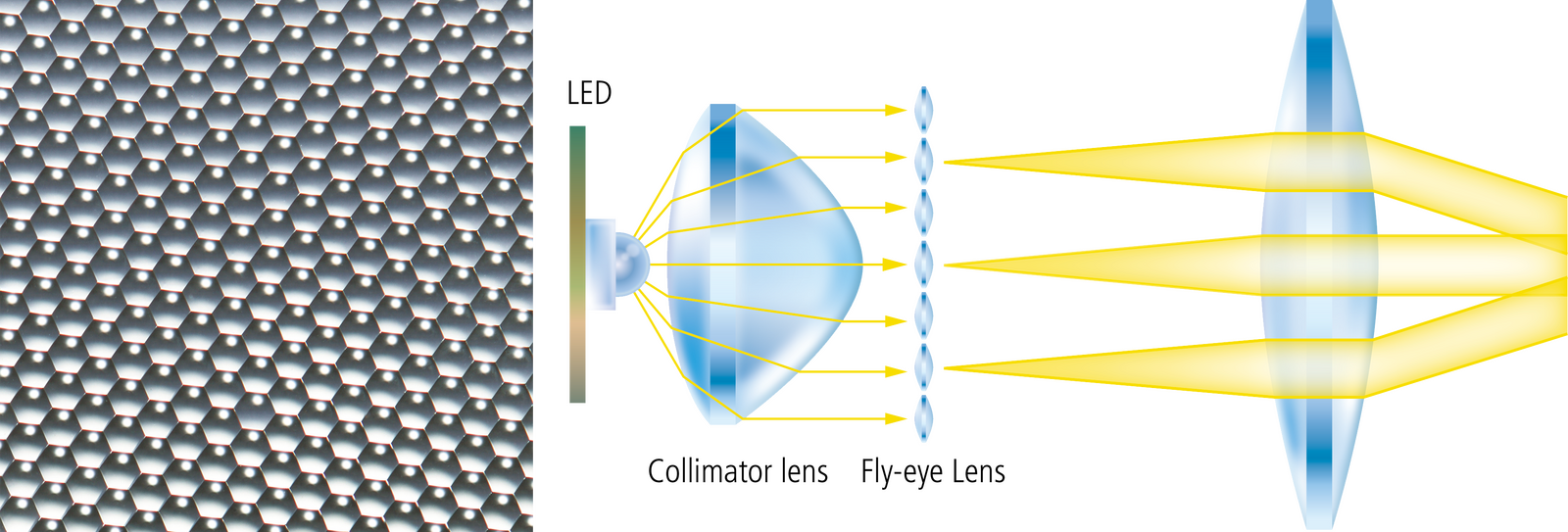

Hệ thống chiếu sáng có thấu kính mắt ruồi tích hợp cung cấp độ sáng đồng đều trên toàn bộ trường nhìn.
Chặn ánh sáng từ bên ngoài trường nhìn
ECLIPSE Si được trang bị màng chắn trường nhìn có thể được sử dụng để giới hạn phạm vi chiếu sáng nhằm tối ưu hóa việc quan sát và thu nhận hình ảnh. Việc điều chỉnh màng chắn trường nhìn giúp loại bỏ hiện tượng lóa sáng và bóng mờ, cho phép quan sát hình ảnh có độ tương phản cao. Trong quá trình quan sát huỳnh quang, phạm vi tẩy trắng của mẫu vật cũng có thể được giới hạn.
Sử dụng các phụ kiện tùy chọn, ECLIPSE Si cho phép sử dụng nhiều phương pháp quan sát khác nhau ngoài phương pháp trường sáng.
Quan sát trường sáng

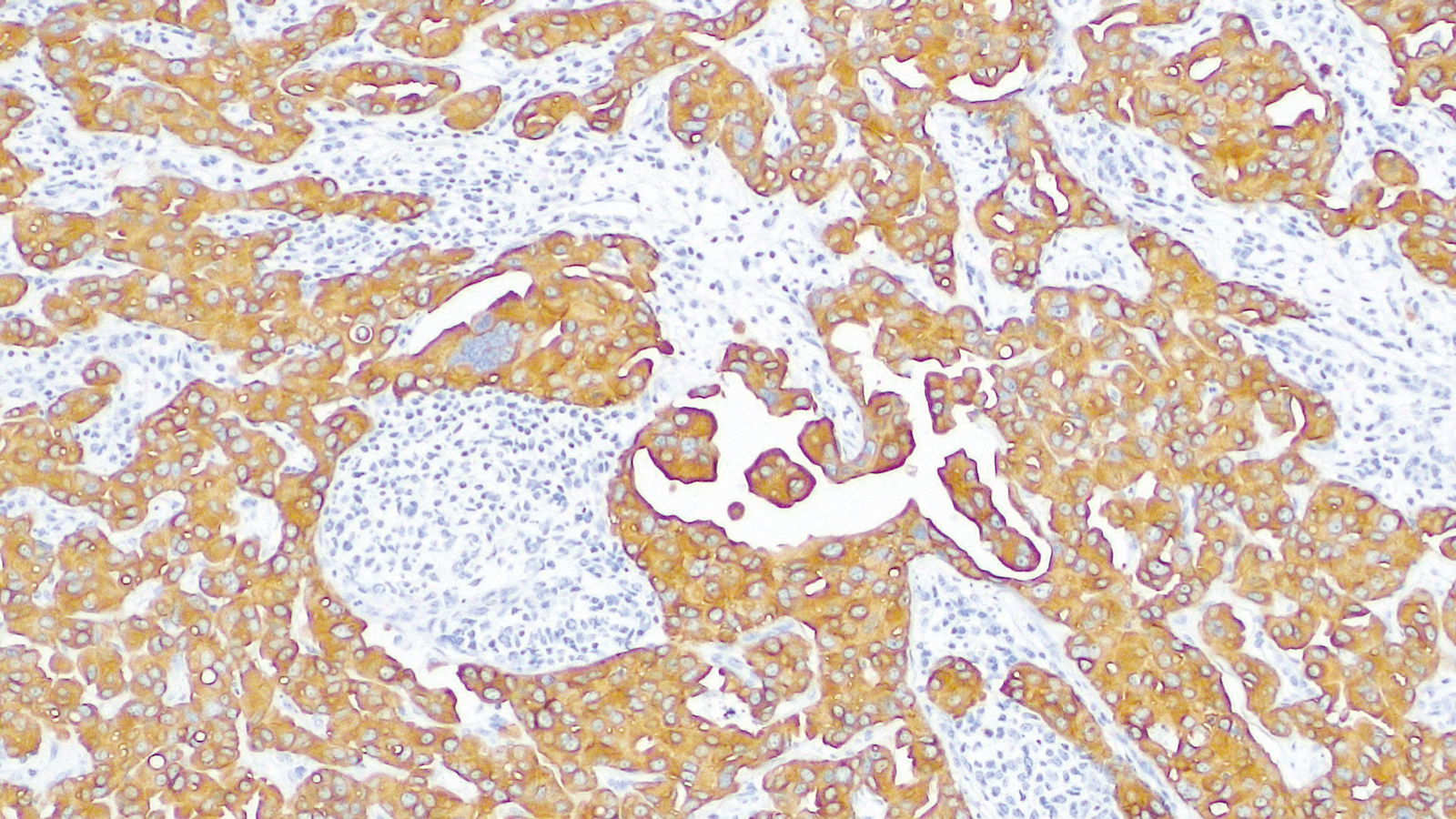

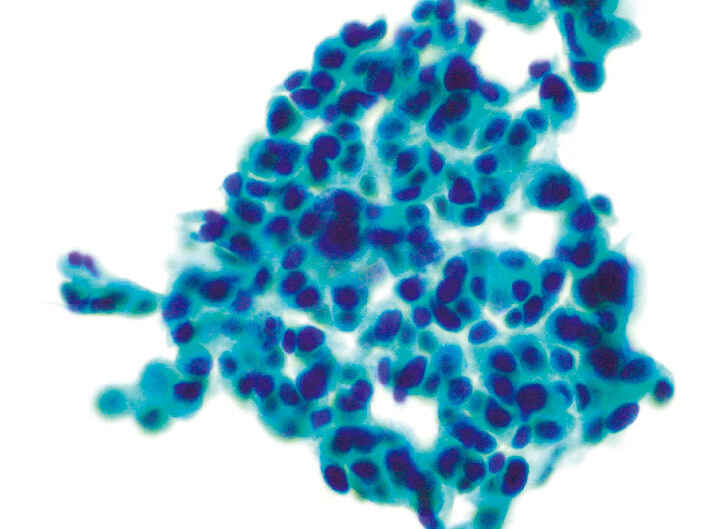

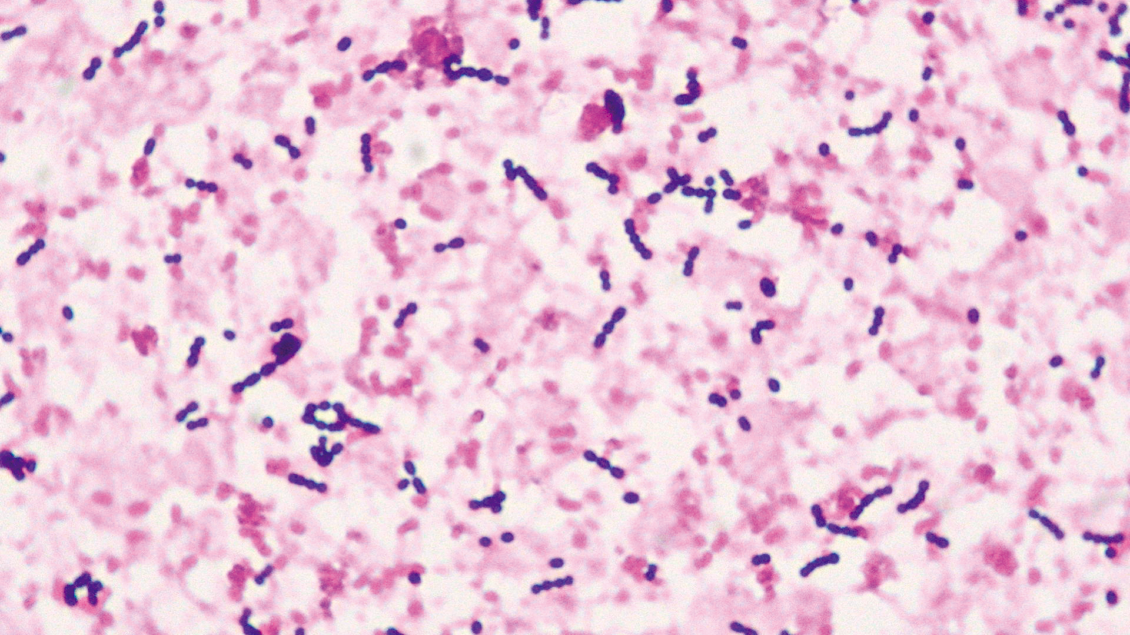

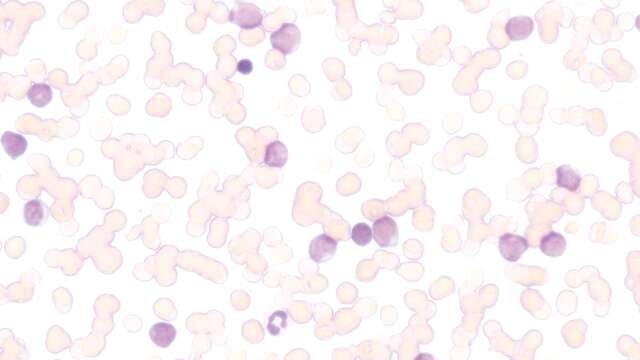

Có thể chụp được hình ảnh chất lượng cao với độ sáng đồng đều trên toàn bộ trường nhìn, sử dụng vật kính có độ phẳng hình ảnh vượt trội và khả năng hiệu chỉnh quang sai màu tuyệt vời.

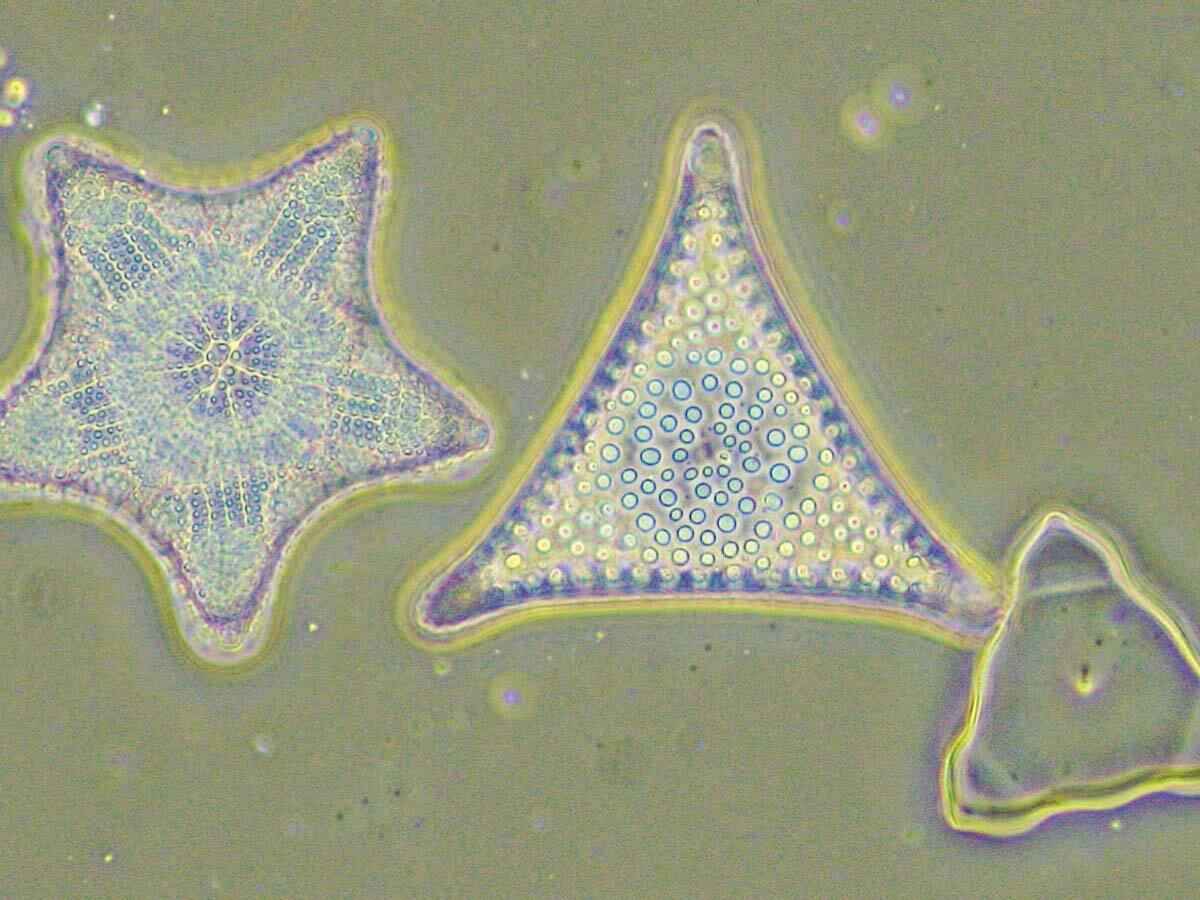

Quan sát độ tương phản pha

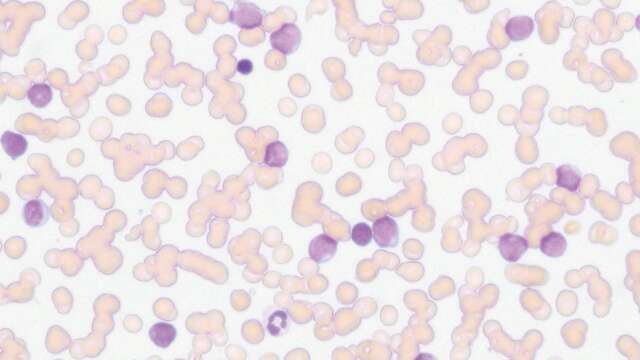

Sự kết hợp giữa tụ quang pha và vật kính tương phản pha cho phép quan sát các mẫu vật không màu và trong suốt với độ tương phản cao, mà không cần nhuộm màu hoặc dán nhãn mẫu vật bằng thuốc nhuộm. Tụ quang Abbe tiêu chuẩn, với thanh trượt PH được lắp vào, cũng cho phép quan sát tương phản pha.

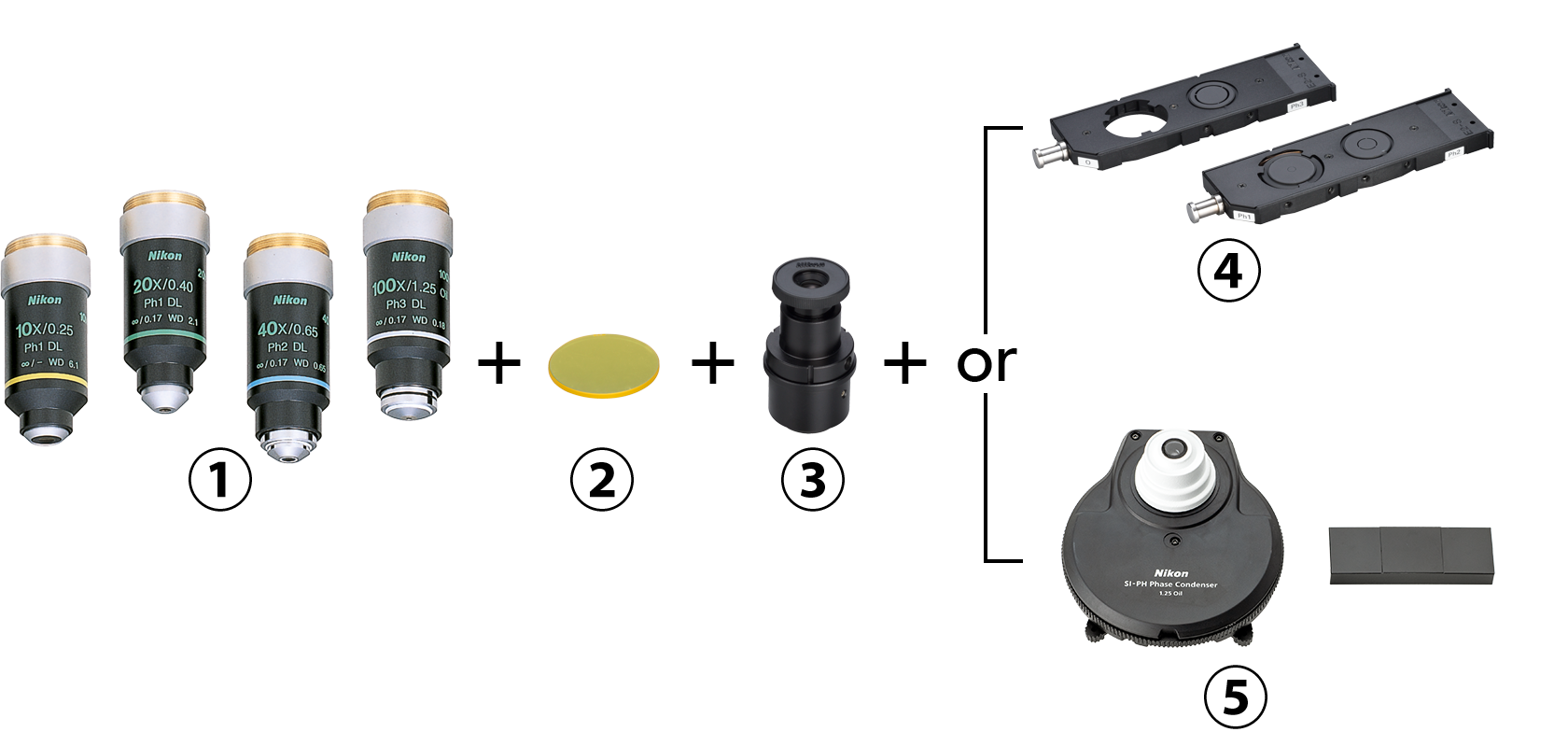

Phần cứng cần thiết để quan sát độ tương phản pha:❶ Vật kính tương phản pha CFI DL, ❷ Bộ lọc GIF, ❸ Kính thiên văn định tâmVà một trong hai cách sau:
❹ Thanh trượt độ tương phản pha (bộ 2) hoặc ❺ Bộ tụ pha với công cụ điều chỉnh độ cao bộ tụ
Quan sát trường tối

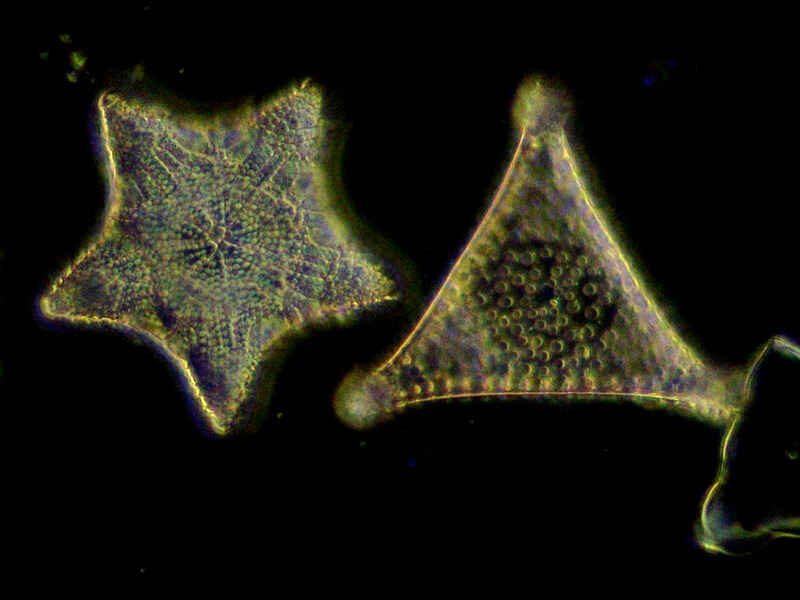

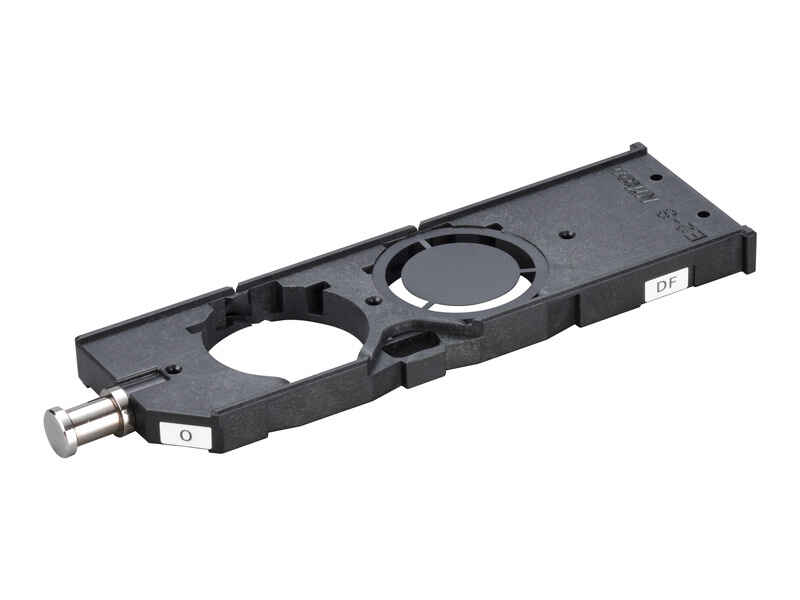

Bằng cách lắp thanh trượt cho kính hiển vi trường tối vào khe tụ quang và sử dụng chiếu sáng xiên, ánh sáng tán xạ từ mẫu vật có thể được quan sát trực quan. Phương pháp này hiệu quả để quan sát các mẫu vật chưa nhuộm màu như vi khuẩn sống và kiểm tra các hạt keo.
Vật kính CFI E Plan Achromat 4X không phù hợp để quan sát trường tối.
Quan sát phân cực đơn giản

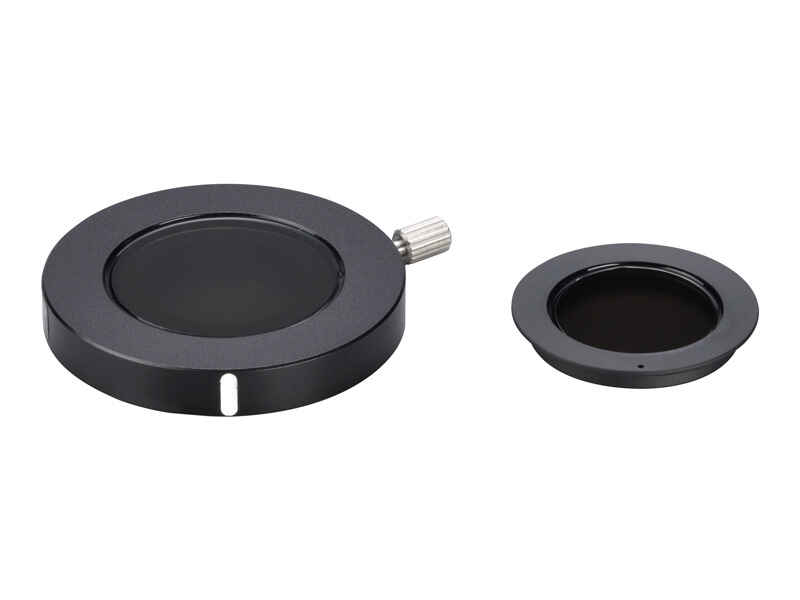

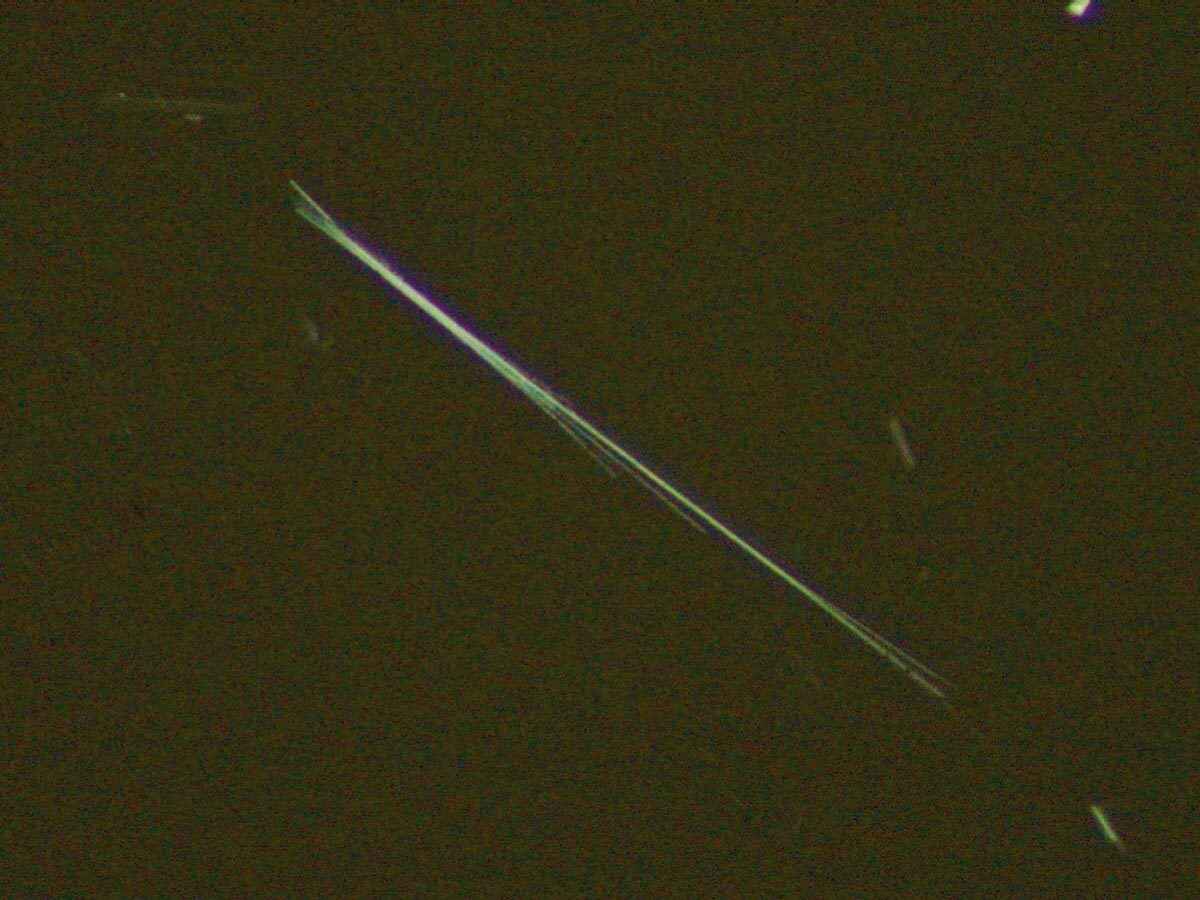

Bằng cách gắn một bộ phân cực vào thấu kính trường và một bộ phân tích vào giá đỡ ống thị kính, bạn có thể thực hiện quan sát phân cực đơn giản. Trạng thái phân cực có thể được điều chỉnh bằng cách xoay bộ phân cực.

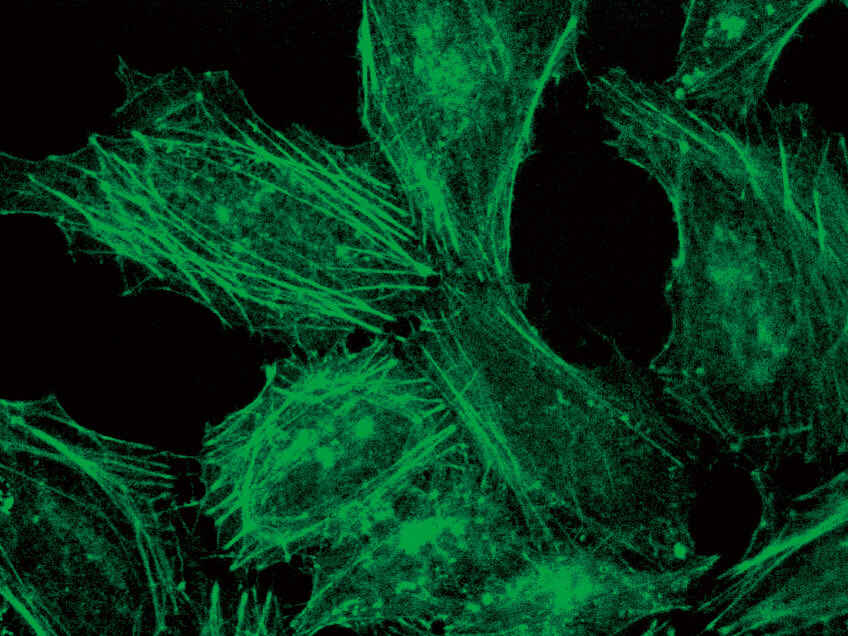

Quan sát huỳnh quang discopic

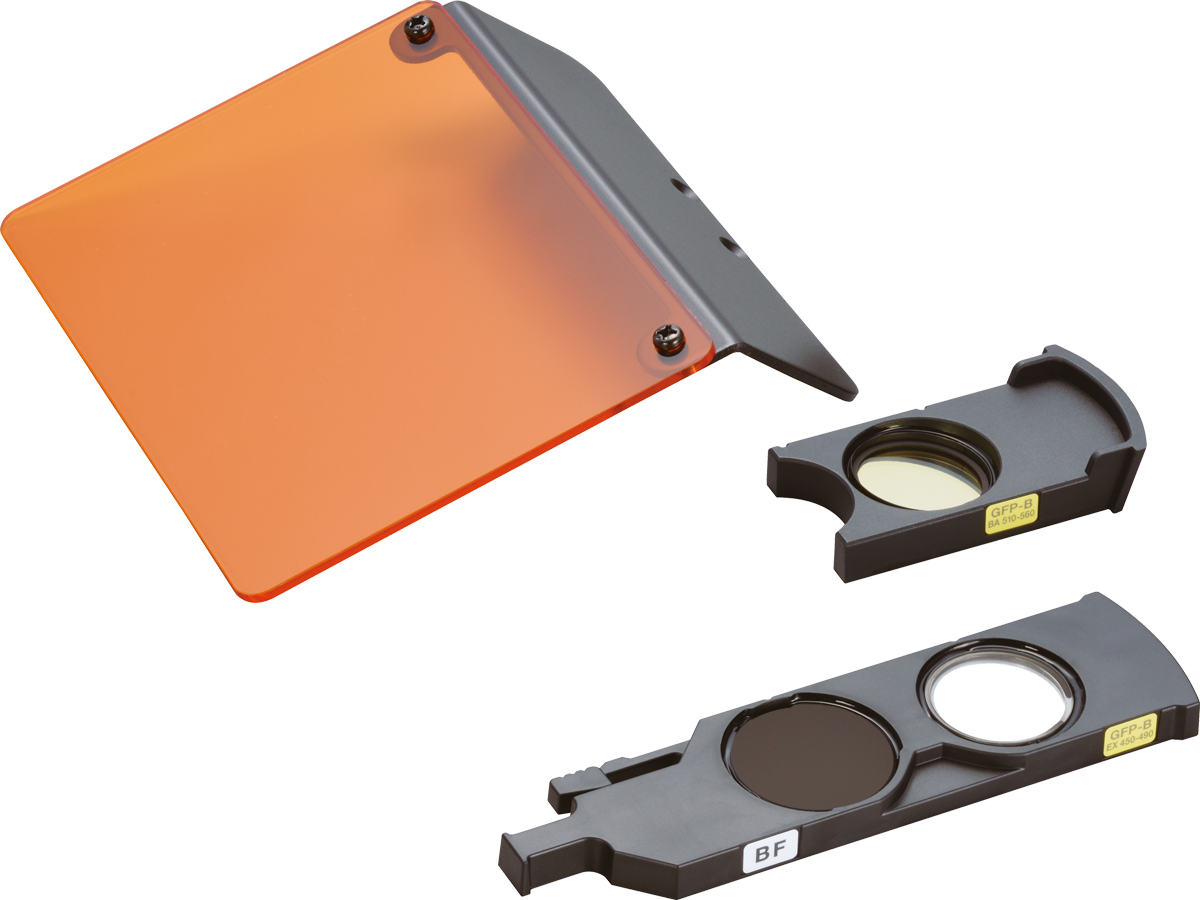

Nikon đã phát triển một phương pháp chiếu sáng huỳnh quang diascopic độc đáo, cho phép quan sát huỳnh quang dễ dàng mà không cần gắn đèn chiếu sáng episcopic chuyên dụng và thiết bị quan sát huỳnh quang. Chỉ cần lắp thanh trượt bộ lọc EX vào khe tụ quang và thanh trượt bộ lọc BA vào khe ống kính, có thể thực hiện quan sát huỳnh quang trên các mẫu biểu hiện GFP hoặc nhuộm bằng thuốc nhuộm huỳnh quang như FITC và Alexa 488.
Hướng dẫn trực tuyến có thể truy cập bằng điện thoại thông minh

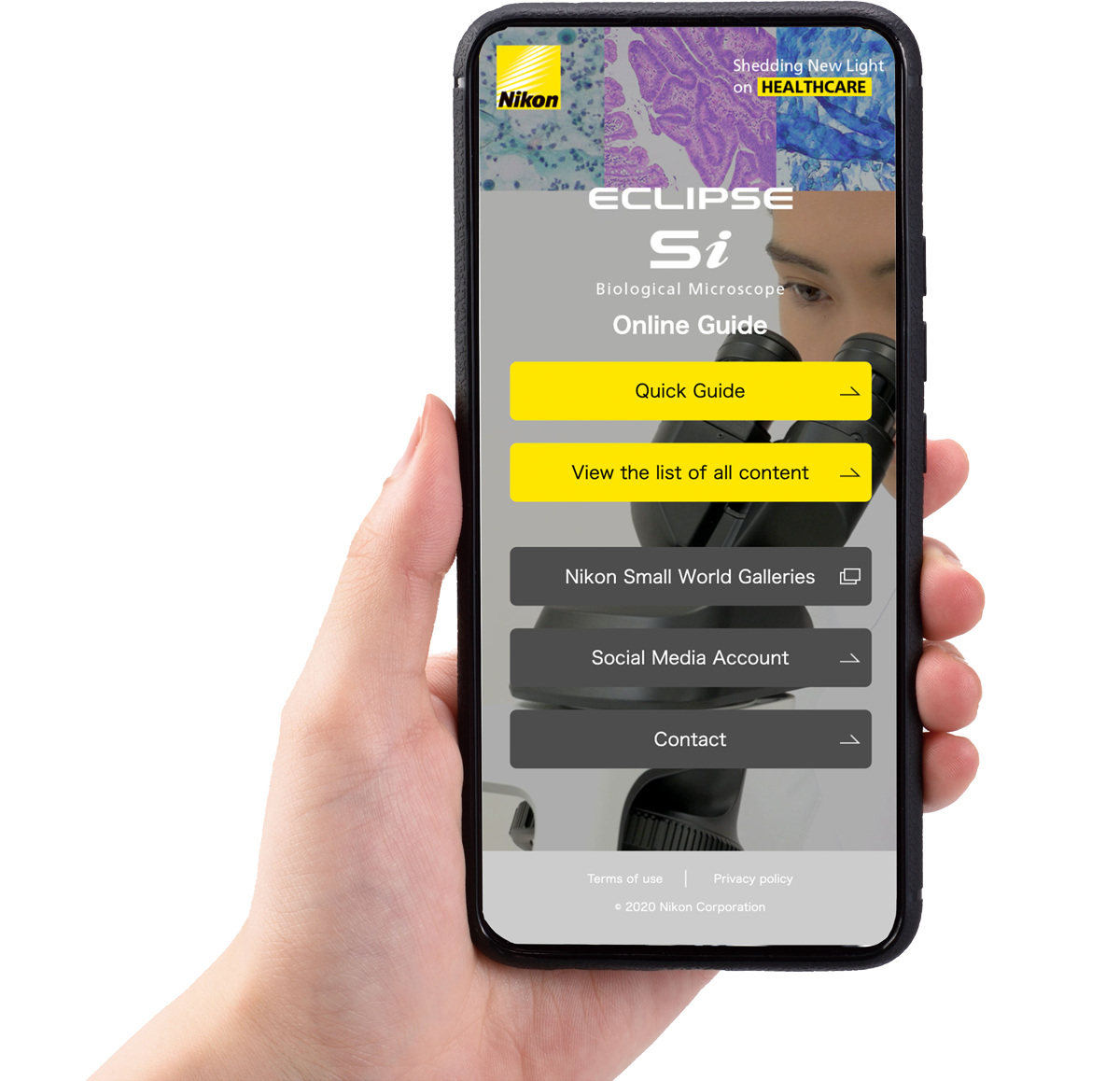

Bạn có thể truy cập hướng dẫn sử dụng ECLIPSE Si trên điện thoại thông minh bằng cách quét mã QR* dán trên kính hiển vi. Hướng dẫn Trực tuyến cung cấp hướng dẫn trực quan, bao gồm cả video, giúp bạn nhanh chóng kiểm tra cách thiết lập và sử dụng kính hiển vi. Để truy cập Hướng dẫn Trực tuyến trực tiếp, hãy nhấp vào đây.
* Mã QR là nhãn hiệu đã đăng ký của DENSO WAVE INCORPORATED.
Nhấn mạnh vào việc lưu trữ dễ dàng
ECLIPSE Si cũng chú trọng đến việc dễ dàng cất giữ sau khi quan sát. Thiết kế gọn nhẹ, dễ mang theo và dây nguồn cũng có thể được cất gọn gàng.
Dễ dàng mang theo

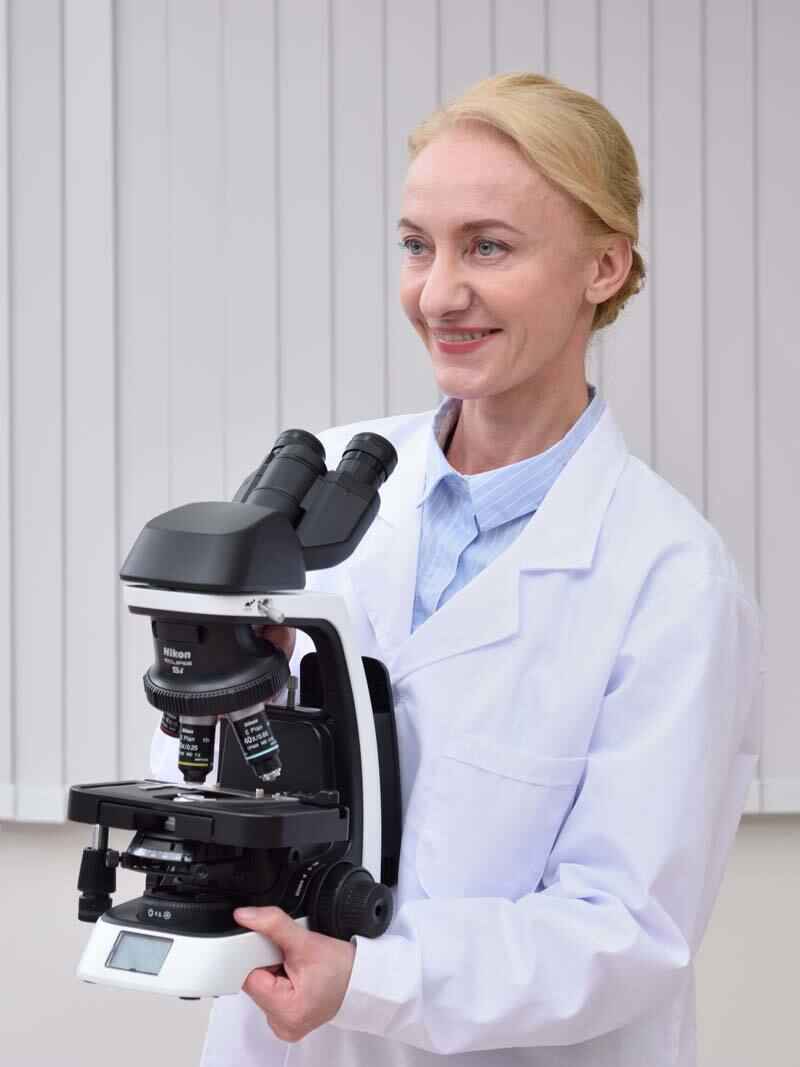

Thân máy ECLIPSE Si nhẹ hơn 14% so với mẫu trước*. Tay cầm ở cả hai bên đế kính hiển vi và tay cầm phía sau giúp việc mang theo dễ dàng và ổn định. Ngoài ra, thị kính có thể được cố định chắc chắn bằng vít để tránh rơi vỡ trong quá trình vận chuyển.
* Một mô hình đèn LED
Lưu trữ dễ dàng

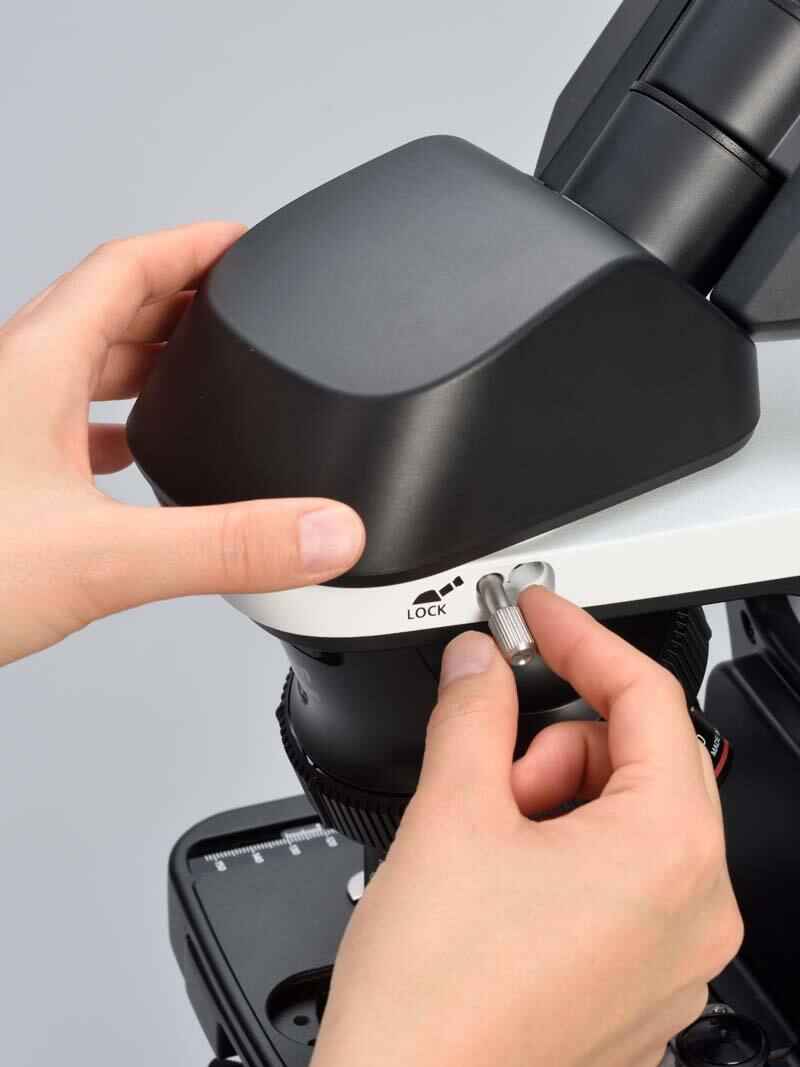

Ống có thể xoay ngược lại để giảm không gian lưu trữ bằng cách nới lỏng vít khóa ống. Ống được thiết kế để không bị rơi ngay cả khi vít bị nới lỏng. Hướng xoay được minh họa rõ ràng trên thân ống.

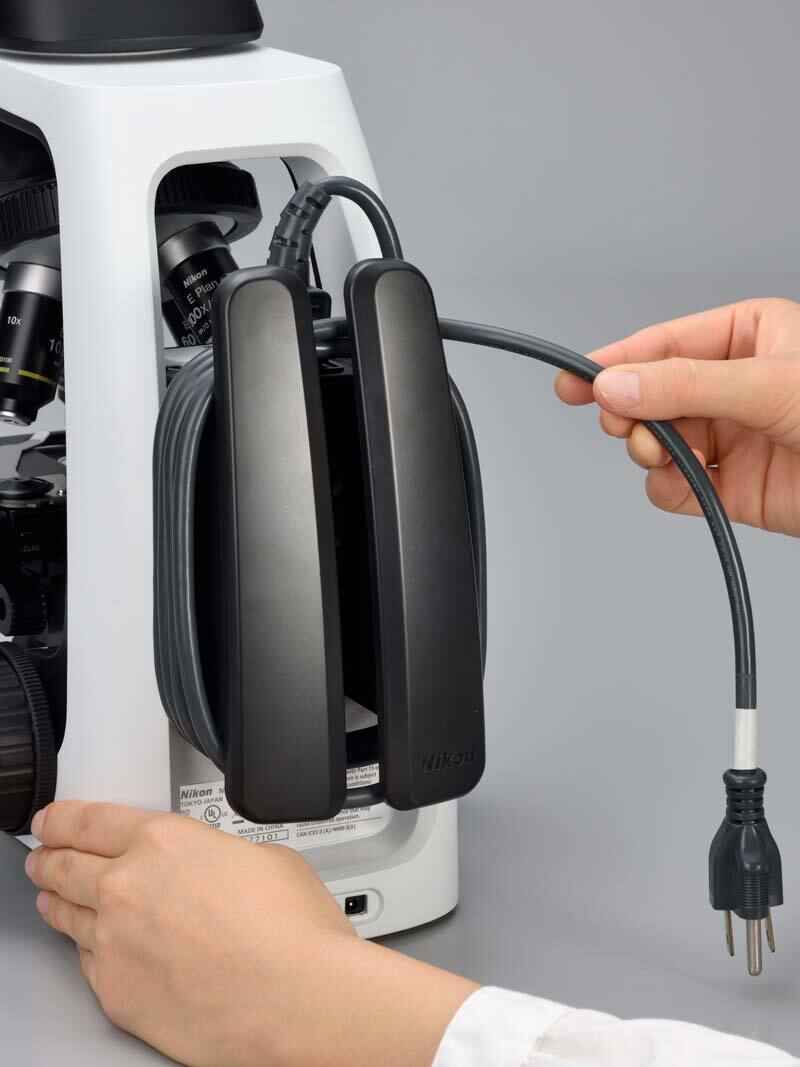

Hơn nữa, bộ đổi nguồn AC có thể được cất ở phía sau kính hiển vi và dây nguồn cũng có thể được cuộn gọn gàng khi cất giữ.

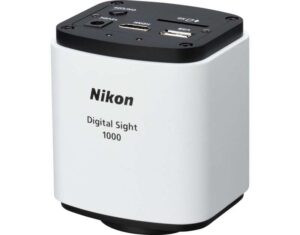

Máy ảnh kính hiển vi Digital Sight 1000
Được trang bị cảm biến hình ảnh CMOS 2 megapixel, Digital Sight 1000 có thể chụp ảnh màu và quay phim với độ phân giải lên đến 1920 x 1080 pixel. Chỉ cần kết nối màn hình* và chuột, bạn có thể dễ dàng chụp ảnh mà không cần dùng đến máy tính.
* Thông qua cáp HDMI.
Máy ảnh kính hiển vi DS-Fi3
Được trang bị cảm biến hình ảnh CMOS 5,9 megapixel, DS-Fi3 có thể chụp ảnh màu độ phân giải cao lên đến 2880 x 2048 pixel*. Khả năng tái tạo màu sắc tuyệt vời của nó cho phép thu được hình ảnh với màu sắc trung thực như ảnh quan sát dưới kính hiển vi. Độ nhạy cao cũng giúp DS-Fi3 lý tưởng để chụp ảnh huỳnh quang.
* Cần có phần mềm hình ảnh NIS-Elements L để điều khiển camera.
Phần mềm hình ảnh NIS-Elements L

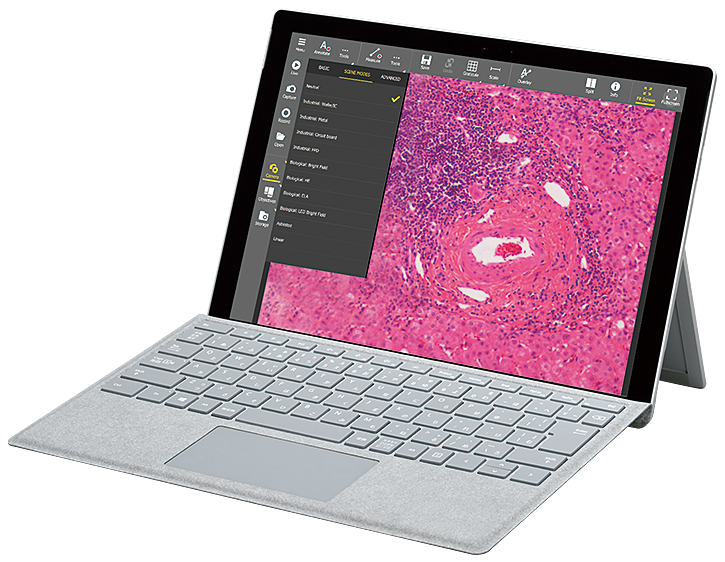

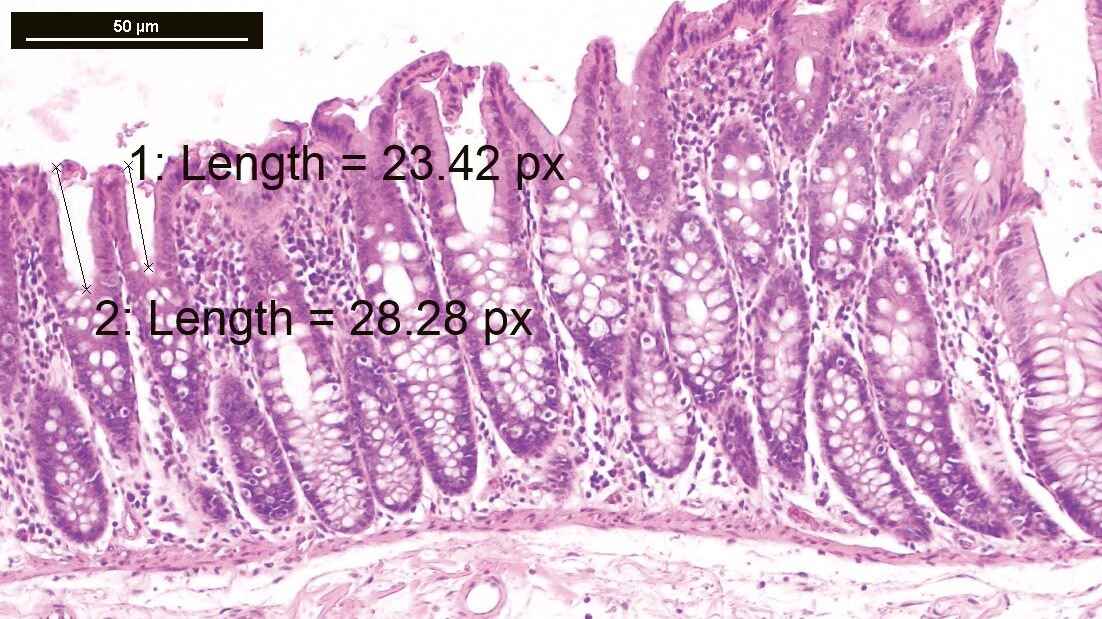

Bằng cách kết nối Digital Sight 1000 hoặc DS-Fi3 với máy tính bảng có cài đặt NIS-Elements L , hình ảnh mẫu vật đang quan sát có thể được chia sẻ với các máy tính khác qua mạng. Phần mềm này cũng bao gồm nhiều chức năng đo lường và chú thích.
Trưởng phòng giảng dạy

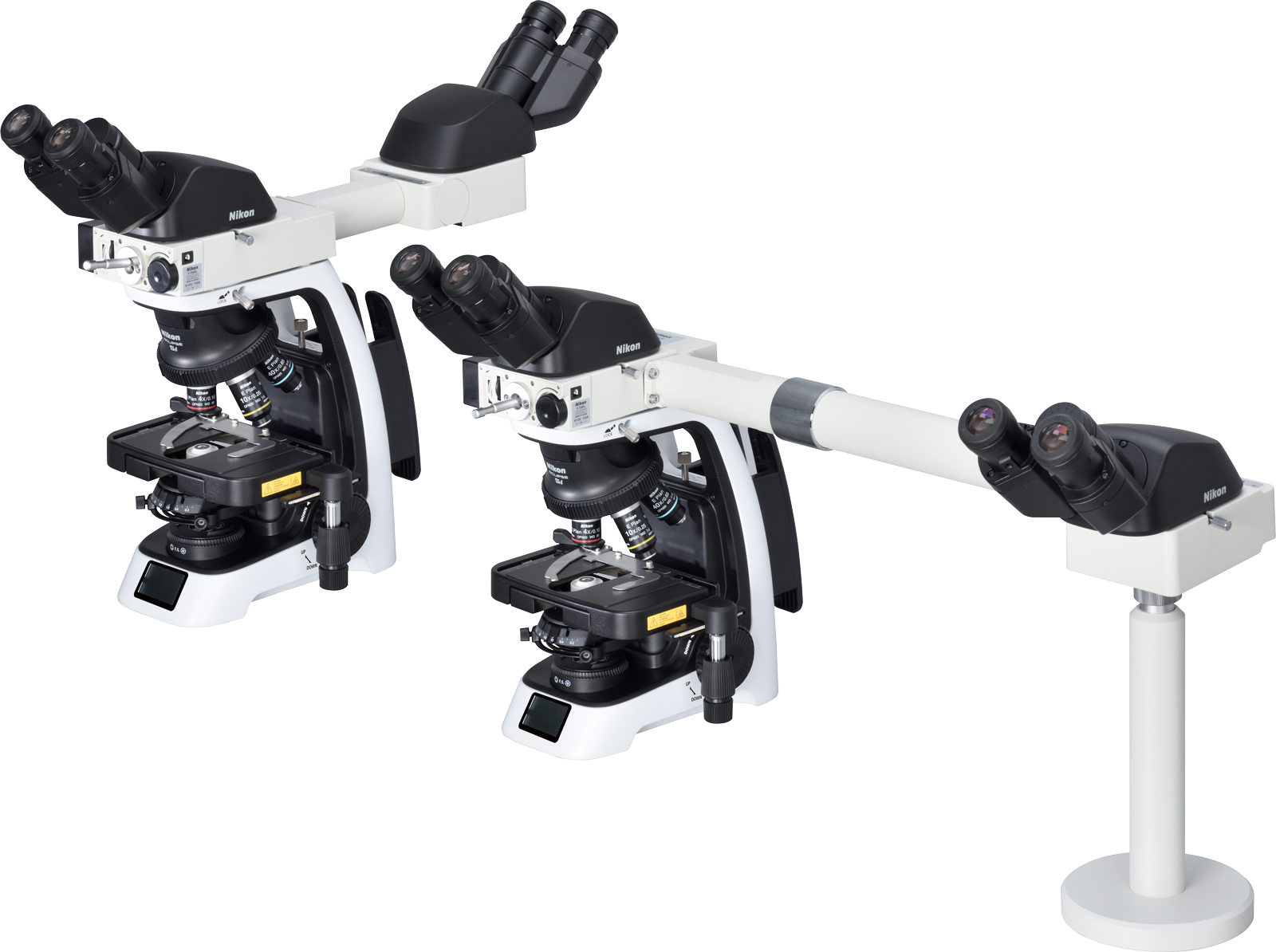

Cho phép hai người quan sát đồng thời bằng cùng một kính hiển vi. Có hai loại: loại đối diện và loại đặt cạnh nhau. Các khu vực quan tâm có thể được chỉ báo bằng đèn LED tích hợp.
| Loại đối mặt | Kiểu song song |

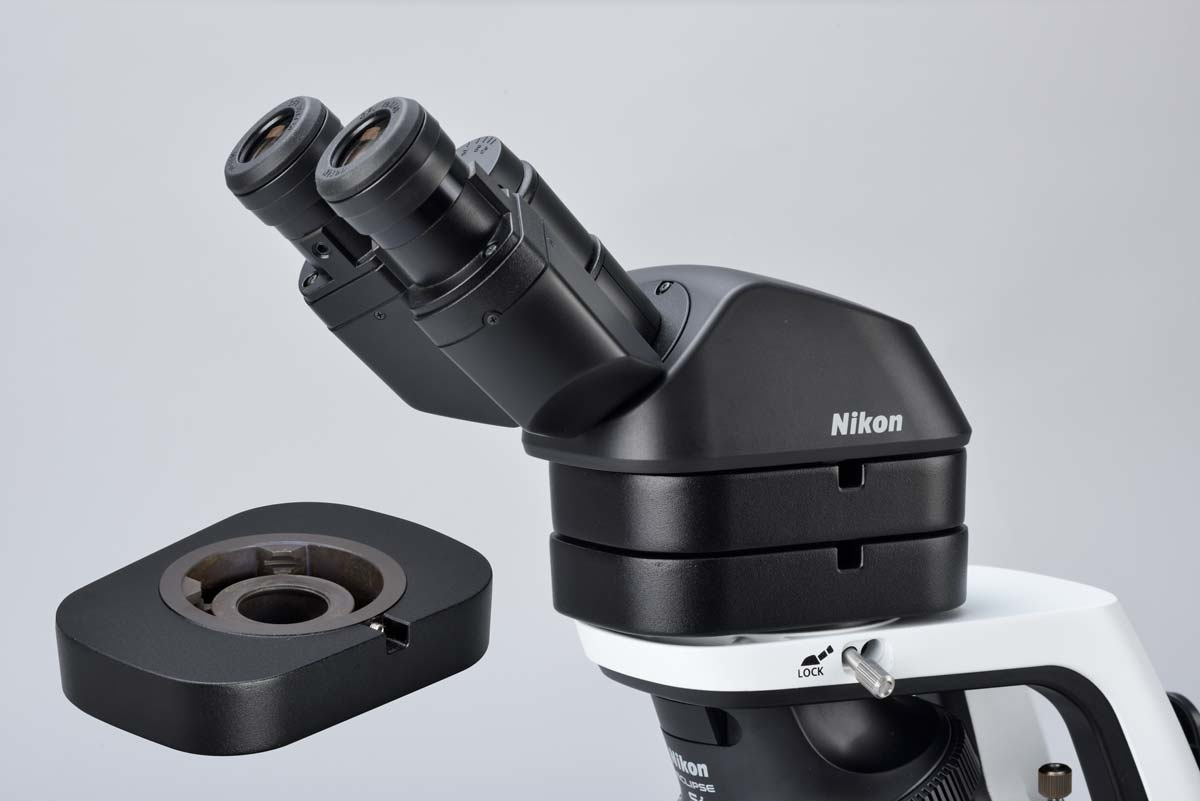

Bộ nâng ngang tầm mắt

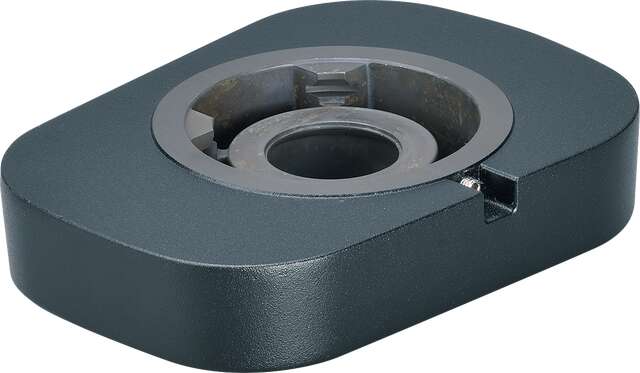

Bằng cách lắp bộ nâng tầm mắt dưới ống thị kính, điểm mắt có thể được nâng lên 25 mm. Chiều cao của thị kính có thể được điều chỉnh cho phù hợp với người quan sát, cho phép quan sát ở tư thế thoải mái.
Digital Sight 1000, camera kính hiển vi DS-Fi3 và phần mềm NIS-Elements L Imaging không dùng cho mục đích y tế.

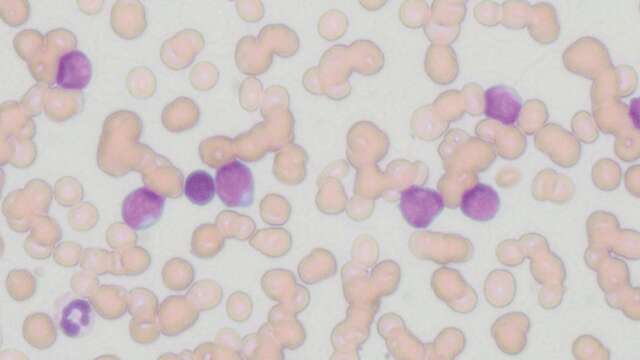

Sự hợp tác giữa các mẫu bệnh lý và hướng dẫn hình ảnh Tiến sĩ Yasushi Nakamura, Nhà nghiên cứu bệnh học, Phòng thí nghiệm tế bào học Osaka
Thông số kỹ thuật
| Thân máy chính | ECLIPSE Si |
|---|---|
| Hệ thống quang học | Hệ thống quang học CFI60 Infinity |
| Chiếu sáng | Đèn LED trắng phát sáng cao (Eco-illumination)
|
| Lấy nét | Đồng trục lấy nét thô/tinh (nằm ở cả hai bên), thanh dẫn con lăn chéo Hành trình lấy nét: Lên 2 mm/Xuống 13 mm, thô: 37,7 mm mỗi vòng quay, tinh: 0,2 mm mỗi vòng quay, giá trị đọc tối thiểu: 2 μmVới vòng điều chỉnh mô-men xoắn núm lấy nét thô và bộ chặn chuyển động dọc của bệ lấy nét |
| ECLIPSE Si | |
|---|---|
| Thị kính (F.O.V., mm) | Có điều chỉnh điốp
|
| Ống | Góc nghiêng 45°, khoảng cách đồng tử: 50-75 mm, chiều cao điểm mắt: có thể điều chỉnh đến 2 vị trí
Góc nghiêng 25°, khoảng cách đồng tử: 50-75 mm
|
| Ống kính mũi | Ống kính mũi năm đầu đảo ngược (bên trong thân chính) |
| Bệ mẫu | Bệ mẫu cơ học hình chữ nhật (bên trong thân chính), có giá đỡ mẫu 2L và hiệu chuẩn vernier, di chuyển ngang: 76 (X) x 52 (Y) mm |
| Mục tiêu (NA / W.D.) |
Mục tiêu để quan sát độ tương phản pha:
Cũng có thể sử dụng các vật kính CFI60 khác. |
| Tụ quang | Tụ quang Abbe, NA 1,25, có thể di chuyển theo chiều dọc và có thể căn giữa |
| Phương pháp quan sát*5 | Trường sáng, tương phản pha, huỳnh quang diascopic, trường tối, phân cực đơn giản |
| Xử lý chống nấm | Sơn chống nấm được phủ xung quanh hệ thống quang học |
| Tùy chọn phụ kiện |
|
| Nguồn điện | Sử dụng bộ đổi nguồn AC đi kèm (đầu vào: 100-240 VAC, Tối đa 0,48A, 50-60 Hz, đầu ra: 5,0 VDC, Tối đa 3,0A) |
| Công suất tiêu thụ (tối đa) | Giá trị danh nghĩa: 5 W |
| Trọng lượng (xấp xỉ) | Xấp xỉ 6,0kg (khi được trang bị ống nhòm), xấp xỉ 6,4kg (khi được trang bị ống nhòm) |
*1 Nếu độ dày là 2,5 mm hoặc nhỏ hơn. Khi gắn một bộ phân cực đơn giản, chỉ có thể lắp một bộ lọc
*2 Sử dụng kết hợp với Ống hai mắt EC-T-TB2 2 hoặc Ống ba mắt EC-T-TF2 F2
*3 Sử dụng kết hợp với Ống hai mắt C-TB, Ống ba mắt C-TF/C-TT hoặc Ống hai mắt công thái học C-TE2
*4 Không thể sử dụng để quan sát trường tối
*5 Các quan sát khác ngoài trường sáng cần có phụ kiện tùy chọn
*6 Không dùng cho mục đích y tế
*7 Cần có bộ chuyển đổi C-OA 15mm
Digital Sight 1000, máy ảnh kính hiển vi DS-Fi3 và phần mềm NIS-Elements L Imaging không dùng cho mục đích y tế.
Thông số kỹ thuật và thiết bị có thể thay đổi mà không cần thông báo hoặc nghĩa vụ nào từ phía nhà sản xuất.
